उत्पाद विवरण:
|
| उत्पाद: | 2.1" इंच गोल टीएफटी | संकल्प: | 480x480 डॉट्स |
|---|---|---|---|
| इंटरफेस: | 3 लाइन एसपीआई + 18 बिट आरजीबी | टच स्क्रीन: | कोई स्पर्श नहीं (पीसीएपी वैकल्पिक) |
| देखने की दिशा: | IPS (80/80/80/80) | चालक आई.सी: | ST7701S |
| पिन नंबर: | 40 पिन | मॉड्यूल आकार: | 58.18 x 59.71 x 2.26 (मिमी) |
| सक्रिय क्षेत्र: | 53.28 मिमी व्यास | संबंध: | ZIF |
| भूतल चमक: | 1000 cd/m2 (नीट्स) | संचालन तापमान।: | -20 ℃ से + 70 ℃ |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 1000 निट्स उच्च चमक टीएफटी डिस्प्ले,2.1 इंच गोल टीएफटी एलसीडी,480x480 डॉट्स मैट्रिक्स टीएफटी डिस्प्ले |
||
इस मद के बारे में SF-TC210B-8947A3N
प्रदर्शन प्रौद्योगिकी में हमारे नवीनतम नवाचार का परिचयःउच्च चमक 1000 निट्स 2.1 इंच गोल टीएफटी एलसीडी! असाधारण छवि स्पष्टता और जीवंत रंग प्रदान करने के लिए डिज़ाइन किया गया, इस कॉम्पैक्ट डिस्प्ले में एक480x480 डॉट्स मैट्रिक्ससंकल्प, हर विवरण को सुनिश्चित करने के लिए जीवन में आता है।
मुख्य विशेषताओं में निम्नलिखित शामिल हैंः
चाहे आप उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल डिस्प्ले या औद्योगिक इंटरफेस में उपयोगकर्ता अनुभव को बेहतर बनाना चाहते हों, यह टीएफटी एलसीडी सही समाधान है।हमारे उच्च चमक प्रदर्शन के साथ अपने उत्पाद के दृश्य प्रदर्शन को बढ़ाएं जो आपके विचारों को जीवन में लाता है!
हमारे साथ प्रदर्शन गुणवत्ता में अंतर की खोज करेंउच्च चमक 1000 निट्स 2.1 इंच गोल टीएफटी एलसीडीजहाँ प्रतिभा नवाचार से मिलती है!
सामान्य विनिर्देश
| एलसीडी प्रकार | 2.1 इंच |
| संकल्प (एच*वी) | 480 ((RGB) × 480 |
| प्रौद्योगिकी का प्रकार | a-Si TFT |
| पिक्सेल विन्यास | आर.जी.बी. ऊर्ध्वाधर पट्टी |
| प्रदर्शन मोड | आम तौर पर काला |
| देखने की दिशा | सभी |
| ग्रे स्केल इन्वर्शन दिशा | - |
| रूपरेखाआकार (W x H x T) (मिमी) | 58.18*60.71*2.26 |
| सक्रिय क्षेत्र ((मिमी) | 53.28 गुना 53.28 |
| सीटीपी दृश्य क्षेत्र ((मिमी) | / |
| टच स्क्रीन के साथ/बिना | बिना |
| कनेक्टर का प्रकार | 0.5 पिच 40PIN |
| बैकलाइट प्रकार | एलईडी |
| वजन (जी) | टीबीडी |
| प्रदर्शन इंटरफ़ेस | 3SPI+18RGB |
| रंग की संख्या | 262K |
| डिस्प्ले ड्राइवर आईसी | ST7701S |
बाहरी आयाम
इंटरफेस पिन परिभाषा
| 1 | एलईडी ए | एलईडी एनोड |
| 2 | एलईडी K | एलईडी कैथोड |
| 3 | एलईडी K | एलईडी कैथोड |
| 4 | जीएनडी | जमीन |
| 5 | वीसीआई | विद्युत आपूर्ति |
| 6 | रीसेट करें | रीसेट सिग्नल, सक्रिय कम |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | एसडीए | एसपीआई डेटा सिग्नल |
| 10 | एससीके | एसपीआई घड़ी संकेत |
| 11 | सीएस | एसपीआई चिप चयन संकेत |
| 12 | पीसीएलके | आरजीबी डॉट क्लॉक सिग्नल |
| 13 | DE | आरजीबी डेटा सक्षम संकेत |
| 14 | VSYNC | आरजीबी फ्रेम सिंक्रनाइज़ेशन सिग्नल |
| 15 | HSYNC | आरजीबी लाइन सिंक्रनाइज़ेशन सिग्नल |
| 16~33 | DB0~DB17 | आरजीबी डेटा सिग्नल ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | जीएनडी | जमीन |
| 35 | TP_INT | स्पर्श करें बाधित करें |
| 36 | TP_SDA | टच आईआईसी डेटा सिग्नल |
| 37 | TP_SCL | टच आईआईसी घड़ी संकेत |
| 38 | TP_RESET | टच रीसेट सिग्नल |
| 39 | TP_VCI | स्पर्श पावर सप्लाई |
| 40 | जीएनडी | जमीन |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मूल्य | इकाई |
| तर्क के लिए बिजली आपूर्ति वोल्टेज | वीडीडी | 0.3~4.8 | वी |
| इनपुट वोल्ट | वाइन | वीडीडी+0.3 | वी |
| परिचालन तापमान | टॉप | -20 से 70 | °C |
| भंडारण तापमान | Tstg | -30 से 80 तक | °C |
विद्युत विशेषताएं
|
पद |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाई |
परीक्षण की स्थिति |
|
ऑपरेटिंग वोल्टेज |
वीडीडी |
2.5 |
2.8 |
4.8 |
वी |
- |
|
आपूर्ति करंट |
आईडीडी |
- |
- |
50 |
mA |
वीडीडी=2.8V,टीए=25°C |
|
इनपुट वोल्ट |
एचआईवी |
0.8वीडीडी |
- |
वीडीडी |
वी |
- |
|
वीआईएल |
0 |
- |
0.2 वीडीडी |
वी |
||
|
इनपुट रिसाव वर्तमान |
IIL |
- एक.0 |
- |
1.0 |
mA |
वीआईएन=वीडीडी या वीएसएस |
ड्राइविंग बैकलाइट विनिर्देश
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| आगे की धारा | यदि | -- | 80 | - | mA |
| आगे का वोल्टेज | वीएफ | 5.4 | 6.4 | 6.6 | वी |
| कनेक्शन मोड | -- | समानांतर | -- | ||
| एलईडी संख्या | / | 4 | पीसी |

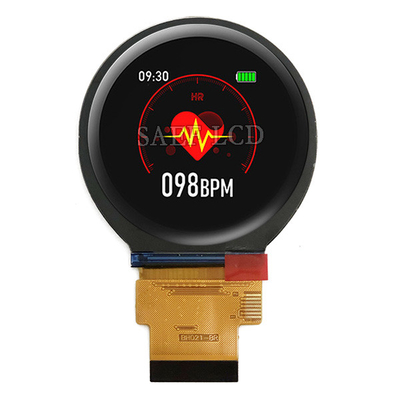

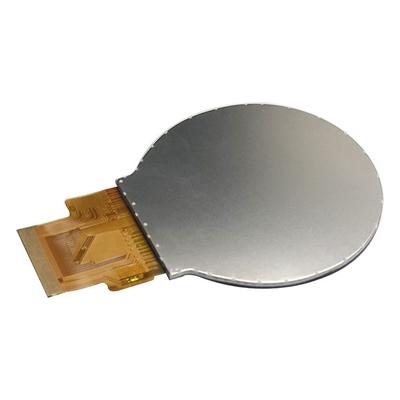

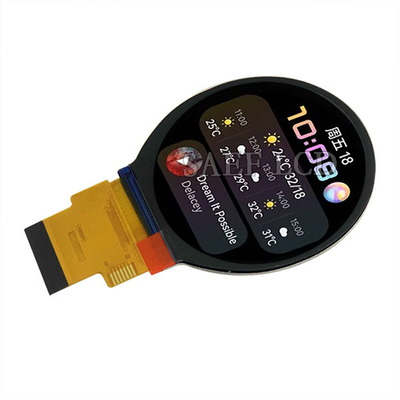

उत्पाद छवि
