उत्पाद विवरण:
|
| उत्पाद: | 1.9 इंच टीएफटी एलसीडी | टच स्क्रीन: | बिना |
|---|---|---|---|
| संकल्प: | 170X320 | देखने की दिशा: | आईपीएस पूर्ण देखने के कोण |
| चालक आई.सी: | ST7789P3 | पिन नंबर: | 30 पिन |
| संबंध: | ZIF | भूतल चमक: | 800 सीडी/एम2 (निट्स) |
| इंटरफेस: | एसपीआई एवं एमसीयू | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमुखता देना: | 170x320 उच्च चमक टीएफटी डिस्प्ले,800 निट्स आईपीएस एलसीडी डिस्प्ले,1.9-इंच उच्च चमक टीएफटी डिस्प्ले |
||
इस मद के बारे में SFTO190JY-7267AN
हमारे उच्च चमक 1.9-इंच आईपीएस टीएफटी एलसीडी डिस्प्ले के साथ अपनी परियोजना को बढ़ाएं, जो शानदार दृश्य और इष्टतम प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है। 800 निट्स की प्रभावशाली चमक के साथ,यह डिस्प्ले चमकीले वातावरण में भी उत्कृष्ट दृश्यता सुनिश्चित करता है.
प्रमुख विशेषताएं:
आकार और रिज़ॉल्यूशनःयह कॉम्पैक्ट 1.9-इंच का डिस्प्ले 170x320 पिक्सल का रिज़ॉल्यूशन प्रदान करता है, जो विभिन्न अनुप्रयोगों के लिए तेज और स्पष्ट चित्र प्रदान करता है।
जीवंत रंग:आईपीएस तकनीक व्यापक देखने के कोण और जीवंत रंग प्रजनन प्रदान करती है, जिससे उपयोगकर्ता अनुभव बेहतर होता है।
एसपीआई और एमसीयू इंटरफ़ेसःएकीकरण में आसानी के लिए डिज़ाइन किया गया, इस डिस्प्ले में एसपीआई और एमसीयू दोनों इंटरफेस हैं, जो इसे माइक्रोकंट्रोलर और विकास बोर्डों की एक श्रृंखला के साथ संगत बनाता है।
टिकाऊ डिजाइनःविश्वसनीयता और प्रदर्शन के लिए निर्मित, यह प्रदर्शन पेशेवर और DIY परियोजनाओं दोनों के लिए आदर्श है, जिसमें पहनने योग्य उपकरण, गैजेट्स और एम्बेडेड सिस्टम शामिल हैं।
अपवादात्मक गुणवत्ता और प्रदर्शन के लिए हमारे उच्च चमक 1.9-इंच IPS TFT एलसीडी डिस्प्ले के साथ अपने डिवाइस को अपग्रेड करें। एक शानदार डिस्प्ले समाधान की तलाश में डेवलपर्स के लिए एकदम सही!
अब आदेश देंहमारे गारंटीकृत सबसे कम बाजार मूल्य का लाभ उठाने के लिए!
उत्पाद विनिर्देश
| विशेषताएं | विवरण | इकाई |
| डिस्प्ले आकार (आकार) | 1.9 | इंच |
| एलसीडी प्रकार | आईपीएस टीएफटी | - |
| प्रदर्शन मोड | आम तौर पर काला | - |
| संकल्प | 170 x आरजीबी ((एच) x 320 ((वी) | पिक्सेल |
| देखने की दिशा | सभी | - |
| मॉड्यूल का आकार | 25 ((W) x 49.33 ((H) x 2.11 ((T) | मिमी |
| सक्रिय क्षेत्र | 22.7 ((W) x 42.72 ((H) | मिमी |
| पिक्सेल आकार | 0.1335 ((W) x 0.1335 ((H) | मिमी |
| रंग व्यवस्था | आरजीबी Vवर्टिकल स्ट्रिप | - |
| इंटरफेस | एसपीआई/पैरेलल | - |
| सतह की चमक | 800 | cd/m2 |
| रंग प्रदर्शित करें | 262K | - |
| ड्राइवर आईसी | ST7789P3 | - |
| टच पैनल के साथ या बिना | बिना | - |
| परिचालन तापमान | -20°C~70°C | °C |
| भंडारण तापमान | -30°C~80°C | °C |
बाहरी आयाम
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मिनट. | मैक्स. | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.0 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | -0.3 | 4.6 | वी |
| परिचालन तापमान | शीर्ष | -20 | 70 | °C |
| भंडारण तापमान | Tst | -30 | 80 | °C |
डीसी विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| एनालॉग आपूर्ति वोल्टेज | वीसी | 2.5 | 2.75 | 3.3 | वी |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | 1.65 | 1.8 | 3.3 | वी |
| इनपुट उच्च वोल्टेज | वीआईएन | 0.7*आईओवीसीसी | - | आईओवीसीसी | वी |
| इनपुट निम्न वोल्टेज | वीआईएल | जीएनडी | - | 0.3*आईओवीसीसी | वी |
| आउटपुट उच्च वोल्टेज | वीओएच | 0.8*आईओवीसीसी | - | आईओवीसीसी | वी |
| आउटपुट कम वोल्टेज | VOL | जीएनडी | - | 0.2*आईओवीसीसी | वी |
| इनपुट करंट | आईआईएन | - | 20 | - | mA |
बैकलाइट विशेषता
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| आगे का वोल्टेज | वीएफ | - | 6.0 | - | वी |
| आगे की धारा | यदि | - | 80 | - | mA |
| शक्ति अपव्यय | पीडी | - | 256 | - | mW |
| एलईडी जीवनकाल ((25 oC) | - | 30000 | 40000 | - | घंटों |
इंटरफेस पिन परिभाषा
| पिन. नहीं | प्रतीक | विवरण | |||||||||
| 1 | जीएनडी | जमीन | |||||||||
| 2 | वीसी | एनालॉग के लिए बिजली की आपूर्ति | |||||||||
| 3 | आईएम2 |
|
|||||||||
| 4 | आईएम1 | ||||||||||
| 5 | रीसेट करें | एलसीएम रीसेट पिन | |||||||||
| 6 | सीएस | चिप चुनें पिन (Low) सक्षम करें | |||||||||
| 7 | डीसी/एससीएल | सीरियल घड़ी पिन. | |||||||||
| 8 | WR/RS | रजिस्टर पिन चुनें. | |||||||||
| 9 | आर एंड डी | 8080 एमसीयू समानांतर इंटरफ़ेस में पढ़ना सक्षम करें. | |||||||||
| 10 | एसडीए | एसपीआई इंटरफेस इनपुट/आउटपुट पिन | |||||||||
| 11-18 | DB0-DB7 | एमसीयू समानांतर इंटरफेस डेटा बस। | |||||||||
| 19 | एसडीओ | एसपीआई इंटरफ़ेस आउटपुट पिन. | |||||||||
| 20 | एलईडी+ | बैकलिट एनोड | |||||||||
| 21-24 | एलईडी- | बैकलिट कैथोड | |||||||||
| 25 | जीएनडी | जमीन | |||||||||
| २६-२९ | NC | NC | |||||||||
| 30 | जीएनडी | जमीन |

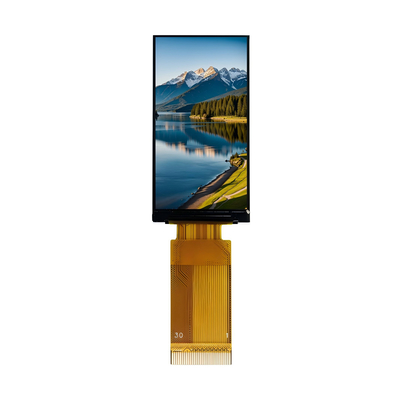

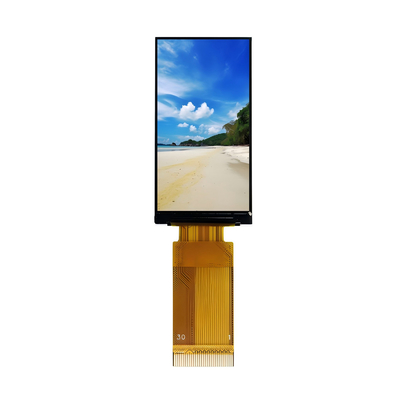

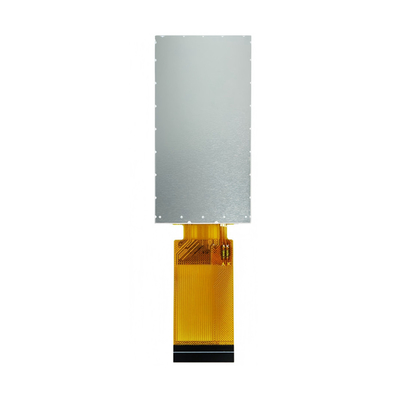

उत्पाद छवि
