उत्पाद विवरण:
|
| कीवर्ड: | 7 इंच एचडीएमआई इंटरफ़ेस | संकल्प: | 1024x600 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| सीटीपी इंटरफ़ेस: | USB | भूतल चमक: | 1000 सीडी / एम 2 |
| टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) | कवर ग्लास आयाम: | अनुकूलन |
| पिंस: | 19 | देखने की दिशा: | IPS सभी देखने का कोण (80/80/80/80) |
| संचालन तापमान।: | -30 ℃ से + 75 ℃ | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमुखता देना: | पीसीएपी एचडीएमआई टीएफटी डिस्प्ले,पीसीएपी कैपेसिटिव टच स्क्रीन मॉड्यूल,आईएसओ 14000 औद्योगिक टीएफटी डिस्प्ले: |
||
एचडीएमआई 7 इंच डिस्प्ले, 7 इंच पीसीएपी टीएफटी डिस्प्ले
सेफ टेक्नोलॉजी SFRA700H-1024600ACT-W01 1024*600 एलसीडी स्क्रीन पर पीसी से एचडीएमआई डिजिटल सिग्नल आउटपुट को पूरी तरह से प्रस्तुत करता है। यह एचडीएमआई 1 का समर्थन करता है।3एचडीएमआई 1.4, एचडीसीपी 1.4, एचडीसीपी 2.2 मानकों। एचडीएमआई सिग्नल स्रोत रास्पबेरी पाई, बीबी ब्लैक, केला पाई, आदि जैसे मुख्यधारा के मिनी पीसी के साथ संगत है। स्पर्श यूएसबी से आई 2 सी तक है, ड्राइवरों को स्थापित करने की आवश्यकता नहीं है।यह डिजाइन मुख्य रूप से रास्पबेरी पाई डिस्प्ले पर प्रयोग किया जाता है, और इसका उपयोग अन्य एचडीएमआई औद्योगिक नियंत्रण छोटे स्क्रीन टच डिवाइस पर भी किया जा सकता है। जब रास्पबेरी पाई डिस्प्ले के रूप में उपयोग किया जाता है, तो यह रास्पबियन, उबंटू, WIN10 IOT और अन्य प्रणालियों का समर्थन करता है, एकल-स्पर्श।जब कंप्यूटर डिस्प्ले के रूप में प्रयोग किया जाता है, यह विंडोज 7/8/10 का समर्थन करता है, पांच-बिंदु स्पर्श, ड्राइवर-मुक्त।
| संस्करण | 01 | ||
| संकेत समर्थित | एचडीएमआई | 480i,480p,576i,576p,720p,1080i,1080p | |
| स्पर्श | यूएसबी मानक | ||
| वीजीए | समर्थन नहीं | ||
| मुख्यबोर्ड पर इंटरफ़ेस | इनपुट | एचडीएमआई | एक प्रकार HDMI पैच महिला 19Pin पैच (क्षैतिज) |
| यूएसबी | MICRO 5P USB महिला बी प्रकार 5.9 मिमी (क्षैतिज) | ||
| ईयरफोन इंटरफ़ेस | NC | ||
| स्पर्श इंटरफ़ेस | 6 पिन | FPC-0.5-6PIN (क्षैतिज) | |
| प्रदर्शन इंटरफ़ेस | आरजीबी 50 पिन | FPC-0.5-50PIN (क्षैतिज) | |
| ऑडियो | ऑडियो आउटपुट | 8Ω1.5W | 4PIN-1.25 H1.8 अति पतली महिला सीट (क्षैतिज) |
| विद्युत आपूर्ति | पावर इनपुट | यूएसबी इनपुट 5V ((+/-0.5V) | |
| Vop प्रदर्शित करें | 3.3V | ||
| पावर ऑपरेशन | प्रदर्शन पर शक्ति | ||
| मुख्य बोर्ड की स्टैंडबाय बिजली की खपत | <0.25W | ||
| ओएसडी मेनू | मेन्यू (आरक्षित) | चमक, कंट्रास्ट, ऑटो सुधार, चरण, घड़ी, क्षेत्र की स्थिति, कार्य सेटिंग, रीसेट आदि | |
| भाषा (आरक्षित) | चीनी, अंग्रेजी, फ्रेंच, जर्मन, इतालवी, स्पेनिश, रूसी, कोरियाई, जापानी आदि। | ||
| बटन (आरक्षित) | पावर, मेनू, ऊपर, नीचे, बाहर निकलें | ||
एचडीएमआई इंटरफ़ेस पिन परिभाषा
1 टीएमडीएस DATA2+
2 टी.एम.डी.एस. DATA2 ढाल
3 टी.एम.डी.एस DATA2-
4 टीएमडीएस DATA1+
5 टी.एम.डी.एस. DATA1 ढाल
6 टी.एम.डी.एस DATA1-
7 टीएमडीएस DATA0+
8 टी.एम.डी.एस. DATA0 ढाल
9 टीएमडीएस DATA0-
10 टी.एम.डी.एस. डेटा क्लॉक+
11 टी.एम.डी.एस. डेटा घड़ी ढाल
12 टी.एम.डी.एस. डेटा घड़ी
13 सीईसी (उपभोक्ता इलेक्ट्रॉनिक्स नियंत्रण वैकल्पिक)
14 आरक्षित (केबल में लेकिन डिवाइस पर एन.सी.)
15 SCL(DDC)
16 एसडीए ((डीडीसी)
17 डीडीसी/सीईसी ग्राउंड
18 +5V (ऊर्जा आपूर्ति)
19 गर्म स्वैप जांच केबल
टच पैनल पिन परिभाषा
1 वीडीडी
2 जीएनडी
3 TP-INT
4 टीपी-आरएसटी
5 टीपी-एससीएल
6 टीपी-एसडीए

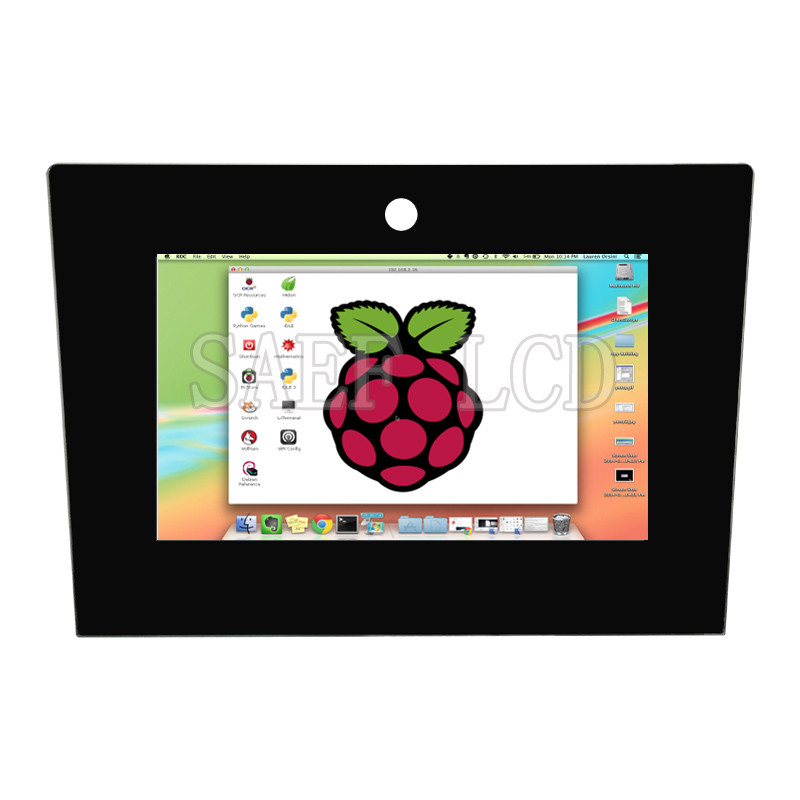

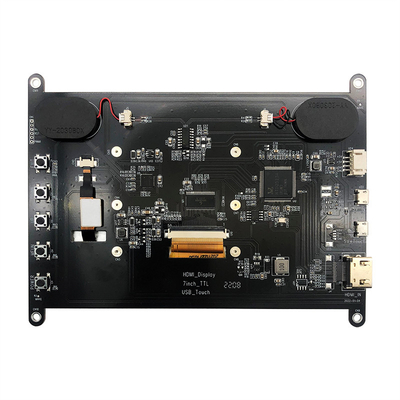

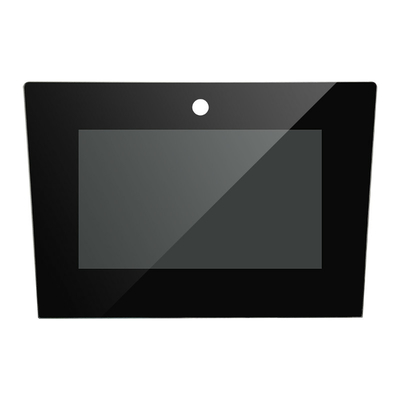

एचडीएमआई 7 इंच डिस्प्ले, 7 इंच पीसीएपी टीएफटी डिस्प्लेउत्पाद चित्र
एचडीएमआई 7 इंच डिस्प्ले, 7 इंच पीसीएपी टीएफटी डिस्प्लेउत्पाद छवि
