उत्पाद विवरण:
|
| उत्पाद: | 3.5 इंच टीएफटी एलसीडी स्क्रीन | टच स्क्रीन: | प्रतिरोधक स्पर्श पैनल (वैकल्पिक) |
|---|---|---|---|
| संकल्प: | 320x240 | कवर ग्लास आयाम: | अनुकूलन योग्य |
| देखने की दिशा: | 12:00 | इंटरफेस: | आरजीबी (अनुकूलन योग्य) |
| पिन नंबर: | 45 पिन (अनुकूलन योग्य) | संबंध: | प्लगिंग (अनुकूलन योग्य) |
| भूतल चमक: | 350 सीडी/एम2 (निट्स) (अनुकूलन योग्य) | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमुखता देना: | आरजीबी 3.5 इंच टीएफटी एलसीडी स्क्रीन,क्यूवीजीए 3.5 इंच टीएफटी एलसीडी स्क्रीन,लैंडस्केप 320x240 टीएफटी एलसीडी |
||
** डेटाशीट डाउनलोड करें **
SF-TC350M-9268A1-T विनिर्देश.pdf
SF-TC350M-9268A1-N विनिर्देश.pdf
3.5 इंच TFT एलसीडी स्क्रीन 320x240 QVGAपरिदृश्य प्रकारआरजीबी इंटरफ़ेस टीएफटी एलसीडी मॉड्यूल के साथ
सेफ टेक SF-TC350M-9268A1-T एक विकर्ण आकार 3.5 इंच TFT-LCD मॉड्यूल है जिसमें QVGA 320x240 पिक्सेल का रिज़ॉल्यूशन है। यह मॉड्यूल HX8238D IC के साथ निर्मित है;इसमें नियंत्रक और चालक आईसी कार्य शामिल हैं, आरजीबी इंटरफ़ेस का समर्थन करता है, आपूर्ति वोल्टेज (वीडीडी) 2.5V से 3.3V तक है। इस मॉड्यूल में एंटी-ग्लेयर सतह पैनल, व्यू दिशा 6 बजे और पहलू अनुपात 4 है:3.
SF-TC350M-9268A1-T TFT-LCD मॉड्यूल 350 नाइट की चमक के साथ लैंडस्केप मोड है। मॉड्यूल प्रतिरोधी टच स्क्रीन और प्रोजेक्टेड कैपेसिटिव टच स्क्रीन वैकल्पिक के लिए भी उपलब्ध है।SF-TC350M-9268A1-T -20°C से +70°C के तापमान पर काम कर सकता हैइसके भंडारण तापमान -30°C से +80°C तक होते हैं।
अक्सर पूछे जाने वाले प्रश्न
1मैं आदेश कैसे दे सकता हूँ?
कृपया अपनी आवश्यकताओं का विवरण यथासंभव स्पष्ट रूप से प्रदान करें. ताकि हम आपको पहली बार में प्रस्ताव भेज सकें. फिर आप हमें ऑर्डर कर सकते हैं.
डिजाइन या आगे की चर्चा के लिए, आपके लिए अधिक स्पष्ट और सटीक एलसीडी समाधान प्रस्ताव के लिए ईमेल / फोन द्वारा हमसे संपर्क करना बेहतर है। .
2हम किस तरह का प्रदर्शन प्रदान करते हैं?
हमारे पास टीएफटी रंग एलसीडी डिस्प्ले मॉड्यूल, मोनोक्रोम एलसीडी मॉड्यूल, ओएलईडी एलसीडी मॉड्यूल, डिजिटल फ्रेम के साथ एलसीडी मॉड्यूल, एंड्रॉइड टैबलेट, आदि हैं। हम इनडोर और आउटडोर दोनों अनुप्रयोगों का समर्थन करते हैं,औद्योगिक और वाणिज्यिक अनुप्रयोग.
हम मानक समाधानों और अनुकूलित डिजाइन समाधानों का भी समर्थन करते हैं।
हमारे पास ग्राहक को वन-स्टॉप समाधान प्रदान करने के लिए ऑफ-शेल्फ और डिज़ाइन-इन उत्पाद हैं।
3वारंटी के बारे में क्या?
हमारे पास 1 वर्ष की वारंटी है। सभी दोषों को वापस कर दिया जा सकता है और प्रतिस्थापित किया जा सकता है।
4आपकी डिलीवरी की शर्तें क्या हैं?
हम एक्सडब्ल्यू, एफओबी, एफसीए, आदि स्वीकार करते हैं। आप वह चुन सकते हैं जो आपके लिए सबसे सुविधाजनक या लागत प्रभावी है।
| उत्पाद: | 3.5 इंच की टीएफटी एलसीडी स्क्रीन | टच स्क्रीनः | प्रतिरोधी स्पर्श पैनल (वैकल्पिक) |
|---|---|---|---|
| संकल्पः | 320x240 | कवर ग्लास आयामः | अनुकूलन योग्य |
| देखने की दिशा: | 12:00 | इंटरफ़ेसः | आरजीबी (अनुकूलन योग्य) |
| पिन संख्याः | 45 पिन (अनुकूलित) | कनेक्शनः | प्लगिंग (अनुकूलित) |
| सतह चमकः | 350 सीडी/एम2 (निट्स) (अनुकूलित) | एलईडी जीवनकालः | 40,000 घंटे |
हमें क्यों चुनें?
1.हम एलसीडी डिस्प्ले कस्टम समाधान प्रदान करते हैं
क्या आपके उत्पाद में विशेष अनुप्रयोग आवश्यकताएं, विद्युत विनिर्देश, ऑप्टिकल विनिर्देश, स्पर्श विशेषताएं, या यांत्रिक आयाम हैं जिन्हें अनुकूलित डिस्प्ले की आवश्यकता होती है?SAEF आपकी कस्टम एलसीडी आवश्यकताओं को पूरा कर सकता है.
2.टच स्क्रीन और डिस्प्ले के लिए कुल समाधान
क्या आप टच स्क्रीन और डिस्प्ले स्क्रीन को इकट्ठा करने के बारे में चिंतित हैं?एसएईएफ एयर और ऑप्टिकल बॉन्डिंग सेवा सहित प्रतिरोधक और कैपेसिटिव मल्टी-टच समाधान सहित कस्टम और मानक टच स्क्रीन प्रदान कर सकता है।.
3.गुणवत्ता विश्वसनीयता के प्रति प्रतिबद्धता
एसएईएफ आईएसओ9001: 2015 और आईएसओ14000 द्वारा योग्य है, जो वैश्विक बाजारों में रोएचएस, रीच और अन्य पर्यावरणीय नियमों को पूरा करता है। हम विनिर्माण आईक्यूसी,पीक्यूसी और ओक्यूसी प्रबंधन के माध्यम से गुणवत्ता सुनिश्चित करते हैं,विश्वसनीयता और उम्र बढ़ने का परीक्षण.
4.दीर्घकालिक आपूर्ति
सामान्य परिस्थितियों में, हमारे द्वारा अनुशंसित उत्पादों की आपूर्ति 5 वर्ष से अधिक समय तक की जा सकती है।हम आपकी दीर्घकालिक आपूर्ति आवश्यकताओं को सुनिश्चित करने के लिए अग्रिम में वैकल्पिक योजनाएं बनाएंगे.
3.5 इंच टीएफटीस्क्रीनचित्रण
पिन परिभाषाः
| पिन नं. | प्रतीक | आई/ओ | विवरण |
| 1 | एलईडी-के1 | मैं | एलईडी कैथोड |
| 2 | एलईडी-के2 | मैं | एलईडी कैथोड एलईडी-के1 से कनेक्ट करें |
| 3 | एलईडी-ए1 | मैं | एलईडी एनोड |
| 4 | एलईडी-ए2 | मैं | एलईडी एनोड एलईडी-ए1 से कनेक्ट करें |
| 5~7 | NC | - | कोई संबंध नहीं |
| 8 | /RESET | मैं | पिन रीसेट करें |
| 9 | सीएस | मैं | चिप चयन संकेत के लिए इनपुट पिन |
| 10 | एससीएल | मैं | एसपीआई घड़ी संकेत |
| 11 | एसडीआई | मैं | एसपीआई इंटरफेस इनपुट पिन |
| 12 | B0 | मैं | नीला डेटा सिग्नल (LSB) |
| 13~19 | बी1-7 | मैं | नीला डेटा संकेत |
| 20 | G0 | मैं | GREEN डेटा सिग्नल ((LSB) |
| 21 से 27 | G1-7 | मैं | ग्रीन डेटा सिग्नल |
| 28 | R0 | मैं | RED डेटा सिग्नल (LSB) |
| 29 से 35 | आर१-७ | मैं | RED डेटा सिग्नल |
| 36 | HSYNC | मैं | क्षैतिज सिंक्रनाइज़ेशन संकेत |
| 37 | VSYNC | मैं | ऊर्ध्वाधर सिंक्रनाइज़ेशन संकेत |
| 38 | DOTCLK | मैं | प्रत्येक दिनांक का नमूना लेने के लिए घड़ी संकेत |
| 39~40 | NC | - | कोई संबंध नहीं |
| 41 | वीडीडी | मैं | +2.8V बिजली स्रोत |
| 42 | VDDIO | मैं | 1.8V~2.8V बिजली स्रोत |
| 43 | YU | मैं | टच पैनल पिन |
| 44 | एक्सएल | मैं | टच पैनल पिन |
| 45 | YD | मैं | टच पैनल पिन |
| 46 | एक्सआर | मैं | टच पैनल पिन |
| 47 से 51 | NC | - | कनेक्शन नहीं |
| 52 | सक्षम | मैं | इनपुट डेटा सक्षम नियंत्रण |
| 53~54 | जीएनडी | मैं | पावर ग्राउंड |

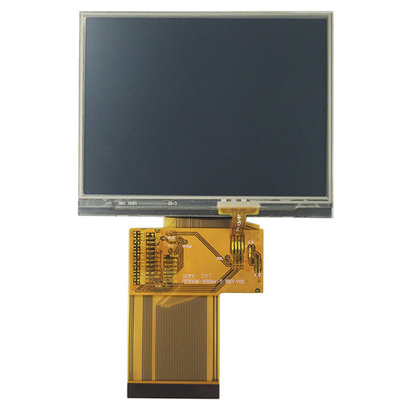

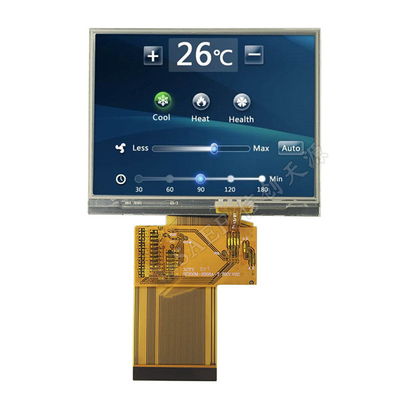

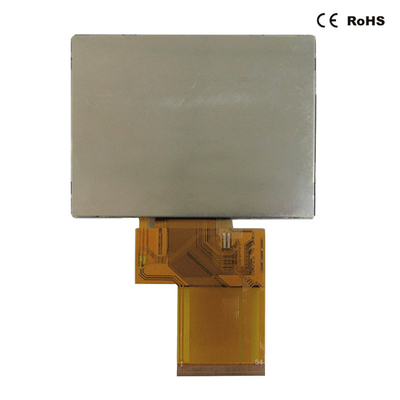

3.5 इंच टीएफटीस्क्रीन वास्तविक उत्पाद छवि
