उत्पाद विवरण:
|
| उत्पाद: | मोनोक्रोम एलसीडी मॉड्यूल | संकल्प: | 128x64 डॉट्स |
|---|---|---|---|
| दिशा देखें: | 6 बजे | एलसीडी प्रकार: | एफएसटीएन, सकारात्मक |
| ध्रुवीकरण प्रकार: | ट्रांसफ़्लेक्टिव | मॉड्यूल आकार: | 65x84.4x7.8 मिमी |
| देखने के क्षेत्र: | 57.6x36.6 मिमी | चालक आईसी: | ST7567 |
| पिन नम्बर: | 16 पिन | इंटरफेस: | 4-लाइन एसपीआई इंटरफ़ेस |
| संचालन तापमान: | -20°C से +70°C | वोल्टेज आपूर्ति: | 3.3V (विशिष्ट मूल्य) |
| जीवन काल: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
| प्रमुखता देना: | मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले COG,ST7567 मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले,128X64 ग्राफिक एलसीडी मॉड्यूल: |
||
मोनोक्रोम एलसीडी मॉड्यूल ग्राफिक प्रकार 128X64 डॉट्स COG ST7567 IC FSTN पॉजिटिव LCD के साथ
128x64 सीओजी ग्राफिक एलसीएमविवरण
SAEF टेक्नोलॉजी SF-BS12864H-GW एक मोनोक्रोम ग्राफिक टाइप128x64 COG LCD मॉड्यूल है।
उत्पाद त्वरित विवरण:
1. एलसीडी आकार: ग्राफिक मोनोक्रोम एलसीडी मॉड्यूल
2. संकल्प: 128x64
3. व्यूइंग एंगल: 6:00
4. रूपरेखा आयाम: 65x84.4x7.8 मिमी
5. चालक आईसी: एसटी7567
6. एलसीएम इंटरफ़ेस प्रकार: 4-लाइन एसपीआई
7. तापमान: शीर्ष -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस;टस्ट -30°C से +80°C
8. टच पैनल: टच पैनल के बिना (अनुकूलन योग्य)
उत्पाद की विशेषताएँ:
1. SF-BS12864H-GW मॉडल ST7567 कंट्रोलर या समकक्ष IC के साथ बनाया गया है;यह 4-लाइन एसपीआई सीरियल इंटरफेस का समर्थन करता है।
2. यह एसएफ-बीएस 12864 एच-जीडब्ल्यू ग्राफिक डिस्प्ले एलसीडी 128x64 मॉड्यूल आपूर्ति वोल्टेज के लिए 3.3V (सामान्य मूल्य) है।
3. यह 12864 ग्राफिक एलसीडी मॉड्यूल सफेद एलईडी बैकलाइट के साथ है।SF-BS12864H-GW FSTN पॉजिटिव ट्रांसफ्लेक्टिव मोड है।
4. यह मॉडल ग्राफिक एलसीडी डिस्प्ले -20 . से तापमान पर काम कर सकता है℃से +70℃;इसका भंडारण तापमान -30 . से होता है℃से +80℃.
5. यह एलसीडी मॉड्यूल मूल रूप से स्पर्श के बिना है, लेकिन टच पैनल अनुकूलन योग्य है।
6. इस मॉड्यूल का व्यापक रूप से पीओएस टर्मिनल, कैश रीडर, हैंडहेल्ड डिवाइस, मोबाइल फूड ऑर्डरिंग मशीन, मीटर और इंस्ट्रूमेंट, मेडिकल एनालाइजर आदि में उपयोग किया जाता है।
| उत्पाद: | मोनोक्रोम एलसीडी मॉड्यूल | संकल्प: | 128x64 डॉट्स |
|---|---|---|---|
| दिशा देखें: | 6 बजे | एलसीडी प्रकार: | एफएसटीएन, सकारात्मक |
| ध्रुवीकरण प्रकार: | ट्रांसफ़्लेक्टिव | मॉड्यूल आकार: | 65x84.4x7.8 मिमी |
| देखने के क्षेत्र: | 57.6x36.6 मिमी | चालक आईसी: | ST7567 |
| पिन नम्बर: | 16 पिन | इंटरफेस: | 4-लाइन एसपीआई इंटरफ़ेस |
| संचालन तापमान: | -20°C से +70°C | वोल्टेज आपूर्ति: | 3.3V (विशिष्ट मूल्य) |
| जीवन काल: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
गुणवत्ता आश्वासन
1. हर टुकड़े के लिए, अच्छी गुणवत्ता सुनिश्चित करने के लिए हमारे पास 3 गुना 100% परीक्षण है।
2. क्यूए प्रबंधक एलसीडी उद्योग में 14 से अधिक वर्षों से है।प्रमुख विनिर्माण और क्यूए ऑपरेटर 7-8 वर्षों से अधिक समय से एलसीडी उद्योग में हैं।हमारी टीम ग्राहकों के लिए गुणवत्ता सुनिश्चित करने के लिए दायर एलसीडी में बहुत ही पेशेवर और अनुभवी है।
सामान्य प्रश्न:
Q1.क्या मेरे पास नमूना आदेश हो सकता है?
ए: हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।विभिन्न मद संख्या के मिश्रित नमूने स्वीकार्य हैं।
प्रश्न 2.लीड टाइम के बारे में क्या?
ए: ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत।नमूना रीमेकिंग के लिए 1-1.5 सप्ताह।बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह।डिज़ाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;ड्राइंग अनुमोदन पर नमूना बनाने के लिए 2 सप्ताह;नमूना अनुमोदन पर ट्रायल-रन/बड़े पैमाने पर उत्पादन के लिए 5-6 सप्ताह।
Q3.क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
ए: कम MOQ।नमूना जाँच के लिए 3-5 sztuk उपलब्ध है।बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है।हम ट्रेल-रन / पीपी-रन ऑर्डर के लिए एमपी एमओक्यू से कम मात्रा का समर्थन करते हैं।
प्रश्न4.आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
ए: डीएचएल, यूपीएस, फेडेक्स या टीएनटी द्वारा जहाज।आने में 5-7 दिन लगते हैं।एयरलाइन और समुद्री शिपिंग भी वैकल्पिक।
प्रश्न5.एलसीडी मॉड्यूल के लिए ऑर्डर कैसे आगे बढ़ाएं?
ए: सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरे हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धरण देते हैं।
तीसरा ग्राहक औपचारिक आदेश के लिए नमूनों की पुष्टि करता है और जमा करता है।
चौथा हम उत्पादन की व्यवस्था करते हैं।
प्रश्न6.क्या LCD उत्पाद पर मेरा लोगो प्रिंट करना ठीक है?
ए: हाँ।कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए आपके लोगो के साथ नमूने बनाएंगे।नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एक: हाँ, हम अपने उत्पादों के लिए 1 साल की वारंटी प्रदान करते हैं।
Q8: दोषपूर्ण से कैसे निपटें?
ए: सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादित किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरे, गारंटी अवधि के दौरान, हम छोटी मात्रा के लिए नए ऑर्डर के साथ नए एलसीडी भेजेंगे।दोषपूर्ण बैच उत्पादों के लिए, हम उनकी मरम्मत करेंगे और उन्हें आपको फिर से भेजेंगे या हम वास्तविक स्थिति के अनुसार पुन: कॉल सहित समाधान पर चर्चा कर सकते हैं।
128x64 सीओजी ग्राफिक एलसीएम चित्रकला

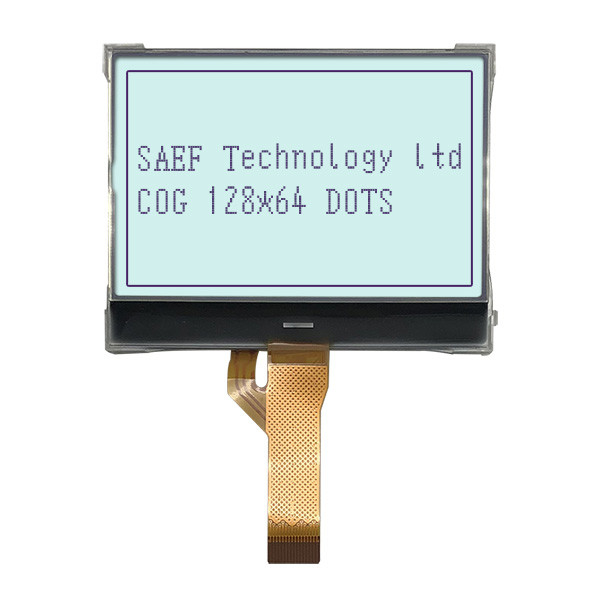

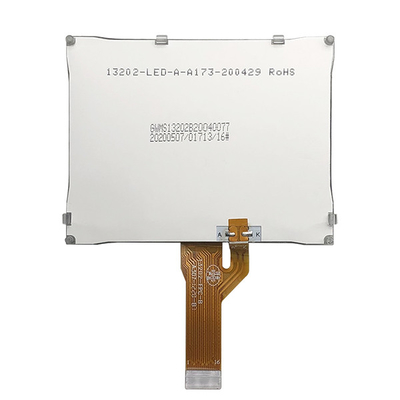

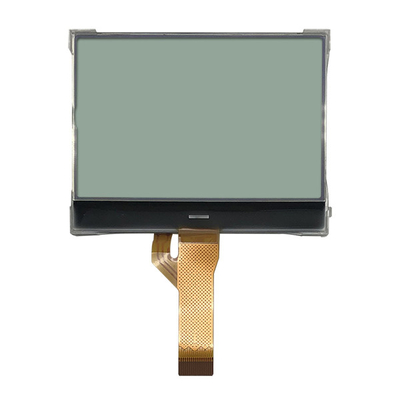

128x64 सीओजी ग्राफिक एलसीएम वास्तविक उत्पाद प्रदर्शन
