उत्पाद विवरण:
|
| उत्पाद: | 3.4" इंच टीएफटी टच स्क्रीन | संकल्प: | 800x800 पिक्सेल |
|---|---|---|---|
| टच स्क्रीन: | सीटीपी के साथ | देखने की दिशा: | IPS (80/80/80/80) |
| चालक आई.सी: | ILI9881C या समतुल्य | पिन नंबर: | 39 |
| रूपरेखा आकार: | 99.0 x 96.6 x 3.98 (मिमी) | सक्रिय क्षेत्र: | 87.6 x 87.6 (मिमी) |
| संबंध: | ZIF | भूतल चमक: | 350 सीडी/एम2 (निट्स) |
| इंटरफेस: | एमआईपीआई 3 लेन | एलईडी लाइफटाइम: | 40,000 घंटे |
| सीटीपी चालक आईसी:: | HX8526-E30 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 800x800 पीसीएपी टीएफटी डिस्प्ले,3.4 इंच पीसीएपी टीएफटी डिस्प्ले,मिपी प्रोजेक्टेड कैपेसिटिव टचस्क्रीन |
||
इस मद के बारे में SF-TO340B-8978A-CT
हमारे अत्याधुनिक 3.4-इंच के गोल पीसीएपी टीएफटी डिस्प्ले के साथ अपने डिवाइस को बढ़ाएं।यह प्रदर्शन क्रिस्टल स्पष्ट दृश्य प्रदान करता है और विभिन्न अनुप्रयोगों में निर्बाध एकीकरण के लिए डिज़ाइन किया गया हैउपभोक्ता इलेक्ट्रॉनिक्स से लेकर औद्योगिक समाधान तक।
प्रमुख विशेषताएं:
अनुप्रयोग:3.4-इंच गोल पीसीएपी टीएफटी डिस्प्ले के लिए आदर्श हैः
हमारे 3.4-इंच के गोल डिस्प्ले को क्यों चुनें?
हमारे पीसीएपी टीएफटी डिस्प्ले उच्च गुणवत्ता वाले विज़ुअलाइज़ेशन को अत्याधुनिक टच तकनीक के साथ जोड़ती है,यह डिजाइनरों और निर्माताओं के लिए एक आदर्श विकल्प है जो सौंदर्य और कार्यात्मक उत्पादों का निर्माण करना चाहते हैं।.
विनिर्देशः
हमारे पीसीएपी टीएफटी डिस्प्ले 3.4 इंच गोल एलसीडी के साथ अपने उत्पाद डिजाइन को बढ़ाएं। अपनी अगली परियोजना के लिए शैली, प्रदर्शन और उन्नत तकनीक के सही मिश्रण का आनंद लेने के लिए अभी ऑर्डर करें!
उत्पाद विनिर्देश
| विशेषता | विनिर्देश |
| आकार | 3.4 इंच |
| संकल्प | 800 ((RGB) x 800 |
| प्रौद्योगिकी का प्रकार | a-Si |
| पिक्सेल विन्यास | आर.जी.बी. ऊर्ध्वाधर पट्टी |
| पिक्सेल पिच | 109.5*1095 |
| प्रदर्शन मोड | एसएफटी |
| सतह उपचार | एचसी |
| देखने की दिशा | मुफ्त |
| CTP के साथ मॉड्यूल (W x H x D) (मिमी) | 99.0 x 96.6 x 398 |
| सक्रिय क्षेत्र ((मिमी) | 87.6*876 |
| टीएसपी के साथ/बिना | सीटीपी के साथ |
| मेल खाने वाला कनेक्शन प्रकार | एफपीसी |
| एलईडी संख्याएँ | 8 एल ई डी |
| सीटीपी सतह की कठोरता | ≥7H |
| वजन (जी) | टीबीडी |
| इंटरफेस | एमआईपीआई 3 लेन |
| रंग गहराई | 16.7M |
| एलसीडी ड्राइवर आईसी | ILI9881C |
| सीटीपी ड्राइवर आईसी | HX8526-E30 |
| सीटीपी इंटरफेस | आईआईसी |
रूपरेखा
इंटरफेस पिन परिभाषा
|
पिन नहीं. |
प्रतीक | आई/ओ | कार्य |
| 1 | जीएनडी | जीएनडी | पावर ग्राउंड |
| 2 | एलईडीए | पी |
एलईडी एनोड |
| 3 | एलईडीए | पी | |
| 4 | एलईडीके | पी | एलईडी कैथोड |
| 5 | एलईडीके | पी | |
| 6 | जीएनडी | जीएनडी | पावर ग्राउंड |
| 7 | वीडीडी ((-5 वी) | पी |
-5V इनपुट |
| 8 | वीडीडी ((-5 वी) | पी | |
| 9 | जीएनडी | जीएनडी | पावर ग्राउंड |
| 10 | VDD ((+5V) | पी |
+5V इनपुट |
| 11 | VDD ((+5V) | पी | |
| 12 | जीएनडी | जीएनडी | पावर ग्राउंड |
| 13 | आईओवीसीसी | पी | बिजली आपूर्ति 1.8V |
| 14 | आईओवीसीसी | पी | |
| 15 | जीएनडी | जीएनडी | पावर ग्राउंड |
| 16 | रीसेट करें | मैं | वैश्विक रीसेट पिन |
| 17 | जीएनडी | जीएनडी | पावर ग्राउंड |
| 18 | टीई | मैं | फाड़ने का प्रभाव आउटपुट |
| 19 | जीएनडी | जीएनडी | पावर ग्राउंड |
| 20 | NC | एन |
कोई कनेक्शन नहीं |
| 21 | NC | एन | कोई कनेक्शन नहीं |
| 22 | NC | एन | कोई कनेक्शन नहीं |
| 23 | जीएनडी | जीएनडी | पावर ग्राउंड |
| 24 | LAN2_P | मैं | एमआईपीआई लेन 2+ |
| 25 | NC | एन | कोई कनेक्शन नहीं |
| 26 | LAN2_N | मैं | एमआईपीआई लेन 2- |
| 27 | जीएनडी | जीएनडी | पावर ग्राउंड |
| 28 | CLK_P | मैं | एमआईपीआई घड़ी + |
| 29 | NC | एन | कोई कनेक्शन नहीं |
| 30 | CLK_N | मैं | IMIPI घड़ी - |
| 31 | जीएनडी | जीएनडी | पावर ग्राउंड |
| 32 | LAN1_P | मैं | एमआईपीआई लेन 1+ |
| 33 | NC | एन | कोई कनेक्शन नहीं |
| 34 | LAN1_N | मैं | एमआईपीआई लेन 1- |
| 35 | जीएनडी | जीएनडी | पावर ग्राउंड |
| 36 | LAN0_P | मैं | एमआईपीआई लेन 0+ |
| 37 | NC | एन | कोई कनेक्शन नहीं |
| 38 | LAN0_N | मैं | एमआईपीआई लेन 0- |
| 39 | जीएनडी | जीएनडी | पावर ग्राउंड |
सीटीपी इंटरफेस पिन परिभाषा
| पिन | नाम |
| 1 | वीसीसीए ((2.8V) |
| 2 | वीसीसीडी ((1.8V) |
| 3 | एससीएल |
| 4 | एसडीए |
| 5 | जीएनडी |
| 6 | जीएनडी |
| 7 | TSIX |
| 8 | NC |
| 9 | NC |
| 10 | एक्सआरईएस |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | MIN | अधिकतम | इकाई |
| विद्युत आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 3.3 | वी |
| विद्युत आपूर्ति वोल्टेज | VDD ((+5V) | -0.3 | 6.5 | |
| विद्युत आपूर्ति वोल्टेज | वीडीडी ((-5 वी) | - छह।5 | 0.3 | |
| तार्किक आपूर्ति वोल्टेज | VCCIO | -0.3 | 3.3 | वी |
| परिचालन तापमान | शीर्ष | -20 | 70 | °C |
| भंडारण तापमान | Tst | -30 | 80 | °C |
| पूर्ण आर्द्रता | एएच | -- | ≤ 70 | जी/एम3 |
विद्युत विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | इकाई | |
| विद्युत आपूर्ति वोल्टेज | आईओवीसीसी | 1.75 | 1.8 | 3.3 | वी | |
| विद्युत आपूर्ति वोल्टेज | VDD ((+5V) | 4.5 | 5.0 | 6 | वी | |
| विद्युत आपूर्ति वोल्टेज | वीडीडी ((-5 वी) | -6 | - पांच।0 | - चार।5 | ||
|
इनपुट संकेत वोल्टेज |
उच्च स्तर | एचआईवी | 0.7*आईओवीसीसी | - | आईओवीसीसी | वी |
| निम्न स्तर | वीआईएल | 0 | - | 0.3*आईओवीसीसी | वी | |
बैकलाइट विनिर्देश
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणी |
| आगे की धारा | यदि | 18 | 20 | 22 | mA | 1 एलईडी |
| आगे का वोल्टेज | वीएफ | - | 12.8 | - | वी | बीएलएच-बीएलएल |
| बैकलाइट बिजली की खपत | WBL | - | 512 | - | mW | 8 एल ई डी |
| परिचालन जीवनकाल | - | - | 30,000 | - | घंटों | प्रत्येक एलईडी के लिए |
ऑप्टिकल विशेषताएं
| पद | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई | |
|
दृश्य कोण |
θT |
सीआर१० |
70 | 80 | -- |
डिग्री |
|
| θB | 70 | 80 | -- | ||||
| θL | 70 | 80 | -- | ||||
| θR | 70 | 80 | -- | ||||
| कंट्रास्ट अनुपात | सीआर | θ=0o | 600 | 800 | -- | ||
|
प्रतिक्रिया समय |
टन | 25°C |
-- |
25 |
35 |
एमएस |
|
| टोफ | |||||||
| एकरूपता | यू | 75 | 80 | -- | % | ||
| एनटीएससी | 65 | 70 | -- | % | |||
| चमक | L | 280 | 350 | -- | cd/m2 | ||

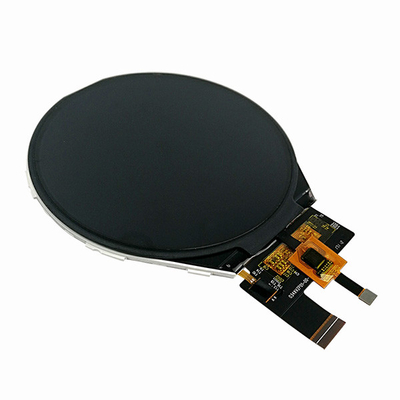

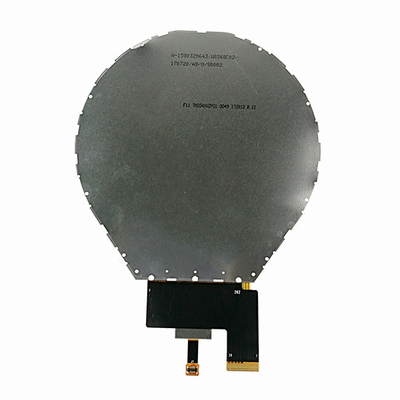

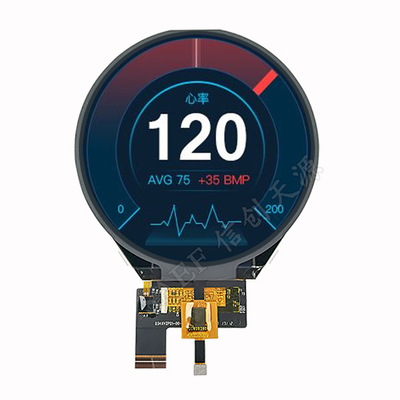

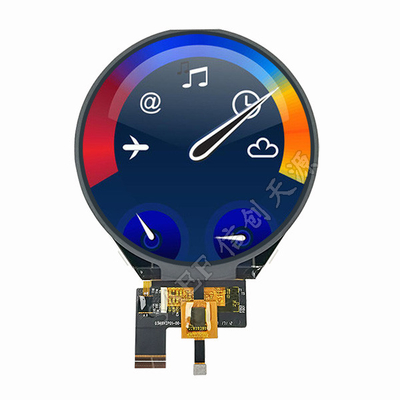

उत्पाद छवि
