उत्पाद विवरण:
|
| उत्पाद: | 0.85" इंच छोटा टीएफटी आईपीएस | संकल्प: | 128x128 पिक्सेल |
|---|---|---|---|
| चालक आई.सी: | NV3023A या समतुल्य | रूपरेखा मंद।: | 17.6 x 20.6 x 1.45 मिमी |
| टच स्क्रीन: | बिना स्पर्श के | शीशे को ढको: | अनुकूलन योग्य |
| देखने की दिशा: | सभी व्यूइंग एंगल आईपीएस | इंटरफेस: | एमसीयू 8 बिट्स (अनुकूलन योग्य) |
| संबंध: | टांका लगाने का प्रकार | पिन नंबर: | 28 पिन (अनुकूलन योग्य) |
| भूतल चमक: | 350 सीडी/एम2 (निट्स) | बैकलाइट प्रकार: | सफेद एलईडी |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 0.85 इंच स्क्वायर एलसीडी डिस्प्ले,128x128 स्क्वायर एलसीडी डिस्प्ले,एमसीयू 128x128 एलसीडी डिस्प्ले: |
||
** डेटाशीट डाउनलोड करें **
SF-TC085AS-8980A-N विनिर्देश.pdf

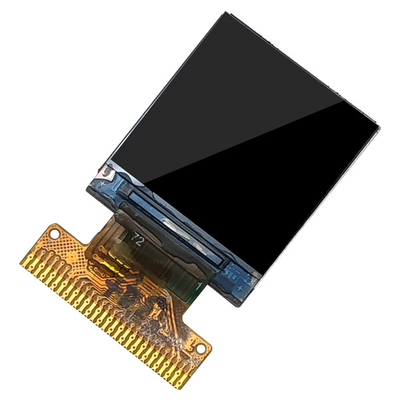

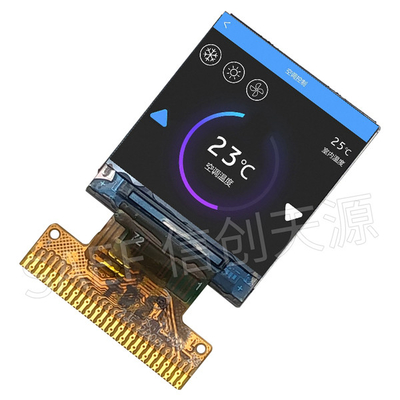

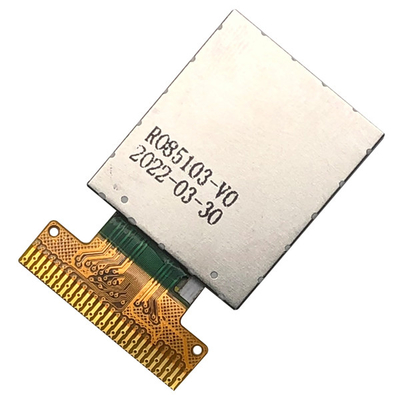

उत्पाद विवरण: 0.85" इंच 128x128 वर्ग प्रकार IPS TFT एलसीडी MCU इंटरफ़ेस डिस्प्ले
हमारे कॉम्पैक्ट 0.85" 128x128 इंच स्क्वायर टाइप IPS TFT एलसीडी डिस्प्ले का परिचय, विभिन्न एम्बेडेड अनुप्रयोगों के लिए एक उच्च-रिज़ॉल्यूशन स्क्रीन।इस उच्च गुणवत्ता वाले डिस्प्ले में स्पष्ट और जीवंत 128x128 पिक्सेल रिज़ॉल्यूशन है, आपके दृश्यों को तेज स्पष्टता और समृद्ध रंगों के साथ जीवन में लाता है।
प्रमुख विशेषताएं:
कॉम्पैक्ट आकारःकेवल 0.85 इंच के विकर्ण के साथ, यह डिस्प्ले उन परियोजनाओं के लिए आदर्श है जहां स्थान सीमित है, जिसमें पहनने योग्य, पोर्टेबल डिवाइस और IoT अनुप्रयोग शामिल हैं।
आईपीएस प्रौद्योगिकीःइन-प्लेन स्विचिंग (आईपीएस) पैनल एक व्यापक देखने के कोण और उत्कृष्ट रंग प्रजनन प्रदान करता है, विभिन्न दृष्टिकोणों से लगातार छवि गुणवत्ता सुनिश्चित करता है।
उच्च संकल्पः128x128 पिक्सेल का रिज़ॉल्यूशन स्पष्ट और विस्तृत चित्र प्रदान करता है, जिससे यह ग्राफिक-गहन अनुप्रयोगों और निर्बाध उपयोगकर्ता इंटरफेस के लिए उपयुक्त हो जाता है।
आसान एकीकरण:एमसीयू इंटरफेस के साथ डिज़ाइन किया गया, यह एलसीडी डिस्प्ले माइक्रोकंट्रोलर के कनेक्शन को सरल बनाता है, जिससे आपके मौजूदा सिस्टम में एकीकृत करना आसान हो जाता है।
बहुमुखी अनुप्रयोग:स्मार्ट उपकरणों, रोबोटिक्स, उपभोक्ता इलेक्ट्रॉनिक्स और किसी भी परियोजना के लिए उपयोग के लिए एकदम सही है जिसमें कॉम्पैक्ट डिस्प्ले समाधान की आवश्यकता होती है।
कम बिजली की खपतःइस प्रदर्शन को दक्षता के लिए डिज़ाइन किया गया है, यह कम से कम बिजली का उपभोग करता है, पोर्टेबल उपकरणों की बैटरी जीवन को बढ़ाता है।
मजबूत प्रदर्शनःअपने टिकाऊ निर्माण और विश्वसनीय प्रदर्शन के साथ, इस डिस्प्ले को विभिन्न वातावरणों में दीर्घायु और विश्वसनीय उपयोग के लिए इंजीनियर किया गया है।
हमारे 0.85" 128x128 इंच स्क्वायर टाइप IPS TFT एलसीडी MCU इंटरफेस डिस्प्ले के साथ अपनी परियोजना को अपग्रेड करें और आकार, गुणवत्ता और कार्यक्षमता के सही मिश्रण का अनुभव करें!
| विशेषताएं | विवरण | इकाई |
| डिस्प्ले आकार (आकार) | 0.85 | इंच |
| एलसीडी प्रकार | α-Si TFT | - |
| प्रदर्शन मोड | आईपीएस / ट्रांसमिशन / सामान्यतः काला | - |
| संकल्प | 128RGB x 128 | - |
| दिशा देखें | सभी | सर्वश्रेष्ठ छवि |
| मॉड्यूल की रूपरेखा | 17.6 ((H) ×20.6 ((V) ×1.45 ((T) (नोट 1) | मिमी |
| टीपी रूपरेखा | नहीं | मिमी |
| टीपी देखने का क्षेत्र | नहीं | मिमी |
| टीपी सक्रिय क्षेत्र | नहीं | मिमी |
| सक्रिय क्षेत्र | 15.2064 (H) ×15.2064 ((V) | मिमी |
| देखने का क्षेत्र | नहीं | मिमी |
| रंग प्रदर्शित करें | 65K | - |
| इंटरफेस | 4-एसपीआई | - |
| ड्राइवर आईसी | NV3023A | - |
| परिचालन तापमान | -20 ¢60 | oC |
| भंडारण तापमान | -30 ¢ 70 | oC |
| वजन | टीबीडी | घ |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1,5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन / पीपी-रन आदेश के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
बाहरी आयाम
इंटरफेस पिन परिभाषा
| नहीं | प्रतीक | कार्य |
| 1 | जीएनडी | पावर ग्राउंड |
| 2-6 | NC | Tकोई कनेक्ट नहीं |
| 7 | जीएनडी | पावर ग्राउंड |
| 8 | वीडीडी | एनालॉग के लिए पावर सप्लाई, वीडीडी=2.5V~3.3V |
| 9 | आईएम2 | आईएम2=11, एमसीयू समानांतर इंटरफ़ेस; आईएम2=0, सीरियल इंटरफ़ेस |
| 10 | SPI4W | SPI4W = ₹0 ₹, 3-लाइन SPI या 2-डेटा लाइन SPI सक्षम; SPI4W = ₹1 ₹, 4-लाइन SPI सक्षम. |
| 11 | सीएस | चिप चयन पिन; निम्न सक्षम, उच्च अक्षम। |
| 12 | रीसेट करें | यह संकेत डिवाइस को रीसेट करेगा और इसे चिप को ठीक से आरंभ करने के लिए लागू किया जाना चाहिए। |
| 13 | डी/सी | एमसीयू समानांतर इंटरफेस में डेटा/कमांड चयन पिन प्रदर्शित करें। इस पिन का उपयोग 4-लाइन सीरियल इंटरफेस में घड़ी के लिए किया जाता है। |
| 14 | WR | MCU समानांतर इंटरफ़ेस लिखें, 4-लाइन सीरियल इंटरफ़ेस में डेटा/कमांड चयन पिन प्रदर्शित करें. |
| 15 | आर एंड डी | एमसीयू समानांतर इंटरफ़ेस पढ़ें |
| 16 | D0 | एमसीयू समानांतर इंटरफ़ेस डेटा,एसपीआई का उपयोग करना चाहिए |
| 17-23 | D1-D7 | एमसीयू समानांतर इंटरफ़ेस डेटा |
| 24 | NC | कोई कनेक्शन नहीं |
| 25 | आईओवीसीसी | आई/ओ सिस्टम के लिए बिजली की आपूर्ति। IOVCC= 1.65V~3.3V |
| 26 | एलईडीए | एलईडी एनोड |
| 27 | NC | कोई कनेक्शन नहीं |
| 28 | एलईडीके | एलईडी कैथोड |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मिनट. | मैक्स. | इकाई | |
| आपूर्ति वोल्टेज | विद्युत आपूर्ति | वीडीडी | -0.3 | +4.6 | वी |
| एनालॉग | - | - | - | वी | |
| आईओ | आईओवीडी | -0.3 | +4.6 | वी | |
| इनपुट वोल्ट | Vi | -0.3 | आईओवीडीडी+0.3 | वी | |
| भंडारण तापमान | T stg | -30 | +70 | oC | |
| परिचालन तापमान | टॉप | -20 | +60 | oC | |
| भंडारण आर्द्रता |
H एसटीजी |
10 | नोट 1 | % आरएच | |
| परिचालन आर्द्रता | H op | 10 | नोट 1 | % आरएच | |
विद्युत विनिर्देश
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | |
| आपूर्ति वोल्टेज | विद्युत आपूर्ति | वीडीडी | 2.4 | 2.8 | 3.3 | वी |
| एनालॉग | वीसीआई | 2.4 | 2.8 | 3.3 | वी | |
| आईओ | आईओवीडी | 1.65 | 1.8/2.8 | 3.3 | वी | |
| तर्क निम्न इनपुट वोल्टेज | वीआईएल | -0.3IOVDD | - | 0.3IOVDD | वी | |
| तर्क उच्च इनपुट वोल्टेज | एचआईवी | 0.7IOVDD | - | आईओवीडी | वी | |
| तर्क निम्न आउटपुट वोल्टेज | VOL | - | - | 0.2IOVDD | वी | |
| तर्क उच्च आउटपुट वोल्टेज | वीओएच | 0.8IOVDD | - | - | वी | |
| वर्तमान खपत | सामान्य प्रदर्शन | ivdd | - | 3.5 | - | mA |
| स्टैंडबाय मोड | ivdd | - | 10 | - | uA | |
| फ्रेम आवृत्ति | fFR | - | 60 | - | हर्ज | |
ऑप्टिकल विनिर्देश
| बैकलाइट चालू (प्रसारण मोड) | पद | प्रतीक | स्थिति | विनिर्देश | इकाई | |||
| मिनट. | टाइप करें। | मैक्स. | ||||||
| सतह पर चमक ((यदि =20mA) |
Lv |
सामान्य रूप से देखना कोण θX = θY =0o |
330 |
350 |
- |
cd/m2 |
||
| कंट्रास्ट अनुपात | सीआर | - | 600 | - | - | |||
| प्रतिक्रिया समय | टीआर | - | 10 | 20 |
एमएस |
|||
| टीएफ | - | - | 20 | 30 | ||||
|
रंगप्रवाह |
लाल | एक्सआर |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| हरी | एक्सजी | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| नीला | एक्सबी | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| सफेद | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
| देखने का कोण | क्षैतिज | θX+ |
केंद्र CR≥10 |
- | 80 | - |
Deg. |
|
| θX- | - | 80 | - | |||||
| लंबवत | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| एनटीएससी अनुपात (Gamut) | - | - | - | 60 | - | % | ||
सुविधाएँ और प्रमाणपत्र
