उत्पाद विवरण:
|
| उत्पाद: | टीएफटी 2.3" इंच क्यूवीजीए | संकल्प: | 320x240 डॉट्स |
|---|---|---|---|
| इंटरफेस: | एमसीयू 16 बिट | टच स्क्रीन: | बिना स्पर्श (प्रतिरोधक और पीसीएपी स्पर्श वैकल्पिक) |
| रूपरेखा आयाम: | 50.80x45.6x2.35 मिमी | देखने की दिशा: | 12 बजे |
| पिन नंबर: | 36 पिन | संबंध: | हॉटबार (अनुकूलन योग्य) |
| भूतल चमक: | 250 सीडी/एम2 (अनुकूलन योग्य) | संचालन तापमान।: | -20 ℃ से + 70 ℃ |
| जीवनभर: | 40000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 3.2V औद्योगिक TFT डिस्प्ले,36 पिन औद्योगिक TFT डिस्प्ले,2.3 "ILI9342C |
||
SF-TC230T-8088A-N विनिर्देश 2014-10-20.pdf
2.3" ILI9342C इंडस्ट्रियल टीएफटी डिस्प्ले 320x240 एमसीयू इंटरफेस 36 पिन 3.2V 12 O'clock उत्पाद परिचय
SAEF TECHNOLOGY SF-TC230T-8088A-N TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching device. यह मॉड्यूल एक टीएफटी एलसीडी मॉड्यूल, एक ड्राइवर सर्किट और एक बैक-लाइट यूनिट से बना है। पीपीआई पिक्सेल प्रति इंच, एक 2 के संकल्प को संदर्भित करता है।3 में 320 (आरजीबी) एक्स 240 डॉट्स (320 क्षैतिज 240 ऊर्ध्वाधर पिक्सेल सरणी) शामिल हैं. और यह 262k रंग तक प्रदर्शित कर सकता है। SF-TC230T-8088A-N TFT एलसीडी मॉडल MCU इंटरफ़ेस का समर्थन करता है; ड्राइविंग एलसीडी पैनल का आपूर्ति वोल्टेज (VCC) 2.6V से 3.4V तक है। विशिष्ट मूल्य 3.2V है।
SF-TC230T-8088A-N -20°C से +70°C तक के तापमान पर काम कर सकता है; इसका भंडारण तापमान -30°C से +80°C तक होता है। यह स्वचालन, जीपीएस, चिकित्सा उपकरण, औद्योगिक उपकरण,सुरक्षा उपकरण सफेद सामान, स्मार्ट होम एप्लीकेशन, आईओटी सिस्टम, कार उपकरण, कार डैशबोर्ड, कार ऑडियो, कार घड़ी, कार डोर डिस्प्ले सिस्टम, वाटर आयनराइज़र, जिसके लिए उच्च गुणवत्ता और रंगीन छवि में टीएफटी डिस्प्ले की आवश्यकता होती है।
| उत्पाद: | टीएफटी 2.3 इंच क्यूवीजीए |
| संकल्पः | 320X240 डॉट्स |
| इंटरफ़ेसः | एमसीयू 16 बिट्स |
| रूपरेखा आयामः | 50.80x45.6x2.35 मिमी |
| पिन संख्याः | 36 पिन |
| सतह चमकः | 250 Cd/m2 (अनुकूलित) |
| जीवन काल: | 40000 घंटे |
| टच स्क्रीनः | बिना स्पर्श के (प्रतिरोधक और पीसीएपी स्पर्श वैकल्पिक) |
| देखने की दिशा: | बारह बजे |
| कनेक्शनः | हॉटबार (अनुकूलन योग्य) |
| परिचालन तापमानः | -20°C से +70°C |
| अनुपालन: | REACH और RoHS अनुरूप |
2.3" ILI9342C इंडस्ट्रियल टीएफटी डिस्प्ले 320x240 एमसीयू इंटरफेस 36 पिन 3.2V 12 O'clock प्रोडक्ट ड्राइंग

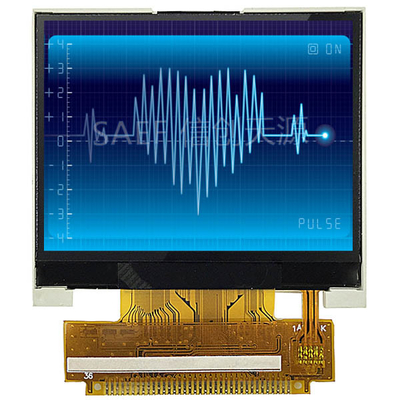

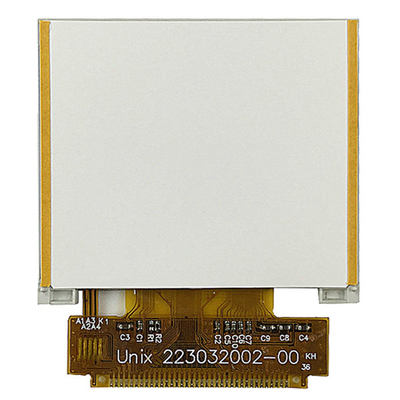

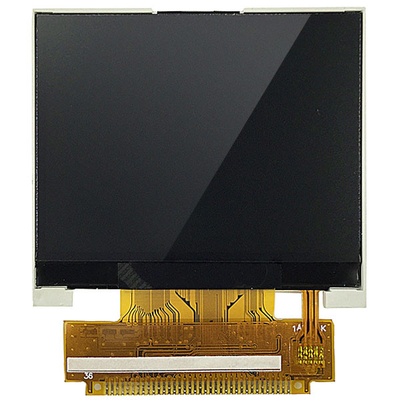

2.3" ILI9342C इंडस्ट्रियल टीएफटी डिस्प्ले 320x240 एमसीयू इंटरफेस 36 पिन 3.2V 12 O'clock उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
अनुमानित क्षमता (पीसीएपी) टच स्क्रीन
प्रोजेक्ट कैपेसिटिव (पीसीएपी) टच टेक्नोलॉजी तेजी से और संवेदनशील प्रतिक्रिया और पेशेवर स्तर की विश्वसनीयता को जोड़ती है।
प्रौद्योगिकी प्रक्षेपित क्षमतात्मक टच स्क्रीन को सख्त औद्योगिक, चिकित्सा और ऑटोमोटिव अनुप्रयोगों के लिए डिज़ाइन किया गया है। हम पीसीएपी टच स्क्रीन को तरल क्रिस्टल डिस्प्ले (एलसीडी) के साथ भी जोड़ सकते हैं,जो एक एकीकृत एम्बेडेड समाधान है जो आपूर्ति श्रृंखला और विधानसभा को सरल बनाने में मदद करता है.
कवर ग्लास:
1आकारः कस्टम आकार, आकार, किनारे उपचार, छेद और कटआउट
2रंगः सिल्क प्रिंटिंग, लोगो
3ग्लास सामग्रीः गोरिल्ला ग्लास, टेम्पर्ड ग्लास, पीएमएमए
4उपचार: दर्पण, एजी, एआर, एएफ
सेंसर:
1सेंसर सामग्रीः कांच, फिल्म, फिल्म+फिल्म
2FPC: आकार डिजाइन वैकल्पिक है
3आईसीः ईईटीआई, आईएलआईटीईके, एसआईएस, साइप्रस, फोकलटेक, गुडिक्स आदि।
4इंटरफेस: आई2सी, यूएसबी, आरएस232
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1,5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन/पीपी-रन ऑर्डर के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
