उत्पाद विवरण:
|
| उत्पाद: | 2.4 इंच टीएफटी डिस्प्ले | टच स्क्रीन: | प्रतिरोधक टच पैनल (अनुकूलन योग्य) |
|---|---|---|---|
| संकल्प: | 240*320 | कवर ग्लास आयाम: | अनुकूलन योग्य |
| देखने की दिशा: | 12:00 | इंटरफेस: | MCU (अनुकूलन योग्य) |
| पिन नंबर: | 25 पिन (अनुकूलन योग्य) | संबंध: | सोल्डरिंग (अनुकूलित) |
| भूतल चमक: | 150 सीडी/एम2 (अनुकूलन योग्य) | एलईडी लाइफटाइम: | 40,000 घंटे |
| चालक आई.सी: | ST7789V | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | आईपीएस टीएफटी एलसीडी डिस्प्ले |
||
2.4 इंच का टीएफटी एलसीडी डिस्प्ले IPS QVGA 240x320 प्रतिरोधी टचस्क्रीन के साथ
SAEF TECHNOLOGY SF-TC240H-8269B1-T एक विकर्ण आकार 2.4 ′′ TN प्रकार TFT एलसीडी डिस्प्ले है जिसमें 240x320 पिक्सेल का रिज़ॉल्यूशन है।
उत्पाद का त्वरित विवरणः
1एलसीडी आकारः 2.4 ′′ इंच टीएफटी
2संकल्पः 240x320 क्यूवीजीए
3देखने का कोणः सभी
4परिदृश्य आयाम: 60.26*42.72*3. मिमी
5एलसीडी ड्राइवर आईसीः ST7789V
6एलसीडी इंटरफ़ेस प्रकारः एमसीयू
7. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
8टच पैनलः प्रतिरोधक टच स्क्रीन ((RTP)
| उत्पाद: | 2.4 इंच का टीएफटी डिस्प्ले | टच स्क्रीनः | प्रतिरोधी स्पर्श पैनल (अनुकूलन योग्य) |
|---|---|---|---|
| संकल्पः | 240*320 | कवर ग्लास आयामः | अनुकूलन योग्य |
| देखने की दिशा: | 12:00 | इंटरफ़ेसः | एमसीयू (अनुकूलन योग्य) |
| पिन संख्याः | 25 पिन (अनुकूलित) | कनेक्शनः | सोल्डरिंग (अनुकूलित) |
| सतह चमकः | 150 Cd/m2 (अनुकूलन योग्य) | एलईडी जीवनकालः | 40,000 घंटे |
| ड्राइवर आईसीः | ST7789V | अनुपालन: | REACH और RoHS अनुरूप |
उत्पाद की विशेषताएं
1. SF-TC240H-8269B1-T एक TFT एलसीडी मॉड्यूल है जो 2.4 इंच के विकर्ण आकार, 240xRGBx320 QVGA, पूर्ण रंग TFT एलसीडी डिस्प्ले है।
2यह मॉड्यूल एसपीआई इंटरफेस का समर्थन करता है। एसएफ-टीसी240एच-8269बी1-टी मॉडल में मॉड्यूल आयाम 60.26x42.72 मिमी और सक्रिय क्षेत्र का आकार 36.72 x48.96 मिमी है;
3. SF-TC240H-8269B1-T मॉड्यूल पर ST7789V नियंत्रक के साथ एकीकृत है, और इसकी तर्क आपूर्ति वोल्टेज 2.6V से 3.3V तक होती है।
4यह -20°C से +70°C तक के तापमान पर काम कर सकता है; इसके भंडारण तापमान -30°C से +80°C तक होते हैं।
5. SF-TC240H-8269B1-T 150 cd/m2 चमक के साथ पोर्ट्रेट प्रकार का एलसीडी मॉड्यूल है। यदि आप इसे लैंडस्केप मोड में उपयोग करना चाहते हैं या चमक बढ़ाना चाहते हैं, तो कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।
उत्पाद के फायदे
1.आईपीएस पूर्ण देखने का कोण ((80/80/80/80). बहुत अच्छा देखने का कोण. विभिन्न प्रकार के अनुप्रयोगों के लिए एकदम सही है, चाहे वह ऊपर, या मेज पर, या हाथ से इस्तेमाल किया गया हो, आदि।
2पृष्ठभूमि के रंग, चमक, देखने के कोण और तीव्रता आदि का उत्कृष्ट प्रदर्शन।
3औद्योगिक और चिकित्सा अनुप्रयोगों के लिए उच्च गुणवत्ता स्तर।
4.प्रतिरोधक टच स्क्रीन के साथ या उसके बिना लचीला होना। हम ग्राहकों के लिए अनुकूलित सीटीपी ((कैपेसिटिव टच पैनल) डिजाइन करने के लिए समर्थन कर सकते हैं। एफपीसी भी अनुकूलन योग्य है।
5एलसीडी उद्योग में समान प्रकार के उत्पादों के बीच अच्छी गुणवत्ता के साथ प्रतिस्पर्धी मूल्य समाधान।
6स्थापित करना और रखरखाव करना आसान है।
आवेदन
यह 2.4 ′′ टीएफटी एलसीडी मॉड्यूल रिमोट कंट्रोल, मेडिकल हैंडहेल्ड डिवाइस, छोटे मापने वाले उपकरण, विश्लेषक, स्मार्ट वॉच, पहनने योग्य उपकरणों आदि में व्यापक रूप से उपयोग किया जाता है।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1,5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन / पीपी-रन आदेश के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादित किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
2.4 इंच टीएफटी एलसीडी डिस्प्ले ड्राइंग

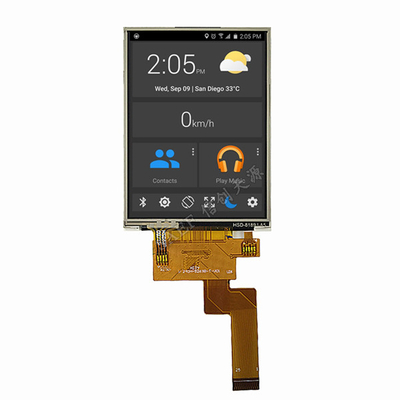

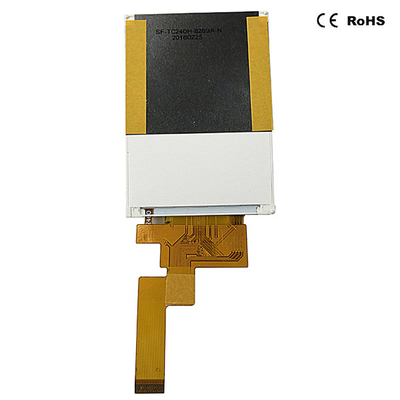

2.4 इंच का टीएफटी एलसीडी डिस्प्ले वास्तविक उत्पाद प्रदर्शन
आपके डिजाइन के लिए प्रस्तावित समान उत्पाद
|
आकार
|
विवरण | हमारा पी/एन |
|
2.4 इंच
|
2.4 इंच पोर्ट्रेट आईपीएस सभी देखने के कोण 240*320, बिना टीपी | SF-TC240H-8269A-N |
|
2.4 इंच
|
2.4 इंच 240*320 TN प्रकार, ILI9341 IC के साथ, RTP के साथ | SF-TC240H-8944-T |
|
2.4 इंच
|
2.4 इंच 240*320 TN प्रकार, ST7789V IC के साथ, RTP के साथ | SF-TC240H-8944B-T |
|
2.4 इंच
|
2.4 इंच 240*320 TN प्रकार, ST7789V IC के साथ, बिना TP के | SF-TC240H-8944B-N |
