उत्पाद विवरण:
|
| उत्पाद: | 3" इंच आईपीएस टीएफटी टच स्क्रीन | संकल्प: | 240x400 पिक्सेल |
|---|---|---|---|
| देखने की दिशा: | IPS सभी देखने के कोण | टच स्क्रीन: | PCAP टच स्क्रीन के साथ |
| लेंस को कवर करें: | अनुकूलन | भूतल चमक: | 300 सीडी/एम2 (अनुकूलन योग्य) |
| इंटरफेस: | एमसीयू 8/16 बिट्स | पिन नंबर: | 40 पिन |
| संबंध: | प्लगिंग / ZIF (अनुकूलन योग्य) | चालक आई.सी: | S6D04D1 |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 240x400 टीएफटी एलसीडी टच स्क्रीन,पीसीएपी टीएफटी एलसीडी टच स्क्रीन,3 इंच की टीएफटी एलसीडी टच स्क्रीन |
||
3 इंच आईपीएस टीएफटी पीसीएपी टच स्क्रीन 240x400 रिज़ॉल्यूशन उत्पाद विवरण
उत्पाद की त्वरित समीक्षा
√ मॉडल संख्याSF-TC300D-8974A-CT
आकारः 3"
संकल्पः 240×400 अंक
दृश्य दिशा: आईपीएस
इंटरफेसःएमसीयू 8-बिट और 16-बिट इंटरफ़ेस
ड्राइवर आईसीःS6D04D1
नियंत्रण बोर्डः नहीं
चमक ((cd/m2): 300
छेद के माध्यम से फ्रेमः नहीं
टच स्क्रीनः क्षमता टच स्क्रीन के साथ
विवरण
SAEF TECHNOLOGY SF-TC300D-8974A-CT 240x400 रिज़ॉल्यूशन (240 क्षैतिज द्वारा 400 ऊर्ध्वाधर पिक्सेल सरणी) के साथ एक 3 इंच पूर्ण TFT-LCD डिस्प्ले है। यह मॉडल MCU 8 बिट और 16 बिट इंटरफ़ेस का समर्थन करता है;ड्राइविंग एलसीडी पैनल का आपूर्ति वोल्टेज (वीसीसी) 2 से है.5V से 3.3V तक। सामान्य मान 2.8V है। इसका उपयोग एम्बेडेड सिस्टम, स्वचालन, जीपीएस, चिकित्सा उपकरण, औद्योगिक उपकरण,उच्च गुणवत्ता और रंगीन छवि में टीएफटी डिस्प्ले की आवश्यकता वाले सुरक्षा उपकरण.
SF-TC300D-8974A-CT एक IPS-LCD प्रकार का TFT है जिसकी चमक 300 cd/m2 (सामान्य मूल्य) है। चमक को 1000 निट्स तक प्राप्त करने के लिए अनुकूलित किया जा सकता है। यह -20°C से +70°C के तापमान पर काम कर सकता है;इसके भंडारण तापमान -30°C से +80°C तक होते हैं.
विशेषताएं
| उत्पाद: | 3 इंच का आईपीएस टीएफटी टच स्क्रीन |
| संकल्पः | 240x400 पिक्सेल |
| टच स्क्रीनः | PCAP टच स्क्रीन के साथ |
| सतह चमकः | 300 Cd/m2 (अनुकूलित) |
| पिन संख्याः | 40 पिन |
| ड्राइवर आईसीः | S6D04D1 |
| देखने की दिशा: | IPS सभी देखने के कोण |
| कवर लेंस: | अनुकूलन योग्य |
| इंटरफ़ेसः | एमसीयू 8/16 बिट्स |
| कनेक्शनः | प्लगिंग / ZIF (अनुकूलन योग्य) |
| परिचालन तापमानः | -20°C से +70°C |
| अनुपालन: | REACH और RoHS अनुरूप |
3 इंच आईपीएस टीएफटी पीसीएपी टच स्क्रीन 240x400 रिज़ॉल्यूशन उत्पाद ड्राइंग
पिन परिभाषा
पिन1 जीएनडी ग्राउंड
पिन2 ए बीएल एलईडी ए
पिन3 K BL एलईडी K
पिन4 जीएनडी ग्राउंड
पिन5 रीसेट रीसेट सिग्नल.
पिन6 वीडीडी सिस्टम पावर2.8-3.3V
पिन7 वीडीडी सिस्टम पावर2.8-3.3V
पिन8 आईएम1 आईएम1 = 0.8-बिट. आईएम1 = 1.16-बिट.
पिन9-पिन16 डी7-0 एमसीयू L8 बिट डेटा बस
पिन17 सीएस चिप चयन संकेत.
पिन18 आरएस सिस्टम पावर1.8-3.3V
पिन19 WR लिखना सक्षम करें
पिन20 आरडी रीड सक्षम कम सक्रिय.
पिन21 जीएनडी ग्राउंड
पिन22-पिन29 डी15-8 एमसीयू एच8 बिट डेटा बस जीएनडी
पिन30 जीएनडी ग्राउंड
पिन31 TEFramemind pulse signal, जिसका उपयोग आंतरिक RAM में डेटा लिखने के लिए किया जाता है।
पिन32-40 एनसी डमी

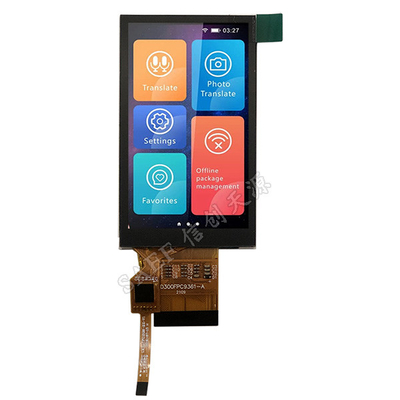

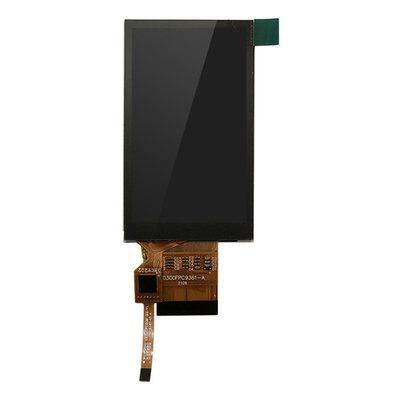

3 इंच आईपीएस टीएफटी पीसीएपी टच स्क्रीन 240x400 रिज़ॉल्यूशन उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
टीएफटी एलसीडी डिस्प्ले मॉड्यूल निर्माता - 300 से अधिक टीएफटी मानक आइटम लाइन पर
एसएईएफ टेक्नोलॉजी चीन में स्थित टीएफटी एलसीडी डिस्प्ले का एक वैश्विक अग्रणी निर्माता है। एसएईएफ 0.96 ", 1 जैसे आकारों में छोटे से मध्यम आकार के टीएफटी डिस्प्ले मॉड्यूल की एक विस्तृत उत्पाद श्रृंखला प्रदान करता है।22 इंच का गोल, 1.28 इंच गोल,1.44", 1.54", 1.77, 2", 2.1" गोल, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" और 28" टीएफटी (सक्रिय क्षेत्र का विकर्ण आकार) आदि। इस वेबसाइट पर 300 से अधिक टीएफटी मानक मॉडल सूचीबद्ध हैं;इसके अतिरिक्त, लगभग प्रत्येक वस्तु को ग्राहकों की आवश्यकताओं को पूरा करने के लिए मानक वस्तुओं से व्युत्पन्न करना स्वीकार्य है।
एसएईएफ टीएफटी डिस्प्ले औद्योगिक मानक के अनुसार योग्य हैं जिनमें मानक टीएफटी-एलसीडी मॉड्यूल, आईपीएस टीएफटी, उच्च चमक टीएफटी एलसीडी (सूरज की रोशनी से पठनीय डिस्प्ले), नियंत्रक बोर्डों के साथ टीएफटी पैनल शामिल हैं।बार प्रकार टीएफटी, वाइड टेम्परेचर टीएफटी एलसीडी. इन डिस्प्ले में लैंडस्केप या पोर्ट्रेट मोड शामिल हैं।एसएईएफ टीएफटी एलसीडी डिस्प्ले विभिन्न संकल्पों में उपलब्ध हैं और टच स्क्रीन वैकल्पिक रूप से प्रतिरोध और प्रोजेक्टेड कैपेसिटिव (पीसीएपी टच स्क्रीन) तकनीक में उपलब्ध हैंहमारे कई टीएफटी डिस्प्ले मॉड्यूल में एमसीयू, आरजीबी, टीटीएल, एलवीडीएस और एमआईपीआई डीएसआई सहित एक से अधिक इंटरफ़ेस उपलब्ध हैं।SAEF TFT मॉड्यूल औद्योगिक नियंत्रण सहित कई अनुप्रयोगों के लिए एकदम सही हैं, कॉफी मशीन, चिकित्सा उपकरण, पीओएस प्रणाली, स्वचालन, जीपीएस नेविगेटर, सफेद सामान, ऊर्जा नियंत्रण, दूरसंचार, चिकित्सा उपकरण आदि।
खोज कीवर्डः tft 3", 3 tft lcd, 3" tft lcd, 3 इंच tft lcd, tft lcd 3, 3 tft display, 3" tft display, 3 इंच tft display, tft display 3 इंच, tft display 3", 3 इंच tft lcd display, 3" tft screen,3 इंच की टीएफटी स्क्रीन, टीएफटी स्क्रीन 3 इंच, टीएफटी स्क्रीन 3", 3 इंच टीएफटी एलसीडी स्क्रीन, 240x400 आईपीएस टीएफटी, 3 इंच आईपीएस, 3 इंच 240x400, 240x400 एलसीडी
