उत्पाद विवरण:
|
| कीवर्ड: | 7" इंच टीएफटी | टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) |
|---|---|---|---|
| संकल्प: | 1024x600 बिंदु | कवर ग्लास आयाम: | अनुकूलित किया जा सकता है |
| एलसीएम इंटरफ़ेस: | एमआईपीआई | भूतल चमक: | 300 सीडी / एम 2 |
| एलईडी लाइफटाइम: | 40,000 घंटे | पिंस: | 30 पिन |
| देखने की दिशा: | सभी देखने के कोण(80/80/80/80) | सीटीपी इंटरफ़ेस: | I2C |
| संचालन तापमान।: | 20°C से +70°C तक | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | एमआईपीआई 7 इंच टीएफटी एलसीडी टच स्क्रीन,आईपीएस 7 इंच टीएफटी एलसीडी टच स्क्रीन,सीटीपी 7 इंच टच टीएफटी एलसीडी |
||
टीएफटी एलसीडी मॉड्यूल 7 इंच 1024x600 एमआईपीआई इंटरफ़ेस आईपीएस सीटीपी के साथ उत्पाद ड्राइंग उत्पाद परिचय
उत्पाद का त्वरित विवरणः
1एलसीडी आकारः 7 ′′ इंच टीएफटी
2. संकल्पः 1024x600
3देखने का कोणः मुक्त
4. रूपरेखा आयामः 164x97x2.6 मिमी
5. एलसीएम इंटरफ़ेस प्रकार: एमआईपीआई
6सीटीपी इंटरफ़ेस प्रकारः आई2सी
7. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
8. टच पैनल: क्षमता टच स्क्रीन ((CTP)
एसएईएफ टेक्नोलॉजी एसएफ-टीओ 700 बी-8857 ए-सीटी एक 7 इंच का आईपीएस प्रकार का फुल व्यूइंग एंगल टीएफटी एलसीडी डिस्प्ले है जिसका रिज़ॉल्यूशन क्यूवीजीए 1024x600 पिक्सल है। यह कैपेसिटिव टच स्क्रीन ((सीटीपी) के साथ है,और कवर ग्लास अनुकूलन योग्य है.
इस एलसीडी मॉड्यूल का आकार 164*97*2.6 मिमी है और एए आकार 154.21x85.92 मिमी है। यह 7" टीएफटी एलसीडी पीसीएपी ((कैपेसिटिव टच स्क्रीन के साथ है।SF-TO700B-8857A-CT LCM इंटरफ़ेस MIPI इंटरफ़ेस के साथ है, 30 पिन। सीटीपी इंटरफ़ेस आई 2 सी है। एसएफ-टीओ 700 बी -8857 ए-सीटी 300 सीडी / एम 2 (निट्स) सतह चमक के साथ है, यह एलसीडी डिस्प्ले मॉड्यूल 20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस तक के तापमान पर काम कर सकता है।
यह 7 ′′ टीएफटी एलसीडी मॉड्यूल व्यापक रूप से माप उपकरण, चिकित्सा उपकरण, होम ऑटोमेशन, एक्सेस सुरक्षा प्रणाली, सुपरमार्केट मूल्य टैग और घरेलू उपकरणों, जीपीएस डिवाइस आदि में उपयोग किया जाता है।
| कीवर्डः | 7 इंच का टीएफटी | टच स्क्रीनः | सीटीपी ((कैपेसिटिव टच स्क्रीन) |
|---|---|---|---|
| संकल्पः | 1024x600 डॉट्स | कवर ग्लास आयामः | अनुकूलन योग्य |
| एलसीएम इंटरफेसः | एमआईपीआई | सतह चमकः | 300 सीडी/एम2 |
| एलईडी जीवनकालः | 40,000 घंटे | पिन: | 30 पिन |
| देखने की दिशा: | सभी देखने का कोण ((80/80/80/80) | सीटीपी इंटरफ़ेसः | I2C |
| परिचालन तापमानः | 20°C से +70°C तक | अनुपालन: | REACH और RoHS अनुरूप |
गुणवत्ता आश्वासन
1प्रत्येक टुकड़े के लिए, हम अच्छी गुणवत्ता सुनिश्चित करने के लिए 3 बार 100% परीक्षण करते हैं।
2QA प्रबंधक 14 से अधिक वर्षों से LCD उद्योग में है। प्रमुख विनिर्माण और QA ऑपरेटर 7-8 से अधिक वर्षों से LCD उद्योग में हैं।हमारी टीम सभी बहुत ही पेशेवर और एलसीडी ग्राहकों के लिए गुणवत्ता सुनिश्चित करने के लिए दायर में अनुभव कर रहे हैं.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1.5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन/पीपी-रन ऑर्डर के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
टीएफटी एलसीडी मॉड्यूल 7 इंच 1024x600 एमआईपीआई इंटरफ़ेस आईपीएस सीटीपी के साथ उत्पाद ड्राइंग
| पिन नं. | प्रतीक | कार्य |
| 1 | वीएलईडी+ | एलईडी एनोड |
| 2 | वीएलईडी+ | एलईडी एनोड |
| 3 | वीएचएच | टीएफटी के लिए सकारात्मक शक्ति |
| 4 | वीजीएल | टीएफटी के लिए नकारात्मक शक्ति |
| 5 | यूपीडीएन | गेट ऊपर या नीचे स्कैन नियंत्रण. यूपीडीएन = ¥ एल, एसटीवी2 आउटपुट वर्टिकल स्टार्ट पल्स और यूडी पिन आउटपुट लॉजिकल ¥ एल गेट ड्राइवर के लिए। (डिफ़ॉल्ट) यूपीडीएन = ¥एच, एसटीवी1 आउटपुट वर्टिकल स्टार्ट पल्स और यूडी पिन आउटपुट लॉजिकल ¥एच गेट ड्राइवर के लिए |
| 6 | एसएचएलआर | स्रोत दाएं या बाएं अनुक्रम नियंत्रण। एसएचएलआर = L, बाईं ओर शिफ्टः अंतिम डेटा = S1←S2←S3..........←S1536 = पहला डेटा। एसएचएलआर = HH, दाईं ओर शिफ्टः पहला डेटा = S1→S2→S3........→S1536 = अंतिम डेटा। |
| 7 | वीएलईडी- | एलईडी कैथोड |
| 8 | वीएलईडी- | एलईडी कैथोड |
| 9 | एवीडीडी | एनालॉग सर्किट के लिए शक्ति |
| 10 | जीएनडी | जमीन |
| 11 | D3P | एमआईपीआई डेटा इनपुट. |
| 12 | D3N | एमआईपीआई डेटा इनपुट. |
| 13 | जीएनडी | जमीन |
| 14 | डी2पी | एमआईपीआई डेटा इनपुट. |
| 15 | डी2एन | एमआईपीआई डेटा इनपुट. |
| 16 | जीएनडी | जमीन |
| 17 | CLKP | एमआईपीआई घड़ी इनपुट |
| 18 | CLKN | एमआईपीआई घड़ी इनपुट |
| 19 | जीएनडी | जमीन |
| 20 | डी1पी | एमआईपीआई डेटा इनपुट. |
| 21 | D1N | एमआईपीआई डेटा इनपुट. |
| 22 | जीएनडी | जमीन |
| 23 | डी0पी | एमआईपीआई डेटा इनपुट. |
| 24 | D0N | एमआईपीआई डेटा इनपुट. |
| 25 | जीएनडी | जमीन |
| 26 | एसटीबीवाईबी | स्टैंडबाय मोड. एसटीबीवाईबी = एच, सामान्य संचालन (डिफ़ॉल्ट) एसटीबीवाईबी = ¥ एल ¥, टाइमिंग कंट्रोलर, स्रोत ड्राइवर बंद हो जाएगा, सभी आउटपुट जीएनडी हैं। |
| 27 | रीसेट करें | वैश्विक रीसेट पिन. सक्रिय कम रीसेट राज्य में प्रवेश करने के लिए. सामान्य रूप से उच्च खींचें. स्थिरता के लिए एक आरसी रीसेट सर्किट के साथ कनेक्ट. |
| 28 | वीडीडी ((1.8V) | डिजिटल सर्किट |
| 29 | वीडीडी ((1.8V) | डिजिटल सर्किट |
| 30 | VCOMIN | सामान्य वोल्टेज |

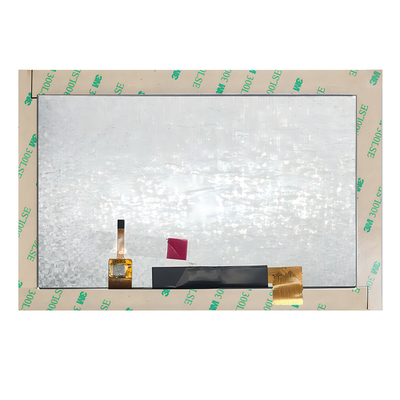

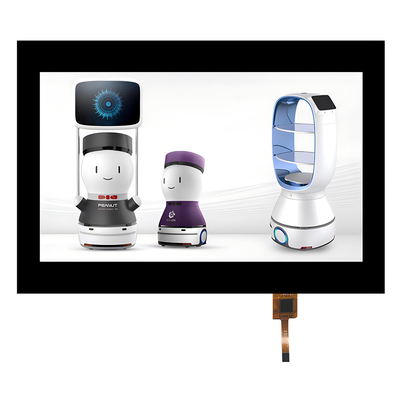

टीएफटी एलसीडी मॉड्यूल 7 इंच 1024x600 एमआईपीआई इंटरफ़ेस आईपीएस सीटीपी उत्पाद छवि के साथ
समान उत्पाद
|
आकार |
विवरण |
हमारा पी/एन |
|
7 इंच |
800x480परिदृश्य प्रकार,नियंत्रण बोर्ड के साथ |
SF-TC700I-9239C-T |
|
7 इंच |
1024x600 परिदृश्य प्रकार, CTP के साथ या बिना, आरजीबी इंटरफ़ेस |
SF-TC700B-8619A-N/CT |
|
7 इंच |
1024x600 परिदृश्य प्रकार, CTP के साथ या बिना, MIPI इंटरफ़ेस |
SF-TO700B-8857A-N/CT |
|
7 इंच |
1024x600 परिदृश्य प्रकार, CTP के साथ या बिना, आरजीबी इंटरफ़ेस |
SF-TO700B-8834A-CT |
