उत्पाद विवरण:
|
| उत्पाद: | 1.9 इंच टीएफटी | टच स्क्रीन: | कैपेसिटिव टच पैनल (सीटीपी) |
|---|---|---|---|
| संकल्प: | 170 x 320 | देखने की दिशा: | आईपीएस पूर्ण देखने का कोण(80/80/80/80) |
| इंटरफेस: | एसपीआई/आरजीबी | रूपरेखा आयाम: | 25.8 x 49.72 x 1.43 मिमी |
| सक्रिय क्षेत्र: | 42.72 x 22.7 मिमी | चालक आई.सी: | ST7789V या समतुल्य |
| पिन नंबर: | 30 पिन | संबंध: | प्लगिंग (अनुकूलित किया जा सकता है) |
| भूतल चमक: | 350 सीडी/एम2 (निट्स) | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमुखता देना: | पीसीएपी टीएफटी डिस्प्ले 170x320,1.9 "पीसीएपी टीएफटी डिस्प्ले,एसपीआई टीएफटी टच डिस्प्ले |
||
1.9 इंच टच स्क्रीन, टीएफटी एलसीडी 1.9 इंच विवरण
उत्पाद की त्वरित समीक्षा
आकारः 1.9 इंच का टीएफटी एलसीडी डिस्प्ले
संकल्पः 170×320 डॉट्स
दृश्य दिशा: आईपीएस
इंटरफेसः आरजीबी, एसपीआई
ड्राइवर आईसीः ST7789V
नियंत्रण बोर्डः नहीं
चमक ((cd/m2): 330
छेद के माध्यम से फ्रेमः नहीं
टच स्क्रीन: प्रोजेक्टेड कैपेसिटिव टच पैनल (पीसीएपी)
विवरण
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceयह मॉड्यूल एक टीएफटी एलसीडी मॉड्यूल, एक ड्राइवर सर्किट और एक बैक-लाइट यूनिट से बना है। पीपीआई पिक्सेल प्रति इंच, एक 1 के संकल्प को संदर्भित करता है।9 ′′ इंच में 170 ((RGB) X320 डॉट्स (170 क्षैतिज द्वारा 320 ऊर्ध्वाधर पिक्सेल सरणी) शामिल हैंSF-TC190ASJ-8977A-CT टीएफटी एलसीडी मॉडल एसपीआई और आरजीबी इंटरफ़ेस का समर्थन करता है; ड्राइविंग एलसीडी पैनल का आपूर्ति वोल्टेज (वीसीसी) 2.4V से 3.3V तक है। विशिष्ट मूल्य 2.8V है.इसका उपयोग एम्बेडेड सिस्टम, ऑटोमेशन, जीपीएस, चिकित्सा उपकरण, औद्योगिक उपकरण, सुरक्षा उपकरण में किया जा सकता है जिसके लिए उच्च गुणवत्ता और रंगीन छवि में टीएफटी डिस्प्ले की आवश्यकता होती है।
SF-TC190ASJ-8977A-CT एक IPS-LCD प्रकार का TFT है जिसकी चमक 330 cd/m2 (सामान्य मूल्य) है। चमक को 1000 nits तक प्राप्त करने के लिए अनुकूलित किया जा सकता है। अधिक जानकारी के लिए हमारी बिक्री से संपर्क करें।यह -20°C से +70°C तक के तापमान पर काम कर सकता हैइसके भंडारण तापमान -30°C से +80°C तक होते हैं।
उत्पादन की जानकारी
| उत्पाद: | 1.9 इंच टीएफटी |
| संकल्पः | 170 X 320 |
| इंटरफ़ेसः | एसपीआई/आरजीबी |
| टच स्क्रीनः | संक्षारक स्पर्श पैनल (CTP) |
| देखने की दिशा: | आईपीएस पूर्ण दृश्य कोण ((80/80/80/80) |
| रूपरेखा आयामः | 25.8 X 49.72 X 1.43 मिमी |
| सक्रिय क्षेत्रः | 42.72 X 22.7 मिमी |
| पिन संख्याः | 30 पिन |
| सतह चमकः | 350 सीडी/एम2 (निट्स) |
| ड्राइवर आईसीः | ST7789V या समकक्ष |
| कनेक्शनः | प्लगिंग (अनुकूलित किया जा सकता है) |
| एलईडी जीवनकालः | 40,000 घंटे |
| परिचालन तापमानः | 20°C से +70°C तक |
| अनुपालन: | REACH और RoHS अनुरूप |
1.9 इंच टच स्क्रीन, टीएफटी एलसीडी 1.9 इंच उत्पाद ड्राइंग
पिन परिभाषा
पिन1 जीएनडी पावर ग्राउंड
पिन2 वीडीडी एनालॉग के लिए पावर सप्लाई, वीडीडी = 2.4V ~ 3.3V.
पिन3 IM2जब IM1=0, IM2=0,8080-8bit;जब IM1=1, IM2=1,4-लाइन SPI सीरियल I/F.
पिन4 आईएम1
पिन5 रीसेटयह संकेत डिवाइस को रीसेट करेगा और इसे चिप को ठीक से आरंभ करने के लिए लागू किया जाना चाहिए।
पिन6 सीएस चिप चयन पिन; कम सक्षम, उच्च अक्षम करें.
पिन7 डी/सी (SPI-SCL) जब 8080-सीरीज़ के माइक्रोप्रोसेसर से कनेक्ट होता है, तो यह पिन डेटा/कमांड चयन पिन प्राप्त करता है। इस पिन का उपयोग 4-लाइन सीरियल इंटरफेस में सीरियल इंटरफेस के रूप में किया जाता है।
पिन8 WR ((SPI-RS) 8080-सीरीज़ के माइक्रोप्रोसेसर से कनेक्ट होने पर, यह पिन 4 लाइन सीरियल इंटरफ़ेस में डेटा/कमांड चयन पिन प्रदर्शित करता है।
पिन9 आरडीजब 8080-सीरीज माइक्रोप्रोसेसर से कनेक्ट किया जाता है, तो यह पिन रीड सिग्नल प्राप्त करता है। जब यह पिन नीचे खींचा जाता है और चिप का चयन किया जाता है, तो रीड ऑपरेशन शुरू हो जाता है। जब सीरियल इंटरफ़ेस चुना जाता है,यह पिन ग्राउंड से जुड़ा होना चाहिए।
पिन 10 एसडीएएसपीआई इंटरफ़ेस इनपुट/आउटपुट पिन. डेटा एससीएल सिग्नल के बढ़ते सीमा पर लटक जाता है।
पिन11-पिन18 डी0-डी7 एमसीयू समानांतर इंटरफेस डेटा बस।
पिन19 NC कनेक्ट नहीं
Pin20 LEDA एलईडी एनोड
पिन21 एलईडीके1 एलईडी कैथोड
पिन22 एलईडीके2 एलईडी कैथोड
पिन23 एलईडीके3 एलईडी कैथोड
पिन24 एलईडीके4 एलईडी कैथोड
पिन25 जीएनडी पावर ग्राउंड
टच पैनल का पिन26 TP_RST सिस्टम रीसेट करें; यदि कोई उपयोग नहीं किया जाता है, तो इस पिन को खोलने दें.
टच पैनल का पिन27 TP_SCL I2C क्लॉक सिग्नल; यदि कोई उपयोग नहीं किया जाता है, तो इस पिन को खोलने दें।
टच पैनल का पिन28 TP_SDA I2C डेटा सिग्नल; यदि कोई उपयोग नहीं किया जाता है, तो इस पिन को खोलने दें।
पिन29 TP_INT टच पैनल के मुख्य प्रोसेसर के लिए सिग्नल को बाधित करें; यदि कोई उपयोग नहीं किया जाता है, तो इस पिन को खोलने दें.
पिन30 जीएनडी पावर ग्राउंड

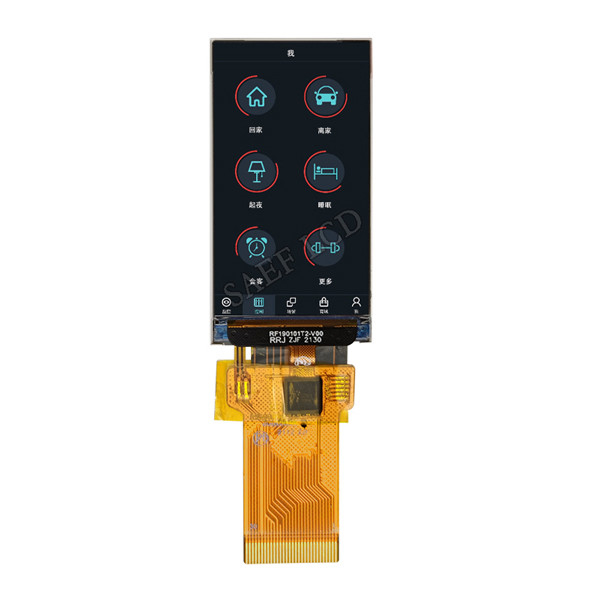

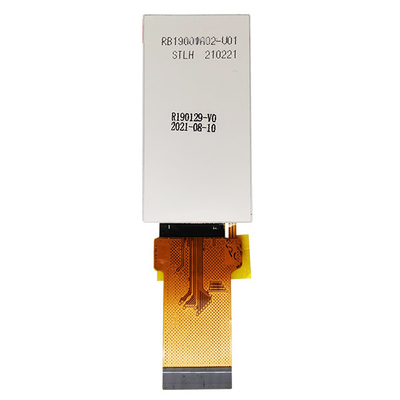

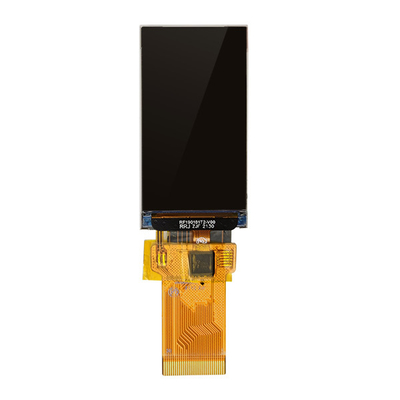

1.9 इंच टच स्क्रीन, टीएफटी एलसीडी 1.9 इंच असली उत्पाद छवि
