उत्पाद विवरण:
|
| कीवर्ड: | 7 इंच औद्योगिक टीएफटी डिस्प्ले | संकल्प: | 1024x600 बिंदु |
|---|---|---|---|
| टीएफटी एलसीडी इंटरफ़ेस: | आरजीबी | भूतल चमक: | 300 cd/m2 - 1000 cd/m2 वैकल्पिक |
| टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) | सीटीपी इंटरफ़ेस: | I2C इंटरफ़ेस |
| पिंस: | 50 | रूपरेखा आयाम: | 164.7x99.7x4.43 मिमी |
| सक्रिय क्षेत्र: | 154.21x85.92 मिमी | संचालन तापमान।: | -20 ℃ से + 70 ℃ |
| देखने की दिशा: | IPS सभी देखने का कोण (80/80/80/80) | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | Rohs & Reach अनुपालन |
| प्रमुखता देना: | I2C इंटरफ़ेस औद्योगिक TFT डिस्प्ले,24bit RGB औद्योगिक TFT डिस्प्ले,TFT LCD डिस्प्ले 1000cd / m2 |
||
7 इंच इंडस्ट्रियल ग्रेड टीएफटी डिस्प्ले 1024X600 डॉट्स आरजीबी इंटरफेस के साथ सीटीपी उत्पाद परिचय
SAEF प्रौद्योगिकी SF-TC700B-8619A-CT6 औद्योगिक ग्रेड TFT डिस्प्ले 1024x600 पिक्सल के रिज़ॉल्यूशन के साथ 7 ′′ इंच का IPS प्रकार का फुल व्यूइंग एंगल TFT एलसीडी डिस्प्ले है। यह कैपेसिटिव टच स्क्रीन ((CTP) के साथ है,और कवर ग्लास के szie अनुकूलन योग्य है. इस एलसीडी मॉड्यूल में 164.7x99.7x4.43 मिमी का रूपरेखा आयाम और 154.21x85.92 मिमी का एए आयाम है। एलसीएम इंटरफ़ेस 24 बिट आरजीबी इंटरफ़ेस, 50 पिन है। सीटीपी इंटरफ़ेस आई 2 सी है।
SF-TC700B-8619A-CT6 टच स्क्रीन डिस्प्ले 300cd/m2 (निट्स) सतह चमक के साथ है, इसे 1000cd/m2 (निट्स) होने के लिए भी डिज़ाइन किया जा सकता है। अधिक जानकारी के लिए कृपया हमारे बिक्री व्यक्ति से संपर्क करें।यह 7 ′′ टीएफटी एलसीडी मॉड्यूल व्यापक रूप से माप उपकरण में प्रयोग किया जाता है, चिकित्सा उपकरण, घरेलू स्वचालन, पहुंच सुरक्षा प्रणाली, सुपरमार्केट मूल्य टैग, और घरेलू उपकरण, जीपीएस उपकरण, आदि।
विशेषताएं
| कीवर्डः | 7 इंच औद्योगिक टीएफटी डिस्प्ले |
| संकल्पः | 1024x600 डॉट्स |
| टीएफटी एलसीडी इंटरफ़ेसः | आरजीबी |
| टच स्क्रीनः | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| पिन: | 50 |
| सतह चमकः | 300 Cd/m2 - 1000 Cd/m2 वैकल्पिक |
| सीटीपी इंटरफ़ेसः | आई2सी इंटरफेस |
| रूपरेखा आयामः | 164.7x99.7x4.43 मिमी |
| सक्रिय क्षेत्रः | 154.21x85.92 मिमी |
| देखने की दिशा: | IPS सभी देखने का कोण ((80/80/80/80) |
| परिचालन तापमानः | -20°C से +70°C |
| एलईडी जीवनकालः | 40,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | Rohs & Reach अनुपालन |
7 इंच इंडस्ट्रियल ग्रेड टीएफटी डिस्प्ले 1024X600 डॉट्स सीटीपी उत्पाद ड्राइंग के साथ आरजीबी इंटरफ़ेस
पिन परिभाषा
| पिन नंबर | प्रतीक | विवरण |
| 1 | एलईडी+ | एलईडी बैकलाइट (एनोड) के लिए शक्ति |
| 2 | एलईडी+ | एलईडी बैकलाइट (एनोड) के लिए शक्ति |
| 3 | एलईडी- | एलईडी बैकलाइट (कैथोड) के लिए शक्ति |
| 4 | एलईडी- | एलईडी बैकलाइट (कैथोड) के लिए शक्ति |
| 5 | जीएनडी | ग्राउंड ((0V) |
| 6 | वीसीओएम | टीएफटी पैनल के सामान्य इलेक्ट्रोड के लिए एक आपूर्ति वोल्टेज |
| 7 | डीवीडी | डिजिटल और एनालॉग सर्किट के लिए शक्ति |
| 8 | मोड | DE/SYNC मोड चुनें. MODE=0:SYNC मोड; MODE=1:DE मोड; |
| 9 | DE | डेटा इनपुट TTL मोड के लिए सक्षम करें |
| 10 | वीएस | ऊर्ध्वाधर सिंक इनपुट |
| 11 | एचएस | क्षैतिज सिंक इनपुट |
| 12 से 19 | B7~B0 | नीला डेटा |
| 20 ~ 27 | G7~G0 | हरी जानकारी |
| 28 से 35 | R7~R0 | लाल रंग के आंकड़े |
| 36 | जीएनडी | ग्राउंड ((0V) |
| 37 | डीसीएलके | समानांतर आरजीबी घड़ी इनपुट |
| 38 | जीएनडी | ग्राउंड ((0V) |
| 39 | एल/आर | बाएं / दाएं चयन |
| 40 | U/D | गेट ड्राइवर ऊपर/नीचे स्कैन सेटिंग |
| 41 | वीएचएच | गेट ऑन वोल्टेज |
| 42 | वीजीएल | गेट ऑफ वोल्टेज |
| 43 | एवीडीडी | एनालॉग सर्किट के लिए शक्ति |
| 44 | रीसेट करें | वैश्विक रीसेट पिन |
| 45 | NC | कोई संबंध नहीं |
| 46 | वीसीओएम | टीएफटी पैनल के सामान्य इलेक्ट्रोड के लिए एक आपूर्ति वोल्टेज |
| 47 | डीआईटीएचबी | डिटेरिंग फ़ंक्शन सक्षम/अक्षम करें |
| 48 | जीडीएन | ग्राउंड ((0V) |
| 49 | NC | कोई संबंध नहीं |
| 50 | NC | कोई संबंध नहीं |

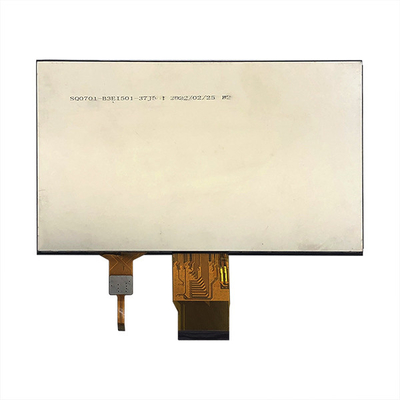

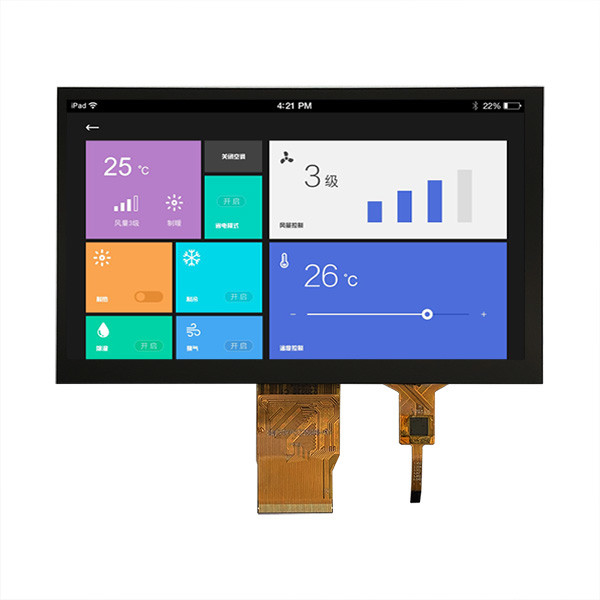

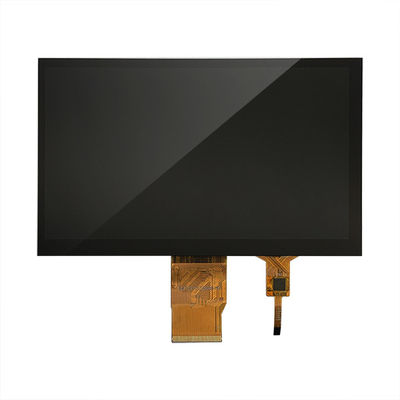

7 इंच इंडस्ट्रियल ग्रेड टीएफटी डिस्प्ले 1024X600 डॉट्स सीटीपी उत्पाद छवि के साथ आरजीबी इंटरफ़ेस
टीएफटी एलसीडी डिस्प्ले मॉड्यूल निर्माता - 300 से अधिक टीएफटी मानक आइटम लाइन पर
एसएईएफ टेक्नोलॉजी चीन स्थित टीएफटी एलसीडी डिस्प्ले का एक वैश्विक अग्रणी निर्माता है। एसएईएफ 0.96 जैसे आकारों में छोटे से मध्यम आकार के टीएफटी डिस्प्ले मॉड्यूल की एक विस्तृत उत्पाद श्रृंखला प्रदान करता है।1.28", 177, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" और 28" टीएफटी (सक्रिय क्षेत्र का विकर्ण आकार) और इसी तरहइस वेबसाइट पर 300 से अधिक टीएफटी मानक मॉडल सूचीबद्ध हैं; इसके अलावा, लगभग प्रत्येक आइटम ग्राहकों की आवश्यकताओं को पूरा करने के लिए मानक आइटमों से व्युत्पन्न करने के लिए स्वीकार्य है।
एसएईएफ टीएफटी डिस्प्ले औद्योगिक मानक के अनुसार योग्य हैं जिनमें मानक टीएफटी-एलसीडी मॉड्यूल, आईपीएस टीएफटी, उच्च चमक टीएफटी एलसीडी (सूरज की रोशनी से पठनीय डिस्प्ले), नियंत्रक बोर्डों के साथ टीएफटी पैनल शामिल हैं।बार प्रकार टीएफटी, वाइड टेम्परेचर टीएफटी एलसीडी. इन डिस्प्ले में लैंडस्केप या पोर्ट्रेट मोड शामिल हैं।एसएईएफ टीएफटी एलसीडी डिस्प्ले विभिन्न संकल्पों में उपलब्ध हैं और टच स्क्रीन वैकल्पिक रूप से प्रतिरोध और प्रोजेक्टेड कैपेसिटिव (पीसीएपी टच स्क्रीन) तकनीक में उपलब्ध हैंहमारे कई टीएफटी डिस्प्ले मॉड्यूल में एमसीयू, आरजीबी, टीटीएल, एलवीडीएस और एमआईपीआई डीएसआई सहित एक से अधिक इंटरफ़ेस उपलब्ध हैं।SAEF TFT मॉड्यूल औद्योगिक नियंत्रण सहित कई अनुप्रयोगों के लिए एकदम सही हैं, कॉफी मशीन, चिकित्सा उपकरण, पीओएस प्रणाली, स्वचालन, जीपीएस नेविगेटर, सफेद सामान, ऊर्जा नियंत्रण, दूरसंचार, चिकित्सा उपकरण आदि।
