उत्पाद विवरण:
|
| उत्पाद: | कस्टम एसटीएन ब्लू मोड एलसीडी डिस्प्ले | प्रदर्शन प्रणाली: | नकारात्मक संचरणशील |
|---|---|---|---|
| ड्राइविंग की स्थिति: | 1/8 शुल्क या अनुकूलन योग्य | प्रचालन वोल्टेज: | 3.0 वी या अनुकूलन योग्य |
| प्रकाशिकी: | 6:00 | डिस्प्ले प्रकार: | एसटीएन |
| आकार: | अनुकूलन | बैकलाइट: | सफ़ेद/एम्बर/नीला/पीला |
| संचालन तापमान: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस | भंडारण अस्थायी।: | -35 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
| संबंध: | धातु पिन कनेक्शन | बिंदु स्थान: | 0.1 मिमी |
| प्रतिक्रिया समय: | 0.1 एमएस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | कस्टम एसटीएन एलसीडी पैनल |
||
कस्टम एसटीएन एलसीडी पैनल, एसटीएन ब्लू मोड/पृष्ठभूमि सफेद वर्ण/फ़ॉन्ट डिस्प्ले, धातु पिन कनेक्शन
उत्पाद की विशेषताएं:
| उत्पाद: | कस्टम एसटीएन ब्लू मोड एलसीडी डिस्प्ले | प्रदर्शन मोडः | नकारात्मक संचरण |
|---|---|---|---|
| ड्राइविंग की स्थितिः | 1/8 शुल्क या अनुकूलन योग्य | ऑपरेटिंग वोल्टेजः | 3.0 V या अनुकूलन योग्य |
| ऑप्टिक्सः | 6:00 | प्रदर्शन प्रकारः | एसटीएन |
| आकारः | अनुकूलन योग्य | बैकलाइटः | सफेद/अम्बर/नीला/पीला |
| ऑपरेटिंग टेम्पः | -30°C से +80°C तक | भंडारण तापमानः | -35°C से +85°C |
| कनेक्शनः | धातु पिन कनेक्शन | डॉट स्पेस: | 0.1 मिमी |
| प्रतिक्रिया समयः | 0.1 एमएस | अनुपालन: | REACH और RoHS अनुरूप |
एसटीएन प्रौद्योगिकी के सिद्धांत
एसटीएन प्रकार का डिस्प्ले सिद्धांत टीएन के समान है, सिवाय इसके कि टीएन मोड़ने वाले नेमैटिक क्षेत्र प्रभाव के साथ तरल क्रिस्टल अणु आगमन प्रकाश को 90 डिग्री घुमाता है,जबकि एसटीएन सुपर-टोरशनल नेमेटिक फील्ड प्रभाव 180 ~ 270 डिग्री से घटना प्रकाश को घुमाता हैयह ध्यान दिया जाना चाहिए कि टीएन एलसीडी में ही केवल दो स्थितियां हैं प्रकाश और अंधेरा (या काला और सफेद), और रंग बदलने का कोई तरीका नहीं है।यदि एक रंग फ़िल्टर पारंपरिक मोनोक्रोम एसटीएन तरल क्रिस्टल डिस्प्ले में जोड़ा जाता है, और मोनोक्रोम डिस्प्ले मैट्रिक्स (पिक्सेल) के किसी भी पिक्सेल को तीन उप-पिक्सेल में विभाजित किया जाता है, लाल, हरे और नीले प्राथमिक रंग रंग फिल्टर के माध्यम से प्रदर्शित किए जाते हैं,और फिर पूर्ण रंग मोड के रंग भी तीन प्राथमिक रंग अनुपात के सामंजस्य के माध्यम से प्रदर्शित किया जा सकता हैइसके अतिरिक्त, टीएन प्रकार के एलसीडी डिस्प्ले का स्क्रीन आकार छोटा होता है, लेकिन एसटीएन की बेहतर तकनीक विपरीत की कमी को पूरा कर सकती है।
एसटीएन-एलसीडी संरचना
एसटीएन-एलसीडी रंगीन स्क्रीन मॉड्यूल की आंतरिक संरचना, जिसका ऊपरी भाग एक एलसीडी स्क्रीन है जो ध्रुवीकरण, कांच और तरल क्रिस्टल से बना है,और निचले भाग एक सफेद एलईडी और एक बैकलाइट बोर्ड है, जिसमें एलसीडी ड्राइवर आईसी भी शामिल है, और एक कम ड्रॉपआउट नियामक (एलडीओ) जो एलसीडी ड्राइवर आईसी के लिए एक स्थिर बिजली की आपूर्ति प्रदान करता है, दो से आठ सफेद एलईडी, और एलईडी द्वारा संचालित बूस्ट नियामक आईसी।
जिस तरह से एलसीडी स्क्रीन को चलाया जाता है
सरल मैट्रिक्स ड्राइव विधि ऊर्ध्वाधर और क्षैतिज इलेक्ट्रोड से बनी है, भाग को क्षैतिज वोल्टेज द्वारा नियंत्रित किया जाता है,और ऊर्ध्वाधर इलेक्ट्रोड तरल क्रिस्टल अणुओं को चलाने के लिए जिम्मेदार हैंटीएन और एसटीएन प्रकार के एलसीडी में, शुद्ध ड्राइव इलेक्ट्रोड विधि का उपयोग एक्स और वाई अक्षों का क्रॉस ड्राइव है, इसलिए यदि डिस्प्ले भाग बड़ा और बड़ा हो जाता है, तोकेंद्र इलेक्ट्रोड का प्रतिक्रिया समय अपेक्षाकृत लंबा हो सकता है. और स्क्रीन प्रदर्शन सुसंगत बनाने के लिए, समग्र गति धीमी हो जाएगी. इसे सरल रखने के लिए, यह लगता है कि सीआरटी मॉनिटर की स्क्रीन तेजी से पर्याप्त अद्यतन नहीं है, कि है,उपयोगकर्ता स्क्रीन झिलमिलाहट और कूद महसूस करेंगेया जब आपको तेज 3 डी एनीमेशन प्रदर्शित करने की आवश्यकता होती है, लेकिन डिस्प्ले की डिस्प्ले गति को बनाए नहीं रख सकता है, तो डिस्प्ले में देरी हो सकती है। इसलिए, शुरुआती एलसीडी मॉनिटर में कुछ आकार सीमाएं थीं,और वे फिल्में देखने या 3 डी गेम खेलने के लिए उपयुक्त नहीं थे.
सक्रिय मैट्रिक्स प्रत्येक तत्व के लिए इलेक्ट्रोड के एक सेट द्वारा संचालित है, जो एक DRAM लूप की तरह है, और प्रत्येक तत्व की स्थिति का प्रतिनिधित्व करने के लिए वोल्टेज को स्कैन (या एक निश्चित समय पर चार्ज) किया जाता है।इस स्थिति को सुधारने के लिए, तरल क्रिस्टल डिस्प्ले तकनीक को बाद में एक सक्रिय-मैट्रिक्स एड्रेसिंग द्वारा संचालित किया गया था,जो एक आदर्श उपकरण है अत्यधिक उच्च संकल्प के साथ एक उच्च डेटा घनत्व तरल क्रिस्टल डिस्प्ले प्रभाव प्राप्त करने के लिए. यह विधि पतली फिल्म तकनीक से बने सिलिकॉन ट्रांजिस्टर इलेक्ट्रोड का उपयोग करना है, और किसी भी डिस्प्ले बिंदु (पिक्सेल) को चालू और बंद करने के लिए स्कैनिंग विधि का उपयोग करना है।पतली फिल्म ट्रांजिस्टरों के गैर-रैखिक कार्य का उपयोग तरल क्रिस्टल के गैर-रैखिक कार्य की जगह पर किया जाता हैटीएफटी प्रकार के तरल क्रिस्टल डिस्प्ले में, प्रवाहकीय ग्लास को नेट के आकार की छोटी रेखा पर खींचा जाता है,और इलेक्ट्रोड पतली फिल्म ट्रांजिस्टर द्वारा व्यवस्थित मैट्रिक्स स्विच हैं, और प्रत्येक रेखा के चौराहे पर एक नियंत्रण बॉक्स है, हालांकि ड्राइविंग सिग्नल को प्रत्येक प्रदर्शन बिंदु पर जल्दी से स्कैन किया जाता है,लेकिन केवल इलेक्ट्रोड पर ट्रांजिस्टर मैट्रिक्स में चयनित प्रदर्शन बिंदु तरल क्रिस्टल अणु ड्राइव करने के लिए पर्याप्त वोल्टेज हो जाता है, ताकि तरल क्रिस्टल आणविक धुरी एक "उज्ज्वल" कंट्रास्ट में बदल जाता है, और प्रदर्शन बिंदु है कि चयनित नहीं है स्वाभाविक रूप से "गहरे" कंट्रास्ट है। इसलिए,यह द्रव क्रिस्टल विद्युत क्षेत्र प्रभाव की क्षमता पर प्रदर्शन समारोह की निर्भरता से बचा जाता है.

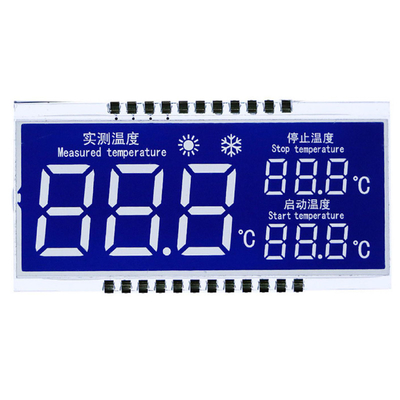

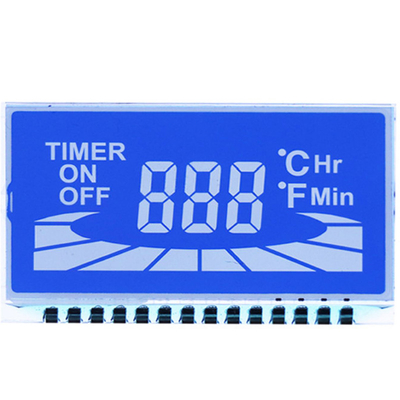

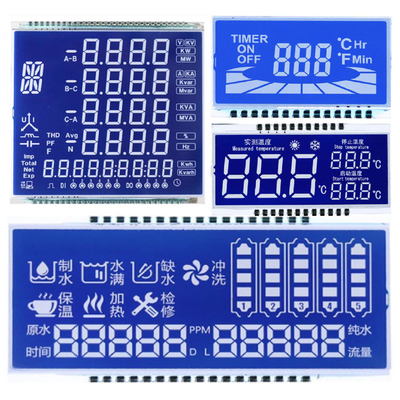

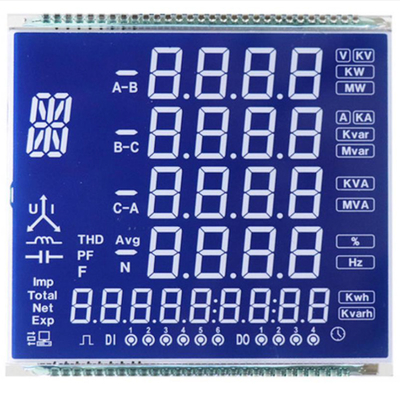

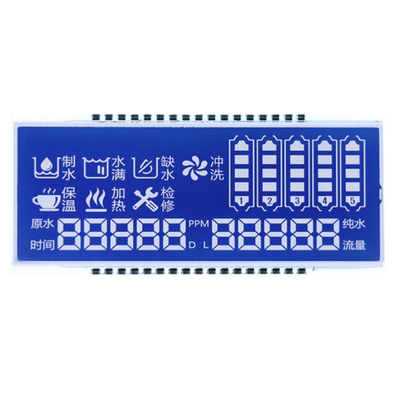

कस्टम एसटीएन एलसीडी पैनल, एसटीएन ब्लू मोड/पृष्ठभूमि सफेद वर्ण/फ़ॉन्ट डिस्प्ले, मेटल पिन कनेक्शन उत्पाद छवि
