उत्पाद विवरण:
|
| उत्पाद: | 2.8 इंच 480x480 गोल टीएफटी | संकल्प: | 480आरजीबी x 480डॉट्स |
|---|---|---|---|
| टच स्क्रीन: | क्षमता टच पैनल (CTP) वैकल्पिक | देखने की दिशा: | IPS फुल व्यूइंग एंगल |
| चालक आई.सी: | SC7701S | पिन नंबर: | 40 पिन |
| संबंध: | ZIF | भूतल चमक: | 450 सीडी/एम2 (निट्स) |
| इंटरफेस: | SPI-3W-RGB18 | एलईडी लाइफटाइम: | 40,000 घंटे |
| इनपुट वोल्ट: | 2.8 वी | ऊपर:: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस |
| टीएसटी:: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस | रूपरेखा आयाम: | 73(डब्ल्यू)×77.59(एच)×2.3(टी) मिमी |
| सक्रिय: | 70.13(W) x70.13(H) मिमी | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 40 पिन गोल टीएफटी एलसीडी डिस्प्ले मॉड्यूल,80°C गोल टीएफटी एलसीडी डिस्प्ले मॉड्यूल |
||
2.8 इंच 480x480 गोल TFT एलसीडी डिस्प्ले मॉड्यूल 40पिन ST7701S SPI आरजीबी इंटरफेस एलसीडी डिस्प्लेउत्पाद का वर्णन
SAEF TECHNOLOGY SFTO280HD-7069A-N एक विकर्ण आकार 2.8 ′′ इंच गोल आकार IPS प्रकार TFT एलसीडी डिस्प्ले 480x480 पिक्सेल के साथ है।
विशेषताएं:
| उत्पाद: | 2.8 इंच 480x480 गोल टीएफटी | संकल्पः | 480RGB X 480Dots |
|---|---|---|---|
| टच स्क्रीनः | क्षमता टच पैनल (CTP) वैकल्पिक | देखने की दिशा: | आईपीएस पूर्ण देखने का कोण |
| ड्राइवर आईसीः | SC7701S | पिन संख्याः | 40 पिन |
| कनेक्शनः | ZIF | सतह चमकः | 450 Cd/m2 (निट्स) |
| इंटरफ़ेसः | SPI-3W-RGB18 | एलईडी जीवनकालः | 40,000 घंटे |
| इनपुट वोल्टेजः | 2.8 वी | शीर्षः | -20°C से +70°C |
| Tst:: | -30°C से +80°C तक | रूपरेखा आयामः | 73 ((W)) × 77.59 ((H) × 2.3 ((T) एमएम |
| सक्रियः | 70.13(W) X70.13(H) एमएम | अनुपालन: | REACH और RoHS अनुरूप |
तर्क के लिए बिजली आपूर्ति वोल्टेज (वीडीडी): 1.6 ~ 3.3 वी, विशिष्ट मूल्य 2.8 वी है।
इनपुट वोल्टेज (Vin): VDD+0.3 V
नोट1: पूर्ण अधिकतम रेटिंग वह सीमा मान है जिसके ऊपर आईसी टूट सकता है। वे संचालन सुनिश्चित नहीं करते हैं।
नोट2: परिवेश के तापमान के आधार पर पृष्ठभूमि का रंग थोड़ा बदल जाता है। यह घटना प्रतिवर्ती है।
ता०७०°C: ७५% आरएच मैक्स
Ta> 70°C: 70°C पर पूर्ण आर्द्रता 75% आरएच आर्द्रता से कम होनी चाहिए
नोट3: -30 डिग्री सेल्सियस पर Ta <48 घंटे होगा, 80 डिग्री सेल्सियस पर <120 घंटे होगा
गोल टीएफटी एलसीडी डिस्प्ले सीरियल, टच स्क्रीन के साथ और बिना, एंड्रॉयड प्लेयर के साथ, एचडीएमआई सिग्नल इंटरफ़ेस के साथ

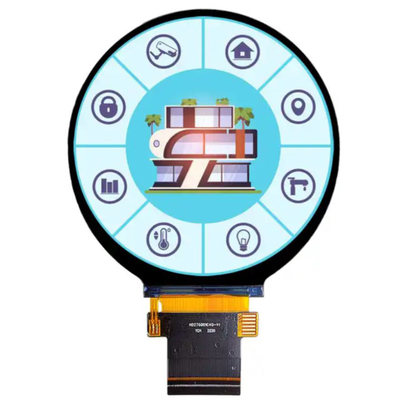

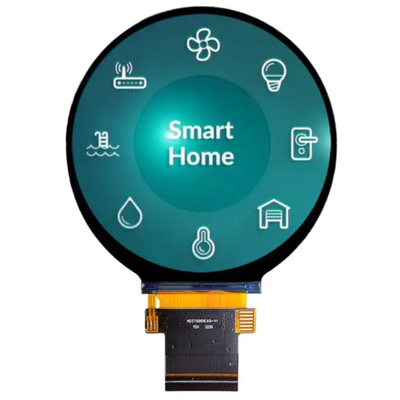

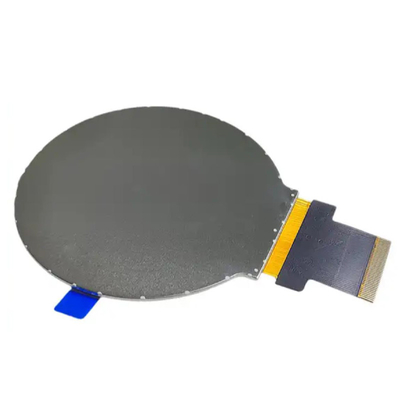

2.8 इंच 480x480 गोल TFT एलसीडी डिस्प्ले मॉड्यूल 40पिन ST7701S SPI आरजीबी इंटरफेस एलसीडी डिस्प्लेउत्पादचित्रण
2.8 इंच 480x480 गोल TFT एलसीडी डिस्प्ले मॉड्यूल 40पिन ST7701S SPI आरजीबी इंटरफेस एलसीडी डिस्प्लेउत्पादचित्र
नीचे के रूप में सीटीपी उत्पाद छवि के साथ
एक परिपत्र स्क्रीन का संकल्प कैसे वर्णित किया गया है?
वास्तव में एलसीडी परिपत्र एलसीडी स्क्रीन का प्रदर्शन सिद्धांत पारंपरिक आयताकार एलसीडी स्क्रीन के समान है,लेकिन एलसीडी कांच के उत्पादन प्रौद्योगिकी और स्क्रीन मापदंडों के समायोजन के माध्यम से, परिपत्र स्क्रीन को सामान्य रूप से परिपत्र अवस्था में प्रदर्शित किया जा सकता है। निर्णायक कारक के लिए कुंजी ड्राइव स्कीम का डिजाइन और सूत्र है, अर्थात,कैसे गोल एलसीडी स्क्रीन और मदरबोर्ड के बीच एक अच्छा पुल स्थापित करने के लिएपरिपत्र एलसीडी स्क्रीन का उपयोग मूल रूप से स्मार्ट उपकरणों पर किया जाता है और ड्राइवर योजनाओं, यूआई इंटरफेस डिजाइन योजनाओं आदि पर अधिक ध्यान दिया जाता है।बुद्धिमान और उच्च अंत एलसीडी डिस्प्ले उत्पाद. डिस्प्ले का आकार अपेक्षाकृत छोटा है, और आमतौर पर 2.1 इंच, 2.36 इंच, 3.4 इंच, 6.2 इंच आदि का उपयोग किया जाता है।जैसे कि स्क्रीन के चारों ओर डिस्प्ले स्क्रीन चाप स्क्रीन पर नहीं है, या आर्क के चारों ओर आर्क सफेद है।
यह एक वर्ग स्क्रीन का एक उदाहरण है, यदि पीले वर्ग पिक्सेल हैं, तो एंड्रॉइड पहनने वाले डिवाइस की स्क्रीन लाल सर्कल के बाहर पिक्सेल (स्क्रीन) को शारीरिक रूप से काटकर बनाई जाती है।
तो मशीन स्वयं इस गोल स्क्रीन को कैसे समझती है?
मशीन के भीतर सॉफ्टवेयर तर्क अभी भी एक वर्ग स्क्रीन के रूप में काम करता है, अर्थात सॉफ्टवेयर स्तर पर, चार कोनों जो काट दिया गया है सॉफ्टवेयर तर्क में मौजूद हैं।
परिपत्र स्क्रीन कैसे काम करती है
कृत्रिम रूप से सॉफ्टवेयर प्रणाली को संशोधित करें ताकि सॉफ्टवेयर इंटरफ़ेस की सामग्री केवल सर्कल क्षेत्र में प्रदर्शित हो, चार कोनों को कवर करें जो मौजूद नहीं हैं।
परिपत्र एलसीडी स्क्रीन अनुप्रयोग क्षेत्र
परिपत्र एलसीडी स्क्रीन का उपयोग वर्तमान में चिकित्सा उपचार, केंद्रीय नियंत्रण, संग्रहालयों, विज्ञान और प्रौद्योगिकी संग्रहालयों, सम्मेलन कक्षों, शहरी योजना प्रदर्शनी हॉल, वित्तीय मीडिया केंद्रों,बड़े सुपरमार्केट और शॉपिंग मॉल.
