उत्पाद विवरण:
|
| कीवर्ड: | यूएसबी सीटीपी के साथ 23.8 इंच एलवीडीएस टीएफटी | एलसीडी इंटरफ़ेस: | एलवीडीएस |
|---|---|---|---|
| संकल्प: | 1920*1080 पिक्सल | एलसीडी आकार: | 543 x 317.4 x 11.1 मिमी |
| सक्रिय क्षेत्र: | 527.4 x 296.46 मिमी | सीटीपी इंटरफ़ेस: | USB |
| टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) | भूतल चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 |
| संचालन तापमान।: | 0 ℃ से + 50 ℃ | भंडारण अस्थायी।: | -20 ℃ से + 60 ℃ |
| डिस्प्ले प्रकार: | आईपीएस पूर्ण देखने के कोण | सतह उपचार: | धुंध 25%, 3H |
| इसके विपरीत अनुपात: | 1000 | प्रदर्शन रंग: | 16.7 एम |
| एलईडी लाइफटाइम: | 30,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 23.8 इंच पीसीएपी टीएफटी डिस्प्ले,1920*1080 PCAP TFT डिस्प्ले |
||
23.8 इंच एलवीडीएस एफएचडी 1920*1080 पीसीएपी टीएफटी डिस्प्ले विथ यूएसबी कैपेसिटिव टच उत्पाद परिचय
SFTO2380SY-7090A-CT एक रंग सक्रिय मैट्रिक्स TFT एलसीडी मॉड्यूल है जो एक सक्रिय स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFTs (थिन फिल्म ट्रांजिस्टर) का उपयोग करता है। इस मॉड्यूल में 23.5 एमबी / सेमी की गति है।पूर्ण-एचडी संकल्पों (1920 क्षैतिज द्वारा 1080 ऊर्ध्वाधर पिक्सेल सरणी) के साथ 8 इंच विकर्ण मापा सक्रिय एक क्षेत्रप्रत्येक पिक्सेल को रेड, ग्रीन, ब्लू डॉट्स में विभाजित किया गया है जो ऊर्ध्वाधर पट्टी में व्यवस्थित हैं और यह मॉड्यूल 16.7M ((round up) ((6bit+2FRC) रंगों और 45% रंग पैमाना प्रदर्शित कर सकता है।नोटबुक पीसी के लिए प्रयुक्त टीएफटी-एलसीडी पैनल. बैक-लाइट ड्राइविंग के लिए एलईडी ड्राइवर इस मॉडल में बनाया गया है. सभी इनपुट सिग्नल एलवीडीएस इंटरफ़ेस संगत हैं.
विशेषताएं
| कीवर्डः | 23.8 इंच एलवीडीएस टीएफटी यूएसबी सीटीपी के साथ |
| एलसीडी इंटरफ़ेसः | एलवीडीएस |
| संकल्पः | 1920*1080 पिक्सल |
| सीटीपी इंटरफ़ेसः | यूएसबी |
| सतह चमकः | 300 Cd/m2 - 1000 Cd/m2 |
| एलसीडी आकारः | 543 X 317.4 X 11.1 मिमी |
| सक्रिय क्षेत्रः | 527.4 X 296.46 मिमी |
| भंडारण तापमानः | -20°C से +60°C तक |
| सतह उपचार: | धुंध 25%, 3H |
| प्रदर्शन रंगः | 16.7 एम |
| टच स्क्रीनः | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| परिचालन तापमानः | 0°C से +50°C तक |
| प्रदर्शन प्रकारः | आईपीएस पूर्ण देखने के कोण |
| कंट्रास्ट अनुपातः | 1000 |
| एलईडी जीवनकालः | 30,000 घंटे |
| अनुपालन: | REACH और RoHS अनुरूप |
*इस 23.8 इंच के टीएफटी डिस्प्ले में उच्च गति प्रतिक्रिया विशेषताएं हैं।
* टीएफटी डिस्प्ले 23.8 इंच का उत्पाद ही 6-बिट (हाय-एफआरसी) रंग गहराई है और 16.7M रंग प्रदर्शित करता है।
* यह 23.8 मॉनिटर एक अंतर्निहित किनारा प्रकार (LED) बैकलाइट है।
* इस पीसीएपी 23.8 इंच के मॉनिटर में अच्छा रंग संतृप्ति है और आरजीबी 98% और एनटीएससी 72% के साथ संगत है।
* इस 23.8 टीएफटी मॉनिटर में अल्ट्रा-हाई ब्राइटनेस और कंट्रास्ट है, ब्राइटनेस 1000nits-1500nits हो सकती है, जो सूर्य के प्रकाश में पूरी तरह से पठनीय है, और साथ ही,एलसीडी कम प्रतिबिंब और व्यापक देखने के कोण का कार्य है.
* यह 23.8 औद्योगिक टीएफटी डिस्प्ले स्क्रीन केवल डीई (डेटा सक्षम) है।
यह 23.8 मेडिकल ग्रेड का मॉनिटर एक ग्रीन और पर्यावरण के अनुकूल उत्पाद है, जो रोह और हेलोजन मुक्त है।
* यह 23.8 इंच का TFT कैपेसिटिव टच स्क्रीन मॉनिटर TEO 6.0 और ES6.0 मानकों के अनुरूप है।
* यह 23.8 इंच का TFT कैपेसिटिव टच स्क्रीन मॉनिटर गामा सुधार कार्य के साथ आता है।
23.8 इंच एलवीडीएस एफएचडी 1920*1080 पीसीएपी टीएफटी डिस्प्ले विथ यूएसबी कैपेसिटिव टचप्रोडक्ट इमेज

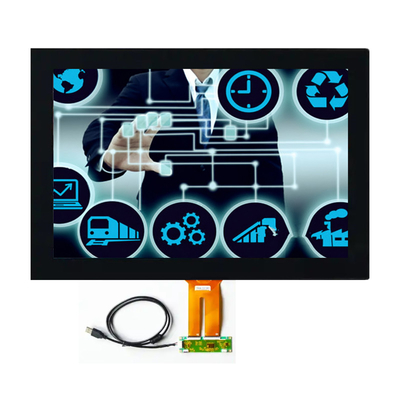

(यूएसबी कैपेसिटिव टच स्क्रीन के साथ, टच लेंस/कवर ग्लास अनुकूलन योग्य है)

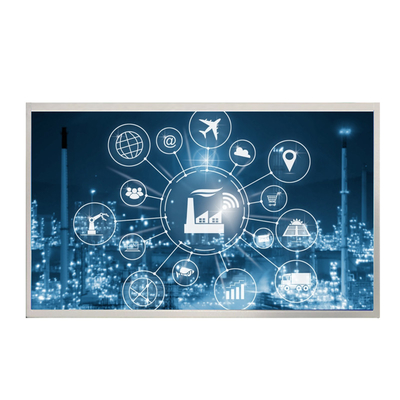

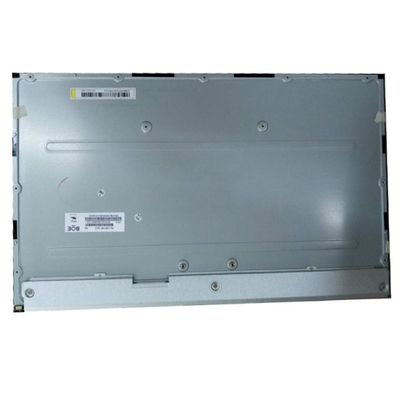

(टच स्क्रीन के बिना)
23.8 इंच एलवीडीएस एफएचडी 1920*1080 पीसीएपी टीएफटी डिस्प्ले यूएसबी कैपेसिटिव टच उत्पाद ड्राइंग के साथ
कारखाने की सुविधाएँ और प्रमाणपत्र
हैंडलिंग और सावधानियां
(1) मॉड्यूल निकालने पर सावधानियां
> पैकेज से मॉड्यूल निकालते समय केवल थैली उठाएं।
(2) मॉड्यूल को संभालने के लिए सावधानियां
> चूंकि इलेक्ट्रोस्टैटिक डिस्चार्ज एलसीडी मॉड्यूल को तोड़ सकते हैं, एलसीडी को संभालें
एलसीडी पैनल की सतह से एक सुरक्षा शीट को हटा दें
जितना संभव हो उतना धीरे-धीरे।
चूंकि एलसीडी पैनल और बैक-लाइट तत्व नाजुक कांच सामग्री से बने हैं,
एलसीडी मॉड्यूल पर आवेग और दबाव से बचना चाहिए।
> चूंकि ध्रुवीकरण की सतह बहुत नरम है और आसानी से खरोंच हो जाती है, इसलिए नरम सूखी
सफाई के लिए रसायनों के बिना कपड़े।
> एलसीडी मॉड्यूल काम करते समय इंटरफ़ेस कनेक्टर को न खींचें और न ही बाहर निकालें।
> मॉड्यूल डिस्प्ले साइड को एक सपाट क्षैतिज विमान पर नीचे रखें।
> कनेक्टर्स और केबलों को सावधानी से संभालें।
(3) ऑपरेशन के लिए सावधानियां
> जब मॉड्यूल काम कर रहा हो, तो CLK, ENAB संकेतों को न खोएं।
इन संकेतों खो जाता है, एलसीडी पैनल क्षतिग्रस्त हो जाएगा।
> आपूर्ति वोल्टेज अनुक्रम का पालन करें। यदि गलत अनुक्रम लागू किया जाता है, मॉड्यूल
क्षतिग्रस्त हो जाएगा।
(4) वायुमंडल के लिए सावधानियां
> ओस की बूंदों के वातावरण से बचना चाहिए।
> एलसीडी मॉड्यूल को उच्च तापमान और/या
आर्द्रता वाले वातावरण में, विद्युत संवाहक बहुलक पैकिंग बैग में और अपेक्षाकृत कम तापमान वाले वातावरण में भंडारण की सिफारिश की जाती है।
(5) मॉड्यूल की विशेषताओं के लिए सावधानियां
उत्पाद की उम्र बढ़ने के दौरान एलसीडी मॉड्यूल पर फिक्स्ड पैटर्न डेटा सिग्नल लागू न करें।
> लंबे समय तक फिक्स्ड पैटर्न लगाने से इमेज चिपक सकती है।
(6) अन्य सावधानियां
> एलसीडी मॉड्यूल को अलग न करें और/या फिर से न लगाएं।
> परिवर्तनीय प्रतिरोधक या स्विच आदि को फिर से समायोजित न करें।
> मरम्मत या आदि के लिए मॉड्यूल वापस करते समय, कृपया मॉड्यूल को पैक करें ताकि यह टूट न जाए। हम मूल शिपिंग पैकेज का उपयोग करने की सलाह देते हैं।
