उत्पाद विवरण:
|
| उत्पाद: | खंड एलसीडी डिस्प्ले | प्रदर्शन प्रणाली: | सकारात्मक/नकारात्मक, प्रतिबिंबात्मक/प्रतिबिंबात्मक |
|---|---|---|---|
| ड्राइविंग की स्थिति: | 1/8 शुल्क या अनुकूलन योग्य | प्रचालन वोल्टेज: | 3.0 वी |
| प्रकाशिकी: | 6:00 | डिस्प्ले प्रकार: | ट्रांसफ्लेक्टिव/रिफ्लेक्टिव/ट्रांसमिसिव |
| आकार: | अनुकूलन | बैकलाइट: | सफ़ेद/एम्बर/नीला/पीला |
| संचालन तापमान: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस | भंडारण अस्थायी।: | -35 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
| संबंध: | धातु पिन कनेक्शन | बिंदु स्थान: | 0.1 मिमी |
| प्रतिक्रिया समय: | 0.1 एमएस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | ST7035 खंड एलसीडी डिस्प्ले,अनुकूलित नकारात्मक खंड एलसीडी डिस्प्ले,HT1621 सेगमेंट एलसीडी डिस्प्ले |
||
एचटी1621 कंट्रोलर सेगमेंट एलसीडी डिस्प्ले मॉड्यूल, बैकलाइट के साथ सेगमेंट एलसीडी डिस्प्ले अनुकूलित करें
चलो 1621-खंड एलसीडी स्क्रीन की विशेषताओं पर एक नज़र डालते हैं
* ऑपरेटिंग वोल्टेज 2.4 --5.2V * एम्बेडेड 256KHz आरसी ऑसिलेटर
* बाहरी 32KHz चिप या 256KHz आवृत्ति स्रोत इनपुट कनेक्ट किया जा सकता है
* 1/2बाइस या 1/3बाइस पूर्वाग्रह और 1/2 duty, 1/3 duty, 1/4 duty के कार्य चक्र का चयन योग्य
* ऑन-चिप समय-आधार आवृत्ति स्रोत
* बज़र दो आवृत्तियों के साथ चुना जा सकता है
* अंतर्निहित टाइमबेस जनरेटर और वॉचडॉग टाइमर WDT
* टाइमबेस या वॉचडॉग टाइमर ओवरफ्लो आउटपुट
* आठ समय-आधार/वॉचडॉग टाइमर घड़ी स्रोत
* एक 32 सेगएक्स 4कॉम एलसीडी ड्राइवर 32 एक्स 4-बिट डिस्प्ले रैम मेमोरी के साथ
* चार तार सीरियल इंटरफेस /सीएस, DATA, WR, आरडी, आम तौर पर आरडी द्वारा उपयोग नहीं किया जाता है
* चिप पर एलसीडी ड्राइव आवृत्ति 64 हर्ट्ज पर समायोजित नहीं है
* सॉफ्टवेयर विन्यास विशेषताएंः डेटा मोड और कमांड मोड दो कमांड
* एलसीडी ऑपरेटिंग वोल्टेज (विपरीत समायोजन) को समायोजित करने के लिए वीएलसीडी पिन प्रदान किए जाते हैं
एलसीडी तार्किक तालिका अनुरूपता
HT1621 की RAM ऊपर के चित्र में तार्किक तालिका के अनुरूप है. यह एक अच्छी समझ है,
HT1621 32 पते के अनुरूप है और प्रत्येक पते के अनुरूप है 4 COM डेटा
उदाहरण के लिए, यदि 0 पता 0X08 पर लिखा जाता है तो SGE0 का T1 चालू होता है
0X01 लिखें SGE0 के 1F प्रकाश के अनुरूप है
0X02 SGE0 के अनुरूप 1G चमक लिखें
लिखें 0X07 SGE0 के 1E, 1G, और 1F एक साथ जलाया जाता है
0X0F लिखें सभी 1E, 1G, 1F, और T1 SGE0 के उज्ज्वल हैं
HT1621 को लगातार लिखा जा सकता है, और एक समय में दो पते लिखना सबसे अच्छा है, ताकि टेबल टेबल बनाना आसान हो, और यह लिखना आसान हो।
उदाहरण के लिए, पहले दो पते 0XF7 लिखे जाते हैं जो SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B, और 1A के अनुरूप हैं, सभी जलाए जाते हैं, ताकि एक पूर्ण "8" वर्ण प्रदर्शित हो।
एलसीडी डिस्प्ले बनाने के लिए, इन निर्देशों को आईसी के आरंभिकरण में लिखा जाना चाहिए।
सबसे पहले, आइए समझते हैं कि निर्देश क्या हैं और डेटा क्या है
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
100 के पहले तीन अंक निर्देश के ध्वज बिट्स हैं, और पिछले 9 बिट्स निर्देश मान हैं
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
पहले तीन अंक 101 डेटा के झंडा बिट्स हैं, और पिछले 8 बिट्स डेटा हैं
यानी, 100 के पहले तीन अंकों को देखकर निर्देश का प्रतिनिधित्व करता है, और 101 के पहले तीन अंकों को देखकर डेटा का प्रतिनिधित्व करता है
| उत्पाद: | HT1621 नियंत्रक खंड एलसीडी | प्रदर्शन मोडः | सकारात्मक/नकारात्मक, प्रतिबिंबात्मक/प्रतिबिंबात्मक |
|---|---|---|---|
| ड्राइविंग की स्थितिः | 1/8 शुल्क या अनुकूलन योग्य | ऑपरेटिंग वोल्टेजः | 3.0 वी |
| ऑप्टिक्सः | 6:00 या मूल्यमान्यता योग्य | प्रदर्शन प्रकारः | प्रतिबिंबित / प्रतिबिंबित / प्रसारण |
| आकारः | अनुकूलन योग्य | बैकलाइटः | सफेद/अम्बर/नीला/पीला |
| ऑपरेटिंग टेम्पः | -30°C से +80°C तक | भंडारण तापमानः | -35°C से +85°C |
| कनेक्शनः | धातु पिन कनेक्शन | डॉट स्पेस: | 0.1 मिमी |
| प्रतिक्रिया समयः | 0.1 एमएस | अनुपालन: | REACH और RoHS अनुरूप |

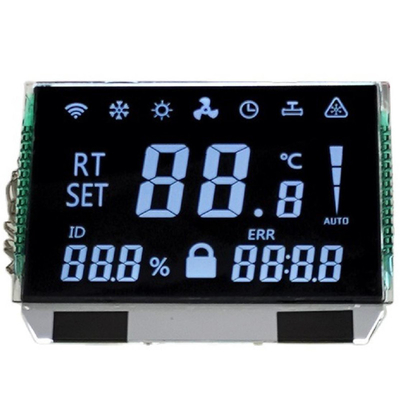

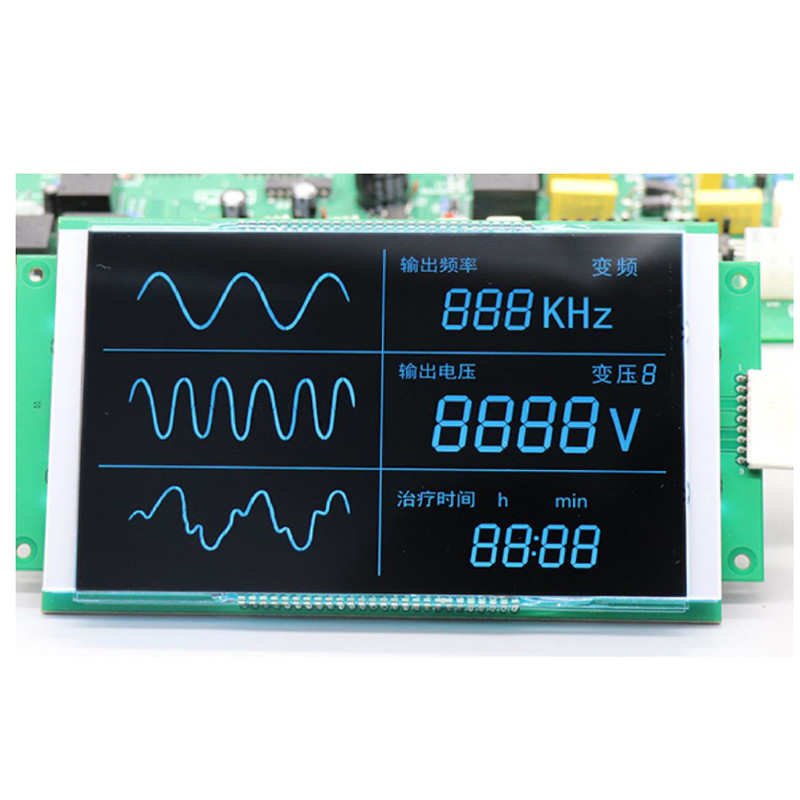

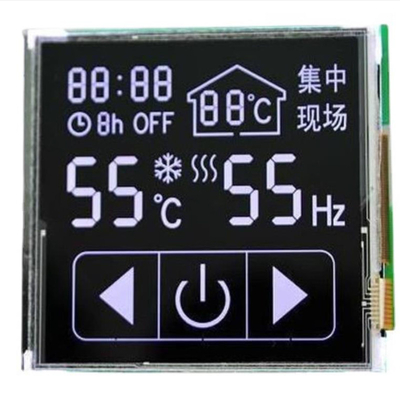

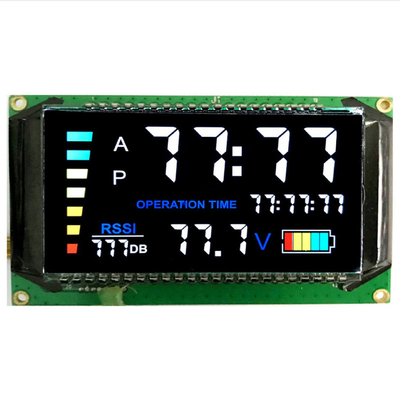

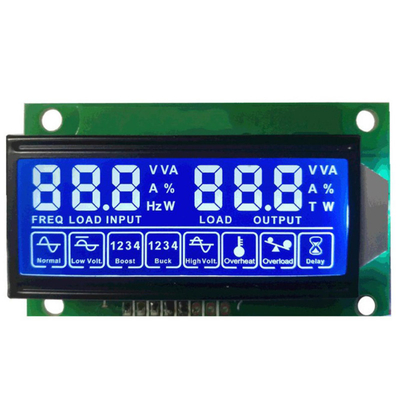

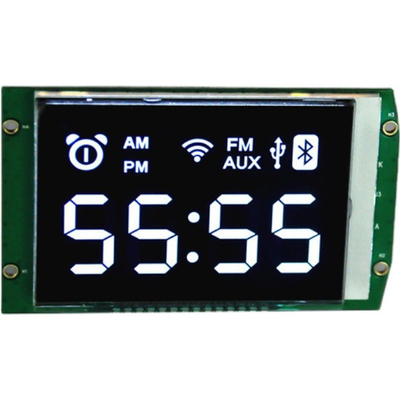

कस्टम नकारात्मक खंड VATN एलसीडी डिस्प्ले HT1621 ST7035 नियंत्रक के साथ उत्पाद चित्र
कारखाने की सुविधाएँ और प्रमाणपत्र
हमें क्यों चुनें?
1.हम एलसीडी डिस्प्ले कस्टम समाधान प्रदान करते हैं
क्या आपके उत्पाद में विशेष अनुप्रयोग आवश्यकताएं, विद्युत विनिर्देश, ऑप्टिकल विनिर्देश, स्पर्श विशेषताएं, या यांत्रिक आयाम हैं जिन्हें अनुकूलित डिस्प्ले की आवश्यकता होती है?SAEF आपकी कस्टम एलसीडी आवश्यकताओं को पूरा कर सकता है.
2. टच स्क्रीन और डिस्प्ले के लिए कुल समाधान
क्या आप टच स्क्रीन और डिस्प्ले स्क्रीन को इकट्ठा करने के बारे में चिंतित हैं?एसएईएफ वायु और ऑप्टिकल बॉन्डिंग सेवा सहित प्रतिरोधी और कैपेसिटिव मल्टी-टच समाधान सहित कस्टम और मानक टच स्क्रीन प्रदान कर सकता है।.
3.गुणवत्ता की विश्वसनीयता के प्रति प्रतिबद्धता
एसएईएफ आईएसओ9001: 2015 और आईएसओ14000 द्वारा योग्य है, जो वैश्विक बाजारों में रोएचएस, रीच और अन्य पर्यावरणीय नियमों को पूरा करता है। हम विनिर्माण आईक्यूसी,पीक्यूसी और ओक्यूसी प्रबंधन के माध्यम से गुणवत्ता सुनिश्चित करते हैं,विश्वसनीयता और उम्र बढ़ने का परीक्षण.
4.दीर्घकालिक आपूर्ति
सामान्य परिस्थितियों में, हमारे द्वारा अनुशंसित उत्पादों की आपूर्ति 5 वर्ष से अधिक समय तक की जा सकती है।हम आपकी दीर्घकालिक आपूर्ति आवश्यकताओं को सुनिश्चित करने के लिए अग्रिम में वैकल्पिक योजनाएं बनाएंगे.
