उत्पाद विवरण:
|
| उत्पाद: | HT1621/DP1621 नियंत्रक खंड एलसीडी | प्रदर्शन प्रणाली: | सकारात्मक/नकारात्मक, प्रतिबिंबात्मक/प्रतिबिंबात्मक |
|---|---|---|---|
| ड्राइविंग की स्थिति: | 1/4 कर्तव्य या अनुकूलन योग्य | प्रचालन वोल्टेज: | 3.0 वी |
| प्रकाशिकी: | 6:00 | डिस्प्ले प्रकार: | ट्रांसफ्लेक्टिव/रिफ्लेक्टिव/ट्रांसमिसिव |
| आकार: | अनुकूलन | बैकलाइट: | सफ़ेद/एम्बर/नीला/पीला |
| संचालन तापमान: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस | भंडारण अस्थायी।: | -35 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
| संबंध: | धातु पिन कनेक्शन | बिंदु स्थान: | 0.1 मिमी |
| अनुपालन: | पहुंच और RoHS अनुपालन | प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| प्रमुखता देना: | 7 सेगमेंट सीओबी एसपीआई इंटरफेस मीटर,टच एलसीडी डिस्प्ले स्क्रीन मॉड्यूल,7 खंड खंड एलसीडी डिस्प्ले |
||
चीन एलसीडी निर्माता अनुकूलित खंड COB HT1621 DP1621 आईसी एसपीआई एमयूसी इंटरफ़ेस एलसीडी डिस्प्ले स्क्रीन मॉड्यूल
HT1621 के साथ संगत, DP1621 एक डॉट मैट्रिक्स मेमोरी मैपिंग एलसीडी ड्राइवर चिप है, जो 128 बिंदुओं (32SEG*4COM) तक एलसीडी स्क्रीन के साथ-साथ 2COM और 3COM के साथ एलसीडी स्क्रीन का समर्थन कर सकती है।एकल चिप माइक्रो कंप्यूटर प्रदर्शन मापदंडों को विन्यस्त कर सकते हैं और 3/4 संचार पिन के माध्यम से प्रदर्शन डेटा भेजने, और कमांड के माध्यम से ऊर्जा-बचत मोड में भी प्रवेश कर सकते हैं।
DP1621 चिप विशेषताएं
◆ वैकल्पिक HT1621B के साथ संगत
◆ निर्मित 256KHz आरसी ऑसिलेटर
◆ इसे 32KHz चिप या 256KHz आवृत्ति स्रोत इनपुट से जोड़ा जा सकता है
◆ 1/2 या 1/3 पूर्वाग्रह और 1/2, 1/3 या 1/4 कार्य चक्र चुना जा सकता है
◆ कार्यरत वोल्टेज: 2.4~ 5.2V
◆ चिप पर समय आधारित आवृत्ति स्रोत
◆ बज़र दो आवृत्तियों का चयन कर सकता है
◆ बिजली की खपत को कम करने के लिए बिजली की बचत के आदेश का उपयोग किया जा सकता है
◆ अंतर्निहित टाइमबेस जनरेटर और वॉचडॉग टाइमर (WDT)
◆ टाइम बेस या वॉचडॉग टाइमर ओवरफ्लो आउटपुट
◆ आठ टाइम-बेस/वॉचडॉग टाइमर घड़ी स्रोत
◆ 1 x 32x4 एलसीडी ड्राइवर
◆ 32x4 बिट डिस्प्ले रैम मेमोरी
◆ चार तारों वाला सीरियल इंटरफेस
◆ ऑन-चिप एलसीडी ड्राइव आवृत्ति स्रोत
◆ सॉफ्टवेयर कॉन्फ़िगरेशन सुविधाएँ
◆ डेटा मोड और कमांड मोड कमांड
◆ डेटा एक्सेस के तीन तरीके
◆ एलसीडी ऑपरेटिंग वोल्टेज को समायोजित करने के लिए वीएलसीडी पिन उपलब्ध हैं
◆ पैकेजः LQFP44/LQFP48/SSOP48
| उत्पाद: | HT1621/DP1621 नियंत्रक खंड एलसीडी | प्रदर्शन मोडः | सकारात्मक/नकारात्मक, प्रतिबिंबात्मक/प्रतिबिंबात्मक |
|---|---|---|---|
| ड्राइविंग की स्थितिः | ड्यूटी या अनुकूलन योग्य | ऑपरेटिंग वोल्टेजः | 3.0 वी |
| ऑप्टिक्सः | 6:00 | प्रदर्शन प्रकारः | प्रतिबिंबित / प्रतिबिंबित / प्रसारण |
| आकारः | अनुकूलन योग्य | बैकलाइटः | सफेद/अम्बर/नीला/पीला |
| ऑपरेटिंग टेम्पः | -30°C से +80°C तक | भंडारण तापमानः | -35°C से +85°C |
| कनेक्शनः | धातु पिन कनेक्शन | डॉट स्पेस: | 0.1 मिमी |
| अनुपालन: | REACH और RoHS अनुरूप | प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |

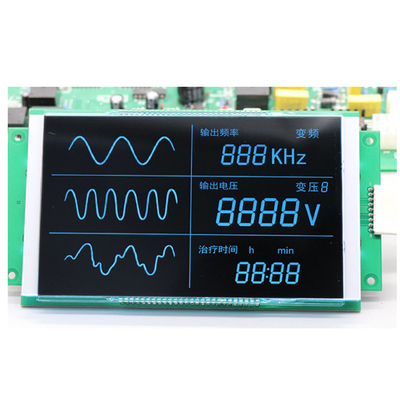

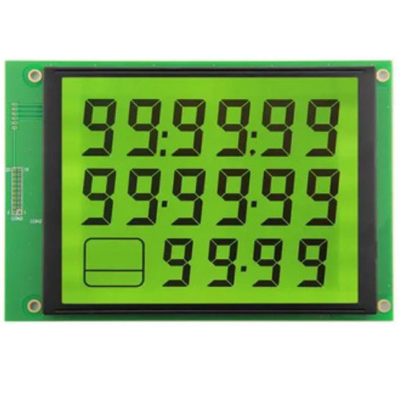

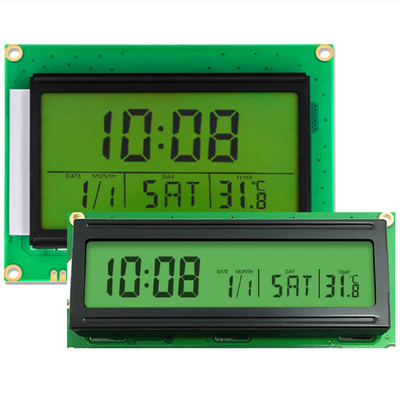

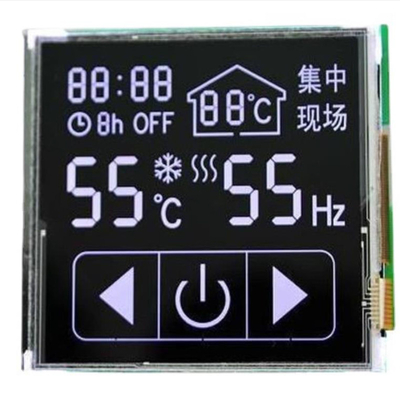

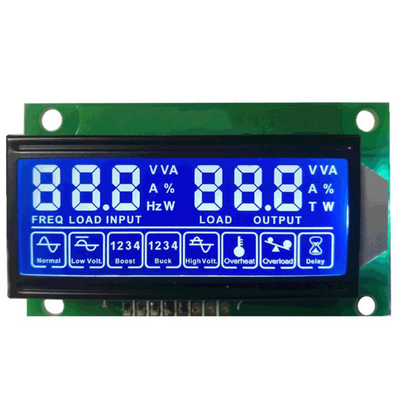

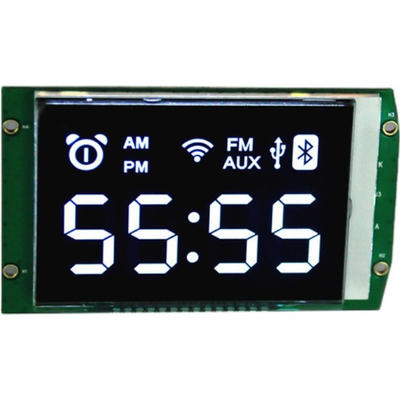

चीन एलसीडी निर्माता अनुकूलित खंड COB HT1621 DP1621 IC SPI MUC इंटरफ़ेस एलसीडी डिस्प्ले स्क्रीन मॉड्यूल उत्पाद चित्र
सुविधाएं और रणनीतिक ग्राहक
हमें क्यों चुनें?
1.हम एलसीडी डिस्प्ले कस्टम समाधान प्रदान करते हैं
क्या आपके उत्पाद में विशेष अनुप्रयोग आवश्यकताएं, विद्युत विनिर्देश, ऑप्टिकल विनिर्देश, स्पर्श विशेषताएं, या यांत्रिक आयाम हैं जिन्हें अनुकूलित डिस्प्ले की आवश्यकता होती है?SAEF आपकी कस्टम एलसीडी आवश्यकताओं को पूरा कर सकता है.
2.टच स्क्रीन और डिस्प्ले के लिए कुल समाधान
क्या आप टच स्क्रीन और डिस्प्ले स्क्रीन को इकट्ठा करने के बारे में चिंतित हैं?एसएईएफ वायु और ऑप्टिकल बॉन्डिंग सेवा सहित प्रतिरोधी और कैपेसिटिव मल्टी-टच समाधान सहित कस्टम और मानक टच स्क्रीन प्रदान कर सकता है।.
3.गुणवत्ता विश्वसनीयता के प्रति प्रतिबद्धता
एसएईएफ आईएसओ9001: 2015 और आईएसओ14000 द्वारा योग्य है, जो वैश्विक बाजारों में रोएचएस, रीच और अन्य पर्यावरणीय नियमों को पूरा करता है। हम विनिर्माण आईक्यूसी,पीक्यूसी और ओक्यूसी प्रबंधन के माध्यम से गुणवत्ता सुनिश्चित करते हैं,विश्वसनीयता और उम्र बढ़ने का परीक्षण.
4.दीर्घकालिक आपूर्ति
सामान्य परिस्थितियों में, हमारे द्वारा अनुशंसित उत्पादों की आपूर्ति 5 वर्ष से अधिक समय तक की जा सकती है।हम आपकी दीर्घकालिक आपूर्ति आवश्यकताओं को सुनिश्चित करने के लिए अग्रिम में वैकल्पिक योजनाएं बनाएंगे.
संपर्क
ck@saef.com.cn पर पूछताछ करने के लिए आपका स्वागत है
खोज कीवर्डःटीएन एलसीडी, वीए एलसीडी, वैटएन एलसीडी, एचटीएन एलसीडी, एसटीएन एलसीडी, एफएसटीएन एलसीडी, ईबीटीएन एलसीडी, तापमान और आर्द्रता मीटर एलसीडी, इलेक्ट्रॉनिक पैमाने एलसीडी, मल्टीमीटर एलसीडी, स्मार्ट मीटर एलसीडी, पानी मीटर एलसीडी, गैस मीटर एलसीडी,बैंक मनी काउंटर एलसीडी, कैश रजिस्टर एलसीडी, स्टॉक मशीन एलसीडी, टेलीफोन एलसीडी, वॉकी-टॉकी एलसीडी, मालिश एलसीडी, ट्रेडमिल एलसीडी, वसा मीटर एलसीडी, एयर कंडीशनर एलसीडी, ऑडियो एलसीडी. कार डीवीडी एलसीडी, माइक्रोवेव ओवन एलसीडी.रिमोट कंट्रोलर एलसीडी, सीखने की मशीन एलसीडी, इलेक्ट्रॉनिक शब्दकोश एलसीडी, एमपी 3 एलसीडी, कंप्यूटर, नियंत्रण एलसीडी पैनल, सीएनसी ईंधन भरने की मशीन एलसीडी, औद्योगिक कंप्यूटर एलसीडी, गेम कंसोल एलसीडी, शाश्वत कैलेंडर एलसीडी, घड़ी एलसीडी।उपकरण एलसीडीहेल्थकेयर मशीन एलसीडी, थर्मोस्टेट एलसीडी, घरेलू उपकरण एलसीडी, लिफ्ट एलसीडी, लिफ्ट के लिए एलसीडी।
खंड एलसीडी प्रोग्रामिंग कौशल
सबसे पहले, खंडित तरल क्रिस्टल के बुनियादी मापदंड
1कार्यः कार्य चक्र
इस पैरामीटर को आम तौर पर ड्यूटी की संख्या या कॉम की संख्या भी कहा जाता है और सेगमेंट लिक्विड क्रिस्टल आम तौर पर समय विभाजन गतिशील स्कैनिंग के ड्राइविंग मोड को अपनाता है, इस मोड में,प्रत्येक कॉम के प्रभावी गेटिंग समय का पूरे स्कैनिंग चक्र के अनुपात, यानी, कार्य चक्र, निश्चित है, 1/com की संख्या के बराबर है।
2पूर्वाग्रह: पूर्वाग्रह
एलसीडी के एसईजी/सीओएम का ड्राइविंग तरंगरूप एक एनालॉग सिग्नल है और प्रत्येक स्तर के एनालॉग वोल्टेज का एलसीडी के उच्चतम आउटपुट वोल्टेज के अनुपात को पूर्वाग्रह कहा जाता है और आम तौर पर,पूर्वाग्रह सबसे कम वोल्टेज और उच्चतम आउटपुट वोल्टेज के अनुपात के रूप में व्यक्त किया जाता हैसामान्य तौर पर बोलते हुए, पूर्वाग्रह और कर्तव्य के बीच एक निश्चित संबंध है, कर्तव्य की संख्या जितनी अधिक होगी, प्रत्येक कॉम के अनुरूप स्कैनिंग समय उतना ही कम होगा,और एक ही प्रदर्शन चमक और प्रदर्शन विपरीत प्राप्त करने के लिए, वोन के वोल्टेज को बढ़ाया जाना चाहिए, और चयनात्मक स्तर और गैर-चयनशील स्तर के बीच अंतर को बढ़ाया जाना चाहिए, अर्थात, Bias को बढ़ाया जाना चाहिए,और कर्तव्य और पूर्वाग्रह के बीच एक अनुभवजन्य सूत्र हैअर्थात्:
पूर्वाग्रह = 1/(√कर्तव्य + 1)
3. वीडीडी: कार्यरत वोल्टेज
तरल क्रिस्टल अणुओं को चलाने के लिए एसी संकेतों की आवश्यकता होती है, और तरल क्रिस्टल अणुओं के दोनों छोरों पर जोड़ा गया दीर्घकालिक डीसी वोल्टेज तरल क्रिस्टल अणुओं की विद्युत रासायनिक विशेषताओं को प्रभावित करेगा,धुंधली प्रदर्शित करने का कारण, कम जीवनकाल, और अपरिवर्तनीय विनाशकारी।
4. फ्रेम: स्कैन फ्रेम दर
स्कैनिंग आवृत्ति, सीए वोल्टेज की आवृत्ति जो सीधे तरल क्रिस्टल अणु को चलाता है आम तौर पर 60~100 हर्ट्ज के बीच है,जो एलसीडीपी पैनल के क्षेत्र और डिजाइन के अनुसार निर्धारित किया जाता है, आवृत्ति बहुत अधिक है, जिससे ड्राइविंग पावर खपत में वृद्धि होगी, और आवृत्ति बहुत कम है, जिससे डिस्प्ले फ्लिप हो जाएगा,और यदि स्कैनिंग आवृत्ति और प्रकाश स्रोत की आवृत्ति के बीच एक पूर्णांक गुणक संबंध है, डिस्प्ले में भी झिलमिलाहट होगी।
अन्य चीज़ें जैसे देखने का कोण, कनेक्शन विधि, ऑपरेटिंग तापमान रेंज आदि, फिर इसे विशिष्ट आवश्यकताओं के अनुसार आपूर्तिकर्ता को करने दें;
खंड कोड स्क्रीन डिस्प्ले को नियंत्रित करने के तरीके के लिए, MSP4304152 जैसे कुछ MCU सेगमेंट कोड ड्राइवर का समर्थन करते हैं, यदि नहीं, तो आप एक विशेष ड्राइवर आईसी जैसे HT1621B/HT1622 आदि का उपयोग कर सकते हैं,ड्राइवर के समाप्त होने के बाद, यह केवल डेटा लिखने के अलावा कुछ नहीं है, और प्रत्येक डेटा बिट संबंधित खंड कोड प्रदर्शित या नहीं नियंत्रित करता है;
सिद्धांत समान है, लेकिन कुछ सी भाषा कौशल का उपयोग करके कार्यक्रम को अधिक संक्षिप्त और कुशल बना देगा;
