उत्पाद विवरण:
|
| उत्पाद: | एलसीडी सात खंड डिस्प्ले | काँच: | टीएन/एचटीएन/एसटीएन, रिफ्लेक्टिव/ट्रांसफ्लेक्टिव |
|---|---|---|---|
| ड्राइविंग की स्थिति: | 1/4 ड्यूटी, 1/3 बायस, 3.3 वी | प्रकाशिकी: | 6:00 बजे (12:00 बजे वैकल्पिक) |
| रूपरेखा मंद।: | 59x25x2.85 मिमी | बैकलाइट: | अनुकूलन |
| संचालन तापमान: | -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस | प्रतिक्रिया समय: | 100 एमएस @ 25 डिग्री सेल्सियस |
| सतह मुद्रण: | कोई नहीं (अनुकूलन योग्य) | योजक: | धातु पिन |
| आवेदन: | मीटर सामने की स्क्रीन | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | ODM सेगमेंट एलसीडी डिस्प्ले,प्रतिबिंबित मोड सेगमेंट एलसीडी डिस्प्ले |
||

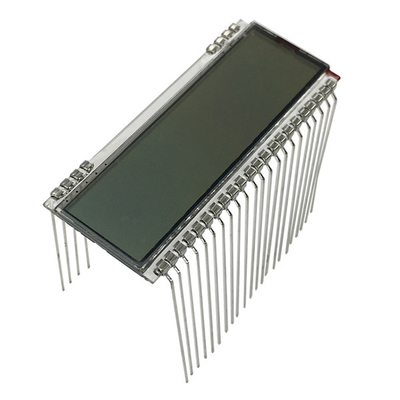

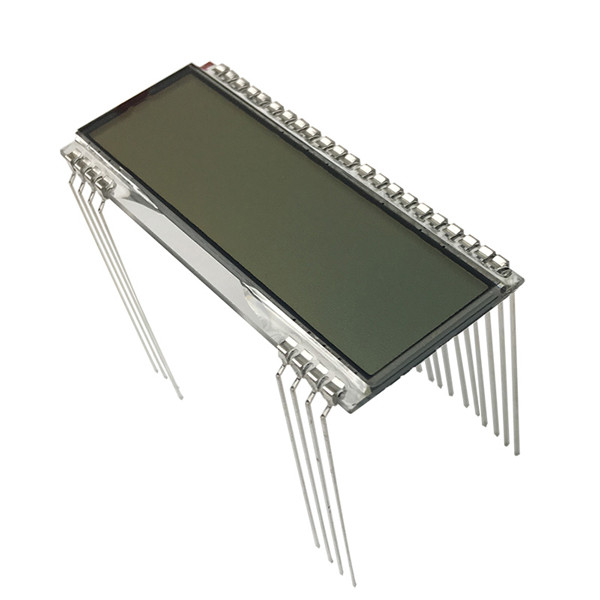

एलसीडी सेगमेंट डिस्प्ले रिफ्लेक्टिव मोड, टीएन एचटीएन एफएसटीएन अल्फान्यूमेरिक एलसीडी मीटर डिस्प्ले उत्पाद परिचय
मीटर एलसीडी हमेशा विद्युत पैरामीटर माप कार्य जैसे वोल्टेज, वर्तमान, शक्ति, ऊर्जा प्रदर्शित करने के लिए अपनाया जाता है। यह भी वोल्टेज अलार्म समारोह (ओवरवोल्टेज अलार्म सीमा,बैकलाइट और वोल्टेज फ्लैशिंग संकेत).
मीटर एलसीडी को इसके अनुप्रयोग वातावरण के कारण -40-85C के बीच विस्तारित व्यापक परिचालन तापमान सीमाओं की आवश्यकता होती है।
JY4242HP-A में मीटर एलसीडी के प्रमुख फायदे हैं जैसे
| उत्पाद: | एलसीडी सात खंड डिस्प्ले | कांच: | टीएन/एचटीएन/एसटीएन, प्रतिबिंबित/प्रतिक्रियाशील |
|---|---|---|---|
| ड्राइविंग की स्थितिः | 1/4 ड्यूटी, 1/3 बायस, 3.3 वी | ऑप्टिक्सः | 612:00 बजे (दोपहर 12:00 बजे वैकल्पिक) |
| रूपरेखा डिम.: | 59x25x2.85 मिमी | बैकलाइटः | अनुकूलन योग्य |
| ऑपरेटिंग टेम्पः | -40°C से +85°C तक | प्रतिक्रिया समयः | 100 एमएस @ 25°C |
| सतह मुद्रण: | कोई नहीं (अनुकूलन योग्य) | कनेक्टरः | धातु पिन |
| आवेदनः | मीटर फ्रंट स्क्रीन | अनुपालन: | REACH और RoHS अनुरूप |
मीटर एलसीडी अनुप्रयोगों के रूप में हैं
एलसीडी सेगमेंट डिस्प्ले रिफ्लेक्टिव मोड, टीएन एचटीएन एफएसटीएन अल्फान्यूमेरिक एलसीडी मीटर डिस्प्ले उत्पाद ड्राइंग
टीएन, एचटीएन, एसटीएन, एफएसटीएन, डीएसटीएन, सीएसटीएन और टीएफटी के बीच अंतर
एलसीडी का तात्पर्य लिक्विड क्रिस्टल डिस्प्ले से है, जो लिक्विड क्रिस्टल डिस्प्ले तकनीक के लिए एक सामान्य शब्द है। इसमें टीएन, एसटीएन, डीएसटीएन, टीएफटी ये प्रौद्योगिकियां शामिल हैं, अर्थात, टीएन, एसटीएन, डीएसटीएन,टीएफटी तरल क्रिस्टल डिस्प्ले के विभिन्न वर्गीकरण हैंइन दोनों में अंतर तरल क्रिस्टल की व्यवस्था, मोड़ के कोण और विद्युत पहलू में निहित है।
टीएन, एचटीएन, एसटीएन, एफएसटीएन, डीएसटीएन और सीएसटीएन की संरचना मूल रूप से समान है।
टीएन आम तौर पर 90 डिग्री मुड़ है,
एचटीएन 90~120 डिग्री मोड़ है,
एसटीएन 180~270 डिग्री मोड़ है,
एफएसटीएन, डीएसटीएन, सीएसटीएन सभी एसटीएन हैं, सिर्फ इसलिए कि साधारण एसटीएन की उपस्थिति आम तौर पर पीली-हरी या नीली होती है, जबकि एफएसटीएन और डीएसटीएन की उपस्थिति काली या सफेद होती है।
एफएसटीएन एक पतली फिल्म प्रतिपूर्ति वाला एसटीएन (फिल्म प्रतिपूर्ति एसटीएन) है।
डीएसटीएन काली और सफेद डिस्प्ले प्राप्त करने के लिए दोहरी एसटीएन संरचना है।
सीएसटीएन आम तौर पर एक एफएसटीएन संरचना है जिसमें रंग प्रदर्शन प्राप्त करने के लिए रंग फिल्टर डायफ्राम संरचना होती है।
टीएन के उत्पाद एलसीएम (एलसीडी मॉड्यूल) उत्पाद श्रेणी से संबंधित हैं, मुख्य फायदे कम बिजली की खपत और प्रचुर मात्रा में उत्पाद प्रदर्शन डेटा हैं।
एचटीएन (उच्च घुमावदार नेमेटिक) नेमेटिक तरल क्रिस्टल अणुओं को पारदर्शी कांच के दो टुकड़ों के बीच और कांच की दो परतों के बीच में रखा जाता है,तरल क्रिस्टल के अणुओं के अभिविन्यास 110 ~ 130 डिग्री से विचलित हैइस प्रकार के एलसीडी को उच्च कंट्रास्ट, कम बिजली की खपत, कम ड्राइविंग वोल्टेज और खराब गतिशील ड्राइविंग प्रदर्शन की विशेषता है, लेकिन देखने का कोण टीएन प्रकार की तुलना में व्यापक है।
एसटीएन (सुपर ट्विसटेड नेमेटिक) एक विद्युत क्षेत्र है जो ऑप्टिकल रोटेशन स्थिति को बदलने के लिए 180 डिग्री से अधिक के मूल रूप से घुमाए गए तरल क्रिस्टल अणुओं की व्यवस्था को बदलता है,और विद्युत क्षेत्र प्रगतिशील स्कैनिंग द्वारा विद्युत क्षेत्र बदल जाता हैइसमें कम बिजली की खपत का लाभ है और बिजली की बचत का सबसे बड़ा लाभ है।
सीएसटीएन का प्रदर्शन सिद्धांत पारंपरिक मोनोक्रोम एसटीएन तरल क्रिस्टल डिस्प्ले में एक रंग फ़िल्टर जोड़ना है, और मोनोक्रोम डिस्प्ले मैट्रिक्स में प्रत्येक पिक्सेल को तीन उप-पिक्सेल में विभाजित करना है,और लाल के तीन प्राथमिक रंग प्रदर्शितटीएफटी के विपरीत, एसटीएन एक निष्क्रिय निष्क्रिय प्रकार का एलसीडी है, जो 65,536 रंगों तक प्रदर्शित कर सकता है।
एफएसटीएन (फिल्म+एसटीएन), सामान्य एसटीएन के पृष्ठभूमि रंग में सुधार करने के लिए, ध्रुवीकरण करने के लिए एक क्षतिपूर्ति फिल्म की एक परत जोड़ी जाती है ताकि वर्णक फैलाव को समाप्त किया जा सके और काले और सफेद डिस्प्ले प्राप्त किया जा सके.सीएसटीएन (रंग एसटीएन), रंग एसटीएन, एफएसटीएन प्रौद्योगिकी के आधार पर, रंग प्रदर्शन प्राप्त करने के लिए आरजीबी रंग फिल्म की एक परत जोड़ता है, और ड्राइविंग चैनलों की संख्या आमतौर पर अधिक होती है। डीएसटीएन (डबल एसटीएन),एक दोहरी परत एसटीएन, जिसमें एक परत ड्राइविंग परत के रूप में उपयोग की जाती है और दूसरी परत क्षतिपूर्ति परत के रूप में उपयोग की जाती है, एसटीएन ब्लैक एंड व्हाइट तकनीक से संबंधित है, एफएसटीएन की तुलना में, कंट्रास्ट अनुपात अधिक है,और यह अपने आप में तापमान के साथ फैलाव की भरपाई कर सकते हैं, एक व्यापक तापमान सीमा पर उच्च विपरीत प्राप्त करने के लिए।
वीए पैनल अब अधिक उच्च अंत एलसीडी अनुप्रयोगों के साथ एक प्रकार का पैनल है, और यह एक व्यापक देखने के कोण पैनल से संबंधित है। टीएन पैनलों की तुलना में, 8बिट पैनल 16 प्रदान कर सकते हैं।7M रंग और बड़े देखने के कोण इस प्रकार के पैनल की राजधानी हैं उच्च अंत की स्थिति, लेकिन कीमत भी टीएन पैनलों की तुलना में अधिक महंगी है, वीए पैनलों को फुजीत्सु के नेतृत्व में एमवीए पैनलों और सैमसंग द्वारा विकसित पीवीए पैनलों में विभाजित किया जा सकता है,जिसमें से उत्तरार्द्ध पूर्ववर्ती का उत्तराधिकार और सुधार है. वीए-जैसे पैनलों के सामने सबसे अधिक कंट्रास्ट होता है (मुख ऊपर), लेकिन स्क्रीन की एकरूपता पर्याप्त अच्छी नहीं है, और रंग बहाव होता है। तेज पाठ इसकी हत्यारा विशेषता है,और काले और सफेद विपरीत अनुपात काफी उच्च है.
गुणवत्ता प्रबंधन
1गुणवत्ता नीति
अच्छी गुणवत्ता प्रदान करना और समय पर माल पहुंचाना;
निरंतर सुधार के साथ ग्राहकों की आवश्यकताओं को पूरा करना
2ईएचएस नीति
कानूनों और विनियमों का पालन करना तथा प्रदूषण को रोकने और नियंत्रित करना;
उत्सर्जन को कम करने और संसाधनों का संरक्षण और पूर्ण उपयोग करने का प्रयास करना;
पर्यावरण संरक्षण के प्रति जागरूकता बढ़ाने और पर्यावरण में निरंतर सुधार करना;
3अपनाए गए उपाय
यह अपनी गुणवत्ता नीति को पारदर्शी बनाएगा और प्रशिक्षण और शिक्षा के माध्यम से कर्मचारियों की गुणवत्ता के बारे में जागरूकता में सुधार करेगा।
5S प्रबंधन को लागू करके यह कार्यालय और उत्पादन स्थानों को व्यवस्थित और व्यवस्थित बनाएगा और कर्मचारियों को अच्छी तरह से प्रशिक्षित करेगा।
यह सुनिश्चित करेगा कि विनियमित और प्रक्रियात्मक प्रबंधन और नियंत्रण में शामिल होने से पहले यह सुनिश्चित करेगा कि ISO9001 गुणवत्ता गारंटी प्रणाली उत्पादों और सेवाओं की गुणवत्ता को प्रभावित करने वाले सभी चरणों को कवर करती है।
गुणवत्ता की गारंटी के आधार पर यह उत्पादन लागतों को कम करेगा, जिसमें कच्चे माल की लागत में कमी और उत्पादन और प्रबंधन दक्षता में सुधार शामिल है।
हमें क्यों चुनें?
1हम एलसीडी डिस्प्ले कस्टम समाधान प्रदान करते हैं
क्या आपके उत्पाद में विशेष अनुप्रयोग आवश्यकताएं, विद्युत विनिर्देश, ऑप्टिकल विनिर्देश, स्पर्श विशेषताएं, या यांत्रिक आयाम हैं जिन्हें अनुकूलित डिस्प्ले की आवश्यकता होती है?SAEF आपकी कस्टम एलसीडी आवश्यकताओं को पूरा कर सकता है.
2टच स्क्रीन और डिस्प्ले के लिए कुल समाधान
क्या आप टच स्क्रीन और डिस्प्ले स्क्रीन को इकट्ठा करने के बारे में चिंतित हैं?एसएईएफ वायु और ऑप्टिकल बॉन्डिंग सेवा सहित प्रतिरोधी और कैपेसिटिव मल्टी-टच समाधान सहित कस्टम और मानक टच स्क्रीन प्रदान कर सकता है।.
3गुणवत्ता विश्वसनीयता के प्रति प्रतिबद्धता
एसएईएफ आईएसओ9001: 2015 और आईएसओ14000 द्वारा योग्य है, जो वैश्विक बाजारों में रोएचएस, रीच और अन्य पर्यावरणीय नियमों को पूरा करता है। हम विनिर्माण आईक्यूसी,पीक्यूसी और ओक्यूसी प्रबंधन के माध्यम से गुणवत्ता सुनिश्चित करते हैं,विश्वसनीयता और उम्र बढ़ने का परीक्षण.
4दीर्घकालिक आपूर्ति
सामान्य परिस्थितियों में, हमारे द्वारा अनुशंसित उत्पादों की आपूर्ति 5 वर्ष से अधिक समय तक की जा सकती है।हम आपकी दीर्घकालिक आपूर्ति आवश्यकताओं को सुनिश्चित करने के लिए अग्रिम में वैकल्पिक योजनाएं बनाएंगे.
एलसीडी सेगमेंट डिस्प्ले रिफ्लेक्टिव मोड, टीएन एचटीएन एफएसटीएन अल्फान्यूमेरिक एलसीडी मीटर डिस्प्ले उत्पाद ड्राइंग
