उत्पाद विवरण:
|
| उत्पाद: | एचडीएमआई इंटरफ़ेस के साथ टीएफटी एलसीडी डिस्प्ले 5 इंच | संकल्प: | 800*480 |
|---|---|---|---|
| टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) | सीटीपी इंटरफ़ेस: | आईआईसी से यूएसबी |
| समर्थन: | एचडीएमआई, रास्पबेरी पाई, रास्पबियन, उबंटू, WIN10 IOT | मेनू (आरक्षित): | चमक, कंट्रास्ट, स्वत: सुधार, चरण, घड़ी, लाइन फ़ील्ड स्थिति, फ़ंक्शन सेटिंग्स, रीसेट, आदि |
| भूतल चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 | देखने की दिशा: | आईपीएस सभी देखने के कोण (85/85/85/85) |
| एलईडी लाइफटाइम: | 40,000 घंटे | संचालन तापमान।: | -30℃ से +80℃ |
| भंडारण अस्थायी।: | -30℃ से +80℃ | ऑडियो आउटपुट: | 8Ω1.5W (20*30 बॉक्स स्पीकर * 2) |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुरूप और हलोजन मुक्त |
| प्रमुखता देना: | आईपीएस स्क्रीन पीसीएपी टीएफटी डिस्प्ले,5 इंच पीसीएपी टीएफटी डिस्प्ले,800x480 पिक्सेल पीसीएपी टीएफटी डिस्प्ले |
||
5 इंच रास्पबेरी पाई पीसीएपी एचडीएमआई टीएफटी डिस्प्ले 800x480 पिक्सल आईपीएस स्क्रीन उत्पाद परिचय

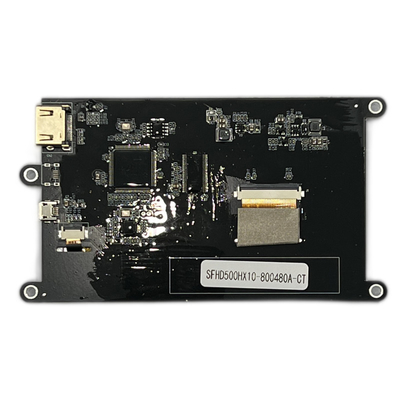

SFHD500HX10-800480A-CT एक नया एकीकृत (एलसीडी स्क्रीन, टच स्क्रीन, ड्राइवर बोर्ड) नया एकीकृत एलसीडी डिस्प्ले कंट्रोल मॉड्यूल है।यह पूरी तरह से 800 * 480 एलसीडी डिस्प्ले पर पीसी से एचडीएमआई डिजिटल सिग्नल आउटपुट प्रस्तुत करता है.
1यह रास्पबेरी पीआई 5 इंच एचडीएमआई डिस्प्ले एचडीएमआई 1 का समर्थन करता है।3एचडीएमआई 1.4, एचडीसीपी 1.4, एचडीसीपी 2.2 मानक।
2इस 5 इंच के पीसीएपी टीएफटी के लिए एचडीएमआई स्रोत रास्पबेरी पाई, बीबी ब्लैक और केला पाई जैसे मुख्यधारा के मिनी पीसी के साथ संगत हैं।
3इस 5 इंच के कैपेसिटिव टीएफटी डिस्प्ले में यूएसबी इंटरफेस से लेकर आई2सी इंटरफेस तक सीटीपी है, ड्राइवर की स्थापना की आवश्यकता नहीं है।
4यह रास्पबेरी पीआई 5 इंच का टच टीएफटी एलसीडी रास्पबेरी पाई रास्पबेरी पाई डिस्प्ले पर उपयोग के लिए डिज़ाइन किया गया है, और इसका उपयोग अन्य एचडीएमआई औद्योगिक नियंत्रण छोटे स्क्रीन टच उपकरणों के लिए भी किया जा सकता है।
5. जब एक रास्पबेरी पाई डिस्प्ले के रूप में इस्तेमाल किया जाता है, यह 5 इंच TFT एलसीडी डिस्प्ले रास्पबियन, उबंटू, WIN10 IOT और अन्य प्रणालियों का समर्थन करता है, सिंगल टच, और जब एक कंप्यूटर मॉनिटर के रूप में इस्तेमाल किया जाता है,यह विंडोज 7/8/10 का समर्थन करता है, पांच बिंदु स्पर्श, ड्राइव मुक्त।
विशेषताएं
| उत्पाद: | रास्पबेरी पीआई 5 इंच टीएफटी डिस्प्ले |
| सीटीपी इंटरफ़ेसः | आईआईसी से यूएसबी |
| संकल्पः | 800*480 |
| समर्थन: | एचडीएमआई, रास्पबेरी पाई, रास्पबियन, उबंटू, WIN10 IOT |
| सतह चमकः | 300 Cd/m2 - 1000 Cd/m2 |
| देखने की दिशा: | IPS सभी देखने के कोण (85/85/85/85) |
| मेनू (आरक्षित): | चमक, कंट्रास्ट, स्वतः सुधार, चरण, घड़ी, रेखा क्षेत्र की स्थिति, कार्य सेटिंग्स, रीसेट, आदि |
| टच स्क्रीनः | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| एलईडी जीवनकालः | 40,000 घंटे |
| भंडारण तापमानः | 30°C से +80°C तक |
| परिचालन तापमानः | 30°C से +80°C तक |
| ऑडियो आउटपुटः | 8Ω1.5W (20*30 BOX स्पीकर * 2) |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | REACH और RoHS के अनुरूप और हेलोजन मुक्त |
5 इंच रास्पबेरी पाई पीसीएपी एचडीएमआई टीएफटी डिस्प्ले 800x480 पिक्सल आईपीएस स्क्रीन उत्पाद चित्रण
एचडीएमआई पिन परिभाषाः
| 1 | टीएमडीएस DATA2+ |
| 2 | टी.एम.डी.एस. DATA2 परिरक्षित屏蔽 |
| 3 | टी.एम.डी.एस DATA2- |
| 4 | टीएमडीएस DATA1+ |
| 5 | टी.एम.डी.एस. DATA1 परिरक्षित屏蔽 |
| 6 | टी.एम.डी.एस DATA1- |
| 7 | टीएमडीएस DATA0+ |
| 8 | टी.एम.डी.एस. DATA0 परिरक्षित屏蔽 |
| 9 | टीएमडीएस DATA0- |
| 10 | टी.एम.डी.एस. डेटा क्लॉक+ |
| 11 | टी.एम.डी.एस. डाटा क्लॉक परिरक्षित स्क्रीन |
| 12 | टी.एम.डी.एस. डेटा घड़ी- |
| 13 |
सीईसी (उपभोक्ता इलेक्ट्रॉनिक्स नियंत्रण, वैकल्पिक इलेक्ट्रॉनिक उपभोक्ता नियंत्रकका चयन के इलेक्ट्रॉनिक खपत नियंत्रक) |
| 14 | आरक्षित (केबल में लेकिन डिवाइस पर एन.सी.) |
| 15 | एससीएल ((डीडीसी घड़ी) |
| 16 | एसडीए ((डीडीसी डेटा) |
| 17 | डीडीसी/सीईसी ग्राउंड |
| 18 | +5V शक्ति |
| 19 | गर्म-बदली जा सकने वाली जांच तारों के लिए गर्म插拔探测线 |
यूएसबी 5 वी पिन परिभाषाः
| 1 | वीसी |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | जीएनडी |
यूएसबी टीपी पिन परिभाषाः
| 1 | वीसी |
| 2 | डी- |
| 3 | डी+ |
| 4 | NC |
| 5 | जीएनडी |

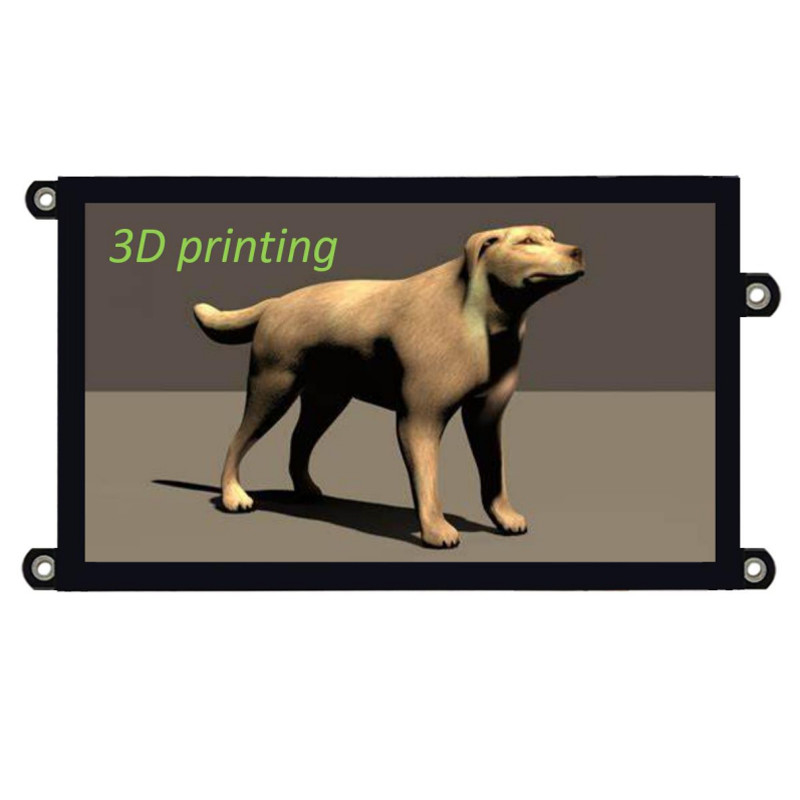

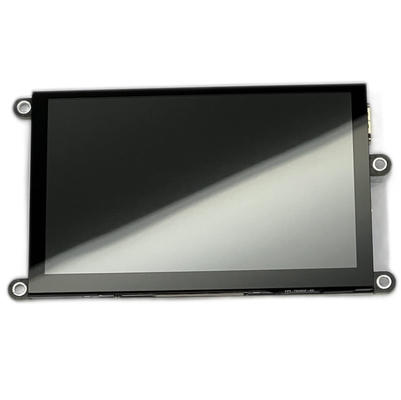

5 इंच रास्पबेरी पाई पीसीएपी एचडीएमआई टीएफटी डिस्प्ले 800x480 पिक्सल आईपीएस स्क्रीन उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
टीएफटी एलसीडी डिस्प्ले मॉड्यूल निर्माता - 300 से अधिक टीएफटी मानक आइटम लाइन पर
एसएईएफ टेक्नोलॉजी चीन में स्थित टीएफटी एलसीडी डिस्प्ले का एक वैश्विक अग्रणी निर्माता है। एसएईएफ 0.96 ", 1 जैसे आकारों में छोटे से मध्यम आकार के टीएफटी डिस्प्ले मॉड्यूल की एक विस्तृत उत्पाद श्रृंखला प्रदान करता है।22 इंच का गोल, 1.28 इंच गोल,1.44", 1.54", 1.77, 2", 2.1" गोल, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" गोल, 3.5", 3.6" गोल, 3.7", 4" गोल, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" और 28" टीएफटी (सक्रिय क्षेत्र का विकर्ण आकार) और इसी तरह।इस वेबसाइट पर 300 से अधिक टीएफटी मानक मॉडल सूचीबद्ध हैंइसके अतिरिक्त, लगभग प्रत्येक वस्तु को ग्राहकों की आवश्यकताओं को पूरा करने के लिए मानक वस्तुओं से व्युत्पन्न करना स्वीकार्य है।
एसएईएफ टीएफटी डिस्प्ले औद्योगिक मानक के अनुसार योग्य हैं जिनमें मानक टीएफटी-एलसीडी मॉड्यूल, आईपीएस टीएफटी, उच्च चमक टीएफटी एलसीडी (सूरज की रोशनी से पठनीय डिस्प्ले), नियंत्रक बोर्डों के साथ टीएफटी पैनल शामिल हैं।बार प्रकार टीएफटी, वाइड टेम्परेचर टीएफटी एलसीडी. इन डिस्प्ले में लैंडस्केप या पोर्ट्रेट मोड शामिल हैं।एसएईएफ टीएफटी एलसीडी डिस्प्ले विभिन्न संकल्पों में उपलब्ध हैं और टच स्क्रीन वैकल्पिक रूप से प्रतिरोध और प्रोजेक्टेड कैपेसिटिव (पीसीएपी टच स्क्रीन) तकनीक में उपलब्ध हैंहमारे कई टीएफटी डिस्प्ले मॉड्यूल में एमसीयू, आरजीबी, टीटीएल, एलवीडीएस और एमआईपीआई डीएसआई सहित एक से अधिक इंटरफ़ेस उपलब्ध हैं।SAEF TFT मॉड्यूल औद्योगिक नियंत्रण सहित कई अनुप्रयोगों के लिए एकदम सही हैं, कॉफी मशीन, चिकित्सा उपकरण, पीओएस प्रणाली, स्वचालन, जीपीएस नेविगेटर, सफेद सामान, ऊर्जा नियंत्रण, दूरसंचार, चिकित्सा उपकरण आदि।
