उत्पाद विवरण:
|
| कीवर्ड: | यूएसबी पीसीएपी टीएफटी डिस्प्ले 15.6 इंच | संकल्प: | 1920*1080 पिक्सल |
|---|---|---|---|
| एलसीडी आकार: | 350.76 x 204.96 x 2.9 मिमी (टच के बिना) | टच के साथ एलसीडी: | 384.4 x 231.3 x 9.25 मिमी (टच के साथ) |
| सक्रिय क्षेत्र: | 527.4 x 296.46 मिमी | एलसीडी इंटरफ़ेस: | ईडीपी |
| सीटीपी इंटरफ़ेस: | USB | टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| भूतल चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 | संचालन तापमान।: | -10 ℃ से + 60 ℃ |
| भंडारण अस्थायी।: | -20 ℃ से + 60 ℃ | डिस्प्ले प्रकार: | आईपीएस पूर्ण देखने के कोण |
| सतह उपचार: | धुंध 25%, 3H | इसके विपरीत अनुपात: | 1000 |
| प्रदर्शन रंग: | 16.7 एम | एलईडी लाइफटाइम: | 30,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 15.6 इंच पीसीएपी टीएफटी डिस्प्ले,बाहरी पीसीएपी टीएफटी डिस्प्ले,1000 निट्स PCAP TFT डिस्प्ले |
||
यूएसबी पीसीएपी टीएफटी डिस्प्ले 15.6 इंच, चीन आउटडोर एलसीडी डिस्प्ले ईडीपी 15.6 इंच टीएफटी 1000 निट्स सतह चमक के साथउत्पाद का वर्णन
SFTO1560SMT-7050A3-N PCAP TFT डिस्प्ले एक 15.6 इंच रंग सक्रिय मैट्रिक्स TFT एलसीडी मॉड्यूल है जो एक सक्रिय स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFTs (पतली फिल्म ट्रांजिस्टर) का उपयोग करता है। इस मॉड्यूल में 15.5 इंच का एक रंग सक्रिय मैट्रिक्स TFT एलसीडी मॉड्यूल है।पूर्ण-एचडी संकल्प (1920 क्षैतिज द्वारा 1080 ऊर्ध्वाधर पिक्सेल सरणी) के साथ 6 इंच विकर्ण मापा सक्रिय एक क्षेत्रप्रत्येक पिक्सेल को रेड, ग्रीन, ब्लू डॉट्स में विभाजित किया गया है जो ऊर्ध्वाधर पट्टी में व्यवस्थित हैं और यह मॉड्यूल 16.7M ((round up) ((6bit+2FRC) रंगों और 45% रंग पैमाना प्रदर्शित कर सकता है।बैकलाइट ड्राइविंग के लिए एलईडी ड्राइवर इस मॉडल में बनाया गया है.
SFTO1560SMT-7050A3-N PCAP TFT डिस्प्ले 1920×3×1080 डॉट्स पैनल पर ग्राफिक्स और टेक्स्ट का प्रदर्शन कर रहा है।टीएफटी-एलसीडी पैनल ड्राइविंग के लिए 3 वीडीसी आपूर्ति वोल्टेजइस SFTO1560SMT-7050A3-N TFT-LCD पैनल में, उत्कृष्ट रंग प्रदर्शन के लिए रंग फ़िल्टर को शामिल किया गया है ताकि उज्ज्वल और स्पष्ट चित्र प्राप्त हो सकें।मल्टीमीडिया अनुप्रयोगों में उपयोग के लिए इस डिस्प्ले को इष्टतम बनाना.सर्वोत्तम दृश्य सभी दिशाओं में हैं.बिना बैकलाइट-ड्राइविंग एलईडी नियंत्रक.ईडीपी हस्तांतरण दर विनिर्देशः 2.7Gbps/2 लेन 8bit.
* रिजर्व का प्रकार
* ईडीपी इंटरफ़ेस
* उच्च गति प्रतिक्रिया
* 6-बिट (हाय-एफआरसी) रंग गहराई, प्रदर्शन 16.7M रंग
* अंतर्निहित किनारा प्रकार (एलईडी) बैकलाइट
* RGB98% और NTSC45% के साथ संगत (NTSC72% भी उपलब्ध है)
* उच्च चमक और कंट्रास्ट अनुपात, कम प्रतिबिंब और व्यापक देखने का कोण
* केवल DE (डेटा सक्षम करें)
* रोह और हेलोजन मुक्त
* टीईओ 6.0, ES6.0 अनुरूप
* गामा सुधार
विशेषताएं:
| कीवर्डः | यूएसबी पीसीएपी टीएफटी डिस्प्ले 15.6 इंच | संकल्पः | 1920*1080 पिक्सल |
|---|---|---|---|
| एलसीडी आकारः | 350.76 X 204.96 X 2.9 मिमी (वि/ओ टच) | स्पर्श के साथ एलसीडीः | 384.4 X 231.3 X 9.25 मिमी (टच के साथ) |
| सक्रिय क्षेत्रः | 527.4 X 296.46 मिमी | एलसीडी इंटरफ़ेसः | ईडीपी |
| सीटीपी इंटरफ़ेसः | यूएसबी | टच स्क्रीनः | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| सतह चमकः | 300 Cd/m2 - 1000 Cd/m2 | परिचालन तापमानः | -10°C से +60°C तक |
| भंडारण तापमानः | -20°C से +60°C तक | प्रदर्शन प्रकारः | आईपीएस पूर्ण देखने के कोण |
| सतह उपचार: | धुंध 25%, 3H | कंट्रास्ट अनुपातः | 1000 |
| प्रदर्शन रंगः | 16.7 एम | एलईडी जीवनकालः | 30,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | REACH और RoHS अनुरूप |

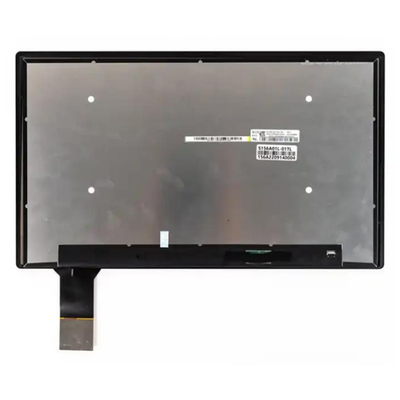

यूएसबी पीसीएपी टीएफटी डिस्प्ले 15.6 इंच, चीन आउटडोर एलसीडी डिस्प्ले ईडीपी 15.6 इंच टीएफटी 1000 निट्स सतह चमक के साथ उत्पाद Iमागी

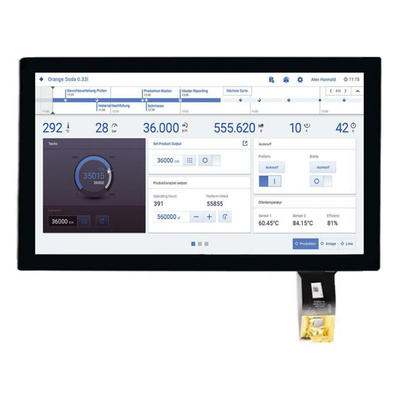

यूएसबी पीसीएपी टीएफटी डिस्प्ले 15.6 इंच, चीन आउटडोर एलसीडी डिस्प्ले ईडीपी 15.6 इंच टीएफटी 1000 निट्स सतह चमक के साथ उत्पादचित्रण
ईडीपी का परिचय और डीपी से इसके अंतर
एम्बेडेड डिस्प्लेपोर्ट (ईडीपी) मोबाइल अनुप्रयोगों के लिए वीडियो इलेक्ट्रॉनिक्स मानकों एसोसिएशन (वीईएसए) द्वारा विकसित एक अगली पीढ़ी का पैनल इंटरफ़ेस है,जो न केवल पारंपरिक कम वोल्टेज अंतर संकेत (LVDS) इंटरफ़ेस से बेहतर है, लेकिन नवीनतम संस्करण 1.4 विनिर्देश में सिस्टम बिजली की खपत को कम करने के लिए कई नई सुविधाओं को भी जोड़ता है,जिससे मोबाइल डिवाइस बाजार में ईडीपी के प्रवेश के विस्तार में तेजी आने की उम्मीद है।2008 में, पीसी उद्योग ने पहली बार एम्बेडेड डिस्प्ले पैनलों की जरूरतों को पूरा करने के लिए एक नया वीडियो ट्रांसमिशन इंटरफेस मानक - एम्बेडेड डिस्प्लेपोर्ट, जिसे ईडीपी के रूप में भी जाना जाता है, जारी किया।ईडीपी धीरे-धीरे पुराने कम वोल्टेज अंतर संकेत (एलवीडीएस) ट्रांसमिशन इंटरफेस को बदल रहा है, विशेष रूप से एफएचडी (1,920x1,080 या 1,920x1,200) या अधिक एफएचडी रिज़ॉल्यूशन पर। आप आसानी से सभी-इन-वन पीसी सहित एम्बेडेड डिस्प्ले पैनलों वाले विभिन्न उत्पादों में ईडीपी अनुप्रयोग पा सकते हैं,लैपटॉप, या गोलियाँ।
ईडीपी डिस्प्लेपोर्ट मानक से व्युत्पन्न है, और समय के साथ, ईडीपी एम्बेडेड डिस्प्ले पैनल अनुप्रयोगों के लिए कई अनूठी विशेषताओं में विकसित हुआ है। नवीनतम ईडीपी 1.वीडियो इलेक्ट्रॉनिक्स स्टैंडर्ड एसोसिएशन (वीईएसए) द्वारा 2012 के अंत में जारी 4 में सिस्टम बिजली की खपत को कम करने के लिए कई नई विशेषताएं शामिल हैंअधिकांश लोग डिस्प्लेपोर्ट और ईडीपी के बीच के अंतरों के बारे में बहुत जागरूक नहीं हैं, लेकिन निम्नलिखित दोनों के बीच संबंधों और अंतरों की तुलना करेंगे,और ईडीपी की अनूठी विशेषताओं और लाभों का वर्णन करें.
ईडीपी विनिर्देश सेट करने के लिए डिस्प्लेपोर्ट मानक का संदर्भ लें
यदि आप ईडीपी को समझना चाहते हैं, तो आपको पहले यह समझना होगा कि डिस्प्लेपोर्ट क्या है। इंटरफ़ेस के नीचे बुनियादी विनिर्देशों और संचार प्रोटोकॉल के संदर्भ में,eDP पूरी तरह से DisplayPort को संदर्भित करता हैतो DisplayPort क्या है? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applications, और उच्च संकल्प मल्टीमीडिया इंटरफ़ेस (एचडीएमआई) की जगह लेने के लिए। पुराने इंटरफ़ेस की तुलना में, डिस्प्लेपोर्ट के कई फायदे हैं, क्योंकि यह एसी युग्मन और कम वोल्टेज स्विंग डिजाइन को अपनाता है,जो सबमाइक्रोन प्रक्रियाओं के साथ संगत है और विभिन्न छवि आउटपुट घटकों में सीधे एकीकृत किया जा सकता है, जैसे कि केंद्रीय प्रसंस्करण इकाई (सीपीयू), ग्राफिक्स ग्राफिक्स इकाई (जीपीयू), अनुप्रयोग प्रोसेसर (अनुप्रयोग प्रोसेसर), आदि। वीडियो सिग्नल के प्राप्त करने वाले छोर पर,यह भी सीधे जटिल और अत्यधिक एकीकृत Scalar और एलसीडी पैनल समय नियंत्रक (TCON) पर लागू किया जा सकता है, जो उप-माइक्रोन प्रक्रियाओं का भी उपयोग करते हैं। डिस्प्लेपोर्ट (ईडीपी सहित) एकमात्र वीडियो इंटरफ़ेस है जो वीडियो और ऑडियो जानकारी प्रसारित करने के लिए पैकेट का उपयोग करता है,इसलिए अच्छी पिछड़ी संगतता बनाए रखते हुए नई सुविधाओं को लगातार जोड़ा जा सकता है.
DisplayPort (eDP सहित) सबसे अच्छा प्रदर्शन प्रदर्शन इंटरफ़ेस उपलब्ध है, जो 4K रिज़ॉल्यूशन पैनल पर 60 फ्रेम प्रति सेकंड और 30-बिट रंग डेटा प्रसारित करने में सक्षम है,और एकमात्र प्रदर्शन इंटरफ़ेस है जो एक हब या डेज़ी चेन के माध्यम से एक एकल आउटपुट डिवाइस के साथ कई मॉनिटर चला सकता है (eDP इसका समर्थन नहीं करता है). डिस्प्लेपोर्ट का उपयोग विभिन्न प्रकार के बाहरी डिस्प्ले एडाप्टर (डोंगल) जैसे कि डिस्प्लेपोर्ट से वीजीए, डीवीआई या एचडीएमआई के साथ भी किया जा सकता है।
छवि प्रसंस्करण चिप एक ही आउटपुट भौतिक परत के साथ डिस्प्लेपोर्ट और ईडीपी दोनों का समर्थन कर सकती है। ईडीपी और डिस्प्लेपोर्ट के बीच कई अंतर हैं,सबसे बड़ा अंतर यह है कि ईडीपी विशेष रूप से लैपटॉप और टैबलेट जैसे वातावरण के लिए डिज़ाइन किया गया है जो बैटरी का उपयोग करते हैं, जबकि डिस्प्लेपोर्ट का उपयोग आमतौर पर बाहरी बिजली की आपूर्ति होने पर किया जाता है। इसलिए, ईडीपी के लिए बिजली दक्षता बहुत महत्वपूर्ण है, और यह मल्टी-स्क्रीन डिस्प्ले का समर्थन नहीं करता है।
डिस्प्लेपोर्ट की तरह, ईडीपी में तीन बुनियादी वास्तुकलाएं हैं
निम्नलिखित DisplayPort के मुख्य लिंक, सहायक चैनल और DisplayPort के लिंक प्रशिक्षण सहित DisplayPort के बुनियादी वास्तुकला का संक्षिप्त विवरण है।मुख्य चैनल ऑडियो-विजुअल डेटा प्रसारित करते हैं जैसा कि पहले उल्लेख किया गया है, डिस्प्लेपोर्ट एसी-कूपेड संकेतों का उपयोग करता है जो आज या भविष्य में उपयोग की जाने वाली सबमाइक्रोन अर्धचालक प्रक्रियाओं के साथ संगत हैं।डेटा एन्कोडिंग प्रोटोकॉल समान 8b/10b एन्कोडिंग विधि का उपयोग करता है जैसे कि अन्य अनुक्रमिक डेटा ट्रांसमिशन इंटरफेस जैसे यूनिवर्सल सीक्वेंस बस (USB), पीसीआई एक्सप्रेस (पीसीआईई), एसएटीए, आदि, जिसके माध्यम से केवल एक जोड़ी अंतर संकेत जोड़े की आवश्यकता होती है, जो एक ही समय में डेटा और घड़ी संकेतों को प्रसारित करने के लिए, एलवीडीएस, डीवीआई,एच.डी.एम.आई. और अन्य समय जिनके लिए स्वतंत्र घड़ी लाइनों की आवश्यकता होती हैइसके अतिरिक्त, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, सिस्टम के वायरलेस ट्रांसमिशन के प्रदर्शन में सुधार और आरएफआई परिरक्षण डिजाइन की आवश्यकता को कम करना।
डिस्प्लेपोर्ट मानक के कनेक्टर में चार जोड़े अंतर संकेत लाइनें या चार मुख्य लेन होते हैं जो मुख्य लेनों पर वीडियो डेटा प्रसारित करते हैं,और एक का उपयोग कर डेटा प्रेषित करने के लिए चुना जा सकता हैइसके अतिरिक्त, डिस्प्लेपोर्ट तीन अलग-अलग ट्रांसमिशन दरों को परिभाषित करता है, जिनमें से प्रत्येक में 1.62 Gbit/s, 2.7 Gbit/s, या 5.4 Gbit/s का विकल्प होता है।चूंकि DisplayPort 8b/10b एन्कोडिंग विधि का उपयोग करता है, जो एन्कोडिंग के बाद कुछ और डेटा बिट्स जोड़ देगा, अधिकतम डेटा ट्रांसफर दर जो वास्तव में समर्थित हो सकती हैः (4 चैनल) x (5.4 Gbit/s प्रति लेन) x (8/10 कोडिंग ओवरहेड) = 17.28 Gbit/s।डिस्प्लेपोर्ट की एक महत्वपूर्ण विशेषता यह है कि अन्य वीडियो स्थानांतरण इंटरफेस के विपरीत, ट्रांसफर दर पिक्सेल दर के साथ नहीं बदलती है, यह एक निश्चित ट्रांसफर दर का उपयोग करता है, एक सामान्य डेटा ट्रांसफर चैनल के समान, इसलिए इसका उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है,जैसे कि विभिन्न समय धारा आवश्यकताओं के साथ बहु-स्क्रीन डिस्प्लेइसके अतिरिक्त, एक निश्चित संचरण दर का उपयोग उच्च गति संचरण इंटरफ़ेस के साथ जुड़े सर्किट डिजाइन को भी अनुकूलित कर सकता है,और विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और आरएफआई की घटना अधिक अनुमानित हैडिस्प्लेपोर्ट छवियों को पिक्सेल क्लॉक दर को समायोजित करने के लिए उपयुक्त अंतराल के साथ माइक्रो-पैकेट में प्रेषित किया जाता है। मुख्य चैनल CEA-861 InfoFrame डेटा भी प्रेषित करता है,ऑडियो स्ट्रीम नमूना दर की जानकारी, ऑडियो स्ट्रीमिंग, और मुख्य धारा विशेषता डेटा, जैसे कि चित्र पिक्सेल दर, वीडियो फ्रेमिंग, और मॉनिटर टाइमिंग डेटा) ।
सेटिंग्स और निर्देशों के प्रसारण के लिए AUX चैनल
डिस्प्लेपोर्ट कनेक्टर में एक स्वतंत्र द्विदिश प्रसारण सहायक चैनल भी होता है, जिसे AUX चैनल या संक्षेप में AUX कहा जाता है,जो सेटिंग्स और नियंत्रण आदेशों को प्रसारित करने के लिए केवल लगभग 1Mbit/s की एकल दिशा दर के साथ दो अंतर संकेत लाइनों का उपयोग करता है, और ईडीपी में अधिक उपयोग के लिए बाद में चर्चा की जाएगी।AUX के उपयोग में सही छवि प्रारूप सुनिश्चित करने के लिए विस्तारित प्रदर्शन क्षमता पहचान (EDID) जानकारी पढ़ना शामिल है (एलवीडीएस जैसे अन्य इंटरफ़ेस), वीजीए, डीवीआई, और एचडीएमआई को आई2सी के माध्यम से प्रेषित किया जाता है); डिस्प्लेपोर्ट आइटम की सामग्री को पढ़ें, जैसे कि मुख्य चैनलों की संख्या, स्थानांतरण दर और अन्य आइटम;विभिन्न प्रदर्शन विन्यास स्क्रैचपैड सेट करें; डिस्प्ले स्टेटस रजिस्टर पढ़ें। EDID को समान रूप से परिभाषित किया गया है और इसका डिस्प्ले इंटरफेस से कोई लेना-देना नहीं है,और अन्य स्क्रैचपैड डिस्प्लेपोर्ट रिसीवर पर डीपीसीडी (डिस्प्लेपोर्ट कॉन्फ़िगरेशन डेटा) स्क्रैचपैड में स्थित हैंकनेक्शन प्रक्रिया मुख्य चैनलों की विश्वसनीयता बढ़ाने में मदद करती है कनेक्टिविटी डिस्प्लेपोर्ट का एक और महत्वपूर्ण हिस्सा है।कनेक्शन वह प्रक्रिया है जिसके द्वारा डेटा प्रेषित होने से पहले डिस्प्लेपोर्ट ट्रांसमीटर और रिसीवर एक कनेक्शन स्थापित करते हैंमूल रूप से, कनेक्शन प्रक्रिया के दौरान,ट्रांसमीटर विभिन्न वोल्टेज स्विंग आयामों और अन्य संकेत विशेषताओं को समायोजित करता है (पूर्व जोर) जब तक कि यह रिसीवर पर आदर्श स्तर पर समायोजित नहीं हो जाता हैप्रेषक और रिसीवर AUX के माध्यम से एक दूसरे के साथ संवाद करते हैं यह निर्धारित करने के लिए कि कनेक्शन सफल है या नहीं, और कनेक्शन मुख्य चैनल की विश्वसनीयता बढ़ा सकता है,डेटा त्रुटियों को कम करना, और केबलों की अलग-अलग लंबाई और प्रकारों के कारण होने वाले विद्युत मतभेदों की भरपाई करें,विशेष रूप से ट्रांसमीटर और रिसीवर के सिस्टम बोर्ड पर सिग्नल रूटिंग के कारण मतभेद. यह केबलों, कनेक्टरों या हार्डवेयर के बिगड़ने के कारण विद्युत परिवर्तनों की भरपाई भी कर सकता है. कनेक्शन जैसे ही डिस्प्लेपोर्ट कनेक्शन चालू होता है काम करना शुरू कर देता है.,और वीडियो डेटा प्रसारित होने से पहले, कनेक्शन विशेष डेटा पैटर्न की एक श्रृंखला प्रसारित करता है,और स्रोत चार अलग-अलग संकेत आयाम और चार अलग-अलग संकेत विशेषता स्तर भेज सकते हैंपूरी कनेक्शन प्रक्रिया में 500 माइक्रोसेकंड से लेकर कुछ माइक्रोसेकंड तक का समय लग सकता है, यह निर्भर करता है कि कितने समायोजन किए जाते हैं।
जारी रखने के लिए (यह 15.6 इंच के उत्पाद में देखें)
