15.6 इंच इंडस्ट्रियल टीएफटी डिस्प्ले चीन आपूर्तिकर्ता, मल्टीमीडिया इष्टतम 15.6 इंच एफएचडी टीएफटी एलसीडी डिस्प्ले 1000 निट्स के साथ

15.6 इंच इंडस्ट्रियल टीएफटी डिस्प्ले चीन आपूर्तिकर्ता, मल्टीमीडिया इष्टतम 15.6 इंच एफएचडी टीएफटी एलसीडी डिस्प्ले 1000 निट्स के साथउत्पाद का वर्णन

SFTO1560SMT-7050A3-N PCAP TFT डिस्प्ले एक 15.6 इंच रंग सक्रिय मैट्रिक्स TFT एलसीडी मॉड्यूल है जो एक सक्रिय स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFTs (पतली फिल्म ट्रांजिस्टर) का उपयोग करता है। इस मॉड्यूल में 15.5 इंच का एक रंग सक्रिय मैट्रिक्स TFT एलसीडी मॉड्यूल है।पूर्ण-एचडी संकल्प (1920 क्षैतिज द्वारा 1080 ऊर्ध्वाधर पिक्सेल सरणी) के साथ 6 इंच विकर्ण मापा सक्रिय एक क्षेत्रप्रत्येक पिक्सेल को रेड, ग्रीन, ब्लू डॉट्स में विभाजित किया गया है जो ऊर्ध्वाधर पट्टी में व्यवस्थित हैं और यह मॉड्यूल 16.7M ((round up) ((6bit+2FRC) रंगों और 45% रंग पैमाना प्रदर्शित कर सकता है।बैकलाइट ड्राइविंग के लिए एलईडी ड्राइवर इस मॉडल में बनाया गया है.

SFTO1560SMT-7050A3-N PCAP TFT डिस्प्ले 1920×3×1080 डॉट्स पैनल पर ग्राफिक्स और टेक्स्ट का प्रदर्शन कर रहा है।टीएफटी-एलसीडी पैनल ड्राइविंग के लिए 3 वीडीसी आपूर्ति वोल्टेजइस SFTO1560SMT-7050A3-N TFT-LCD पैनल में, उत्कृष्ट रंग प्रदर्शन के लिए रंग फ़िल्टर को शामिल किया गया है ताकि उज्ज्वल और स्पष्ट चित्र प्राप्त हो सकें।मल्टीमीडिया अनुप्रयोगों में उपयोग के लिए इस डिस्प्ले को इष्टतम बनाना.सर्वोत्तम दृश्य सभी दिशाओं में हैं.बिना बैकलाइट-ड्राइविंग एलईडी नियंत्रक.ईडीपी हस्तांतरण दर विनिर्देशः 2.7Gbps/2 लेन 8bit.

* रिजर्व का प्रकार
* ईडीपी इंटरफ़ेस
* उच्च गति प्रतिक्रिया
* 6-बिट (हाय-एफआरसी) रंग गहराई, प्रदर्शन 16.7M रंग
* अंतर्निहित किनारा प्रकार (एलईडी) बैकलाइट
* RGB98% और NTSC45% के साथ संगत (NTSC72% भी उपलब्ध है)
* उच्च चमक और कंट्रास्ट अनुपात, कम प्रतिबिंब और व्यापक देखने का कोण
* केवल DE (डेटा सक्षम करें)
* रोह और हेलोजन मुक्त
* टीईओ 6.0, ES6.0 अनुरूप
* गामा सुधार

विशेषताएं:

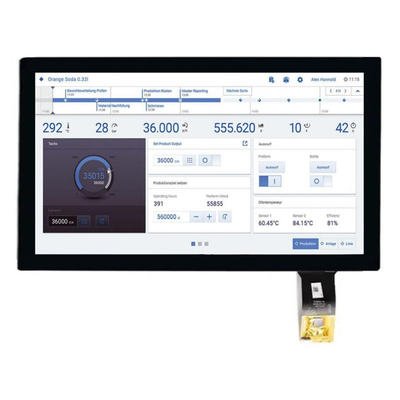

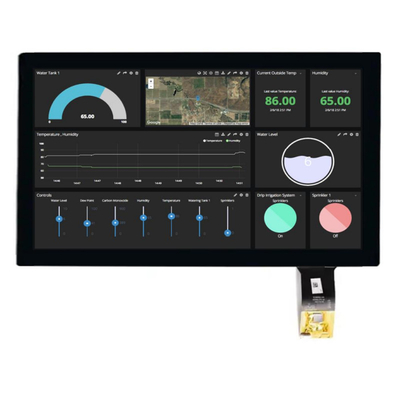

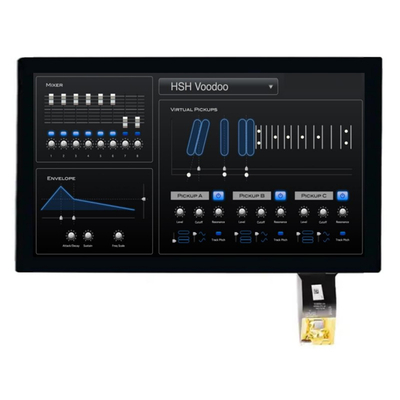

15.6 इंच इंडस्ट्रियल टीएफटी डिस्प्ले चीन आपूर्तिकर्ता, मल्टीमीडिया इष्टतम 15.6 इंच एफएचडी टीएफटी एलसीडी डिस्प्ले 1000 निट्स के साथउत्पाद Iमागी

15.6 इंच इंडस्ट्रियल टीएफटी डिस्प्ले चीन आपूर्तिकर्ता, मल्टीमीडिया इष्टतम 15.6 इंच एफएचडी टीएफटी एलसीडी डिस्प्ले 1000 निट्स के साथ उत्पादचित्रण

ईडीपी का परिचय और डीपी से इसके अंतर

बैकलाइट या अन्य पैनल कार्यों को नियंत्रित करना

2010 में, वीईएसए ने ईडीपी 1 जारी किया।2, जिसने AUX के माध्यम से नियंत्रण आदेशों को प्रसारित करके पैनल बैकलाइट और अन्य कार्यों को नियंत्रित करने की क्षमता जोड़ी,जो ईडीपी केबलों की संख्या को कम कर सकता है (ये केबल अब ऊपर भौतिक इंटरफ़ेस में वैकल्पिक के रूप में सूचीबद्ध हैं)साथ ही, eDP 1.2 कनेक्टर में संपर्कों और तारों की संख्या को कम करने के लिए अन्य नई क्षमताओं को भी जोड़ता है, जो सिस्टम के वजन और मात्रा को कम करने में महत्वपूर्ण भूमिका निभाता है।AUX चैनल के माध्यम से, ईडीपी निम्नलिखित डिस्प्ले पैनलों के कार्यों को नियंत्रित कर सकता हैः बैकलाइट चालू या बंद करें बैकलाइट चमक समायोजन बैकलाइट पीडब्ल्यूएम आवृत्ति के साथ प्राप्त किया जाता है।गतिशील बैकलाइट समायोजन को सक्षम या अक्षम करें. यह एक रंग इंजन का उपयोग करता है, एक dithering एल्गोरिथ्म, या समायोजन के लिए एक काली स्क्रीन सम्मिलित करता है. उदाहरण के लिए,कुछ ब्रांड कुछ मॉडल पर गतिशील बैकलाइट समायोजन के लिए सिस्टम पक्ष जिम्मेदार होने के लिए चुनेंगे, और अन्य मॉडलों के लिए पैनल पक्ष गतिशील बैकलाइट समायोजन के लिए जिम्मेदार है, इसलिए AUX चैनल के माध्यम से बैकलाइट को नियंत्रित करने से सिस्टम डिजाइन को अधिक लचीलापन मिलता है।

पीएसआर से मोबाइल उपकरणों की बैटरी का जीवनकाल बढ़ सकता है

पीएसआर शायद ईडीपी में सबसे अधिक चर्चा की जाने वाली नई सुविधा है। पीएसआर सिस्टम को स्थिर छवियों को प्रदर्शित करते समय समग्र सिस्टम बिजली की खपत को कम करने की अनुमति देता है।चूंकि स्क्रीन अक्सर वास्तविक दुनिया के उपयोग की स्थितियों में जमे हुए है, पीएसआर प्रभावी रूप से मोबाइल उपकरणों की बैटरी जीवन का विस्तार कर सकता है। यदि डिस्प्ले पैनल पीएसआर का समर्थन करना चाहता है, तो टीसीओएन में पैनल में एक बफर मेमोरी अंतर्निहित होनी चाहिए, जब एक स्थिर स्क्रीन प्रदर्शित होती है,TCON बफर मेमोरी में चित्र संग्रहीत करेगा, इस समय, छवि स्रोत डिवाइस (जीपीयू या सीपीयू) छवि का प्रसारण बंद कर देगा, और इस समय छवि संचरण इंटरफ़ेस काट,TCON स्वचालित रूप से मेमोरी में संग्रहीत चित्र प्रदर्शित करेगा, यही कारण है कि इस समारोह पैनल स्वचालित ताज़ा कहा जाता है, और प्रणाली की कुल बिजली की खपत को कम कर सकते हैं।पीएसआर की पहली पीढ़ी, जिसे PSR1 के रूप में भी जाना जाता है, जब एक स्थिर स्क्रीन में प्रवेश करते हैं, यदि चित्र का कोई भी हिस्सा बदल जाता है, तो पूरी स्क्रीन को अपडेट करने की आवश्यकता होती है, छवि आउटपुट को फिर से प्रेषित किया जाना चाहिए,और स्मृति भी एक पूरी स्क्रीन में फिर से संग्रहीत किया जाना चाहिए. eDP 1.4 Gen 2 PSR के साथ, जिसे PSR2 के रूप में भी जाना जाता है, केवल स्क्रीन के एक हिस्से को अपडेट करने की आवश्यकता है,जिसका अर्थ है कि ग्राफिक्स प्रोसेसर केवल डेटा की एक छोटी राशि है कि अद्यतन करने की जरूरत है प्रेषित करने की जरूरत हैपीएसआर1 की तुलना में, ग्राफिक्स प्रोसेसर को कम समय तक काम करने की आवश्यकता होती है, जो बिजली की खपत को और कम कर सकता है, और पीएसआर2 के इस भाग को आंशिक अद्यतन कहा जाता है।आंशिक अद्यतन सुविधा चिप डिजाइनरों के लिए पूरी तरह से नई चुनौतियों का एक सेट प्रस्तुत करता हैसबसे पहले, चिप को फ्रेम सिंक नामक एक नई सुविधा का समर्थन करना था, जो मुख्य चैनल से डिस्कनेक्ट होने पर डिस्प्ले पैनल को आउटपुट पर घड़ी के साथ सिंक्रनाइज़ करने की अनुमति देता है।यह कार्य AUX ट्रांसमिशन DisplayPort 1 में निर्दिष्ट समायोज्य सिस्टम घड़ी कोडिंग (GTC) का उपयोग करके रिसीवर के साथ सिंक्रनाइज़ किया जाता है.2a. फ्रेम सिंक पैनल के बफर मेमोरी में संग्रहीत डेटा को उपयुक्त समय पर अद्यतन करने के लिए छवि आउटपुट की अनुमति देता है। PSR2 में जोड़ा गया एक और सुविधा उन्नत लिंक पावर प्रबंधन है,जिसे ALPM भी कहा जाता है, जिसे ईडीपी 1 में भी परिभाषित किया गया है।4एएलपीएम के लिए डिस्प्ले को बहुत जल्दी स्टैंडबाय और स्लीप से बाहर निकलने की आवश्यकता होती है; 500 नैनोसेकंड स्टैंडबाय से बाहर होना चाहिए और 20 माइक्रोसेकंड स्लीप से बाहर होना चाहिए,जो कि No Link Training से बहुत तेज है।, जिसमें लगभग 100 माइक्रोसेकंड लगते हैं।

कम मुख्य चैनल और AUX वोल्टेज फ्लैपिंग

ईडीपी से पहले 1.4, ईडीपी विनिर्देश आउटपुट की भौतिक (पीएचवाई) परत में डिस्प्लेपोर्ट आउटपुट के समान वोल्टेज फ्लैपिंग का स्तर था,तो DisplayPort आउटपुट डिवाइस न्यूनतम प्रोटोकॉल परिवर्तन के साथ एक eDP आउटपुट में परिवर्तित किया जा सकता है, प्रणाली और मरने के डिजाइन में लचीलापन प्रदान करता है। यह विरासत डिजाइन कई अनुप्रयोगों के लिए बिजली के भूखे है। डिस्प्लेपोर्ट अनुप्रयोगों में,आउटपुट अंतर संकेत वोल्टेज स्विंग आयाम की एक विस्तृत श्रृंखला का समर्थन करता है, न्यूनतम 400mVpp से अधिकतम 1.2Vpp तक। हालांकि, eDP अनुप्रयोगों में, 400mVpp में अधिकांश रिसीवरों में आवश्यक से अधिक वोल्टेज स्विंग होता है,विशेष रूप से केवल एक छोटी डिस्प्ले केबल का उपयोग करते समयनतीजतन, eDP 1.4 मुख्य चैनल के आयाम को 200mVpp तक कम करता है, जिससे उच्च गति संचरण इंटरफ़ेस की बिजली की खपत में काफी कमी आती है।वोल्टेज स्विंग आयाम को कम करने के अलावा, ईडीपी 1.4 के संशोधन में अनुकूलित आयाम और पूर्व-जोर समायोजन लचीलापन भी जोड़ा गया है, जो विभिन्न मुख्य चैनल संचरण मार्गों की विशेषताओं को बेहतर ढंग से पूरा कर सकता है। ईडीपी 1.4 भी AUX चैनल को कम आयामों पर संचालित करने का विकल्प प्रदान करता है, क्योंकि AUX एक द्विदिश चैनल है, एक परिवर्तन जो रिसीवर और आउटपुट डिजाइन दोनों को प्रभावित करेगा। इसके अलावा, बिजली की खपत और प्रतिक्रिया समय को और कम करने के लिए,AUX चैनल प्रसारण शुरू करने से पहले प्रसारित सिंक्रनाइज़ेशन संकेतों की संख्या भी कम हो जाती है.

हस्तांतरण दर के चयन में अधिक लचीलापन

ईडीपी 1.4 प्रमुख चैनलों के लिए प्रसारण दरों के चयन में अधिक लचीलापन प्रदान करता है।4, मुख्य ईडीपी चैनल दरें डिस्प्लेपोर्ट के समान ही थीं, 1.62 Gbit/s, 2.7 Gbit/s और 5.4 Gbit/s पर, जबकि ईडीपी 1.4 ने नए दर विकल्प जोड़ेः 2.16 Gbit/s, 2.43 Gbit/s, 3.24 Gbit/s और 4.32 Gbit/s. eDP या DisplayPort के बावजूद, वे मूल रूप से छवि डेटा प्रसारित करने के लिए एक पर्याप्त बड़े बैंडविड्थ और संचरण चैनल का चयन करेंगे,लेकिन एक उच्च संचरण दर का मतलब है अधिक बिजली की खपत, और एक अत्यधिक उच्च संचरण दर भी एक अपशिष्ट है। eDP 1.4 व्यावहारिक अनुप्रयोगों में अधिक इष्टतम हस्तांतरण दर चयन की अनुमति देने के लिए, अधिक हस्तांतरण दर विकल्प प्रदान करता है। उदाहरण के लिए,1 प्रसारित करने के लिए,920x1,200, 24-बिट रंग पैनल, डिजाइनर 2.7 Gbit / s पर दो मुख्य चैनलों या 5.4 Gbit / s पर एक मुख्य चैनल का उपयोग कर सकते हैं।200, 24-बिट रंगीन पैनल को केवल 3.7 Gbit/s पर प्रेषित करने की आवश्यकता है, और 2.7 Gbit/s के दो चैनलों या 5.4 Gbit/s के एक चैनल के लिए पर्याप्त बैंडविड्थ का 4.32 Gbit/s प्रदान करता है।920x1,200 पैनल को 30 बिट्स तक बढ़ाया जाता है, आवश्यक बैंडविड्थ 4.625 Gbit/s तक बढ़ जाएगी, और उपरोक्त बैंडविड्थ पर्याप्त नहीं होगी।4, इस स्थिति में ट्रांसमिशन दर को दोगुना करना पड़ा, या चैनलों की संख्या को दो से बढ़ाकर चार चैनल करना पड़ा, लेकिन ईडीपी 1 में।4, ट्रांसमिशन दर को केवल 2.7G से बढ़ाकर 3.24G करने की आवश्यकता है, यानी डेटा ट्रांसमिशन के लिए 5.184Gbit/s का पर्याप्त बैंडविड्थ है,और आउटपुट और रिसीवर अंत पर मुख्य चैनल इंटरफ़ेस भौतिक परत की बिजली की खपत कम किया जा सकता है, और इक्वेलाइजर लाइन की बिजली की खपत को पैनल के अंत में भी कम किया जा सकता है।4 भी कस्टम गति का विकल्प प्रदान करता है, जो सामान्य ईडीपी डिस्प्ले पैनल पर लागू नहीं होता है, लेकिन कुछ विशिष्ट सिस्टम अनुप्रयोगों के लिए डिज़ाइन किया गया है।

प्रदर्शन डेटा संपीड़न जोड़ना

ईडीपी 1.4 में जोड़ा गया एक और नया फीचर संकुचित वीडियो डेटा के संचरण का समर्थन करना है,जो वीईएसए डीएससी (डिस्प्ले स्ट्रीम संपीड़न) मानक में परिभाषित है और मार्च 2014 में जारी होने की उम्मीद है. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateयदि आवश्यक बैंडविड्थ कम है, तो मुख्य चैनल के लिए आवश्यक चैनलों की संख्या भी कम हो जाती है, जिसका अर्थ है कम लाइनें।प्रसारण की गुणवत्ता बेहतर होगी, और आप भी एक सस्ता केबल का उपयोग करने के लिए चुन सकते हैं। इसके अलावा, पीएसआर मोड में, संपीड़न तकनीक का उपयोग करके संग्रहीत करने की आवश्यकता डेटा की मात्रा को कम किया जा सकता है,और एक छोटा बफर मेमोरी इस्तेमाल किया जा सकता हैमूल रूप से, ईडीपी 1.4 विनिर्देश में एक संपीड़ित डिस्प्ले स्ट्रीम परिवहन सेवा इकाई शामिल थी, लेकिन वीईएसए ने इसे नए डीएससी विनिर्देश के साथ बदलने का निर्णय लिया।

AUX के माध्यम से मल्टी-टच डेटा ट्रांसफर करना

टच पैनल वाले मोबाइल डिवाइस आम हो गए हैं और पारंपरिक पीसी अधिक से अधिक अनुप्रयोगों के लिए टच पैनल से लैस होंगे।जैसे माइक्रोसॉफ्ट का विंडोज 8 ऑपरेटिंग सिस्टम जो टच फंक्शन का समर्थन करता है. ईडीपी का व्यापक रूप से टैबलेट, लैपटॉप और एआईओ पीसी में उपयोग किया गया है, और ये एप्लिकेशन टच का भी समर्थन कर सकते हैं।मल्टी-टच डेटा को एक अलग यूएसबी इंटरफेस के माध्यम से प्रेषित किया जाना चाहिए, और भविष्य में, यदि मल्टी-टच डेटा AUX चैनल के माध्यम से प्रेषित किया जाता है, तो इस यूएसबी इंटरफ़ेस को समाप्त किया जा सकता है।क्योंकि डिस्प्ले ड्राइवर चिप और टच चिप स्वतंत्र हैं और उनके अपने इंटरफेस हैं, तो यह eDP 1.4 सुविधा केवल जब दो चिप्स एकीकृत कर रहे हैं एक बड़ी भूमिका निभाएगा। AUX चैनल के माध्यम से बहु स्पर्श डेटा हस्तांतरण समारोह यूएसबी HID फर्मवेयर विनिर्देश का समर्थन करता है,और eDP 1.4 मल्टी-टच फ़ंक्शन को सक्षम करने के लिए रिसीवर पक्ष पर एक नया डीपीसीडी स्क्रैचपैड पता परिभाषित करता है, जिसमें मल्टी-टच समर्थन और अन्य डेटा हस्तांतरण से संबंधित कॉन्फ़िगरेशन डेटा शामिल है।

संगतता परीक्षण विनिर्देश अभी तक प्रकाशित नहीं किया गया है

वीईएसए ने ईडीपी 1.4 संगतता परीक्षण विनिर्देश प्रकाशित नहीं किया है। 2011 में, वीईएसए ने ईडीपी 1.3 दिशानिर्देश प्रकाशित किए,जिसमें भौतिक परत इंटरफेस और लिंक परत (Link Layer) शामिल हैं संगतता परीक्षण विनिर्देश अभी तक प्रकाशित नहीं किए गए हैं VESA ने eDP 1 प्रकाशित नहीं किया है.4 संगतता परीक्षण विनिर्देश। 2011 में, VESA ने eDP 1.3 दिशानिर्देश प्रकाशित किए, जिसमें भौतिक परत इंटरफ़ेस और लिंक परत जैसे दिशानिर्देश शामिल थे। हालांकि, व्यावहारिक अनुप्रयोग में,प्रणाली कारखाने ईडीपी प्रणाली की प्रासंगिक सामग्री का सत्यापन करेगा, जिसमें आउटपुट, कनेक्शन लाइन और रिसीवर की संगतता और अन्तरक्रियाशीलता शामिल है।

ईडीपी के संस्करणों की बड़ी संख्या और विभिन्न प्रणालियों के लिए अनुप्रयोगों की विविधता के कारण, एक परीक्षण विनिर्देश को परिभाषित करना काफी मुश्किल है जो सभी सिस्टम अनुप्रयोगों को पूरा कर सकता है।बाहरी डिस्प्लेपोर्ट के विपरीत, उपभोक्ताओं के पास आंतरिक केबल और डिस्प्ले पैनल चुनने का अवसर नहीं है, इसलिए VESA के पास संगतता परीक्षण विनिर्देशों की आवश्यक परिभाषा नहीं है,और प्रणाली निर्माताओं को यह सुनिश्चित करने के लिए अपने संबंधित ईडीपी घटक आपूर्तिकर्ताओं के साथ काम करना चाहिए कि प्रणाली ठीक से काम करे.
