उत्पाद विवरण:
|
| कीवर्ड: | 13.3 इंच टीएफटी एलसीडी डिस्प्ले | संकल्प: | 1920*1080 पिक्सल |
|---|---|---|---|
| एलसीडी आकार: | 305.1 x 178.5 x 2.45 मिमी (w/o टच) | टच के साथ एलसीडी: | 327.2 x 215.2 x 6.3 मिमी (टच के साथ) |
| सक्रिय क्षेत्र: | 293.76 x 165.24 मिमी | एलसीडी इंटरफ़ेस: | ईडीपी |
| सीटीपी इंटरफ़ेस: | USB | टच स्क्रीन: | सीटीपी (प्रोजेक्टिव कैपेसिटिव टच स्क्रीन) |
| भूतल चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 | संचालन तापमान।: | -10 ℃ से + 60 ℃ |
| भंडारण अस्थायी।: | -20 ℃ से + 60 ℃ | डिस्प्ले प्रकार: | आईपीएस पूर्ण देखने के कोण |
| सतह उपचार: | धुंध 25%, 3H | इसके विपरीत अनुपात: | 1000 |
| प्रदर्शन रंग: | 16.7 एम | एलईडी लाइफटाइम: | 30,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | ईडीपी टीएफटी एलसीडी डिस्प्ले 13.3 इंच,13.3 इंच टीएफटी एलसीडी डिस्प्ले,ईडीपी टीएफटी एलसीडी प्रदर्शन |
||
13.3 इंच का TFT एलसीडी डिस्प्ले प्रोजेक्टेड कैपेसिटिव टच के साथ, EDP TFT एलसीडी डिस्प्ले 13.3 इंच FHD 1920*1080 रिज़ॉल्यूशनउत्पाद का वर्णन
SFTO1330JD-7057A-CT TFT एलसीडी डिस्प्ले एक 13.3 इंच रंग सक्रिय मैट्रिक्स TFT एलसीडी मॉड्यूल है जो एक सक्रिय स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFTs (थिन फिल्म ट्रांजिस्टर) का उपयोग करता है।SFTO1330JD-7057A-CT TFT एलसीडी डिस्प्ले मॉड्यूल में 13.3 इंच विकर्ण रूप से मापा सक्रिय क्षेत्र पूर्ण-एचडी संकल्पों (1920 क्षैतिज 1080 ऊर्ध्वाधर पिक्सेल सरणी द्वारा) के साथ। प्रत्येक पिक्सेल को लाल, हरे,नीले बिंदु जो ऊर्ध्वाधर पट्टी में व्यवस्थित हैं और यह मॉड्यूल 16 प्रदर्शित कर सकता है.7M ((round up) ((6bit+2FRC) रंग और रंग पैमाना 72% है। बैक-लाइट ड्राइविंग के लिए एलईडी ड्राइवर इस मॉडल में निर्मित है।
SFTO1330JD-7057A-CT टीएफटी एलसीडी डिस्प्ले ईडीपी (इम्बेडेड डिस्प्ले पोर्ट) Ver1.2 इंटरफ़ेस का उपयोग करके और +3 प्रदान करके 16.7M रंगों के साथ 1920×3×1080 डॉट्स पैनल पर ग्राफिक्स और ग्रंथों का प्रदर्शन कर रहा है।टीएफटी-एलसीडी पैनल ड्राइविंग के लिए 3 वीडीसी आपूर्ति वोल्टेजइस SFTO1330JD-7057A-CT TFT एलसीडी डिस्प्ले पैनल में, चमकदार और स्पष्ट चित्रों को प्राप्त करने के लिए उत्कृष्ट रंग प्रदर्शन के लिए रंग फ़िल्टर शामिल हैं,मल्टीमीडिया अनुप्रयोगों में उपयोग के लिए इस डिस्प्ले को इष्टतम बनाना.सर्वोत्तम दृश्य सभी दिशाओं में हैं.बिना बैकलाइट-ड्राइविंग एलईडी नियंत्रक.ईडीपी हस्तांतरण दर विनिर्देशः 2.7Gbps/2 लेन 8bit.
* रिजर्व का प्रकार
* ईडीपी इंटरफ़ेस
* उच्च गति प्रतिक्रिया
* 6-बिट (हाय-एफआरसी) रंग गहराई, प्रदर्शन 16.7M रंग
* अंतर्निहित किनारा प्रकार (एलईडी) बैकलाइट
* RGB98% और NTSC45% के साथ संगत (NTSC72% भी उपलब्ध है)
* उच्च चमक और कंट्रास्ट अनुपात, कम प्रतिबिंब और व्यापक देखने का कोण
* केवल DE (डेटा सक्षम करें)
* रोह और हेलोजन मुक्त
* टीईओ 6.0, ES6.0 अनुरूप
* गामा सुधार
विशेषताएं:
| कीवर्डः | 13.3 इंच का टीएफटी एलसीडी डिस्प्ले | संकल्पः | 1920*1080 पिक्सल |
|---|---|---|---|
| एलसीडी आकारः | 305.1 X 178.5 X 2.45 मिमी (वि/ओ टच) | स्पर्श के साथ एलसीडीः | 327.2 X 215.2 X 6.3 मिमी (टच के साथ) |
| सक्रिय क्षेत्रः | 293.76 X 165.24 मिमी | एलसीडी इंटरफ़ेसः | ईडीपी |
| सीटीपी इंटरफ़ेसः | यूएसबी | टच स्क्रीनः | सीटीपी (प्रोजेक्टिव कैपेसिटिव टच स्क्रीन) |
| सतह चमकः | 300 Cd/m2 - 1000 Cd/m2 | परिचालन तापमानः | -10°C से +60°C तक |
| भंडारण तापमानः | -20°C से +60°C तक | प्रदर्शन प्रकारः | आईपीएस पूर्ण देखने के कोण |
| सतह उपचार: | धुंध 25%, 3H | कंट्रास्ट अनुपातः | 1000 |
| प्रदर्शन रंगः | 16.7 एम | एलईडी जीवनकालः | 30,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | REACH और RoHS अनुरूप |

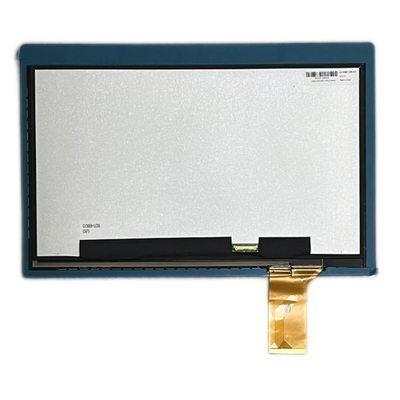

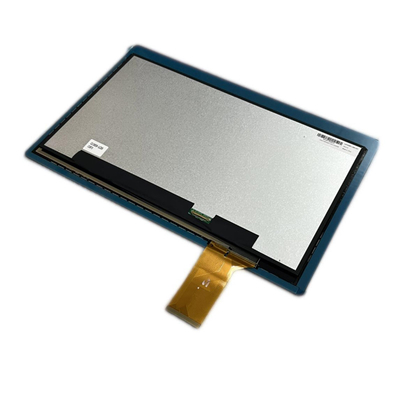

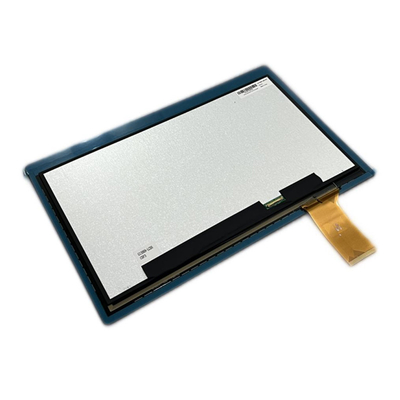

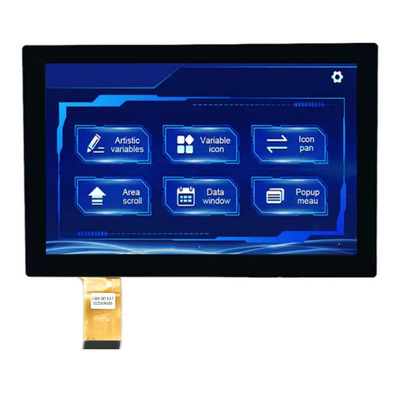

13.3 इंच का TFT एलसीडी डिस्प्ले प्रोजेक्टेड कैपेसिटिव टच के साथ, EDP TFT एलसीडी डिस्प्ले 13.3 इंच FHD 1920*1080 रिज़ॉल्यूशन उत्पाद Iमागी
13.3 इंच का TFT एलसीडी डिस्प्ले प्रोजेक्टेड कैपेसिटिव टच के साथ, EDP TFT एलसीडी डिस्प्ले 13.3 इंच FHD 1920*1080 रिज़ॉल्यूशन उत्पादचित्रण
डिस्प्ले पिन परिभाषा
1 एन.सी. कनेक्शन नहीं
2 एच-जीएनडी ग्राउंड
3 LAN1_N पूरक संकेत लिंक _Lane1
4 LAN1_P सही सिग्नल लिंक _Lane1
5 एच-जीएनडी ग्राउंड
6 LAN0_N पूरक सिग्नल लिंक _Lane0
7 LAN0_P सही सिग्नल लिंक _Lane0
8 एच-जीएनडी हाई स्पीड ग्राउंड
9 AUXP सच्चा सिग्नल लिंक _ सहायक चैनल
10 AUXN पूरक सिग्नल लिंक _ सहायक चैनल
11 एच-जीएनडी ग्राउंड
12 एलसीडी_वीसीसी पावर सप्लाई, 3.3V (typ.)
13 एलसीडी_वीसीसी पावर सप्लाई, 3.3V (typ.)
14 BIST पैनल स्व परीक्षण सक्षम करें
15 एच-जीएनडी ग्राउंड
16 एच-जीएनडी ग्राउंड
17 HPD HPD ((हॉट प्लग डिटेक्ट) सिग्नल पिन
18 BL_GND हाई स्पीड ग्राउंड
19 BL_GND हाई स्पीड ग्राउंड
20 BL_GND हाई स्पीड ग्राउंड
21 BL_GND हाई स्पीड ग्राउंड
22 BL_EN बैकलाइट चालू/बंद नियंत्रण पिन
23 BL_PWM बैक लाइट PWM डिमिंग
24 NC कोई कनेक्शन नहीं
25 NC कोई कनेक्शन नहीं
26 BL_PWR बैकलाइट पावर
27 BL_PWR बैकलाइट पावर
28 BL_PWR बैकलाइट पावर
29 BL_PWR बैकलाइट पावर
30 NC कोई कनेक्शन नहीं
पीसीएबी यूएसबी पिन परिभाषा
1 VCC
2 यूएसबी-
3 USB+
4 जीएनडी
कारखाने की सुविधाएँ और प्रमाणपत्र
अनुमानित क्षमता (पीसीएपी) स्पर्श
प्रोजेक्ट कैपेसिटिव (पीसीएपी) टच टेक्नोलॉजी तेजी से और संवेदनशील प्रतिक्रिया और पेशेवर स्तर की विश्वसनीयता को जोड़ती है।
प्रौद्योगिकी प्रक्षेपित क्षमतात्मक टच स्क्रीन को सख्त औद्योगिक, चिकित्सा और ऑटोमोटिव अनुप्रयोगों के लिए डिज़ाइन किया गया है। हम पीसीएपी टच स्क्रीन को तरल क्रिस्टल डिस्प्ले (एलसीडी) के साथ भी जोड़ सकते हैं,जो एक एकीकृत एम्बेडेड समाधान है जो आपूर्ति श्रृंखला और विधानसभा को सरल बनाने में मदद करता है.
कवर ग्लास:
1आकारः कस्टम आकार, आकार, किनारे उपचार, छेद और कटआउट
2रंगः सिल्क प्रिंटिंग, लोगो
3ग्लास सामग्रीः गोरिल्ला ग्लास, टेम्पर्ड ग्लास, पीएमएमए
4उपचारः दर्पण, एजी, एआर, एएफ
सेंसर:
1सेंसर सामग्रीः कांच, फिल्म, फिल्म+फिल्म
2FPC: आकार डिजाइन वैकल्पिक है
3आईसीः ईईटीआई, आईएलआईटीईके, एसआईएस, साइप्रस, फोकलटेक, गुडिक्स आदि।
4इंटरफेस: आई2सी, यूएसबी, आरएस232
