उत्पाद विवरण:
|
| उत्पाद: | 2.8" इंच टीएफटी एलसीडी डिस्प्ले | संकल्प: | 480x640 डॉट्स |
|---|---|---|---|
| चालक आई.सी: | ILI9806E, या ST7701 या समकक्ष | टच स्क्रीन: | टच स्क्रीन के बिना (अनुकूलन योग्य) |
| कवर ग्लास आयाम: | अनुकूलन योग्य | देखने की दिशा: | मुफ़्त(80/80/80/80) |
| रूपरेखा मंद।: | 50(डब्ल्यू) x 69.2(एल) x 2.35(टी) मिमी | सक्रिय क्षेत्र: | 43.20 x 57.60 मिमी |
| इंटरफेस: | आरजीबी (अनुकूलन योग्य) | संबंध: | एफपीसी कनेक्टर प्रकार |
| पिन नंबर: | 40 पिन (अनुकूलन योग्य) | भूतल चमक: | 260 सीडी/एम2(निट्स) |
| वोल्टेज आपूर्ति: | 3.2 वी | बैकलाइट प्रकार: | सफेद एलईडी |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 2.8 इंच TFT एलसीडी डिस्प्ले मॉड्यूल |
||

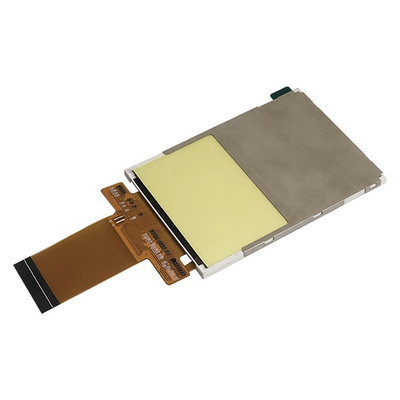

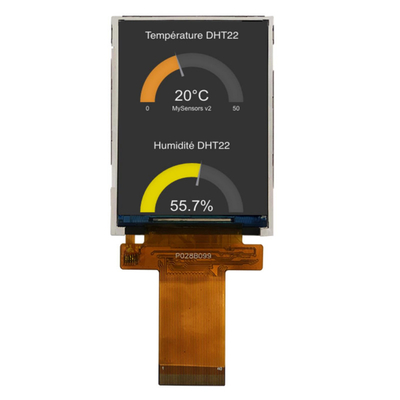

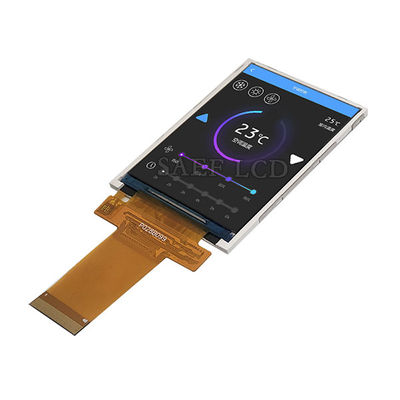

2.8 इंच 480X640 डॉट्स इंडस्ट्रियल टीएफटी एलसीडी डिस्प्ले मॉड्यूल आरजीबी इंटरफेस, चीन 2.8 इंच टीएफटी निर्माता आपूर्तिकर्ता उत्पाद परिचय
यह उत्पाद एक उच्च पीपीआई रिज़ॉल्यूशन डिस्प्ले स्क्रीन है जिसका विकर्ण आकार 2.8 इंच और रिज़ॉल्यूशन 480x640 है।यह इस उत्पाद कुछ उच्च अंत अनुप्रयोगों के लिए उपयुक्त बनाने के लिए आईपीएस पूर्ण दृश्य प्रदर्शन प्रौद्योगिकी का उपयोग करता है.
SF-TO280PY-8990B-N TFT एलसीडी मॉड्यूल एक 2.8 ′′ इंच विकर्ण आकार का पोर्ट्रेट मोड 480x640 उच्च रिज़ॉल्यूशन पूर्ण रंग डिस्प्ले है, SF-TO280PY-8990B-N एलसीडी मॉड्यूल आरजीबी इंटरफेस का समर्थन करता है।इंटरफ़ेस अनुकूलन योग्य है. SF-TO280PY-8990B-N मॉडल का मॉड्यूल आयाम 50 ((W) x 69.2 ((L) x 2.35 ((T) मिमी और सक्रिय क्षेत्र का आकार 43.20 x 57.60 मिमी है। SF-TO280PY-8990B-N ILI9806E के साथ एकीकृत है,या ST7701 या मॉड्यूल पर समकक्ष ड्राइवर आईसी नियंत्रक, और इसकी तर्क आपूर्ति वोल्टेज 2.6V से 3.4V तक होती है। विशिष्ट मूल्य 3.2V है। सतह चमक 260 cd/m2 (Nits) है। इस मॉडल का ऑपरेटिंग तापमान -20 से 70 डिग्री है,और भंडारण तापमान -30 से 80 डिग्री.
इस मॉडल का व्यापक रूप से पीओएस टर्मिनल, नकद पाठक, एम्बेडेड सिस्टम, स्वचालन, जीपीएस, चिकित्सा उपकरण, औद्योगिक उपकरण,उच्च गुणवत्ता और रंगीन छवि में टीएफटी डिस्प्ले की आवश्यकता वाले सुरक्षा उपकरण.
मैकेनिकल विनिर्देशः
| आइटम | विनिर्देश | UNIT |
| डिस्प्ले आकार | 2.8 | इंच |
| आउटलाइन आयाम | 50 गुना 69.2 गुना 2.35 | मिमी |
| ड्राइवर आईसी | ILI9806E-2C | - |
| इंटरफेस प्रकार | आरजीबी | थोड़ा |
पिन विवरण:
| पिन नं. | प्रतीक | कार्य |
| 1 | एलईडी- | एलईडी बैक लाइट (कैथोड) |
| 2 | एलईडी+ | एलईडी बैक लाइट ((एनोड) |
| 3 | जीएनडी | जमीन |
| 4 | वीडीडी | विद्युत आपूर्ति. 2.8V |
| 5 से 12 | DB0-DB7(B0-B7) | आरजीबी नीला डेटा |
| 13-20 |
DB8-DB15(G0-G 7) |
आरजीबी हरा डेटा |
| 21-28 |
DB16-DB23(R0-R 7) |
आरजीबी लाल डेटा |
| 29 | जीएनडी | जमीन |
| 30 | पीसीएलके | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल |
| 31 | वीडीडी | विद्युत आपूर्ति. 2.8V |
| 32 | HSYNC | आरजीबी इंटरफ़ेस संचालन के लिए लाइन सिंक्रनाइज़ेशन सिग्नल |
| 33 | VSYNC | आरजीबी इंटरफ़ेस संचालन के लिए फ्रेम सिंक्रनाइज़ेशन सिग्नल |
| 34 | DE | आरजीबी इंटरफ़ेस संचालन के लिए डेटा सक्षम सिग्नल |
| 35 | NC | NC |
| 36 | जीएनडी | जमीन |
| 37 | सीएस | चिप चयन इनपुट पिन |
| 38 | रीसेट करें | बाहरी रीसेट इनपुट. |
| 39 | एससीएल | एसपीआई इंटरफेस घड़ी |
| 40 | एसडीए | सीरियल इनपुट सिग्नल |
2.8 इंच 480X640 डॉट्स इंडस्ट्रियल टीएफटी एलसीडी डिस्प्ले मॉड्यूल आरजीबी इंटरफेस, चीन 2.8 इंच टीएफटी निर्माता आपूर्तिकर्ता उत्पाद ड्राइंग
एलईडी बैकलाइटः
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण स्थिति |
नोट |
| आपूर्ति वोल्टेज | Vf | - | 3.2 | - | वी | यदि=80 mA | - |
| आपूर्ति करंट | यदि | - | 80 | mA | - | ||
| रिवर्स वोल्टेज | वीआर | - | 5 | वी | |||
| शक्ति अपव्यय | पीडी | - | mW | ||||
| एलसीएम के लिए प्रकाश तीव्रता |
- |
- | 260 | - | Cd/m2 | यदि=80mA | - |
| एलसीएम के लिए एकरूपता | 80 | % | यदि=80 mA | - | |||
| बैकलाइट रंग | सफेद | ||||||
ऑप्टिकल विशेषताएं:
| नहीं. | आइटम | प्रतीक | शर्तें | विनिर्देश | इकाई | नोट | |||
| मिन | प्रकार | अधिकतम | |||||||
| 1 | प्रतिक्रिया समय | Tr+Tf | 25°C | - | 25 | 35 | सुश्री | (1) ((2) | |
|
2 |
संचरण (बिना ध्रुवीकरण) |
T ((%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
कंट्रास्ट दर |
सीआर |
θ=0, सामान्य देखना कोण |
700 |
1000 |
- |
- |
(1) ((3) |
|
|
4 |
देखना कोण |
हॉर. | θR |
CR>10 |
- | 85 | - |
डिग्री |
|
| θL | - | 85 | - | ||||||
| Ver. | Θ+ | - | 85 | - | |||||
| थ- | - | 85 | - | ||||||
|
5 |
गुणसूत्र |
सफेद | एक्स |
सी-लाइट |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| लाल | एक्स | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| हरी | एक्स | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| नीला | एक्स | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||
2.8 इंच 480X640 डॉट्स इंडस्ट्रियल टीएफटी एलसीडी डिस्प्ले मॉड्यूल आरजीबी इंटरफेस, चीन 2.8 इंच टीएफटी निर्माता आपूर्तिकर्ता उत्पाद चित्र
कारखाने की सुविधाएँ और प्रमाणपत्र
अनुमानित क्षमता (पीसीएपी) टच पैनल
प्रोजेक्ट कैपेसिटिव (पीसीएपी) टच टेक्नोलॉजी तेजी से और संवेदनशील प्रतिक्रिया और पेशेवर स्तर की विश्वसनीयता को जोड़ती है।
प्रौद्योगिकी प्रक्षेपित क्षमतात्मक टच स्क्रीन को सख्त औद्योगिक, चिकित्सा और ऑटोमोटिव अनुप्रयोगों के लिए डिज़ाइन किया गया है। हम पीसीएपी टच स्क्रीन को तरल क्रिस्टल डिस्प्ले (एलसीडी) के साथ भी जोड़ सकते हैं,जो एक एकीकृत एम्बेडेड समाधान है जो आपूर्ति श्रृंखला और विधानसभा को सरल बनाने में मदद करता है.
कवर ग्लास:
1आकारः कस्टम आकार, आकार, किनारे उपचार, छेद और कटआउट
2रंगः सिल्क प्रिंटिंग, लोगो
3ग्लास सामग्रीः गोरिल्ला ग्लास, टेम्पर्ड ग्लास, पीएमएमए
4उपचार: दर्पण, एजी, एआर, एएफ
सेंसर:
1सेंसर सामग्रीः कांच, फिल्म, फिल्म+फिल्म
2FPC: आकार डिजाइन वैकल्पिक है
3आईसीः ईईटीआई, आईएलआईटीईके, एसआईएस, साइप्रस, फोकलटेक, गुडिक्स आदि।
4इंटरफेस: आई2सी, यूएसबी, आरएस232
