उत्पाद विवरण:
|
| उत्पाद: | 3.5 इंच टीएफटी एलसीडी डिस्प्ले | संकल्प: | 320x480 एचवीजीए |
|---|---|---|---|
| देखने की दिशा: | 12 बजे | पिन नंबर: | 40 पिन |
| इंटरफेस: | MCU 8/16BIT, SPI 3/4वायर | भूतल चमक: | 300 सीडी/एम2(निट्स) |
| रूपरेखा मंद।: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (मिमी) | सक्रिय क्षेत्र: | 48.96 ((H) x73.44 ((V) (मिमी) |
| टच स्क्रीन: | कैपेसिटिव टच पैनल के साथ | चालक आई.सी: | ILI9488 |
| सीटीपी चालक: | FT6336U | संबंध: | प्लगिंग |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | भंडारण अस्थायी।: | -30°C से +80°C |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 3.5 इंच पीसीएपी टीएफटी डिस्प्ले,उच्च चमक PCAP TFT डिस्प्ले |
||
सुपर कम लागत ऊंचाई चमक 3.5 इंच पीसीएपी टीएफटी डिस्प्ले एमसीयू और एसपीआई इंटरफेस 12 बजे एलसीडी स्क्रीन उत्पाद परिचय
एसएईएफ प्रौद्योगिकी SFTO350PY-7118A-CT पीसीएपी टीएफटी डिस्प्ले एचवीजीए 320x480 पिक्सल के रिज़ॉल्यूशन के साथ 3.5 इंच की टीएन प्रकार (12 बजे) देखने की दिशा स्क्रीन है।यह पीसीएपी टीएफटी एलसीडी डिस्प्ले मॉड्यूल आईएलआई9488 नियंत्रक या समकक्ष आईसी के साथ निर्मित है; यह एमसीयू 8/16 बीआईटी और एसपीआई 3/4 तारों के इंटरफेस का समर्थन करता है। यह उच्च चमक पीसीएपी टीएफटी एलसीडी स्क्रीन ऑपरेटिंग वोल्टेज के लिए 2.8V ((आमतौर पर मूल्य) है। वीडीडी 2.4V से 3.3V तक है।
SFTO350PY-7118A-CT कैपेसिटिव टच पैनल, सिंगल टच और मल्टी-टच वैकल्पिक के साथ डिज़ाइन किया गया है। TFT मॉड्यूल SFTO350PY-7118A-CT 300cd/m2 luminance के साथ पोर्ट्रेट मोड एलसीडी मॉड्यूल है।यदि आप इसे परिदृश्य मोड के रूप में उपयोग करना चाहते हैं या चमक बढ़ाने के लिए, कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।
टीएफटी टच एलसीडी SFTO350PY-7118A-CT मीटर और उपकरणों, जीपीएस डिवाइस, पीओएस टर्मिनल, नकद पाठक, स्कैनर, होम ऑटोमेशन, सम्मेलन फोन, विश्लेषकों, घरेलू उपकरण में व्यापक रूप से उपयोग किया जाता है,गृह स्वचालन, सुरक्षा प्रणाली आदि।
| पद | विनिर्देश | इकाई |
| स्क्रीन का आकार | 3.5 इंच | विकर्ण |
| पिक्सेल की संख्या | 320RGB ((H) x480 ((V) | पिक्सेल |
| प्रदर्शन क्षेत्र | 48.96 ((H) x73.44 ((V) | मिमी |
| पिक्सेल पिच | 0.153 ((H) x0.153 ((V) | मिमी |
| रूपरेखा आयाम | 54.48x84.71x3.40 | मिमी |
| पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | ―― |
| प्रदर्शन मोड | सामान्य रूप से सफेद | ―― |
| देखने की दिशा (आँखा) | दोपहर 12 बजे | ―― |
| ग्रे प्रतिवर्तन दिशा | -- | |
| रंग प्रदर्शित करें | 262K | ―― |
| प्रकाशकता ((cd/m2) | 300 | निट |
| कंट्रास्ट अनुपात | 500:1 | ―― |
| सतह उपचार | ―― | ―― |
| इंटरफेस | MCU 8/ 16BIT SPI 3/4wire | |
| बैक लाइट | एलईडी साइड लाइट प्रकार | ―― |
| LCM IC | ILI9488 | |
| सीटीपी आईसी | FT6336U | |
| ऑपरेशन तापमान | -20~70 | °C |
| भंडारण तापमान | -30~80 | °C |
| वजन | ―― | घ |
सुपर कम लागत ऊंचाई चमक 3.5 इंच पीसीएपी टीएफटी डिस्प्ले एमसीयू और एसपीआई इंटरफ़ेस 12 बजे एलसीडी स्क्रीन उत्पाद ड्राइंग
ऑप्टिकल विनिर्देश
| पद | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई | |
| सफेद चमक (केंद्र) | Lv |
Θ=0 सामान्य देखना कोण आईबीएल= 120 एमए |
-- | 300 | -- | cd/m2 | |
| प्रतिक्रिया समय | Tr+Tf | -- | 20 | 40 | एमएस | ||
| कंट्रास्ट अनुपात | सीआर | -- | 500 | -- | -- | ||
|
रंग रंग (CIE1931) |
सफेद | Wx | 0.292 | 0.307 | 0.322 | ||
| वाई | 0.312 | 0.327 | 0.342 | ||||
|
देखने का कोण |
हॉर |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
Ver |
ू | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| चमक एकरूपता | औसत | Θ=0 | 80 | 90 | -- | % | |
| रंग-गैर-रंग | एनटीएससी | Θ=0 | 57 | 60 | -- | % | |
| इष्टतम दृश्य दिशा | दोपहर 12 बजे | ||||||
माप की स्थिति
> परिवेश का मापनः अंधेरा कमरा
एलईडी करंट आईएलः 120mA
> परिवेश का तापमानः 25±2°C
> 15 मिनट. गर्म करने का समय
विद्युत विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| एनालॉग आपूर्ति वोल्टेज | वीडीडी | 2.4 | 2.8 | 3.3 | वी |
| डिजिटल आपूर्ति वोल्टेज | वीडीडीआई | 1.65 | 1.8 | 3.3 | |
| इनपुट संकेत वोल्टेज | एचआईवी | 0.7वीडीडीआई | - | वीडीडीआई | वी |
| वीआईएल | जीएनडी | - | 0.3VDDI | वी |
बैक-लाइट यूनिट की विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| एलईडी करंट | आई.एल. | - | 90 | 120 | mA |
| एलईडी वोल्टेज | वीएल | - | 2.8 | 3.2 | वी |
| एलईडी के कामकाजी जीवनकाल | घन्टा | 30000 | 40000 | - | घडी |
एलसीएम इंटरफेस पिन परिभाषा
|
पिन नहीं. |
प्रतीक | कार्य |
| 1 | एक्सएल | बायीं पंक्ति को स्पर्श करें |
| 2 | YU | ऊपरी सर्किट को स्पर्श करें |
| 3 | एक्सआर | सही अंत रेखा को स्पर्श करें |
| 4 | YD | निचली पंक्ति को स्पर्श करें |
| 5 | जीएनडी | जमीन |
| 6 | आईओवीसीसी | बिजली की आपूर्ति 1.8V |
| 7 | वीसी | बिजली की आपूर्ति 2.8V |
| 8 | एफएमएआरके | फ्रेम सिंक्रनाइज़ेशन सिग्नल |
| 9 | सीएस | चिप चयन इनपुट पिन (सक्रिय कम) |
| 10 | आरएस | समानांतर में डेटा/कमांड चयन पिन प्रदर्शित करें |
| 11 | WR/SPI_SCL | सीरियल क्लॉक के रूप में 8080 MCU समानांतर इंटरफ़ेस/SCL पिन में लिखना सक्षम करें |
| 12 | आर एंड डी | 8080 एमसीयू समानांतर इंटरफ़ेस में पढ़ना सक्षम करें. |
| 13 | SPI_SDA | सीरियल डेटा इनपुट/आउटपुट द्वि-दिशात्मक पिन |
| 14 | SPI_SDO | सीरियल डेटा आउटपुट |
| 15 | रीसेट करें | बाहरी रीसेट इनपुट. |
| 16 | जीएनडी | जमीन |
| 17-32 | DB0-DB15 | एमसीयू समानांतर इंटरफेस डेटा बस। |
| 33 | एलईडीए | एलईडी बैक लाइट ((एनोड) |
| ३४-३६ | एलईडीके | एलईडी बैक लाइट (कैथोड) |
| 37 | जीएनडी | जमीन |
| 38 | IM0 | इंटरफ़ेस मोड चुनें |
| 39 | आईएम1 | इंटरफ़ेस मोड चुनें |
| 40 | आईएम2 | इंटरफ़ेस मोड चुनें |
टच एफपीसी पिन परिभाषा
| 1 | CTP_RST | टच स्क्रीन रीसेट करें |
| 2 | CTP_INT | टच स्क्रीन का अवरोध संकेत |
| 3 | CTP_SDA | टच स्क्रीन डेटा संकेत |
| 4 | CTP_SCL | टच स्क्रीन घड़ी संकेत |
| 5 | जीएनडी | जमीन |
| 6 | वीडीडी | विद्युत आपूर्ति |

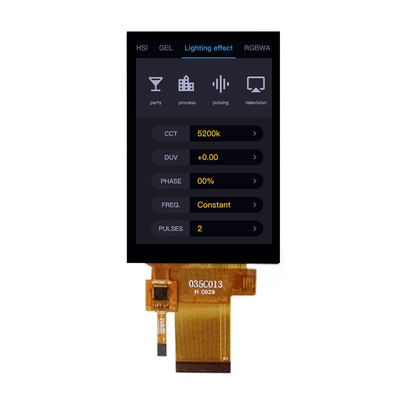

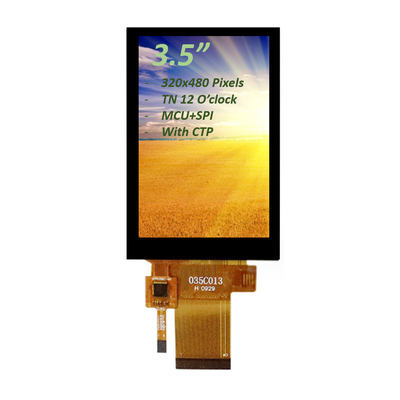

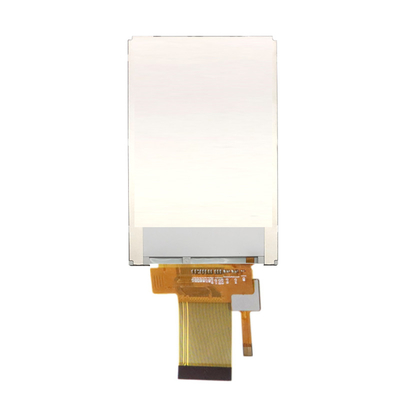

सुपर कम लागत ऊंचाई चमक 3.5 इंच पीसीएपी टीएफटी डिस्प्ले एमसीयू और एसपीआई इंटरफ़ेस 12 बजे एलसीडी स्क्रीन उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
अनुमानित क्षमता (पीसीएपी) टच स्क्रीन
प्रोजेक्टेड कैपेसिटिव (पीसीएपी) टच टेक्नोलॉजी एक त्वरित और संवेदनशील प्रतिक्रिया और पेशेवर स्तर की विश्वसनीयता को जोड़ती है।सैफ टेक्नोलॉजी की प्रोजेक्टेड कैपेसिटिव टच स्क्रीन को सख्त औद्योगिक, चिकित्सा और ऑटोमोटिव अनुप्रयोगों के लिए डिज़ाइन किया गया है।हम पीसीएपी टच स्क्रीन को लिक्विड क्रिस्टल डिस्प्ले (एलसीडी) के साथ भी जोड़ सकते हैं।, जो एक एकीकृत एम्बेडेड समाधान है जो आपूर्ति श्रृंखला और असेंबली को सरल बनाने में मदद करता है।
कवर ग्लास:
1आकार: कस्टम आकार, आकार, किनारे उपचार, छेद और कटआउट
2रंगः सिल्क प्रिंटिंग, लोगो
3ग्लास सामग्रीः गोरिल्ला ग्लास, टेम्पर्ड ग्लास, पीएमएमए
4उपचार: दर्पण, एजी, एआर, एएफ
सेंसर:
1सेंसर सामग्रीः कांच, फिल्म, फिल्म+फिल्म
2FPC: आकार डिजाइन वैकल्पिक है
3आईसीः ईईटीआई, आईएलआईटीईके, एसआईएस, साइप्रस, फोकलटेक, गुडिक्स आदि।
4इंटरफेस: आई2सी, यूएसबी, आरएस232
