उत्पाद विवरण:
|
| उत्पाद: | 7 इंच का टीएफटी एलसीडी डिस्प्ले | संचालन तापमान।: | -30°C से +75°C |
|---|---|---|---|
| भूतल चमक: | 1000 सीडी/एम2(निट्स) | संकल्प: | 1024 आरजीबी x 600 |
| इंटरफेस: | आरजीबी | पिन नंबर: | पचास पिन |
| देखने की दिशा: | आईपीएस, सभी देखने के कोण (85/85/85/85) | रूपरेखा मंद।: | 164.9 ((H) x100.0 ((V) × 5.5 ((T) (मिमी) |
| सक्रिय क्षेत्र: | 154.21(एच)x85.92(वी) (मिमी) | टच स्क्रीन: | सीटीपी वैकल्पिक |
| सतह उपचार: | कठोर कोटिंग(3H) | रंग प्रदर्शित करें: | 16.7 एम |
| संबंध: | लगाना | भंडारण अस्थायी।: | -30°C से +80°C |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 7 इंच का पीसीएपी टीएफटी डिस्प्ले,1000nits PCAP TFT डिस्प्ले |
||
7 इंच PCAP TFT डिस्प्ले 1024x600 1000nits आरजीबी वाइड ऑपरेटिंग तापमान उत्पाद परिचय
SFTO700XC-7026AN टीएफटी एलसीडी डिस्प्ले एक 7 इंच का आईपीएस प्रकार का फुल व्यूइंग एंगल स्क्रीन है जिसका रिज़ॉल्यूशन 1024x600 पिक्सल है। यह औद्योगिक ग्रेड टीएफटी एलसीडी डिस्प्ले मॉड्यूल आरजीबी इंटरफ़ेस का समर्थन करता है।यह टीएफटी स्क्रीन SFTO700XC-7026AN 3 पर संचालित है.3V ((पावर वोल्टेज), Vdd 3.0V से 3.6V तक है।
SFTO700XC-7026AN capacitive touch panel के साथ डिज़ाइन किया गया है, IIC और USB इंटरफ़ेस वैकल्पिक है। यह TFT LCD मॉड्यूल SFTO700XC-7026AN 1000cd/m2 luminance के साथ है।टीएफटी टच एलसीडी SFTO700XC-7026AN अच्छी गुणवत्ता की स्थिति में हैऔद्योगिक-ग्रेड डिस्प्ले के रूप में, इस उत्पाद का व्यापक रूप से औद्योगिक और चिकित्सा अनुप्रयोगों, बैंकिंग पीओएस टर्मिनल, एचएमआई, होम ऑटोमेशन, सुरक्षा प्रणाली आदि में उपयोग किया जाता है।
| उत्पाद: | 7 इंच का टीएफटी एलसीडी डिस्प्ले |
| सतह चमकः | 1000 सीडी/एम2 ((निट्स) |
| परिचालन तापमानः | -30°C से +75°C |
| भंडारण तापमानः | -30°C से +80°C तक |
| पिन संख्याः | पचास पिन |
| संकल्पः | 1024 RGB X 600 |
| इंटरफ़ेसः | आरजीबी |
| देखने की दिशा: | आईपीएस, सभी देखने का कोण (85/85/85/85) |
| सक्रिय क्षेत्रः | 154.21 ((H) x85.92 ((V) (मिमी) |
| रूपरेखा डिम.: | 164.9 ((H) x100.0 ((V) × 5.5 ((T) (मिमी) |
| टच स्क्रीनः | CTP वैकल्पिक |
| प्रदर्शन रंगः | 16.7 एम |
| सतह उपचार: | हार्ड कोटिंग ((3H) |
| कनेक्शनः | प्लग-इन |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | REACH और RoHS अनुरूप |
विशेषताएं
यह 7 इंच का टीएफटी एलसीडी एक रंग सक्रिय मैट्रिक्स टीएफटी एलसीडी है जो एक सक्रिय स्विचिंग डिवाइस के रूप में अकारीय सिलिकॉन टीएफटी (थिनफिल्म ट्रांजिस्टर) का उपयोग करता है।
यह पीसीएपी टीएफटी एलसीडी 7 इंच का डिस्प्ले कैपेसिटिव टच स्क्रीन के साथ डिज़ाइन किया गया है, कवर ग्लास ग्राहक की आवश्यकता के अनुसार अनुकूलित किया जा सकता है।
यह 7 इंच का टीएफटी स्क्रीन रंग व्यास प्रकार के साथ है। 50% मिन.45%.
इस 12.1 इंच के एलसीडी टीएफटी का प्रतिक्रिया समय आमतौर पर 30 एमएस, अधिकतम 35 एमएस होता है।
इस 7 इंच के 1024x600 टीएफटी डिस्प्ले में टाइप:1000 मिनट का कंट्रास्ट अनुपात हैः800.
यह 7 इंच का आरजीबी टीएफटी -30 डिग्री से +75 डिग्री तक के तापमान पर काम करता है।
यह 7 इंच का टीएफटी डिस्प्ले एक मानक 50 पिन आरजीबी इंटरफेस एलसीडी स्क्रीन है।
7 इंच का टीएफटी एलसीडी डिस्प्ले वाइड टेम्परेचर ऑपरेशन 1024x600 एचएमआई स्क्रीन आरजीबी 50 पिन उत्पाद ड्राइंग
एलसीडी मॉड्यूल विद्युत विनिर्देश
पिन परिभाषा
I: इनपुट, O: आउटपुट, P: पावर
नोट 1: DE/SYNC मोड का चयन करें. सामान्य रूप से उच्च खींचें. जब DE मोड का चयन करें, MODE= , VS और HS को उच्च खींचना चाहिए. जब SYNC मोड का चयन करें, MODE=
नोट 2: 18 बिट्स आरजीबी डेटा इनपुट करते समय आरजीबी, जी और बी डेटा के दो निचले बिट्स को ग्राउंड किया जाना चाहिए।
नोट 3: डेटा को DCLK के गिरने वाले किनारे पर लॉक किया जाना चाहिए

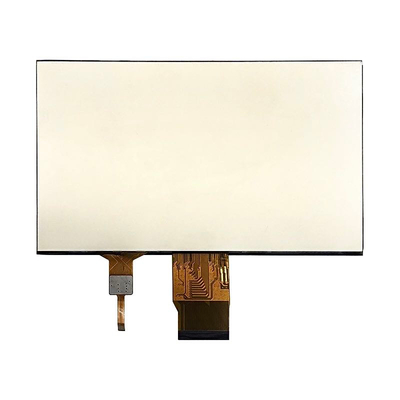

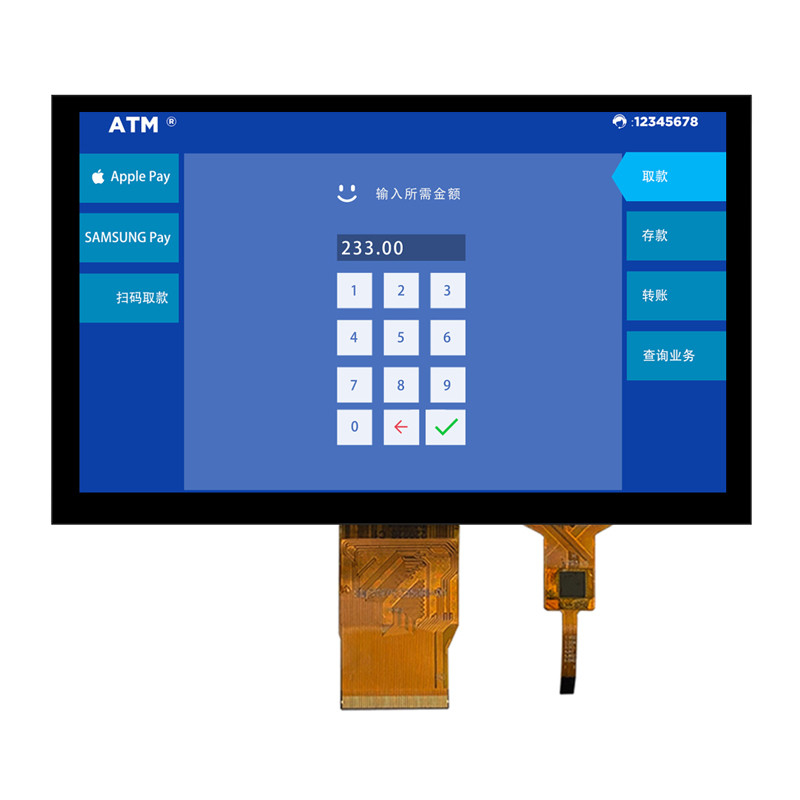

7 इंच PCAP TFT डिस्प्ले 1024x600 1000nits RGB वाइड ऑपरेटिंग तापमान उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
अनुमानित क्षमता (पीसीएपी) टच स्क्रीन
प्रोजेक्टेड कैपेसिटिव (पीसीएपी) टच टेक्नोलॉजी एक तेज और संवेदनशील प्रतिक्रिया और पेशेवर-ग्रेड विश्वसनीयता को जोड़ती है।सैफ टेक्नोलॉजी की प्रक्षेपित कैपेसिटिव टच स्क्रीन को सख्त औद्योगिकहम पीसीएपी टच स्क्रीन को लिक्विड क्रिस्टल डिस्प्ले (एलसीडी) के साथ भी जोड़ सकते हैं।जो एक एकीकृत एम्बेडेड समाधान है जो आपूर्ति श्रृंखला और विधानसभा को सरल बनाने में मदद करता है.
कवर ग्लास:
1आकारः कस्टम आकार, आकार, किनारे उपचार, छेद और कटआउट
2रंगः सिल्क प्रिंटिंग, लोगो
3ग्लास सामग्रीः गोरिल्ला ग्लास, टेम्पर्ड ग्लास, पीएमएमए
4उपचारः दर्पण, एजी, एआर, एएफ
सेंसर:
1सेंसर सामग्रीः कांच, फिल्म, फिल्म+फिल्म
2FPC: आकार डिजाइन वैकल्पिक है
3आईसीः ईईटीआई, आईएलआईटीईके, एसआईएस, साइप्रस, फोकलटेक, गुडिक्स आदि।
4इंटरफेस: आई2सी, यूएसबी, आरएस232
