240x320 2.8" प्रतिरोधी टचस्क्रीन टीएफटी एलसीडी
उत्पाद की त्वरित समीक्षा
विवरण
SF-TC280P-9413B-T एक TFT एलसीडी मॉड्यूल है जो 2.8 इंच के विकर्ण आकार, 240xRGBx320, पूर्ण रंग TFT एलसीडी डिस्प्ले का है। यह TFT एलसीडी मॉड्यूल RGB/MCU 18 बिट इंटरफेस का समर्थन करता है और इसका मॉड्यूल आयाम 50 है।0 x 69.2 x 3.5 मिमी और सक्रिय क्षेत्र का आकार 43.2 x 57.6 मिमी; SF-TC280P-9413B-T एलसीडी टीएफटी मॉड्यूल पर ILI9341V नियंत्रक के साथ एकीकृत है, और इसकी तर्क आपूर्ति वोल्टेज 2.6V से 3.3V तक होती है।
SF-TC280P-9413B-T 350 cd/m2 चमक के साथ पोर्ट्रेट मोड एलसीडी मॉड्यूल है। यदि आप इसे लैंडस्केप मोड के रूप में उपयोग करना चाहते हैं या चमक बढ़ाना चाहते हैं, तो कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।
240x320 2.8" प्रतिरोधक टचस्क्रीन टीएफटी एलसीडी ड्राइंग
पिन विवरण
| नहीं। | पिन नाम | आई/ओ | विवरण |
| 1 | एलईडी-के | मैं | एलईडी कैथोड |
| 2 | एलईडी-ए1 | मैं | एलईडी एनोड |
| 3 | एलईडी-ए2 | मैं | एलईडी एनोड |
| 4 | एलईडी-ए3 | मैं | एलईडी एनोड |
| 5 | एलईडी-ए4 | मैं | एलईडी एनोड |
| 6 | IM0 | मैं | सिस्टम इंटरफेस का चयन करें. नोट.1 |
| 7 | आईएम1 | ||
| 8 | आईएम2 | ||
| 9 | IM3 | ||
| 10 | रीसेट करें | मैं | रीसेट पिन |
| 11 | VSYNC | मैं | आरजीबी इंटरफेस में ऊर्ध्वाधर सिंक्रनाइज़ेशन संकेत |
| 12 | HSYNC | मैं | आरजीबी इंटरफेस में क्षैतिज सिंक्रनाइज़ेशन संकेत |
| 13 | DOTCLK | मैं | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल |
| 14 | DE | मैं | आरजीबी इंटरफ़ेस संचालन के लिए डेटा सक्षम सिग्नल |
| 15 से 32 | DB0-DB17 | आई/ओ | 18बिट- समानांतर डेटा |
| 33 | एसडीओ | आई/ओ | सीरियल आउटपुट सिग्नल |
| 34 | एसडीआई | आई/ओ | डेटा एससीएल संकेत के गिरते किनारे पर आउटपुट किया जाता है |
| 35 | आर एंड डी | मैं | स्ट्रोब सिग्नल इनपुट पिन पढ़ें |
| 36 | WR | मैं | स्ट्रोब सिग्नल इनपुट पिन लिखें |
| 37 | D/CX ((SCL) | मैं |
यह पिन 3-wrie 9-बिट में सीरियल इंटरफ़ेस घड़ी का उपयोग किया जाता है/ 4-wrie 8-बिट सीरियल डेटा इंटरफ़ेस |
| 38 | सीएसएक्स | मैं | चिप चयन संकेत |
| 39 | टीई | ओ |
फ्रेम के लिए MPU को सिंक्रनाइज़ करने के लिए फाड़ने प्रभाव आउटपुट पिन लिखना, एस/डब्ल्यू कमांड द्वारा सक्रिय। |
| 40 | आईओवीसीसी | मैं | विद्युत आपूर्ति1.8V/2.8V वोल्टेज |
| 41 | आईओवीसीसी | मैं | विद्युत आपूर्ति1.8V/2.8V वोल्टेज |
| 42 | वीसी | मैं | बिजली की आपूर्ति 2.8V वोल्टेज |
| 43 | जीएनडी | - | जमीन |
| 44 | एक्सआर | मैं | टच पैनल इनपुट सिग्नल |
| 45 | YD | मैं | टच पैनल इनपुट सिग्नल |
| 46 | एक्सएल | मैं | टच पैनल इनपुट सिग्नल |
| 47 | YU | मैं | टच पैनल इनपुट सिग्नल |
| 48 | जीएनडी | - | जमीन |
| 49 | जीएनडी | - | जमीन |
| 50 | जीएनडी | - | जमीन |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मूल्य | इकाई |
| तर्क के लिए बिजली आपूर्ति वोल्टेज | वीडीडी | 2.6~3.3 | वी |
| इनपुट वोल्ट | वाइन | वीडीडी+0.3 | वी |
| परिचालन तापमान | टॉप | -20 से 70 | °C |
| भंडारण तापमान | Tstg | -30 से 80 तक | °C |
डीसी विशेषताएं (वीडीडी=2.8V,टा=25°C)
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | परीक्षण की स्थिति |
| ऑपरेटिंग वोल्टेज | वीडीडी | 2.6 | 2.8 | 3.3 | वी | - |
| आपूर्ति करंट | आईडीडी | - | - | 5 | mA | वीडीडी=2.8V,टीए=25°C |
| इनपुट वोल्ट | एचआईवी | 0.8वीडीडी | - | वीडीडी | वी | - |
| वीआईएल | 0 | - | 0.2 वीडीडी | वी | ||
| इनपुट रिसाव वर्तमान | IIL | - एक.0 | - | 1.0 | mA | वीआईएन=वीडीडी या वीएसएस |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण स्थिति |
नोट |
| आपूर्ति वोल्टेज | Vf | 3.0 | 3.2 | 3.4 | वी | यदि=80 mA | - |
| आपूर्ति करंट | यदि | - | 80 | - | mA | - | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - | |
| शक्ति अपव्यय | पीडी | - | 256 | - | mW | - | |
| एलसीएम के लिए प्रकाश तीव्रता |
- |
280 | 320 | 350 | Cd/m2 | यदि=80mA | - |
| एलसीएम के लिए एकरूपता | - | 80 | - | - | % | यदि=80mA | - |
| बैकलाइट रंग | सफेद | ||||||
टच स्क्रीन पैनल विनिर्देश
| पद | प्रतीक | मिनट. | प्रकार। | मैक्स. | इकाई | टिप्पणी |
| पारदर्शिता | - | - | 82 | - | % | JIS K-7105 |
| धुंध | - | - | 1 | - | % | JIS K-7105 |
| सतह की कठोरता | - | - | 3 | - | H | 150gf 45° |
| एफपीसी छीलने की ताकत | - | 5 | - | एन | ऊपर की ओर 90° | |
| एफपीसी झुकना | - | - | 3 | - | चक्र | R=1.0, 90° |
| इनपुट बल | - | - | 50 | बीवी | - | |
| नामित वोल्टेज | V स्पर्श | 7 | वी | डीसी | ||
| एक्स-अक्ष प्रतिरोध | Rx | 150 | 550 | एफपीसी पिन | ||
| एक्स-अक्ष प्रतिरोध | रय | 300 | 900 | |||
| रैखिकता | - | - | ± 15 | ±20 | % | - |
| गपशप | - | - | - | 20 | एमएस | - |
| इन्सुलेशन प्रतिरोध | रि | 10 | - | - | MΩ | - |
| नोट्स जीवन | - | 1,00,000 | - | - | समय | - |
| इनपुट जीवन | - | 1,000,000 | - | - | समय | - |
ऑप्टिकल विशेषताएं
| नहीं. | आइटम | प्रतीक | शर्तें | विनिर्देश | इकाई | नोट | |||
| मिन | प्रकार | अधिकतम | |||||||
| 1 | प्रतिक्रिया समय | Tr+Tf | 25°C | - | 15 | - | सुश्री | (1) ((2) | |
| 2 | संचरण (PL के साथ) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | कंट्रास्ट दर | सीआर |
θ=0, सामान्य देखने का कोण |
- | 500 | - | - | (1) ((3) | |
| 4 |
देखना कोण
|
हॉर. | θR | CR>10 | - | 60 | - | डिग्री | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 45 | - | |||||
| थ- | - | 60 | - | ||||||

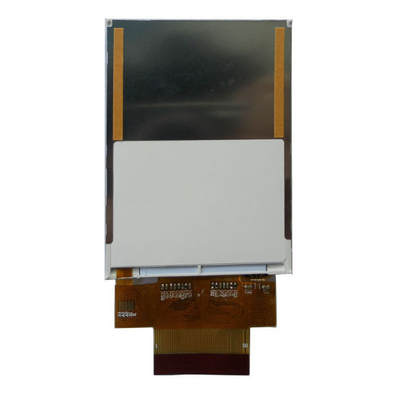

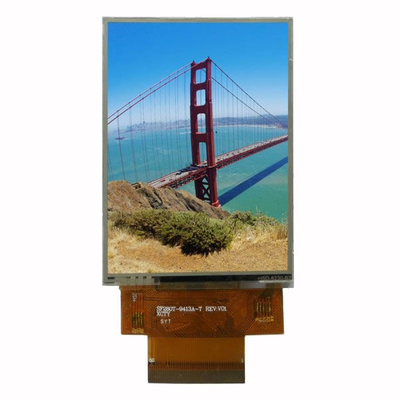

240x320 2.8" प्रतिरोधक टचस्क्रीन टीएफटी एलसीडी उत्पाद छवि
