2प्रतिरोधी टच पैनल के साथ.4 इंच टीएफटी एलसीडी उत्पाद परिचय
उत्पाद की त्वरित समीक्षा
विवरण
SF-TC240H-8944A-T एक 2.4 इंच का TFT-LCD डिस्प्ले है जिसमें 240x320 पिक्सल का रिज़ॉल्यूशन और 350 cd/m2 की चमक है।यह मॉड्यूल आईएलआई9341 नियंत्रक आईसी का उपयोग करता है जो एमसीयू 8/16/18 बिट आरजीबी और आरजीबी 16/18 बिट 3/4 लाइन इंटरफेस का समर्थन करता है. डिस्प्ले का मॉड्यूल आयाम 42.72 ((W) x 60.26 ((H) x 3.5 ((T) मिमी है, और सक्रिय क्षेत्र 36.73 ((W) x 48.96 ((H) मिमी है। एनालॉग के लिए इसकी आपूर्ति वोल्टेज रेंज 2.6V से 3.3V है; विशिष्ट मूल्य 2.8V है.
यह डिस्प्ले मॉड्यूल TN प्रकार की स्क्रीन 12:00 देखने की दिशा का उपयोग करता है। SF-TC240H-8944A-T मॉड्यूल -20°C से +70°C तक के तापमान पर काम कर सकता है; इसका भंडारण तापमान -30°C से +80°C तक होता है।
विशेषताएं
| उत्पाद: | 2.4 इंच का टीएफटी एलसीडी डिस्प्ले |
| संकल्पः | 240*320 |
| ड्राइवर आईसीः | ILI9341V |
| देखने की दिशा: | 12:00 |
| पिन संख्याः | 48 पिन |
| सतह चमकः | 350 सीडी/एम2 |
| एलईडी जीवनकालः | 40,000 घंटे |
| टच स्क्रीनः | प्रतिरोधी स्पर्श पैनल |
| कवर ग्लास आयामः | अनुकूलन योग्य |
| इंटरफ़ेसः | एमसीयू 8/16/18बिट आरजीबी 16/18बिट 3/4 लाइन एसपीआई |
| कनेक्शनः | सोल्डरिंग |
| अनुपालन: | REACH और RoHS अनुरूप |

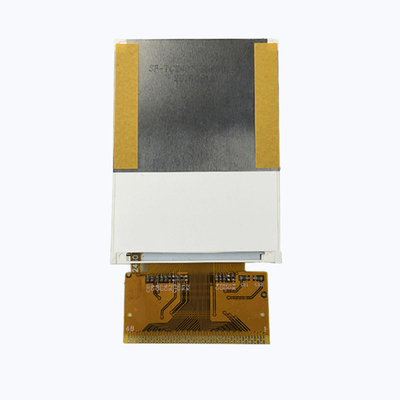

2प्रतिरोधी टच पैनल के साथ.4 इंच का टीएफटी एलसीडी उत्पाद चित्र
इंटरफ़ेस पिन विवरण
| नहीं। | पिन नाम | आई/ओ | विवरण |
| 1 | YU | मैं | टच पैनल पिन |
| 2 | एक्सएल | मैं | टच पैनल पिन |
| 3 | YD | मैं | टच पैनल पिन |
| 4 | एक्सआर | मैं | टच पैनल पिन |
| 5 | जीएनडी | मैं | जमीन |
| 6 | वीसीआई | मैं | बिजली की आपूर्ति 2.8V वोल्टेज |
| 7 | वीडीडी3 | मैं | बिजली की आपूर्ति 2.8V/1.8V वोल्टेज |
| 8 | VDD3_P(NC) | - | खुला सेट करें |
| 9 | BC_CTRL ((NC) | - | खुला सेट करें |
| 10 | BC ((NC) | - | खुला सेट करें |
| 11 | टीई | ओ |
MPU को फ्रेम लेखन के साथ सिंक्रनाइज़ करने के लिए फाड़ने के प्रभाव आउटपुट पिन, |
| 12-29 | DB17-DB0 | आई/ओ | प्रदर्शित डेटा I/O |
| 30 | एसडीए | आई/ओ | सीरियल इनपुट सिग्नल |
| 31 | DOTLCK | मैं | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल |
| 32 | सक्षम | मैं | आरजीबी इंटरफ़ेस संचालन के लिए डेटा सक्षम सिग्नल |
| 33 | HSYNC | मैं | रेखा क्षैतिज सिंक्रनाइज़ेशन संकेत |
| 34 | VSYNC | मैं | फ्रेम वर्टिकल सिंक सिग्नल |
| 35 | आरडीएक्स | मैं | स्ट्रोब सिग्नल इनपुट पिन पढ़ें |
| 36 | WRX | मैं | स्ट्रोब सिग्नल इनपुट पिन लिखें |
| 37 | डीसीएक्स | मैं | रजिस्टर सिग्नल चुनें |
| 38 | सीएसएक्स | मैं | चिप चयन संकेत के लिए इनपुट पिन |
| 39 | रीसेट करें | मैं | एलसीएम रीसेट इनपुट सिग्नल |
| 40 | IM0 | मैं | कृपया चौथे पृष्ठ देखें, MCU इंटरफ़ेस मोड का चयन करें |
| 41 | आईएम1 | ||
| 42 | आईएम2 | ||
| 43 | IM3 | ||
| 44 | एलईडी_ए | मैं | एलईडी एनोड |
| 45 | एलईडी_के1 | मैं | एलईडी कैथोड |
| 46 | एलईडी_के2 | मैं | एलईडी कैथोड |
| 47 | एलईडी_के3 | मैं | एलईडी कैथोड |
| 48 | एलईडी_के4 | मैं | एलईडी कैथोड |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मूल्य | इकाई |
| तर्क के लिए बिजली आपूर्ति वोल्टेज | वीडीडी | 1.6~3.3 | वी |
| इनपुट वोल्ट | वाइन | वीडीडी+0.3 | वी |
| परिचालन तापमान | टॉप | -20 से 70 | °C |
| भंडारण तापमान | Tstg | -30 से 80 तक | °C |
डीसी विशेषताएं (वीडीडी=2.8V,टा=25°C)
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | परीक्षण की स्थिति |
| ऑपरेटिंग वोल्टेज | वीडीडी | 2.6 | 2.8 | 3.3 | वी | - |
| आपूर्ति करंट | आईडीडी | - | - | 5 | mA | वीडीडी=2.8V,टीए=25°C |
| इनपुट वोल्ट | एचआईवी | 0.8वीडीडी | - | वीडीडी | वी | - |
| वीआईएल | 0 | - | 0.2 वीडीडी | वी | ||
| इनपुट रिसाव वर्तमान | IIL | - एक.0 | - | 1.0 | mA | वीआईएन=वीडीडी या वीएसएस |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण |
नोट |
| आपूर्ति वोल्टेज | Vf | 3.0 | 3.2 | 3.4 | वी | यदि=80mA | - |
| आपूर्ति करंट | यदि | - | 80 | - | mA | - | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - | |
| शक्ति अपव्यय | पीडी | - | 288 | - | mW | - | |
| एलसीएम के लिए प्रकाश तीव्रता |
|
- | 350 | - | Cd/m2 | यदि=80mA | - |
| एलसीएम के लिए एकरूपता | - | 80 | - | - | % | यदि=80 mA | - |
| बैकलाइट रंग | सफेद | ||||||
टच स्क्रीन पैनल विनिर्देश
| पद | प्रतीक | मिनट. | प्रकार। | मैक्स. | इकाई | टिप्पणी |
| पारदर्शिता | - | - | 82 | - | % | JIS K-7105 |
| धुंध | - | - | 1 | - | % | JIS K-7105 |
| सतह की कठोरता | - | - | 3 | - | H | 150gf 45° |
| एफपीसी छीलने की ताकत | - | 5 | - | एन | ऊपर की ओर 90° | |
| एफपीसी झुकना | - | - | 3 | - | चक्र | R=1.0, 90° |
| इनपुट बल | - | - | 50 | बीवी | - | |
| नामित वोल्टेज | V स्पर्श | 7 | वी | डीसी | ||
| एक्स-अक्ष प्रतिरोध | Rx | 150 | 500 | एफपीसी पिन | ||
| एक्स-अक्ष प्रतिरोध | रय | 200 | 800 | |||
| रैखिकता | - | - | ± 15 | ±20 | % | - |
| गपशप | - | - | - | 20 | एमएस | - |
| इन्सुलेशन प्रतिरोध | रि | 10 | - | - | MΩ | - |
| नोट्स जीवन | - | 1,000,000 | - | - | समय | - |
| इनपुट जीवन | - | 1,000,000 | - | - | समय | - |
विश्वसनीयता परीक्षण की शर्तें
| पद | स्थिति | समय (घंटे) | मूल्यांकन |
| उच्च तापमान भंडारण | 80°C | 120 |
कोई असामान्यता नहीं कार्यों में और रूप |
|
उच्च तापमान
|
70°C | 120 | |
| कम तापमान भंडारण | -30°C | 120 | |
| कम तापमान | -20°C | 120 | |
| आर्द्रता | 40°C/ 90% आरएच | 120 | |
| थर्मल शॉक टेम्प. चक्र |
-20°C 25°C 70°C (0.5 घंटे ¬ 5 मिनट ® 0.5 घंटे) |
10 चक्र |

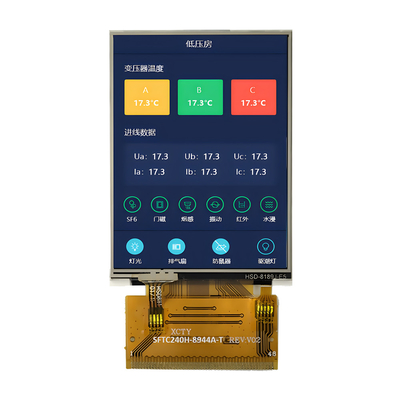

2प्रतिरोधी स्पर्श पैनल के साथ.4 इंच का टीएफटी एलसीडी उत्पाद छवि
