उत्पाद विवरण:
|
| उत्पाद: | 1.12 इंच OLED डिस्प्ले मॉड्यूल | पिक्सेल की संख्या: | 128x128 डॉट्स |
|---|---|---|---|
| चालक आई.सी: | SH1107 या समतुल्य | प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स |
| रंग प्रदर्शित करें: | मोनो सफेद | ड्राइव कर्तव्य: | 1/128 कर्तव्य |
| पैनल का आकार: | 27 x 30.1 x 1.25 (मिमी) | सक्रिय क्षेत्र: | 20.14 x 20.14 (मिमी) |
| पिक्सेल पिच: | 0.1575 x 0.1575 मिमी | पिक्सेल आकार: | 0.1375 x 0.1375 मिमी |
| देखने की दिशा: | सभी दृश्य कोण | इंटरफेस: | 8-बिट 68XX/80XX समानांतर, 4-वायर SPI, I2C |
| संबंध: | ZIF | पिन नंबर: | 20 पिन |
| जीवनभर: | 50,000 घंटे @60cd/m2 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 128x128 डॉट्स OLED डिस्प्ले मॉड्यूल,1.12 इंच OLED डिस्प्ले मॉड्यूल,SPI I2C ग्राफिक OLED डिस्प्ले |
||
40mm ZIF FPC 1.12 इंच OLED डिस्प्ले उत्पाद परिचय
उत्पाद पर त्वरित नज़र
विवरण
SFOS112XZ-128128PAN OLED डिस्प्ले मॉड्यूल एक 128x128 रिज़ॉल्यूशन COG ग्राफिक डिस्प्ले है, जिसका विकर्ण आकार 1.12 इंच है।ओएलईडी मॉडल को औद्योगिक ग्रेड के रूप में डिजाइन किया गया है, जिसमें प्रतिस्पर्धी मूल्य का लाभ है. मॉड्यूल SH1107 आईसी के साथ निर्मित है; यह 8-बिट 68XX/80XX समानांतर, 4-वायर SPI, I2C इंटरफ़ेस का समर्थन करता है। लॉजिक के लिए आपूर्ति वोल्टेज 2.8V है, प्रदर्शन के लिए आपूर्ति वोल्टेज 12V है,वीडीडी के लिए ऑपरेटिंग करंट 55μA है, SFOS112XZ-128128PAN OEL डिस्प्ले मॉड्यूल -40°C से +70°C के तापमान पर काम कर सकता है; इसका भंडारण तापमान -40°C से +80°C तक होता है।
40mm ZIF FPC 1.12 इंच OLED डिस्प्ले उत्पाद चित्रण
पिन परिभाषा
|
पिन संख्या |
प्रतीक | आई/ओ | कार्य | |||
| पावर सप्लाई | ||||||
| 1 | वीपीपी | पी |
ओईएल पैनल के लिए बिजली आपूर्ति यह चिप का सबसे सकारात्मक वोल्टेज आपूर्ति पिन है। इसे बाहरी रूप से आपूर्ति की जानी चाहिए। |
|||
| 3 | वीडीडी | पी |
तर्क के लिए बिजली की आपूर्ति यह एक वोल्टेज आपूर्ति पिन है. इसे बाहरी स्रोत से जोड़ा जाना चाहिए. |
|||
| 20 | जीएनडी | पी |
ओईएल प्रणाली का आधार यह एक ग्राउंड पिन है। यह लॉजिक पिन, ओईएल ड्राइविंग वोल्टेज और एनालॉग सर्किट के लिए संदर्भ के रूप में भी कार्य करता है। इसे बाहरी ग्राउंड से जोड़ा जाना चाहिए। |
|||
| ड्राइवर | ||||||
| 6 | IREF | मैं |
चमक समायोजन के लिए वर्तमान संदर्भent यह पिन खंड वर्तमान संदर्भ पिन है। इस पिन और वीएसएस के बीच एक प्रतिरोध कनेक्ट किया जाना चाहिए। वर्तमान अधिकतम 12.5μA पर सेट करें। |
|||
| 2 | VCOMH | ओ |
आउटपुट वोल्टेज उच्च COM सिग्नल के लिए स्तर यह पिन COM संकेतों के लिए उच्च स्तर के वोल्टेज आउटपुट के लिए इनपुट पिन है। संधारित्र को इस पिन और वीएसएस के बीच जोड़ा जाना चाहिए। |
|||
| इंटरफेस | ||||||
|
4,5 |
बीएस1 बीएस2 |
मैं |
संचार प्रोटोकॉल ये पिन एमसीयू इंटरफेस चयन इनपुट हैं। |
निम्नलिखित तालिका देखें: | ||
| आईएम1 | आईएम2 | |||||
| 8-बिट 68XX समानांतर | 0 | 1 | ||||
| 8-बिट 80XX समानांतर | 1 | 1 | ||||
| 4-वायर एसपीआई | 0 | 0 | ||||
| I2C | 1 | 0 | ||||
| 8 | RES# | मैं |
नियंत्रक के लिए पावर रीसेट और ड्राइवर यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभ निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें. |
|||
| 7 | सीएस# | मैं |
चिप का चयन करें यह पिन चिप चयन इनपुट है. चिप केवल एमसीयू संचार के लिए सक्षम है जब सीएस # कम खींचा जाता है। |
|||
|
9 |
A0 |
मैं |
डेटा/कमांड कंट्रोल यह पिन डेटा/कमांड कंट्रोल पिन है. जब पिन को ऊपर खींचा जाता है, तो D7~D0 पर इनपुट को डिस्प्ले डेटा के रूप में व्याख्या की जाएगी. जब पिन को नीचे खींचा जाता है,D7~D0 पर इनपुट कमांड रजिस्टर में स्थानांतरित किया जाएगा. जब पिन को ऊपर खींचा जाता है और सीरियल इंटरफेस मोड का चयन किया जाता है, तो एसआई पर डेटा को डेटा के रूप में व्याख्या की जाएगी। कमांड रजिस्टर में स्थानांतरित किया जाता है. I2C मोड में, यह पिन दास पते के चयन के लिए SA0 के रूप में कार्य करता है. एमसीयू इंटरफेस सिग्नल के लिए विस्तृत संबंध के लिए, कृपया टाइमिंग विशेषताएं आरेख देखें। |
|||
|
10 |
WR# |
मैं |
यह एक एमपीयू इंटरफ़ेस इनपुट पैड है। जब एक 8080 MPU से कनेक्ट, यह सक्रिय कम है. यह पैड 8080 MPU WR से कनेक्ट सिग्नल. डेटा बस पर सिग्नल WR सिग्नल के बढ़ते किनारे पर लटक जाते हैं. जब 6800 सीरीज MPU से जुड़ा होता हैः यह रीड/राइट कंट्रोल सिग्नल इनपुट टर्मिनल है. जब आर/डब्ल्यू = HH: पढ़ें। जब आर/डब्ल्यू = LH: लिखें। |
|||
|
11 |
ई/आरडी# |
मैं |
यह एक एमपीयू इंटरफ़ेस इनपुट पैड है। जब एक 8080 श्रृंखला MPU के लिए जुड़ा हुआ है, यह सक्रिय कम है. यह पैड आरडी संकेत से जुड़ा हुआ है 8080 सीरीज़ के एमपीयू का, और डेटा बस आउटपुट स्थिति में है जब यह सिग्नल L है। जब एक 6800 श्रृंखला MPU से जुड़ा, यह सक्रिय उच्च है। यह एक सक्षम घड़ी इनपुट के रूप में प्रयोग किया जाता है 6800 सीरीज के एमपीयू का। |
|||
|
12 से 19 |
D0~D7 |
आई/ओ |
सीरियल डेटा इनपुट/आउटपुट और क्लॉक जब सीरियल मोड चुना जाता है, तो D1 सीरियल डेटा इनपुट SI होगा और D0 सीरियल क्लॉक इनपुट SCL होगा. जब I2C मोड चुना जाता है, तो D1 सीरियल डेटा इनपुट SDA और D0 सीरियल क्लॉक इनपुट, SCL है। |
|||
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई | नोट्स |
| तर्क के लिए आपूर्ति वोल्टेज | वीडीडी | -0.3 | 3.6 | वी | 1, 2 |
| डिस्प्ले के लिए आपूर्ति वोल्टेज | वीपीपी | 7 | 16.5 | वी | 1, 2 |
| परिचालन तापमान | शीर्ष | -40 | 70 | . सी | |
| भंडारण तापमान | टीएसटीजी | -40 | 85 | . सी | 3 |
| जीवन काल (100 cd/m2) | 10,000 | - | घडी | 4 |
नोट 1: उपरोक्त सभी वोल्टेज ¥VSS = 0V पर आधारित हैं
नोट 2: जब इस मॉड्यूल का उपयोग उपरोक्त पूर्ण अधिकतम क्षमताओं से अधिक किया जाता है, तो मॉड्यूल का स्थायी टूटना हो सकता है।यह अनुभाग 3 के अनुसार शर्तों के तहत इस मॉड्यूल का उपयोग करना वांछनीय है∙ ∙ ऑप्टिकल और इलेक्ट्रिकल विशेषताएं ∙ यदि इस मॉड्यूल का उपयोग इन परिस्थितियों से परे किया जाता है, तो मॉड्यूल की खराबी हो सकती है और मॉड्यूल की विश्वसनीयता बिगड़ सकती है।
नोट 3: परिभाषित तापमान सीमाओं में ध्रुवीकरण शामिल नहीं है।
ध्रुवीकरण का तापमान 80.C होना चाहिए।
नोट 4: जीवन का अंत प्रारंभिक चमक के 50% के रूप में निर्दिष्ट किया गया है। कमरे के तापमान पर संदर्भ औसत संचालन जीवन का समय उच्च तापमान स्थितियों में त्वरित द्वारा अनुमानित है.
ऑप्टिकल विशेषताएं
|
विशेषताएं |
प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाई |
|
चमक (वीपीपी बाहरी रूप से आपूर्ति की जाती है) |
lbr |
नोट 4 |
100 |
140 |
- |
cd/m2 |
| सी.आई.ई. (श्वेत) | (x) (y) | सी.आई.ई. 1931 | 0.250.27 | 0.29 0.31 | 0.33 0.35 | |
| अंधेरे कमरे का अंतर | सीआर | - | >10000:1 | - | ||
| देखने का कोण | - | मुक्त | - | डिग्री |
डीसी विशेषताएं
|
विशेषताएं |
प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाई |
| तर्क के लिए आपूर्ति वोल्टेज | वीडीडी | 1.65 | 2.8 | 3.5 | वी | |
|
डिस्प्ले के लिए आपूर्ति वोल्टेज |
वीपीपी |
नोट 5 |
11.5 |
12.0 |
12.5 |
वी |
|
उच्च स्तरीय इनपुट |
एचआईवी |
IOUT = 100μA, 3.3MHz |
0.8×वीडीडी |
- |
वीडीडी |
वी |
| निम्न स्तर का इनपुट | वीआईएल | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×वीडीडी | वी |
| उच्च स्तरीय आउटपुट | वीओएच | IOUT = 100μA, 3.3MHz | 0.8×वीडीडी | - | वीडीडी | वी |
| कम स्तर का आउटपुट | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×वीडीडी | वी |
| वीसीआई के लिए ऑपरेटिंग करंट | आईडीडी | - | 55 | 100 | μA | |
| वीपीपी के लिए ऑपरेटिंग करंट | आईपीपी | नोट 6 | - | 25 | 32 | mA |
|
वीडीडी के लिए स्लीप मोड वर्तमान |
आईडीडी, स्लीप |
- |
0.1 |
5 |
μA |
|
|
वीपीपी के लिए स्लीप मोड वर्तमान |
आईपीपी, स्लीप | - | 0.5 | 5 | μA |
नोट 5 और 6: चमक (Lbr) और डिस्प्ले के लिए आपूर्ति वोल्टेज (VPP) पैनल की विशेषताओं और ग्राहक के अनुरोध के परिवर्तन के अधीन हैं।
नोट 6: VDD = 2.8V, VPP = 12.0V, 100% डिस्प्ले क्षेत्र चालू करें।

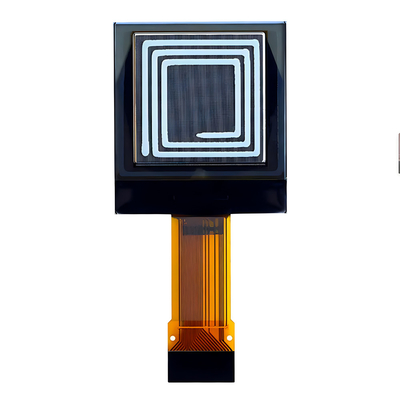

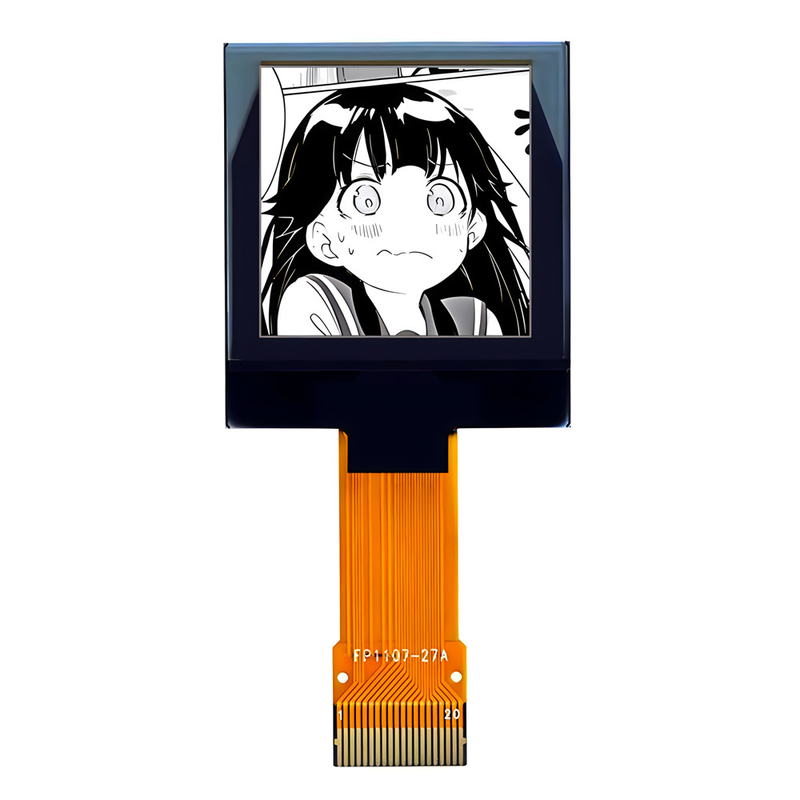

40mm ZIF FPC 1.12 इंच OLED डिस्प्ले उत्पाद छवि
