उत्पाद विवरण:
|
| उत्पाद: | 2.42"(2.4") इंच ओएलईडी डिस्प्ले | संकल्प: | 128x64 डॉट्स |
|---|---|---|---|
| प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 71.0(एल) x 43.5(डब्ल्यू) x 6.0(टी) (मिमी) | सक्रिय क्षेत्र: | 55.01(एल) x 27.5(डब्ल्यू) (मिमी) |
| पिक्सेल पिच: | 0.43 x 0.43 (मिमी) | ड्राइविंग विधि: | 1/64 कार्य चक्र |
| संचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | पिन नंबर: | 7 हेडर पिन |
| इंटरफेस: | एसपीआई इंटरफ़ेस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | एसपीआई इंटरफ़ेस ग्राफिक ओएलईडी डिस्प्ले,पीला रंग का ग्राफिक OLED डिस्प्ले,2.4 इंच ग्राफिक OLED डिस्प्ले |
||
SFOM242YZ7-12864WBYG-01 विनिर्देश.pdf
7 पिन2.42 इंच OLED 128x64 SPI इंटरफ़ेस उत्पाद परिचय
SAEF Technology SFOMS242YZ7-12864WBYG-01 एक डॉट मैट्रिक्स 128x64 COB ग्राफिक प्रकार का OLED मॉड्यूल है। सक्रिय क्षेत्र का आकार 2.42 ′′ विकर्ण है जिसमें मॉड्यूल आयाम 71.0x43.5 मिमी है। यह 2.42 इंच के OLED मॉड्यूल में अंतर्निहित आईसी SPD0301 है, और उच्च कंट्रास्ट अनुपात 20,000 का दावा करता हैः 1. SPI और IIC (I2C) इंटरफ़ेस सहित चुनने के लिए कई इंटरफ़ेस विकल्प हैं। तर्क आपूर्ति वोल्टेज 1.65V-3.3V से भिन्न होता है,सामान्य मान 2 है.8V. उपलब्ध उत्सर्जक रंग सफेद, पीले, नीले, हरे और लाल हैं।
SFOMS242YZ7-12864WBYG-01 OLED मॉड्यूल मूल रूप से स्पर्श रहित है, लेकिन टच पैनल अनुकूलन योग्य है। इसका व्यापक रूप से चिकित्सा विश्लेषक, मीटर और उपकरण, सेंसर डिवाइस, पीओएस टर्मिनल,नकद पाठक, हैंडहेल्ड डिवाइस और मोबाइल फूड ऑर्डरिंग मशीन आदि।
| उत्पाद: | 2.42 "(2.4") इंच OLED स्क्रीन | संकल्पः | 128x64 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स | ऑप्टिक्सः | सभी दृष्टिकोण |
| रूपरेखा डिम.: | 71.0(L) X 43.5(W) X 6.0(T) मिमी | सक्रिय क्षेत्रः | 55.01 ((L) X 27.5 ((W) मिमी |
| पिक्सेल पिचः | 0.43 X 0.43 मिमी | ड्राइविंग विधिः | 1/64 काम का चक्र |
| ऑपरेटिंग टेम्पः | -40°C से +70°C तक | पिन संख्याः | 7 हेडर पिन |
| इंटरफ़ेसः | SPI, I2C वैकल्पिक | अनुपालन: | REACH और RoHS अनुरूप |

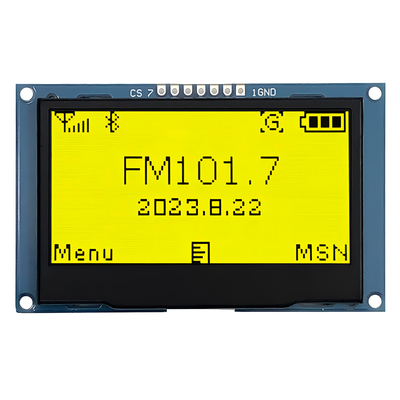

7 पिन2.42 इंच OLED 128x64 SPI इंटरफ़ेस उत्पाद चित्र
इंटरफेस पिन परिभाषा
| पिन | प्रतीक | विवरण |
| 1 | जीएनडी | तर्क सर्किट का आधार |
| 2 | वीडीडी | तर्क की शक्ति |
| 3 | एससीके | सीरियल क्लॉक इनपुट. |
| 4 | एसडीए | सीरियल डेटा इनपुट. |
| 5 | RST | यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभ निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें. |
|
6 |
डीसी |
यह पिन डेटा/कमांड नियंत्रण पिन है. जब पिन ऊपर खींचा जाता है और सीरियल इंटरफ़ेस मोड चुना जाता है, SDIN पर डेटा डेटा के रूप में व्याख्या की जाएगी. जब यह कम खींच लिया जाता है, एसडीआईएन पर डेटा कमांड रजिस्टर में स्थानांतरित किया जाएगा. |
| 7 | सीएस | चिप का चयन करें चिप का चयन तब किया जाता है जब CS0 = L। |
पूर्ण अधिकतम रेटिंग
|
पैरामीटर |
प्रतीक | मिन | अधिकतम | इकाई |
नोट्स |
| तर्क के लिए आपूर्ति वोल्टेज | वीडीडी | -0.3 | 4 | वी | 1, 2 |
| डिस्प्ले के लिए आपूर्ति वोल्टेज | वीसी | 8 | 17 | वी | 1, 2 |
| परिचालन तापमान | शीर्ष | -40 | 70 | . सी | |
| भंडारण तापमान | टीएसटीजी | -40 | 85 | . सी | 3 |
| जीवन काल (220 cd/m2) | 13,000 | - | घडी | 4(1) | |
| जीवन काल (200 cd/m2) | 15,000 | - | घडी | 4(2) | |
|
जीवन काल (180 cd/m2) |
16,000 | - | घडी |
4(3) |
नोट 1: उपरोक्त सभी वोल्टेज ¥VSS = 0V ¥ के आधार पर हैं।
नोट 2: जब इस मॉड्यूल का उपयोग उपरोक्त पूर्ण अधिकतम क्षमताओं से अधिक किया जाता है, तो मॉड्यूल का स्थायी टूटना हो सकता है।यह अनुभाग 3 के अनुसार शर्तों के तहत इस मॉड्यूल का उपयोग करना वांछनीय है∙ ∙ ऑप्टिकल और इलेक्ट्रिकल विशेषताएं ∙ यदि इस मॉड्यूल का उपयोग इन परिस्थितियों से परे किया जाता है, तो मॉड्यूल की खराबी हो सकती है और मॉड्यूल की विश्वसनीयता बिगड़ सकती है।
नोट 3: परिभाषित तापमान सीमाओं में ध्रुवीकरण शामिल नहीं है।
ध्रुवीकरण का तापमान 80.C होना चाहिए।
नोट 4: (1) 220 cd/m2 की सेटिंगः
- कंट्रास्ट सेटिंगः 0x44
- फ्रेम दरः 105 हर्ट्ज
- ड्यूटी सेटिंगः 1/64
(2) 200 cd/m2 की सेटिंगः
- कंट्रास्ट सेटिंगः 0x3e
- फ्रेम दरः 105 हर्ट्ज
- ड्यूटी सेटिंगः 1/64
(3) 180 cd/m2 की सेटिंगः
- कंट्रास्ट सेटिंगः 0x37
- फ्रेम दरः 105 हर्ट्ज
- ड्यूटी सेटिंगः 1/64
डीसी विशेषताएं
|
विशेषताएं |
प्रतीक | शर्तें | मिन | प्रकार | अधिकतम |
इकाई |
| तर्क के लिए आपूर्ति वोल्टेज | वीडीडी | 1.65 | 2.8 | 3.3 | वी | |
| डिस्प्ले के लिए आपूर्ति वोल्टेज | वीसी | 11.5 | 12 | 12.5 | वी | |
| उच्च स्तरीय इनपुट | एचआईवी | 0.8×वीडीडी | - | - | वी | |
| निम्न स्तर का इनपुट | वीआईएल | - | - | 0.2×वीडीडी | वी | |
| उच्च स्तरीय आउटपुट | वीओएच | IOUT = 100μA, 3.3MHz | 0.9×वीडीडी | - | - | वी |
| कम स्तर का आउटपुट | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×वीडीडी | वी |
|
वीडीडी आपूर्ति करंट वीडीडी = 2.8V, वीसीसी = 12, IREF = 10uA, नहीं संलग्न पैनल, डिस्प्ले चालू, सभी चालू, |
आईडीडी |
कंट्रास्ट = FFh |
- |
90 |
110 |
μA |
|
वीसीसी आपूर्ति करंट VDD = 2.8V, VCC = 12, IREF = 10uA, कोई पैनल नहीं संलग्न, डिस्प्ले चालू, सभी चालू |
आईसीसी |
- |
450 |
580 |
μA |
|
|
खंड आउटपुट वर्तमान, VDD = 2.8V, वीसीसी = 12 वी, IREF=10uA, डिस्प्ले ON. |
मैंएसईजी |
कंट्रास्ट=FFh | 280 | 310 | 340 |
μA |
| कंट्रास्ट=AFh | - | 215 | - | |||
| कंट्रास्ट=7Fh | - | 155 | - | |||
| कंट्रास्ट=3Fh | - | 78 | - | |||
| कंट्रास्ट=0Fh | 20 | - | ||||
|
वीडीडी के लिए स्लीप मोड वर्तमान |
आईडीडी, स्लीप |
वीडीडी = 1.65V~3.3V, वीसीसी = 7V~16V डिस्प्ले बंद, नहीं संलग्न पैनल |
- |
- |
10 |
μA |
|
वीसीसी के लिए स्लीप मोड वर्तमान |
आईसीसी, स्लीप |
वीडीडी = 1.65V~3.3V, वीसीसी = 7V~16V डिस्प्ले बंद, नहीं संलग्न पैनल |
- |
- |
10 |
μA |
विद्युत विनिर्देश
|
विशेषताएं |
प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाई | ||
| सामान्य मोड में विद्युत खपत | सभी पिक्सेल चालू | - | 17 | 25 | mA | |||
| स्टैंडबाय मोड वर्तमान खपत | स्टैंडबाय मोड 10% पिक्सेल चालू | - | 0.5 | 1.5 | mA | |||
| सामान्य मोड में बिजली की खपत | सभी पिक्सेल चालू | - | 71.5 | 97.5 | mW | |||
| स्टैंडबाय मोड में बिजली की खपत | स्टैंडबाय मोड 10% पिक्सेल चालू | - | 6.5 | 19.5 | mW | |||
| चमक | lbr | - | 90 | 110 | - | cd/m2 | ||
| सी.आई.ई. (श्वेत) |
(x) (y) |
सी.आई.ई. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| अंधेरे कमरे का अंतर | सीआर | - | 2000:1 | - | - | |||
|
देखने का कोण |
- | 160 | - | - | डिग्री | |||
7 पिन2.42 इंच OLED 128x64 SPI इंटरफ़ेस उत्पाद छवि
