उत्पाद विवरण:
|
| उत्पाद: | अनुकूलित टीएन एचटीएन एलसीडी पैनल | प्रदर्शन मोड: | सकारात्मक, ट्रांसफ्लेक्टिव/रिफ्लेक्टिव |
|---|---|---|---|
| ड्राइविंग की स्थिति: | एकाधिक ड्राइविंग | प्रचालन वोल्टेज: | 3.0 वी |
| प्रकाशिकी: | सभी दृश्य कोण | डिस्प्ले प्रकार: | टीएन एचटीएन |
| आकार: | 2.4 इंच या कस्टम मेड | बैकलाइट: | सफ़ेद/एम्बर/नीला/पीला |
| संचालन तापमान: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस | भंडारण अस्थायी।: | -35 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
| संबंध: | धातु पिन कनेक्शन | अनुपालन: | पहुंच और RoHS अनुपालन |
| वारंटी: | एक वर्ष | प्रतिक्रिया समय: | 0.1 एमएस |
| प्रमुखता देना: | 7 सेगमेंट एलसीडी पैनल निर्माता,कस्टम 7 सेगमेंट एलसीडी पैनल |
||
विवरण
सबसे सरल टीएन एलसीडी पैनल में दो ध्रुवीकरण, पारदर्शी इलेक्ट्रोड के साथ दो ग्लास सब्सट्रेट, आईटीओ (इंडियम टिन ऑक्साइड),और इलेक्ट्रोड के बीच सैंडविच तरल क्रिस्टल सामग्री की एक पतली परत.
जब वोल्टेज बंद कर दिया जाता है, प्रकाश स्रोत से प्राकृतिक प्रकाश शीर्ष ध्रुवीकरण के माध्यम से ध्रुवीकृत लाइन प्रकाश हो जाता है।यह तरल क्रिस्टल के साथ एक साथ मुड़ता मुड़ता परत नीचे कांच के माध्यम से नीचे ध्रुवीकरण तक पहुँचने के लिए 90 डिग्री मोड़ध्रुवीकरण प्रकाश के नीचे ध्रुवीकरण के समानांतर होने के कारण, ध्रुवीकरण के माध्यम से, हम प्रकाश (सफेद या ग्रे पिक्सेल) देख सकते हैं।
जब वोल्टेज चालू हो जाता है, तो तरल क्रिस्टल के अणु कांच की सतह पर लंबवत हो जाते हैं और विद्युत क्षेत्र के प्रभाव से अपना विकृति खो देते हैं।जब ध्रुवीकृत प्रकाश एक नेमैटिक तरल क्रिस्टल परत से मिलता है, यह विकृति के बिना अपनी मूल पारदर्शिता को बनाए रखता है क्योंकि रैखिक प्रकाश और निचले ध्रुवीकरण की ऊर्ध्वाधर स्थिति के कारण, यह निचले ध्रुवीकरण द्वारा अवरुद्ध हो जाएगा।हमने वास्तव में प्रकाश (काला पिक्सेल) देखा
संक्षेप में, हम समझते हैं कि:
हम TN घुमावदार डिस्प्ले का नाम क्यों लेते हैं क्योंकि यह 90 डिग्री विकृत करता है,
हमारे पास ऊपर एक सकारात्मक प्रदर्शन है, जो एक सफेद या ग्रे पृष्ठभूमि पर एक काला वर्ण है।
ग्लास पैनलों के लिए दो मोड हैं- सकारात्मक मोड (श्वेत/ग्रे पाठ के साथ सफेद/ग्रे पृष्ठभूमि) या नकारात्मक मोड (श्वेत/ग्रे पाठ के साथ काली पृष्ठभूमि) ।टीएन एलसीडी कागज की सफेद पृष्ठभूमि प्राप्त नहीं कर सकता है कि कारण ध्रुवीकरण प्रकाश के अधिकांश truncates है, और केवल 20% से 40% प्रकाश ही टीएन एलसीडी के माध्यम से गुजर सकता है।
1 डिस्प्ले मोडःVA/TN/TRANSMISSIVE/NEGATIVE
2 ड्राइविंग स्थितिः 1/8Duty, 1/4Bias,5.0V
3 देखने की दिशाः6०० बजे
ऑपरेशन तापमानः -0°C से 50°C तक
5 भंडारण तापमानः -10°C से 60°C तक
6 कनेक्टरः पिन
इलेक्ट्रो-ऑप्टिक विशेषताएं
| नहीं |
आइटम
|
प्रतीक
|
TEMP(°C)
|
रेटिंग |
इकाई
|
नोट
|
||||
|
मिन
|
प्रकार
|
अधिकतम
|
||||||||
| 1 |
ऑपरेटिंग वोल्टेज |
Vop | 25 | 4.8 | 5.0 | 5.2 | वी | नोट1 | ||
| 2 |
प्रतिक्रिया समय
|
उठने का समय
|
tr | 25 | 100 | एमएस | नोट2 | |||
|
पतन का समय
|
Tf | 25 | 150 | |||||||
| 3 |
ऑपरेटिंग आवृत्ति |
fF | 25 | 75 | हर्ज | |||||
| 4 |
कंट्रास्ट दर |
सीआर | 25 | 2 | 5 | नोट 3 | ||||
| 5 |
देखने की दिशा |
6०० बजे | नोट4 | |||||||
| 6 |
देखने का कोण Cr≥2
|
12H = 90° | θup | 25 | 5 | डिग्री | नोट4 | |||
| 6H f = 270° | θनीचे | 40 | ||||||||
| 3H f =0° | बाएं | 30 | ||||||||
| 9H f =180° | θसही | 30 | ||||||||
| 7 |
वर्तमान खपत |
है | 25 | 3.0 | μA | नोट 5 | ||||
विश्वसनीयता परीक्षण
| परीक्षण वस्तु | परीक्षण की स्थिति |
|
उच्च तापमान और आर्द्रता पर भंडारण
|
60°C, 90% आरएच, 48 घंटे; |
|
कम तापमान पर भंडारण
|
-10 डिग्री सेल्सियस, 48 घंटे |
|
उच्च तापमान पर भंडारण
|
+60°C,48 घंटे |
|
कम तापमान पर काम करें
|
0°C, 48 घंटे, निर्दिष्ट वोल्टेज |
|
उच्च तापमान पर कार्य करना
|
+50 डिग्री सेल्सियस, 48 घंटे, निर्दिष्ट वोल्टेज |
अनुकूलन
| आवेदन | मीटर डिस्प्ले |
| सामग्री प्रदर्शित करें | अंक + बिंदु + पैटर्न |
| ऑपरेटिंग वोल्टेज | 3.3V या आपकी मांग के अनुसार |
| ड्राइविंग विधि | आपके अनुरोध के अनुसार |
| देखने का कोण | 6H 9H 12H |
| एलसीडी मोड | TN STN FSTN HTN VA DFSTN वैकल्पिक |
| प्रदर्शन मोड | नकारात्मक सकारात्मक परावर्तक पारदर्शी संचरण |
| कनेक्टिंग मोड | धातु पिन / रबर / अन्य |
| बैकलिह्टलाइट | शून्य या सफेद और नीले रंग के बैकलाइट के साथ |
| वोल्टेज ड्राइविंग | गतिशील वोल्टेज |
| नियंत्रक | शून्य या अनुरोध के अनुसार |
| इंटरफेस | I2C या अन्य |
| ऑपरेटिंग वोल्टेज | -20~+70°C (सामान्य),आपके अनुरोध के अनुसार |
| भंडारण वोल्टेज | -30~+80°C (सामान्य),आपके अनुरोध के अनुसार |
| OEM/ODM | स्वीकृत |
| प्रणाली डिजाइन | एलसीडी मॉड्यूल से संबंधित सिस्टम सॉफ्टवेयर और हार्डवेयर डिजाइन स्वीकार |
| वारंटी | 12 महीने मुफ्त, भुगतान की गई वारंटी लिफ्ट टाइम |
| पैकेजिंग | प्लास्टिक बैग + फोम + कार्टन |
| बक्से का आकार | 41.5x36x50 सेमी |
| नमूना लीड समय | 3 से 20 कार्य दिवस |
| लीड समय अनुकूलित करें | 15-30 कार्य दिवस |
| उत्पादन का समय | उपलब्ध डिजाइनों के लिए 7 दिन, अनुकूलितः 35~40 दिन |
| प्रमाणन | Rohs, पहुंचें |

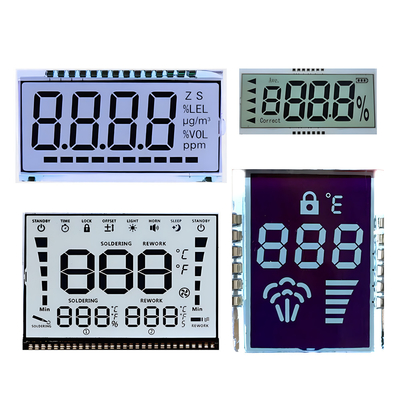

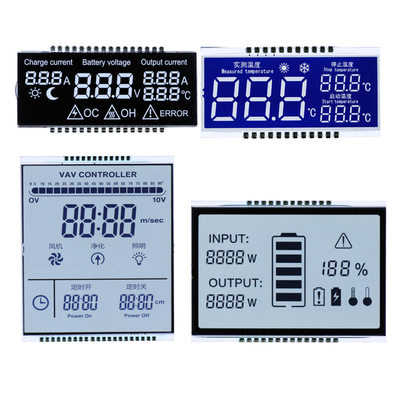

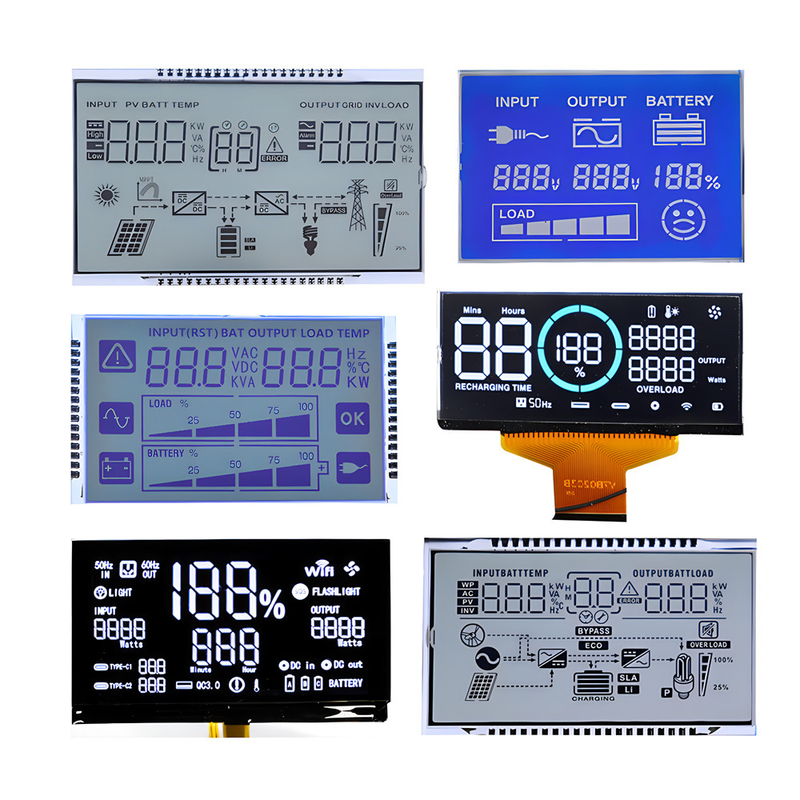

प्रस्तुत उत्पाद
