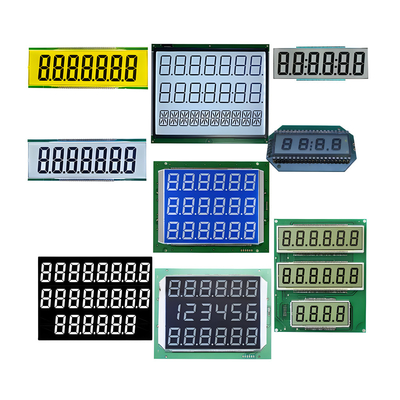

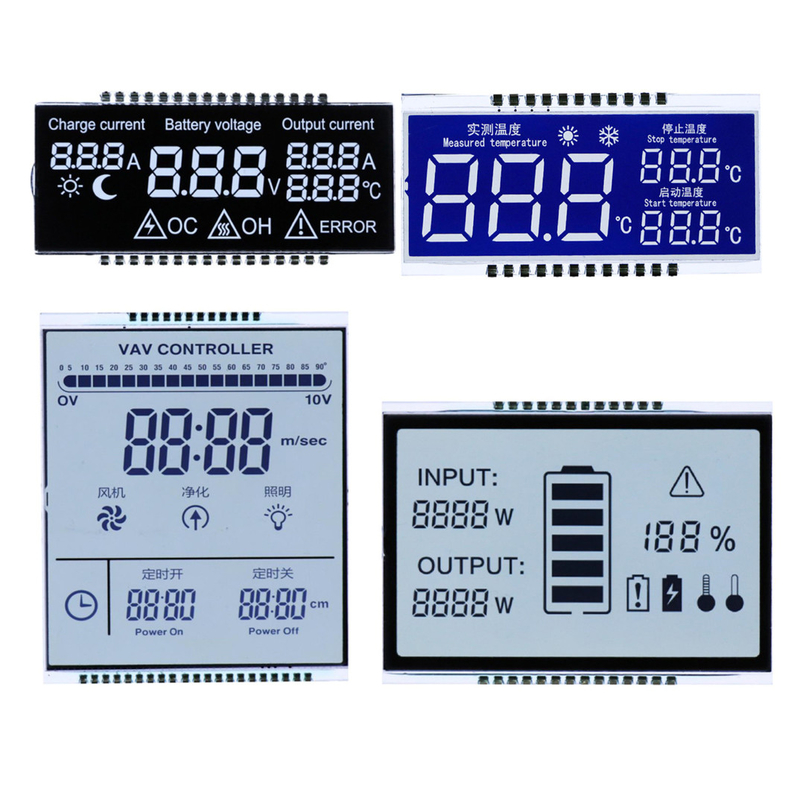

कस्टम OEM सेगमेंट एलसीडी डिस्प्ले पैनल TN STN HTN VA FSTN परावर्तक

विवरण

सबसे सरल टीएन एलसीडी पैनल में दो ध्रुवीकरण, पारदर्शी इलेक्ट्रोड के साथ दो ग्लास सब्सट्रेट, आईटीओ (इंडियम टिन ऑक्साइड),और इलेक्ट्रोड के बीच सैंडविच तरल क्रिस्टल सामग्री की एक पतली परत.

जब वोल्टेज बंद कर दिया जाता है, प्रकाश स्रोत से प्राकृतिक प्रकाश शीर्ष ध्रुवीकरण के माध्यम से ध्रुवीकृत लाइन प्रकाश हो जाता है।यह तरल क्रिस्टल के साथ एक साथ मुड़ता मुड़ता परत नीचे कांच के माध्यम से नीचे ध्रुवीकरण तक पहुँचने के लिए 90 डिग्री मोड़ध्रुवीकरण प्रकाश के नीचे ध्रुवीकरण के समानांतर होने के कारण, ध्रुवीकरण के माध्यम से, हम प्रकाश (सफेद या ग्रे पिक्सेल) देख सकते हैं।

जब वोल्टेज चालू हो जाता है, तो तरल क्रिस्टल के अणु कांच की सतह पर लंबवत हो जाते हैं और विद्युत क्षेत्र के प्रभाव से अपना विकृति खो देते हैं।जब ध्रुवीकृत प्रकाश एक नेमैटिक तरल क्रिस्टल परत से मिलता है, यह विकृति के बिना अपनी मूल पारदर्शिता को बनाए रखता है क्योंकि रैखिक प्रकाश और निचले ध्रुवीकरण की ऊर्ध्वाधर स्थिति के कारण, यह निचले ध्रुवीकरण द्वारा अवरुद्ध हो जाएगा।हमने वास्तव में प्रकाश (काला पिक्सेल) देखा

संक्षेप में, हम समझते हैं कि:
हम TN घुमावदार डिस्प्ले का नाम क्यों लेते हैं क्योंकि यह 90 डिग्री विकृत करता है,
हमारे पास ऊपर एक सकारात्मक प्रदर्शन है, जो एक सफेद या ग्रे पृष्ठभूमि पर एक काला वर्ण है।
ग्लास पैनलों के लिए दो मोड हैं- सकारात्मक मोड (श्वेत/ग्रे पाठ के साथ सफेद/ग्रे पृष्ठभूमि) या नकारात्मक मोड (श्वेत/ग्रे पाठ के साथ काली पृष्ठभूमि) ।टीएन एलसीडी कागज की सफेद पृष्ठभूमि प्राप्त नहीं कर सकता है कि कारण ध्रुवीकरण प्रकाश के अधिकांश truncates है, और केवल 20% से 40% प्रकाश ही टीएन एलसीडी के माध्यम से गुजर सकता है।


1 डिस्प्ले मोडःVA/TN/TRANSMISSIVE/NEGATIVE

2 ड्राइविंग स्थितिः 1/8Duty, 1/4Bias,5.0V

3 देखने की दिशाः6०० बजे

ऑपरेशन तापमानः -30°C से 80°C

5 भंडारण तापमानः -40°C से 90°C

6 कनेक्टरः पिन

हम क्या अनुकूलित कर सकते हैं?

एलसीडी प्रकारः VA ((NBT/EBN/IBN),TN, HTN, STN, FSTN, FFSTN/DFSTN
ध्रुवीकरणः प्रतिबिंबित करने वाला, प्रसारण करने वाला, प्रतिबिंबित करने वाला, चमक विरोधी, यूवी विरोधी
पृष्ठभूमिः ग्रे, पीला-हरा, नीला, काला, सफेद
देखने की दिशाः 6:00, 12:00, 3:00, 9:00अनुकूलन
ऑपरेटिंग तापमानः 0 °C से 50 °C, -20 °C से +70 °C, -30 °C से +80 °C, -30 °C से +85 °C, अनुकूलन
भंडारण तापमानः -10 °C से +60 °C, -20 °C से +70 °C, -30 °C से +80 °C, -40 °C से +90 °C, अनुकूलन
स्टैटिक ड्राइव विधिः 1/2 कर्तव्य से 1/16 कर्तव्य, 1/2 Bias से 1/5 Bias
वोल्टेज (VOP): 1.5V से 5.0V
कनेक्टर/कनेक्शनः धातु पिन, रबर/ज़ेब्रा, हीट सील, फ्लैट केबल ((FPC)
धातु पिन का पिचः 1.27 मिमी, 1.5 मिमी, 1.8 मिमी, 2.0 मिमी, 2.54 मिमी
ग्लास की मोटाईः 2.8 मिमी, 1.1 मिमी, 0.7 मिमी, 0.55 मिमी
रेशमी छाप: बिना, 1 से 4 रंगों के साथ
सूर्य के प्रकाश से पठनीय

गुणवत्ता नियंत्रणः सभी वस्तुओं की सर्वोत्तम गुणवत्ता सुनिश्चित करने के लिए एक-एक करके सख्ती से परीक्षण किया जाता है
प्रत्येक आइटम की जाँच की गई है और शिपिंग से पहले अच्छी स्थिति में है
गारंटीः 12 महीने
उपलब्ध नमूने
लाभ प्रतिस्पर्धी मूल्य, तेजी से वितरण, उत्कृष्ट बिक्री के बाद सेवा
भुगतान विधिः टी/टी, वेस्टर्न यूनियन, अलीबाबा ट्रेड ऑर्डर, पेपैल
शिपमेंट की शर्तेंः EX-WORKS,
उत्पत्ति का स्थान: गुआंग्डोंग, चीन

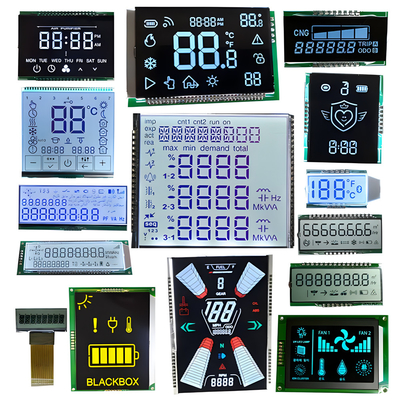

अनुप्रयोग उपभोक्ता इलेक्ट्रॉनिक्स: कैकुलेटर, टाइमर, डिस्प्ले मीटर, वाटर हीटर, फ्रीजर, इलेक्ट्रॉनिक डिक्शनरी, पीओएस आदि।
औद्योगिक उपकरण: ऑसिलोस्कोप, डिजिटल मल्टीमीटर, वर्नीयर कैलिपर आदि।
चिकित्सा उपकरण: रक्तचाप मीटर, विश्लेषक, श्वसन मशीन आदि।
ऑटोमोबाइल/कार/वाहन पर लगाए गए अनुप्रयोग
