उत्पाद विवरण:
|
| उत्पाद: | 2.4 इंच आईपीएस टीएफटी डिस्प्ले | टच स्क्रीन: | प्रतिरोधक टचस्क्रीन |
|---|---|---|---|
| संकल्प: | 240*320 | देखने की दिशा: | सभी दृश्य कोण |
| इंटरफेस: | MCU (अनुकूलन योग्य) | पिन नंबर: | 25 पिन (अनुकूलन योग्य) |
| संबंध: | प्लग-इन (अनुकूलन योग्य) | भूतल चमक: | 800 सीडी/एम2 (अनुकूलन योग्य) |
| चालक आई.सी: | ST7789V | एलईडी लाइफटाइम: | 40,000 घंटे |
| संचालन तापमान।: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 2.4 इंच टीएफटी एलसीडी डिस्प्ले,240X320 प्रतिरोधी टचस्क्रीन मॉड्यूल,800nits IPS TFT एलसीडी डिस्प्ले |
||
SF-TC240H-8269B-T विनिर्देश (2019-12-12) _20...
विवरण
SAEF TECHNOLOGY SF-TC240H-8269B-T एक IPS प्रकार का TFT एलसीडी डिस्प्ले है जिसका विकर्ण आकार 2.4 इंच है। इसका डिस्प्ले रिज़ॉल्यूशन 240x320 QVGA है, और IPS तकनीक के उपयोग के कारण,उत्पाद किसी भी दिशा से 80 डिग्री देखने का कोण है. इस उत्पाद के बाहरी आयाम 60.26 * 42.72 * 3 मिमी हैं, ST7789V ड्राइवर आईसी और MCU इंटरफ़ेस का उपयोग करते हैं। इस उत्पाद का कार्य तापमान रेंज -20 ° C से +70 ° C है,जो उत्पाद अनुप्रयोगों के विशाल बहुमत की आवश्यकताओं को पूरा कर सकते हैंयह उत्पाद एक प्रतिरोधक टच स्क्रीन (आरटीपी) से लैस है, जो उपयोग करने के लिए अधिक सुविधाजनक है और एक बहुत अच्छा उपयोगकर्ता अनुभव प्रदान करता है।
विशेषता
|
प्रकारः
|
2.4 इंच TFT IPS एलसीडी
|
|
प्रदर्शन आकारः
|
60.26 * 42.72 * 3 मिमी
|
|
उत्पत्ति का स्थान:
|
गुआंग्डोंग, चीन
|
|
ब्रांड नाम:
|
एसएईएफ प्रदर्शन
|
|
चमकः
|
800 निट्स
|
|
संकल्प अनुपातः
|
240X320
|
|
इंटरफेस प्रकारः
|
एमसीयू
|
|
ऑपरेटिंग वोल्टेजः
|
2.8V
|
|
देखने का कोणः
|
सभी दृष्टिकोण
|
|
बैकलाइटः
|
चार एलईडी रोशनी
|
|
नियंत्रक आईसीः
|
ST7789
|
|
ऑपरेटिंग तापमानः
|
-20°C-+70°C
|
|
भंडारण तापमानः
|
-30°C-+80°C
|
आवेदन
यह 2.4 ′′ टीएफटी एलसीडी मॉड्यूल रिमोट कंट्रोल, मेडिकल हैंडहेल्ड डिवाइस, छोटे मापने वाले उपकरण, विश्लेषक, स्मार्ट घड़ी, पहनने योग्य उपकरणों आदि में व्यापक रूप से उपयोग किया जाता है।
चित्रण
पिन विवरण
| नहीं। | पिन नाम | आई/ओ | विवरण |
| 1 | एलईडी_के | ओ | एलईडी कैथोड |
| 2 | एलईडी_ए | ओ | एलईडी एनोड |
| 3 | जीएनडी | मैं | जमीन |
| 4 | वीसी | मैं | बिजली की आपूर्ति 2.8V वोल्टेज |
| 5 | आईओवीसीसी | मैं | बिजली की आपूर्ति 2.8V/1.8V वोल्टेज |
| 6 | एफएमएआरके | ओ | आंसू प्रभाव आउटपुट पिन |
| 7 | /CS | मैं | चिप चयन संकेत के लिए इनपुट पिन |
| 8 | रीसेट करें | मैं | एलसीएम रीसेट इनपुट सिग्नल |
| 9 | आरएस | मैं | रजिस्टर सिग्नल चुनें |
| 10 | /WR | मैं | स्ट्रोब सिग्नल इनपुट पिन लिखें |
| 11 | /RD | मैं | स्ट्रोब सिग्नल इनपुट पिन पढ़ें |
| 12 | जीएनडी | मैं | जमीन |
| 13-20 | डीबी7-डीबी0 | आई/ओ | प्रदर्शित डेटा I/O |
| 21 | जीएनडी | मैं | जमीन |
| 22 | एक्सआर | ओ | टच पैनल पिन |
| 23 | YD | ओ | टच पैनल पिन |
| 24 | एक्सएल | ओ | टच पैनल पिन |
| 25 | YU | ओ | टच पैनल पिन |
अधिकतम पूर्ण सीमा
| पद | प्रतीक | मूल्य | इकाई |
| तर्क के लिए बिजली आपूर्ति वोल्टेज | वीडीडी | 1.6~3.3 | वी |
| इनपुट वोल्ट | वाइन | वीडीडी+0.3 | वी |
| परिचालन तापमान | टॉप | -20 से 70 | °C |
| भंडारण तापमान | Tstg | -30 से 80 तक | °C |
एलईडी बैकलाइटविनिर्देश
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण |
| आपूर्ति वोल्टेज | Vf | 3.0 | 3.2 | 3.4 | वी | यदि=80mA |
| आपूर्ति करंट | यदि | - | 80 | - | mA | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - |
| शक्ति अपव्यय | पीडी | - | - | mW | - | |
| एलसीएम के लिए प्रकाश तीव्रता |
|
- | 800 | - | Cd/m2 | यदि=80mA |
| एलसीएम के लिए एकरूपता | - | 80 | - | - | % | यदि=80 mA |
| बैकलाइट रंग | सफेद | |||||
प्रतिरोधी टचस्क्रीन विनिर्देश
| पद | प्रतीक | मिनट. | प्रकार। | मैक्स. | इकाई | टिप्पणी |
| पारदर्शिता | - | - | 82 | - | % | JIS K-7105 |
| धुंध | - | - | 1 | - | % | JIS K-7105 |
| सतह की कठोरता | - | - | 3 | - | H | 150gf 45° |
| एफपीसी छीलने की ताकत | - | 5 | - | एन | ऊपर की ओर 90° | |
| एफपीसी झुकना | - | - | 3 | - | चक्र | R=1.0, 90° |
| इनपुट बल | - | - | 50 | बीवी | - | |
| नामित वोल्टेज | V स्पर्श | 7 | वी | डीसी | ||
| एक्स-अक्ष प्रतिरोध | Rx | 300 | 900 | एफपीसी पिन | ||
| एक्स-अक्ष प्रतिरोध | रय | 200 | 500 | |||
| रैखिकता | - | - | ± 15 | ±20 | % | - |
| गपशप | - | - | - | 20 | एमएस | - |
| इन्सुलेशन प्रतिरोध | रि | 10 | - | - | MΩ | - |
| नोट्स जीवन | - | 100,000 | - | - | समय | - |
| इनपुट जीवन | - | 1,000,000 | - | - | समय | - |
ऑप्टिकल विशेषताएं
| नहीं. | आइटम | प्रतीक | शर्तें | विनिर्देश | इकाई | |||
| मिन | प्रकार | अधिकतम | ||||||
| 1 | प्रतिक्रिया समय | Tr+Tf | 25°C | - | 15 | - | सुश्री | |
| 2 | संचरण (PL के साथ) | T ((%) | - | - | 7.1 | - | - | |
| 3 | कंट्रास्ट दर | सीआर |
θ=0, |
- | 250 | - | - | |
| 4 |
देखना |
हॉर. | θR | CR>10 | - | 80 | - | डिग्री |
| θL | - | 80 | - | |||||
| Ver. | Θ+ | - | 80 | - | ||||
| थ- | - | 80 | - | |||||

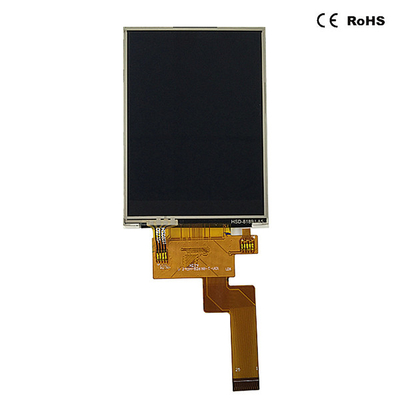

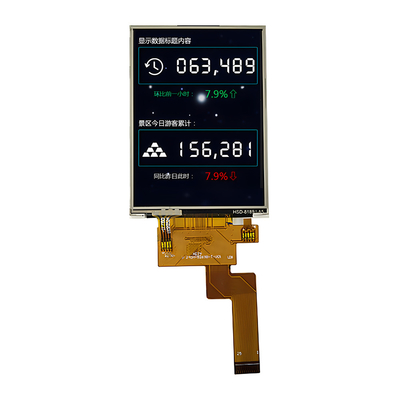

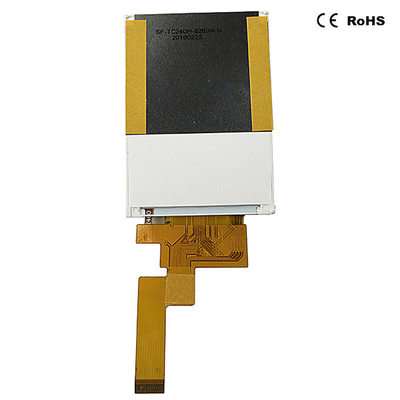

उत्पाद फोटो
