उत्पाद विवरण:
|
| उत्पाद: | 9 इंच आरजीबी टीएफटी | संकल्प: | 800 आरजीबी x 480 |
|---|---|---|---|
| टच स्क्रीन: | आरटीपी | इंटरफेस: | आरजीबी |
| भूतल चमक: | 400 सीडी/एम2(निट्स) | देखने की दिशा: | 6 |
| पिन नंबर: | पचास पिन | रूपरेखा मंद।: | 211.1(चौड़ाई)×126.5(ऊंचाई)×7.3(गहराई) (मिमी) |
| सक्रिय क्षेत्र: | 201.8 (H) x 114.5 ((V) (मिमी) | सतह उपचार: | कठोर कोटिंग(3H) |
| रंग प्रदर्शित करें: | 16.7 एम | संबंध: | ZIF |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | भंडारण अस्थायी।: | -30°C से +80°C |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 9 इंच सौंदर्य उपकरण डिस्प्ले स्क्रीन,800x480 सौंदर्य उपकरण डिस्प्ले स्क्रीन,आरटीपी सौंदर्य उपकरण प्रदर्शन स्क्रीन |
||
आरटीपी के साथ 9 इंच का टीएफटी एलसीडी 800x480 उत्पाद परिचय
SFTO900SH-7170A4T एक 800 × 4800 उच्च चमक TN TFT एलसीडी डिस्प्ले है। मॉड्यूल का आकार 211.1 ((W) × 126.5 ((H) × 7.3 ((D) मिमी है, जिसका प्रभावी क्षेत्र 201.8 × 114.5 मिमी और विकर्ण आयाम 9 इंच है।यह टीएफटी मॉड्यूल टीएन तकनीक को अपनाता है, एक विशिष्ट पहलू अनुपात के साथ 4: 3 और एक व्यापक देखने के कोण (70/70/50/70 डिग्री), जो एक अच्छा लागत लाभ है और ग्राहकों के अपने उत्पादों के दृश्य अनुभव को बढ़ाता है।
इसके अतिरिक्त, SFTO900SH-7170A4T तीन उत्पाद विशेषताएं प्रदान करता हैः उच्च चमक (1000 cd/m2), उच्च कंट्रास्ट (800:1) और विरोधी चमक।ये विशेषताएं जटिल प्रकाश वातावरण में छवि प्रदर्शन में सुधार करती हैं, विभिन्न परिस्थितियों में ग्राहक उत्पादों के दृश्य अनुभव को बढ़ाना।
टीएफटी मॉड्यूल 24 बिट आरजीबी इंटरफ़ेस (कनेक्टर हिरोस एफटी 12 ए -50 एस- 0.5 एच) को अपनाता है। 9 इंच श्रृंखला एलवीडीएस, एमआईपीआई,और आरजीबी इंटरफेस, ग्राहक के एमसीयू की आवश्यकताओं के आधार पर। यह व्यापक रूप से उपकरणों और मीटर, Bueaty उपकरणों, जीपीएस उपकरणों, पीओएस टर्मिनलों, नकद पाठकों, स्कैनर,गृह स्वचालन, कॉन्फ्रेंस कॉल, विश्लेषक, घरेलू उपकरण, होम ऑटोमेशन और सुरक्षा प्रणाली।
विशेषताएं
| पद | विनिर्देश |
| एलसीडी आकार | 90.0 इंच (आदि) |
| ड्राइवर तत्व | a-Si TFT सक्रिय मैट्रिक्स |
| संकल्प | 800 × 3 ((RGB) × 480 |
| प्रदर्शन मोड | सामान्य रूप से सफेद, संचारक |
| डॉट पिच | 0.0825 ((W) × 0.2327 ((H) मिमी |
| सक्रिय क्षेत्र | 198.000(W) × 111.696(H) मिमी |
| मॉड्यूल का आकार | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) मिमी |
| मॉड्यूल का आकार ((आरटीपी के साथ) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) मिमी |
| सतह उपचार | प्रतिदीप्ति |
| रंग व्यवस्था | आरजीबी पट्टी |
| इंटरफेस | आरजीबी |
| दृश्य दिशा ((ग्रे इन्वर्शन) | 6 बजे |
| बैकलाइट की बिजली की खपत | 2.046W ((टाइप) |
| पैनल की बिजली की खपत | 0.360W ((टाइप) |
| वजन | टीबीडी |

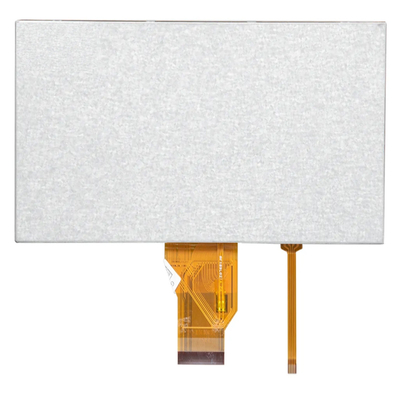

आरटीपी उत्पाद के साथ 9 इंच टीएफटी एलसीडी 800x480चित्रण
पूर्ण अधिकतम रेटिंग
|
पद |
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
|
| मिनट. | मैक्स. | ||||
|
पावर वोल्टेज |
डीवीडी | -0.3 | 5.0 | वी | |
| एवीडीडी | -0.5 | 13.5 | वी | ||
| वीएचएच | 13.0 | 19.0 | वी | ||
| वीजीएल | - बारह।0 | - दो।0 | वी | ||
| वीजीएच-वीजीएल | - | 31.0 | वी | ||
|
ऑपरेशन तापमान भंडारण तापमान |
शीर्ष | -20 | 70 | °C | |
| टीएसटी | -30 | 80 | °C | ||
| एलईडी रिवर्स वोल्टेज | वीआर | - | 1.2 | वी | प्रत्येक एलईडी नोट 2 |
| एलईडी फॉरवर्ड करंट | यदि | - | 25 | mA | प्रत्येक एलईडी |
वर्तमान खपत
(GND=AVSS=0V)
|
पद |
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
||
| मिनट. | टाइप करें। | मैक्स. | ||||
|
ड्राइवर के लिए वर्तमान |
आईजीएच | - | 0.3 | 1 | mA | वीजीएच =17.0 वी |
| आईजीएल | - | 0.3 | 1 | mA | VGL = -5.0V | |
| आईडीवीडीडी | - | 5.5 | 10 | mA | वीसीसी =3.3V | |
| IAVDD | - | 32 | 50 | mA | AVDD =10.4V | |
बैकलाइट ड्राइविंग स्थितियां
|
|
प्रतीक |
मूल्य |
इकाई |
||
| मिनट. | टाइप करें। | मैक्स. | |||
| एलईडी बैकलाइट के लिए वोल्टेज | वीएल | 8.4 | 9.3 | 10.2 | वी |
| एलईडी बैकलाइट के लिए वर्तमान | आई.एल. | 198 | 220 | 242 | mA |
| एलईडी जीवन काल | - | 40,000 | - | - | घन्टा |
पिन परिभाषा
| नहीं. | प्रतीक | आई/ओ | कार्य |
| 1 | वीएलईडी | - | एलईडी बैकलाइट के लिए शक्ति |
| 2 | वीएलईडी | - | एलईडी बैकलाइट के लिए शक्ति |
| 3 | GLED | - | एलईडी बैकलाइट के लिए ग्राउंड |
| 4 | GLED | - | एलईडी बैकलाइट के लिए ग्राउंड |
| 5 | जीएनडी | पी | पावर ग्राउंड |
| 6 | वीसीओएम | मैं | सामान्य वोल्टेज |
| 7 | डीवीडी | पी | डिजिटल सर्किट के लिए शक्ति |
| 8 | मोड | मैं | DE/SYNC मोड चुनें |
| 9 | DE | मैं | डेटा इनपुट सक्षम करें |
| 10 | वीएस | मैं | ऊर्ध्वाधर सिंक इनपुट |
| 11 | एचएस | मैं | क्षैतिज सिंक इनपुट |
| 12 - 19 | B7 - B0 | मैं | नीला डेटा (MSB) |
| 20 - 27 | G7 - G0 | मैं | हरा डेटा (एमएसबी) |
| 28 - 35 | R7 | मैं | लाल रंग का डेटा ((MSB) |
| 36 | जीएनडी | पी | पावर ग्राउंड |
| 37 | डीसीएलके | मैं | नमूना घड़ी |
| 38 | जीएनडी | पी | पावर ग्राउंड |
| 39 | एल/आर | मैं | बाएं / दाएं चयन |
| 40 | U/D | मैं | ऊपर/नीचे का चयन |
| 41 | वीएचएच | पी | गेट ऑन वोल्टेज |
| 42 | वीजीएल | पी | गेट ऑफ वोल्टेज |
| 43 | एवीडीडी | पी | एनालॉग सर्किट के लिए शक्ति |
| 44 | रीसेट करें | मैं | वैश्विक रीसेट पिन. |
| 45 | NC | - | कोई संबंध नहीं |
| 46 | वीसीओएम | मैं | सामान्य वोल्टेज |
| 47 | डीआईटीएचबी | मैं | डिथेरिंग फ़ंक्शन |
| 48 | जीएनडी | पी | पावर ग्राउंड |
| 49 | NC | - | कोई संबंध नहीं |
| 50 | NC | - | कोई संबंध नहीं |

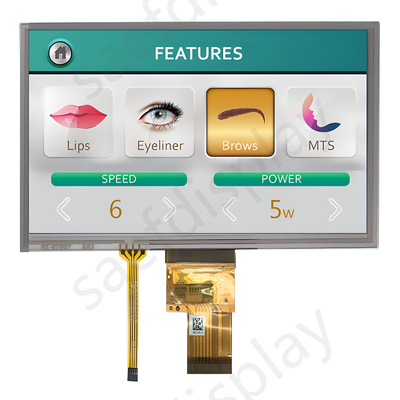

आरटीपी उत्पाद के साथ 9 इंच टीएफटी एलसीडी 800x480चित्र
विश्वसनीयता परीक्षण
| परीक्षण वस्तु |
परीक्षण की स्थिति
|
परीक्षण के बाद निरीक्षण |
| उच्च तापमान संचालन | 96 घंटों के लिए 85°C |
परीक्षण पूरा होने के बाद, कार्यात्मक और दृश्य निरीक्षण से पहले परीक्षण किए गए एलसीडी नमूनों को सामान्य इनडोर तापमान और आर्द्रता वाले वातावरण में 2-4 घंटे या उससे अधिक समय तक रखा जाना चाहिए।नमूनों में निम्नलिखित दोष नहीं होने चाहिए: 2प्रत्येक परीक्षण मॉड्यूल का प्रयोग केवल एक परीक्षण परियोजना के लिए किया जा सकता है। |
| निम्न तापमान संचालन | -30 डिग्री सेल्सियस 96 घंटे तक | |
| उच्च तापमान भंडारण | 96 घंटों के लिए 85°C | |
| कम तापमान पर भंडारण | -30 डिग्री सेल्सियस 96 घंटे तक | |
| उच्च तापमान संचालन आर्द्रता संचालन | 60°C, 90% आरएच 72 घंटे के लिए | |
| थर्मल शॉक | -10°C(30 मिनट) ~+25°C(5 मिनट) ~ +60°C(30 मिनट) 10 चक्रों के लिए | |
| कंपन परीक्षण (कोई ऑपरेशन नहीं) |
आवृत्तिः 10~55 हर्ट्ज आयामः1.0 मिमी स्वीप समयः 11 मिनट परीक्षण अवधिः X, Y, Z की प्रत्येक दिशा के लिए 6 चक्र |
|
| स्थिर विद्युत परीक्षण | स्पर्श ±4KV, हवा स्पर्श ±8KV |
