उत्पाद विवरण:
|
| कीवर्ड: | 7 इंच एलवीडीएस टीएफटी एलसीडी | टच स्क्रीन: | बिना |
|---|---|---|---|
| संकल्प: | 1024*600 | शीशे को ढको: | ओडीएम |
| इंटरफेस: | एलवीडीएस | भूतल चमक: | 1000 सीडी / एम 2 |
| संचालन तापमान।: | -30 से +80℃ | भंडारण अस्थायी।: | -30 से +85℃ |
| एलईडी लाइफटाइम: | 40,000 घंटे | पिन संख्या: | 20 पिन |
| नियंत्रण-बोर्ड: | साथ | देखने की दिशा: | सभी दृश्य कोण |
| प्रमुखता देना: | 7 इंच औद्योगिक ग्रेड TFT डिस्प्ले,1000nits औद्योगिक ग्रेड TFT डिस्प्ले |
||
7" एलवीडीएस टीएफटी एलसीडी 20पिन उत्पाद परिचय
मॉडल नं. :SFTO700SH-7168A10-N
मॉडल SFTO700SH-7168A10-N एक 7 इंच का LVDS इंटरफेस (लो वोल्टेज डिफरेंशियल सिग्नलिंग) रंग सक्रिय मैट्रिक्स TFT एलसीडी डिस्प्ले है जो 1024x600 डॉट्स के रिज़ॉल्यूशन का समर्थन करता है।यह औद्योगिक ग्रेड TFT डिस्प्ले एक IPS प्रकार और उच्च चमक (1000nits) एलसीडी स्क्रीन मॉड्यूल है. मॉड्यूल में आईपीएस पैनल के कारण व्यापक देखने का कोण है जो अब बाजार पर सबसे लोकप्रिय तकनीकों में से एक है। मॉड्यूल का आकार 165 ((एच) × 100 ((वी) × 5.7 ((डी) मिमी है; प्रभावी क्षेत्र 154 है।2144 ((H) ×85.92(V) मिमी. यह टीएफटी मॉनिटर एलवीडीएस इंटरफेस का समर्थन करता है. विरोधी चमक डिस्प्ले सतहों की मदद से, स्क्रीन प्रकाश को प्रतिबिंबित नहीं करती है और सूर्य के प्रकाश के तहत बेहतर छवि गुणवत्ता बनाए रखती है,उपयुक्त आउटडोर अनुप्रयोग.
पावर वोल्टेज 3.0V से 3.6V तक है; विशिष्ट मूल्य 3.3V है। यह -30 से +80°C तक के तापमान सीमा में काम करता है, भंडारण तापमान -30 से +85°C तक होता है।
सामान्य विनिर्देश
|
नहीं. |
पद | विनिर्देश | इकाई |
| 1 | पैनल का आकार | 7 | इंच |
| 2 | पिक्सेल की संख्या | 1024 × 3 ((RGB) × 600 | पिक्सेल |
| 3 | सक्रिय क्षेत्र | 154.2144 ((H) ×85.92 ((V) | मिमी |
| 4 | पिक्सेल पिच | 0.1506 ((H) ×0.1432 ((V) | मिमी |
| 5 | रूपरेखा आयाम | 165 ((H) × 100 ((V) × 5.7 ((D) | मिमी |
| 6 | पिक्सेल व्यवस्था | आरजीबी - पट्टी | - |
| 7 | प्रदर्शन मोड | सामान्यतः काले रंग के साथ आईपीएस | - |
| 8 | देखने की दिशा | सभी देखने की दिशा | - |
| 9 | रंग प्रदर्शित करें | 16.7M | - |
| 10 | इंटरफेस | एलवीडीएस | - |
| 11 | बैकलाइट | सफेद एलईडी | - |
| 12 | चमक | 1000 | cd/m2 |
| 13 | ड्राइव आईसी | - | - |
| 14 | ऑपरेशन तापमान | -30~80 | oC |
| 15 | भंडारण तापमान | -30~85 | oC |
| 16 | वजन | 116 ((टाइप) | घ |

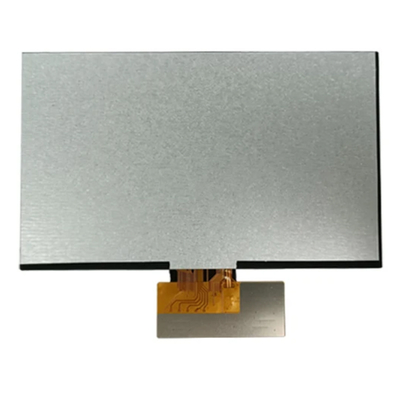

आईपीएस टीएफटी एलसीडी 7 "एलवीडीएस 1000nits 1024x600dots उत्पादचित्रण
पिन परिभाषा
|
पिन नहीं. |
प्रतीक | आई/ओ | कार्य |
| 1 | वीडीडी | पी | बिजली आपूर्ति VDDIN=3.3V |
| 2 | वीडीडी | पी | बिजली आपूर्ति VDDIN=3.3V |
| 3 | LED_EN | मैं | बिजली आपूर्ति VDDIN ((3.3~5.0V) |
| 4 | जीएनडी | पी | जमीन |
| 5 | RXIN0N | मैं | 0-एलवीडीएस अंतर डेटा |
| 6 | RXIN0P | मैं | 0+LVDS अंतर डेटा |
| 7 | जीएनडी | पी | जमीन |
| 8 | RXIN1N | मैं | 1-एलवीडीएस अंतर डेटा |
| 9 | RXIN1P | मैं | 1+एलवीडीएस अंतर डेटा |
| 10 | जीएनडी | पी | जमीन |
| 11 | RXIN2N | मैं | 2-एलवीडीएस अंतर डेटा |
| 12 | RXIN2P | मैं | 2+एलवीडीएस अंतर डेटा |
| 13 | जीएनडी | पी | जमीन |
| 14 | RX_CLKN | मैं | -LVDS अंतर घड़ी इनपुट |
| 15 | RX_CLKP | मैं | +एलवीडीएस अंतर घड़ी इनपुट |
| 16 | जीएनडी | पी | जमीन |
| 17 | RXIN3N | मैं | 3-एलवीडीएस अंतर घड़ी इनपुट |
| 18 | RXIN3P | मैं | 3+LVDS अंतर घड़ी इनपुट |
| 19 | पीडब्ल्यूएम | मैं | बैकलाइट की चमकः0.7V से 1.4V DC वोल्टेज सिग्नल लागू करें |
| 20 | वीएलईडी | पी | विद्युत आपूर्ति VLED=5~12V ((प्रकार) |
विशिष्ट परिचालन स्थितियाँ
| पद | प्रतीक | मूल्य | इकाई | |||
| मिनट. | टाइप करें। | मैक्स. | ||||
| डिजिटल आपूर्ति वोल्टेज | वीडीडी | 3 | 3.3 | 3.6 | वी | |
| एलईडी के लिए बिजली की आपूर्ति | वीएलईडी | 4.8 | 5 | 12 | वी | |
| पावर आईसी वोल्टेज प्रदान करता है | एवीई | -6 | -5 | - चार।5 | वी | |
| एवीडीडी | 4.5 | 5.5 | 6 | वी | ||
| ड्राइवर आईसी आंतरिक रूप से वोल्टेज प्रदान करता है | वीएचएच | 9 | - | 20 | वी | |
| वीजीएल | -20 | - | -9 | वी | ||
| इनपुट सिग्नल वोल्टेज | निम्न स्तर | वीआईएल | 0 | - | 0.3*वीडीडी | वी |
| उच्च स्तर | एचआईवी | 0.7*वीडीडी | - | वीडीडी | वी | |
बैकलाइट विनिर्देश
| पद | प्रतीक | मूल्य | इकाई | टिप्पणी | ||
| मिनट. | टाइप करें। | मैक्स. | ||||
| आगे का वोल्टेज | वीएफ | 19.6 | 21 | 23.1 | वी | |
| आगे की धारा | यदि | 55 | 60 | 65 | mA | IF=20mA/1-चिप |
| पीडब्ल्यूएम सिग्नल वोल्टेज | पीडब्ल्यूएम_एच | 2 | 3.3 | 3.6 | वी | - |
| पीडब्ल्यूएम_आई | 0 | - | 0.5 | - | ||
| आउटपुट पीडब्ल्यूएम आवृत्ति | PWM_f | - | 200 | 20K | हर्ज | - |
| एलईडी सक्षम करें वोल्टेज | EN_h | 2.6 | 3.3 | 3.6 | वी | - |
| EN_l | 0 | - | 0.4 | - | ||
ऑप्टिकल विनिर्देश
| पद | प्रतीक | स्थिति | मूल्य | इकाई | |||
| मिनट. | टाइप करें। | मैक्स. | |||||
| Viघुमावदार कोण | तुम | CR≥10 | - | 85 | - | डिग्री | |
| ΘD | - | 85 | - | ||||
| ΘL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| प्रतिक्रिया समय | टन+टोफ | θ=Φ =0 ° | - | 19 | 25 | एमएस | |
| सामान्य | |||||||
| देखना | |||||||
| कोण | |||||||
| कंट्रास्ट अनुपात | सीआर | 400 | 500 | - | - | ||
| चमक | L | 1000 | - | cd/m2 | |||
| प्रकाशकता एकरूपता | YU | 70 | 75 | - | % | ||
| रंग रंग (CIE1931) | सफेद | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| लाल | आरएक्स | - | - | - | |||
| RY | - | - | - | ||||
| हरी | GX | - | - | - | |||
| GY | - | - | - | ||||
| नीला | BX | - | - | - | |||
| द्वारा | - | - | - | ||||

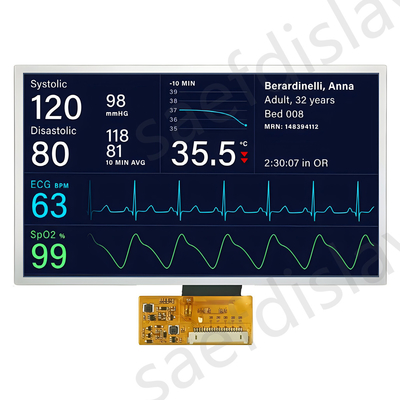

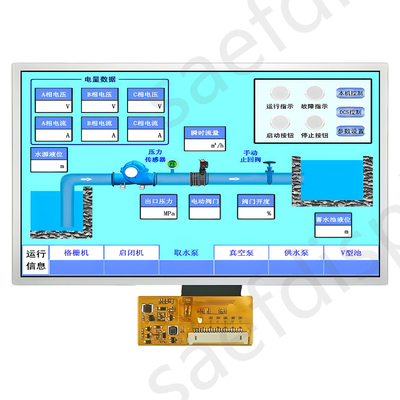

आईपीएस टीएफटी एलसीडी 7 "एलवीडीएस 1000nits 1024x600dots उत्पाद Iमागी
