उत्पाद विवरण:
|
| उत्पाद: | 2.4 इंच आईपीएस टीएफटी एलसीडी | संकल्प: | 240*320 पिक्सेल |
|---|---|---|---|
| टच स्क्रीन: | बिना | देखने की दिशा: | आईपीएस, सभी देखने के कोण |
| इंटरफेस: | एसपीआई | पिन नंबर: | 10 पिन (24 पिन वैकल्पिक) |
| संबंध: | लगाना | भूतल चमक: | 400 सीडी/एम2 (अनुकूलन योग्य) |
| चालक आई.सी: | ST7789V | एलईडी लाइफटाइम: | 40,000 घंटे |
| संचालन तापमान।: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 10 पिन IPS TFT एलसीडी,2.4 इंच आईपीएस टीएफटी एलसीडी,एसपीआई इंटरफ़ेस आईपीएस टीएफटी एलसीडी |
||

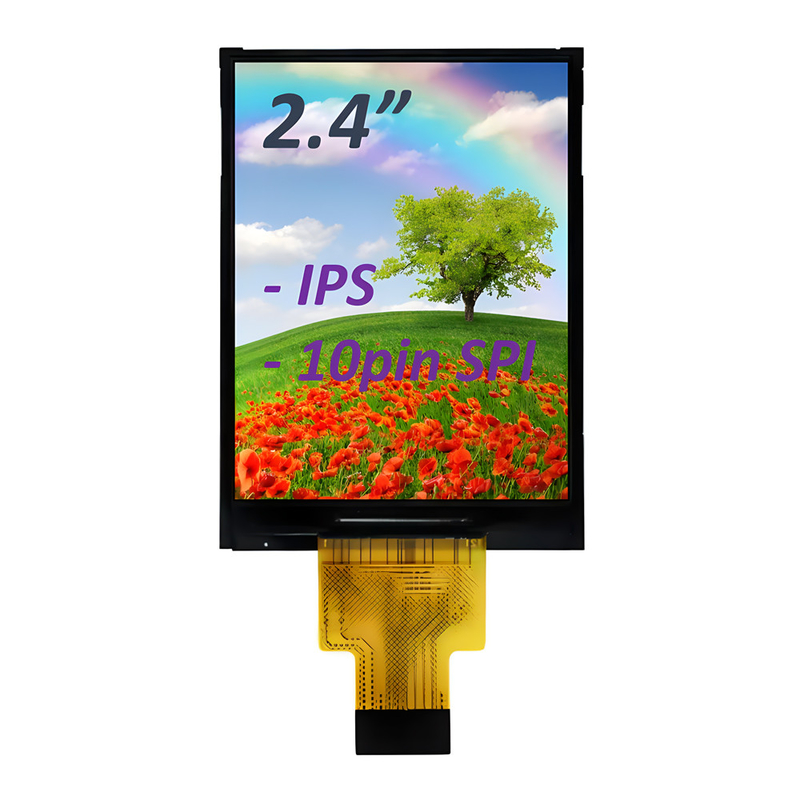

2.4 इंच आईपीएस टीएफटी एलसीडी एसपीआई इंटरफेस 240*320 डॉट्स उत्पाद परिचय
2.4-इंच की टीएफटी एलसीडी स्क्रीन एक आम सक्रिय मैट्रिक्स एलसीडी डिस्प्ले डिवाइस है जिसमें उच्च रिज़ॉल्यूशन, जीवंत रंग और तेज प्रतिक्रिया गति है। इसका व्यापक रूप से एम्बेडेड सिस्टम, उपभोक्ता इलेक्ट्रॉनिक्स,औद्योगिक नियंत्रण क्षेत्रउपभोक्ता इलेक्ट्रॉनिक्स के क्षेत्र में, 2.4 इंच की टीएफटी एलसीडी स्क्रीन का व्यापक रूप से स्मार्ट वेरेबल डिवाइस, पोर्टेबल गेम कंसोल, स्मार्ट होम कंट्रोल पैनल और अन्य उत्पादों में उपयोग किया जाता है।इसका पूर्ण रंग और व्यापक देखने का कोण प्रदर्शन प्रभावों के लिए उपभोक्ताओं की आवश्यकताओं को पूरा करता है.
2.4 इंच का आईपीएस टीएफटी डिस्प्ले 240 × 320 पिक्सल के रिज़ॉल्यूशन के साथ स्पष्ट छवि डिस्प्ले प्रदान करता है। इसका ड्राइवर आईसी ST7789V है और कई इंटरफेस और उच्च रंग गहराई का समर्थन करता है।इस मॉडल SFTO240JY-7179AN एक SPI इंटरफ़ेस है और 400cd / m 2 की चमक प्राप्त कर सकते हैंविभिन्न प्रकाश स्थितियों के अनुकूल, यह आईपीएस तकनीक को अपनाता है, जो लगभग 180 ° पूर्ण दृश्य क्षेत्र प्रदान करता है, जो सभी कोणों से एक अच्छा दृश्य अनुभव सुनिश्चित करता है।उत्पाद -20°C से 70°C के बीच काम कर सकता है और विभिन्न पर्यावरणीय परिस्थितियों के अनुकूल हैइसे -30°C से 80°C के बीच संग्रहीत किया जा सकता है, जिससे यह सुनिश्चित होता है कि दीर्घकालिक भंडारण इसके प्रदर्शन को प्रभावित नहीं करेगा।
विशेषताएं
| पद | विनिर्देश | इकाई |
| प्रदर्शन मोड | आम तौर पर काला, ट्रांसमिटिव | / |
| देखने की दिशा | सभी | / |
| रंग | 262K | / |
| ड्राइव आईसी | ST7789 | / |
| इंटरफ़ेस प्रकार | 4 लाइन एसपीआई | / |
| आयामी रूपरेखा | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
मिमी |
| सक्रिय क्षेत्र | 36.72 ((W) x 48.96 ((H) |
मिमी |
| संकल्प | 240 RGB ((H) x 320 ((V) | पिक्सेल |
| पिक्सेल पिच | 0.153 ((W) x 0.153 ((H) |
मिमी |
रूपरेखा
इंटरफ़ेस पिन विवरण
|
पिन. नहीं |
प्रतीक | विवरण |
| 1 | जीएनडी | जमीन |
|
2 |
आरएस |
रजिस्टर पिन चुनें, आरएस=१ः डेटा प्रदर्शित करें. आरएस=०ः कमांड डेटा। |
| 3 | सीएस |
चिप चुनें पिन ((Low ✓ सक्षम करें) |
| 4 | एससीएल | सीरियल घड़ी पिन. |
| 5 | एसडीए | सीरियल डेटा इनपुट/आउटपुट |
| 6 | रीसेट करें | एलसीएम रीसेट पिन |
| 7 | वीसी | एनालॉग के लिए बिजली की आपूर्ति ((2.8V-3.3V) |
| 8 | जीएनडी | जमीन |
| 9 | एलईडी+ | बैकलाइट का एनोड |
| 10 | एलईडी- | बैकलाइट का कैथोड |
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.6 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | -0.3 | 4.6 | वी |
| परिचालन तापमान | शीर्ष | -20 | 70 | °C |
| भंडारण तापमान | Tst | -30 | 80 | °C |
| आर्द्रता | आरएच |
-- |
90% ((Max60C) | आरएच |
विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | 1.65 | 1.8/2.8 | 3.3 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | 2.6 | 2.8 | 3.3 |
-- |
| इनपुट करंट | आईडी |
-- |
20 |
-- |
mA |
बैकलाइट विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | 3.0 | 3.2 | 3.4 | वी |
| आगे की धारा | यदि |
-- |
80 |
-- |
mA |
| परिचालन जीवनकाल |
-- |
-- |
40000 |
-- |
घंटों |

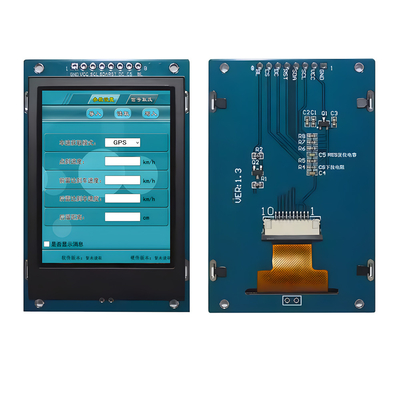

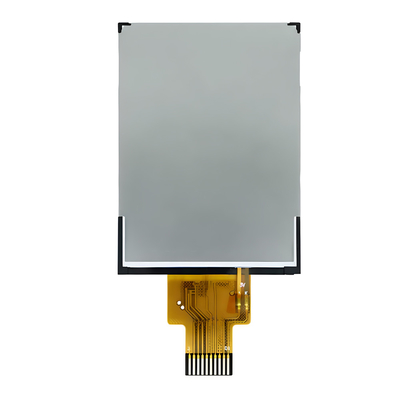

उत्पाद फोटो
सुविधाएँ और प्रमाणपत्र
