उत्पाद विवरण:
|
| उत्पाद: | 3.6 इंच गोल टीएफटी एलसीडी | संकल्प: | 544 (आरजीबी) x 506 डॉट्स |
|---|---|---|---|
| भूतल चमक: | 1000 cd/m2 (नीट्स) | टच स्क्रीन: | बिना |
| देखने की दिशा: | IPS फुल व्यूइंग एंगल | चालक आई.सी: | ST72566 |
| पिन नंबर: | 40 पिन | संबंध: | ZIF |
| इंटरफेस: | आरजीबी 24 बिट्स | एलईडी लाइफटाइम: | 40,000 घंटे |
| ऊपर:: | -30 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस | रूपरेखा आयाम: | 107.13(चौड़ाई )×107.13(ऊंचाई)×9.76(ऊंचाई) मिमी |
| सक्रिय क्षेत्र: | 89.76(चौड़ाई) x83.49(ऊंचाई) मिमी | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 3.6 इंच ऑटोमोटिव टीएफटी एलसीडी,ऑटोमोटिव आरजीबी परिपत्र डिस्प्ले,544x506 ऑटोमोटिव टीएफटी एलसीडी |
||
ऑटोमोटिव ग्रेड 3.6-इंच परिपत्र टीएफटी एलसीडी डिस्प्ले मॉड्यूल विवरण
परिपत्र आईपीएस एलसीडी स्क्रीन, एक उभरती हुई डिस्प्ले तकनीक के रूप में, अपने अनूठे फायदे और व्यापक अनुप्रयोग परिदृश्यों के कारण धीरे-धीरे उपयोगकर्ताओं का ध्यान आकर्षित कर रही है।गोल कोने डिजाइन स्क्रीन किनारों चिकनी और दृश्य प्रभाव अधिक आरामदायक बनाता हैसाथ ही यह डिज़ाइन स्क्रीन को अधिक एर्गोनोमिक और उपयोग करने में सुविधाजनक बनाता है। उच्च परिभाषा वाले आईपीएस एलसीडी स्क्रीन को अपनाने से अधिक विस्तृत और यथार्थवादी चित्र प्रभाव प्रस्तुत किए जा सकते हैं।और उपयोगकर्ता के दृश्य अनुभव को भी बढ़ाता हैएक परिपत्र आईपीएस एलसीडी स्क्रीन का लाभ कम ऊर्जा की खपत है, जिसका अर्थ है कि यह संचालन के दौरान कम गर्मी उत्पन्न करता है और बड़े हीट सिंक की आवश्यकता नहीं होती है,इस प्रकार ऊर्जा की बर्बादी और पर्यावरण प्रदूषण को कम करना.
TS8036WV001-T एक 3.6-इंच का TFT मॉड्यूल है जिसमें 544x506 रिज़ॉल्यूशन IPS तकनीक है। यह गोल TFT एलसीडी आईसी ST72566 से लैस है और आरजीबी 24 बिट इंटरफ़ेस का समर्थन करता है।एक 5-बिंदु पीसीएपी टच स्क्रीन के साथ सुसज्जित है जो आई 2 सी इंटरफ़ेस का समर्थन करता हैइसकी मल्टी टच कार्यक्षमता और उत्कृष्ट दृश्य प्रदर्शन इसे मांग वाले अनुप्रयोगों के लिए आदर्श विकल्प बनाते हैं।
- कम इनपुट वोल्टेज: वीडीडीः 2.7~3.6V;
- डिस्प्ले रंग टीएफटी एलसीडीः 16.7M रंग
-सीपीयू इंटरफ़ेसः -आरजीबी 24बीआईटी
- आंतरिक बिजली की आपूर्ति सर्किट.
|
सामान्य सूचनाएँ
|
विनिर्देश | इकाई |
| मुख्य पैनल | ||
| प्रदर्शन क्षेत्र ((AA) | 89.76 ((H) * 83.49 ((V) (3.6 इंच) | मिमी |
| ड्राइवर तत्व | a-Si TFT सक्रिय मैट्रिक्स | - |
| रंग प्रदर्शित करें | 16.7M | रंग |
| पिक्सेल की संख्या | 544 ((RGB) *506 | बिन्दु |
| पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | - |
| पिक्सेल पिच | 0.165 ((H) *0.165 ((V) | मिमी |
| देखने का कोण | सभी | घडी |
| ड्राइव आईसी | ST72566 | - |
| रंग पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | |
| प्रदर्शन मोड | ट्रांसमिटिव/आमतौर पर काला | - |
| परिचालन तापमान | -३०+८५ | °C |
| भंडारण तापमान | -३०+८५ | °C |
यांत्रिक सूचना
|
पद
|
मिनट. |
टाइप करें। |
मैक्स. |
इकाई |
नोट | |
| मॉड्यूल का आकार | क्षैतिज | - | 107.13 | - | मिमी | -0.1 |
| ऊर्ध्वाधर ((V) | - | 107.13 | - | मिमी | -0.1 | |
| गहराई ((D) | - | 9.76 | - | मिमी | ±0.4 | |
| वजन | - | टीबीडी | - | घ | - | |
ऑटोमोटिव ग्रेड 3.6-इंच परिपत्र टीएफटी एलसीडी डिस्प्ले मॉड्यूल ड्राइंग
पिन विवरण
|
पिन नं. |
प्रतीक |
स्तर | विवरण |
| 1 | एलईडीके | L | बैकलाइट- |
| 2 | एलईडीए | H | बैकलाइट+ |
| 3 | जीएनडी | H | पावर ग्राउंड |
| 4 | वीसी | H | बिजली आपूर्ति ((2.7-3.6V) |
| 5-12 | आर0-आर7 | एच/एल | लाल डेटा बस |
| 13-20 | G0-G7 | एच/एल | हरी डाटा बस |
| 21-28 | बी0-बी7 | एच/एल | नीली डाटा बस |
| 29 | जीएनडी | L | पावर ग्राउंड |
| 30 | डीसीएलके | एच/एल | पिक्सेल घड़ी संकेत पिन |
|
31 |
डीआईएसपी | एच/एल | सामान्य संचालन मोड में वीडीडी से जुड़ा हुआ है। जीएनडी से जुड़ा हुआ है, आईसी स्टैंडबाय मोड में है। |
| 32 | HSYNC | एच/एल | क्षैतिज तालमेल। |
| 33 | VSYNC | एच/एल | ऊर्ध्वाधर समन्वयन. |
| 34 | DE | एच/एल | डेटा सक्षम सिग्नल |
|
35 |
AUTODL |
एच/एल |
ओपीटी फ़ंक्शन नियंत्रण पिन |
| 36 | सीएस | एच/एल | चिप चयन इनपुट पिन |
| 37 | एससीएल | एच/एल | सीरियल क्लॉक इनपुट. |
| 38 | एसडीए | एच/एल | सीरियल डेटा इनपुट पिन |
| 39 | एनटीसी1 | / | थर्मिस्टोर कनेक्ट करें |
| 40 | एनटीसी2 | / | थर्मिस्टोर कनेक्ट करें |
पूर्ण अधिकतम रेटिंग्स
|
पद |
प्रतीक |
मूल्य |
इकाई |
|
| मिन | मैक्स. | |||
| लॉजिक सर्किट के लिए आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.6 | वी |
| एनालॉग सर्किट के लिए आपूर्ति वोल्टेज | वीसीआई | -0.3 | 4.6 | वी |
डीसी इलेक्ट्रिकल विशेषताएं
|
पद
|
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
||
| मिन | प्रकार | मैक्स. | ||||
| विद्युत आपूर्ति | वीसी | 2.7 | 2.8 | 3.3 | वी | |
| सामान्य मोड चालू खपत | आईसीसी | - | - | 55 | mA | वीसीसी=3.3V |
| TFT गेट ON वोल्टेज | वीएचएच | 11.5 | 12 | 16 | वी | |
| टीएफटी गेट ऑफ वोल्टेज | वीजीएल | -8 | -12 | -12 | वी | |
बैकलाइट यूनिट की विशेषताएं
|
पद
|
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
||
| मिन | प्रकार | अधिकतम. | ||||
| पूर्ववर्ती आपूर्ति वोल्टेज | Vf | 13.5 | - | 16 | वी | |
| अग्रिम आपूर्ति वर्तमान | यदि | - | 180 | - | mA | |
| एलसीएम चमक | एलवी | 800 | 1000 | - | cd/m2 | आईबी=180mA |
| एकरूपता | / | 80 | % | - | ||

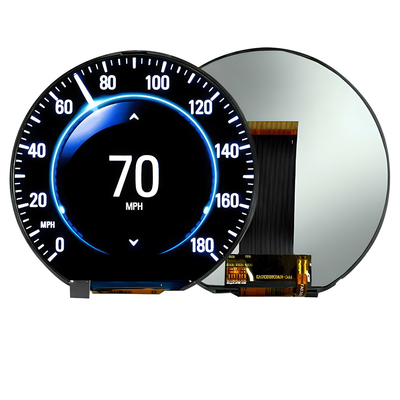

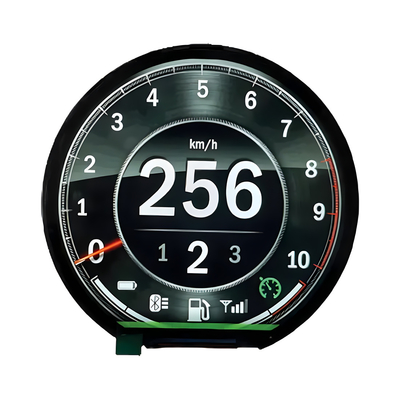

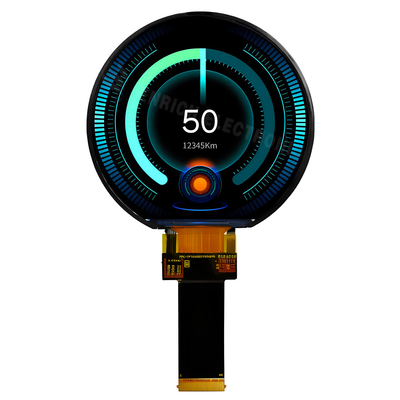

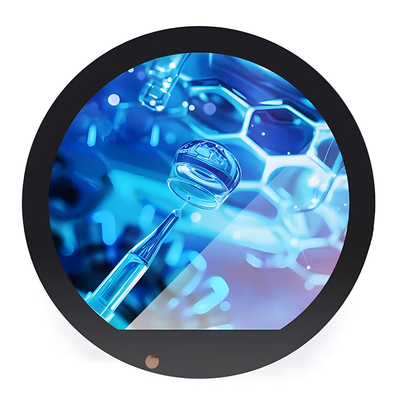

ऑटोमोटिव ग्रेड 3.6-इंच परिपत्र टीएफटी एलसीडी डिस्प्ले मॉड्यूलउत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
