उत्पाद विवरण:
|
| कीवर्ड: | 7" ऑटोमोटिव TFT टच एलसीडी | टच स्क्रीन: | कैपेसिटिव टच स्क्रीन (सीटीपी) |
|---|---|---|---|
| संकल्प: | 1024x600 | संयोजन: | ऑप्टिकल बॉन्डिंग |
| एलसीएम इंटरफ़ेस: | एमआईपीआई | पिंस: | 30 पिन |
| भूतल चमक: | 500 सीडी / एम 2 | रूपरेखा आयाम: | 164.7 x 99.7 x 4.59 (मिमी) |
| सक्रिय क्षेत्र: | 154.21 x 85.92 (मिमी) | एलईडी लाइफटाइम: | 40,000 घंटे |
| देखने की दिशा: | आईपीएस, सभी देखने के कोण | सीटीपी इंटरफ़ेस: | I2C |
| संचालन तापमान।: | -30 ℃ से + 75 ℃ | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | ऑटोमोटिव ग्रेड टीएफटी डिस्प्ले मॉड्यूल,1024x600 टीएफटी डिस्प्ले मॉड्यूल,7 इंच का टीएफटी डिस्प्ले मॉड्यूल |
||
एक टच स्क्रीन TFT डिस्प्ले के रूप में विशेष रूप से ऑटोमोटिव इलेक्ट्रॉनिक्स और विशेष उद्योगों के लिए अनुकूलित, SAEF प्रौद्योगिकी से SFTO700TZ-7196ACT निम्नलिखित विरोधी हस्तक्षेप प्रदर्शन लाभ है:
उच्च स्थिरता: ऑटोमोटिव ग्रेड टीएफटी एलसीडी स्क्रीन को स्थिर रहना चाहिए और बिना दुर्घटना या दुर्घटना के लगातार काम करना चाहिए।विशेष रूप से कार वातावरण में जहां विभिन्न कठोर मौसम और सड़क की स्थिति का सामना किया जा सकता हैइसलिए स्थिरता की आवश्यकता बहुत अधिक है।
हस्तक्षेप विरोधी क्षमताः कारों में विभिन्न विद्युत चुम्बकीय और विद्युत स्थैतिक हस्तक्षेप होते हैं, जो टीएफटी एलसीडी स्क्रीन के प्रदर्शन प्रभाव और स्थिरता को प्रभावित कर सकते हैं।यह डिस्प्ले मॉड्यूल विभिन्न हस्तक्षेपों का विरोध करने के लिए डिज़ाइन किया गया है, जिसमें विद्युत चुम्बकीय हस्तक्षेप, विद्युत स्थैतिक हस्तक्षेप आदि शामिल हैं, जो जटिल विद्युत चुम्बकीय वातावरण में भी स्थिर प्रदर्शन सुनिश्चित करते हैं।
उत्कृष्ट विद्युत चुम्बकीय संगतता: वाहन इलेक्ट्रॉनिक्स के क्षेत्र में,डिस्प्ले स्क्रीन को कार में इलेक्ट्रॉनिक उपकरणों द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप से निपटने के लिए उच्च विद्युत चुम्बकीय संगतता की आवश्यकता होती हैटीएफटी डिस्प्ले मॉड्यूल को इस बात को ध्यान में रखते हुए डिजाइन किया गया था, विशेष डिजाइन और सामग्री को अपनाकर विद्युत चुम्बकीय हस्तक्षेप के प्रभाव को कम किया गया था।
उच्च और निम्न तापमान प्रतिरोधः कारों को उच्च और निम्न तापमान वातावरण का सामना करना पड़ सकता है, जो टीएफटी एलसीडी स्क्रीन के प्रदर्शन और विश्वसनीयता को प्रभावित कर सकता है।यह डिस्प्ले मॉड्यूल विशेष रूप से एक व्यापक तापमान रेंज के अनुकूल करने के लिए बनाया गया है, अत्यधिक तापमान पर भी सामान्य संचालन सुनिश्चित करता है।
उच्च गुणवत्ता वाले कच्चे माल और उत्पादन प्रक्रियाएं: टीएफटी एलसीडी स्क्रीन के जीवनकाल और विश्वसनीयता सुनिश्चित करने के लिए उच्च गुणवत्ता वाले कच्चे माल और उत्पादन प्रक्रियाओं का चयन करना आवश्यक है।और सख्त गुणवत्ता नियंत्रण का संचालन.
उपरोक्त हस्तक्षेप विरोधी उपायों के माध्यम से, 7 इंच का ऑटोमोटिव ग्रेड कैपेसिटिव टच स्क्रीन टीएफटी डिस्प्ले मॉड्यूल विभिन्न वातावरणों में स्थिर और विश्वसनीय प्रदर्शन प्रदान कर सकता है।ऑटोमोबाइल इलेक्ट्रॉनिक्स के क्षेत्र में उच्च विश्वसनीयता वाले डिस्प्ले उपकरणों की मांग को पूरा करना.
विशेषताएं
| मॉडल संख्याः | SFTO700TZ-7196ACT |
| कीवर्डः | 7" ऑटोमोटिव टीएफटी टच एलसीडी |
| संकल्पः | 1024x600 |
| टच स्क्रीनः | क्षमता टच स्क्रीन ((CTP) |
| संयोजनः | ऑप्टिकल बॉन्डिंग |
| एलसीएम इंटरफेसः | एमआईपीआई |
| सतह चमकः | 500 सीडी/एम2 |
| पिन: | 30 पिन |
| रूपरेखा आयामः | 164.7 X 99.7 X 4.59 (मिमी) |
| सक्रिय क्षेत्रः | 154.21 X 85.92 (मिमी) |
| देखने की दिशा: | आईपीएस, सभी देखने के कोण |
| परिचालन तापमानः | 30°C से +75°C तक |
| एलईडी जीवनकालः | 40,000 घंटे |
| सीटीपी इंटरफ़ेसः | I2C |
| अनुपालन: | REACH और RoHS अनुरूप |
यांत्रिक रूपरेखा
इंटरफ़ेस पिन विवरण
| पिन नं. | प्रतीक | विवरण |
| 1 | एलईडीए | एलईडी एनोड |
| 2 | एलईडीए | एलईडी एनोड |
| 3 | वीएचएच | गेट ऑन वोल्टेज |
| 4 | वीजीएल | गेट ऑफ वोल्टेज |
| 5 | यूपीडीएन | ऊर्ध्वाधर स्कैन दिशा |
| 6 | एसएचएलआर | क्षैतिज स्कैन दिशा |
| 7 | एलईडीके | एलईडी कैथोड |
| 8 | एलईडीके | एलईडी कैथोड |
| 9 | एवीडीडी | एनालॉग सर्किट के लिए शक्ति |
| 10 | जीएनडी | जमीन |
| 11 | MIPI_TDP3 | एमआईपीआई अंतर डेटा इनपुट |
| 12 | MIPI_TDN3 | एमआईपीआई अंतर डेटा इनपुट |
| 13 | जीएनडी | जीएनडी |
| 14 | MIPI_TDP2 | एमआईपीआई अंतर डेटा इनपुट |
| 15 | MIPI_TDN2 | एमआईपीआई अंतर डेटा इनपुट |
| 16 | जीएनडी | जीएनडी |
| 17 | MIPI_TCP | एमआईपीआई अंतर घड़ी इनपुट |
| 18 | MIPI_TCN | एमआईपीआई अंतर घड़ी इनपुट |
| 19 | जीएनडी | जीएनडी |
| 20 | MIPI_TDP1 | एमआईपीआई अंतर डेटा इनपुट |
| 21 | MIPI_TDN1 | एमआईपीआई अंतर डेटा इनपुट |
| 22 | जीएनडी | जीएनडी |
| 23 | एमआईपीआई_टीडीपी0 | एमआईपीआई अंतर डेटा इनपुट |
| 24 | MIPI_TDN0 | एमआईपीआई अंतर डेटा इनपुट |
| 25 | जीएनडी | जीएनडी |
| 26 | एसटीबीवाईबी | स्टैंडबाय मोड चुनें पिन. |
| 27 | रीसेट करें | वैश्विक रीसेट पिन |
| 28 | वीडीडी | डिजिटल सर्किट के लिए शक्ति |
| 29 | वीडीडी | डिजिटल सर्किट के लिए शक्ति |
| 30 | वीसीओएम | सामान्य मोड वोल्टेज |
अधिकतम पूर्ण सीमा
| पद | प्रतीक | मिनट. | TYP | मैक्स. | इकाई |
| आपूर्ति शक्ति वोल्टेज | वीडीडी | -0.3 | - | 3.96 | वी |
| आई/ओ पावर वोल्टेज | VDDIO | -0.3 | - | 3.96 | वी |
| एवीडीडी इनपुट पावर | एवीडीडी | -0.3 | - | 12 | वी |
| पावर सप्लाई वोल्टेज पर गेट | वीएचएच | -0.3 | - | वीजीएल+32 | वी |
| गेट ऑफ पावर सप्लाई वोल्टेज | वीजीएल | वीजीएच-32 | - | 0.3 | वी |
| VMID वोल्टेज | वीएमआईडी | -0.3 | - | 6.6 | वी |
| सामान्य विद्युत आपूर्ति वोल्टेज | VCOM_OP | -0.3 | - | 5.43 | वी |
| वीओटीपी (ओटीपी शक्ति) | वीओटीपी | - | - | 9 | वी |
| परिचालन तापमान | टीओपीआर | -30 | - | 75 | °C |
| भंडारण तापमान | टीएसटीजी | -30 | - | 80 | °C |
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | परीक्षण की स्थिति |
| ऑपरेटिंग वोल्टेज | वीडीडी | 2.6 | - | 3.6 | वी | - |
| आपूर्ति करंट | आईडीडी | - | - | 5 | mA | वीडीडी=2.8V,टीए=25°C |
| इनपुट वोल्ट | एचआईवी | 0.8वीडीडी | - | वीडीडी | वी | - |
| वीआईएल | 0 | - | 0.2 वीडीडी | वी | ||
| इनपुट रिसाव वर्तमान | IIL | - एक.0 | - | 1.0 | mA | वीआईएन=वीडीडी या वीएसएस |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
स्थिति |
| आपूर्ति वोल्टेज | Vf | 9.0 | 9.6 | 10.2 | वी | यदि=180 mA |
| आपूर्ति करंट | यदि | - | 180 | - | mA | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - |
| शक्ति अपव्यय | पीडी | - | 1728 | - | mW | - |
| एलसीएम के लिए प्रकाश तीव्रता |
- |
450 | 500 | - | Cd/m2 | यदि=180mA |
| एलसीएम के लिए एकरूपता | - | 80 | - | - | % | यदि=180 mA |
| बैकलाइट रंग | सफेद | |||||
ऑप्टिकल विशेषताएं
| नहीं. | आइटम | प्रतीक | शर्तें | विनिर्देश | इकाई | |||
| मिन | प्रकार | अधिकतम | ||||||
| 1 | प्रतिक्रिया समय | Tr+Tf | 25°C | - | 25 | - | सुश्री | |
| 2 | संचरण (PL के साथ) | T ((%) | - | - | 5.0 | - | - | |
| 3 | कंट्रास्ट दर | सीआर |
θ=0, सामान्य देखने का कोण |
- | 800 | - | - | |
| 4 |
देखना कोण
|
हॉर. | θR | CR>10 | - | 85 | - | डिग्री |
| θL | - | 85 | - | |||||
| Ver. | Θ+ | - | 85 | - | ||||
| थ- | - | 85 | - | |||||

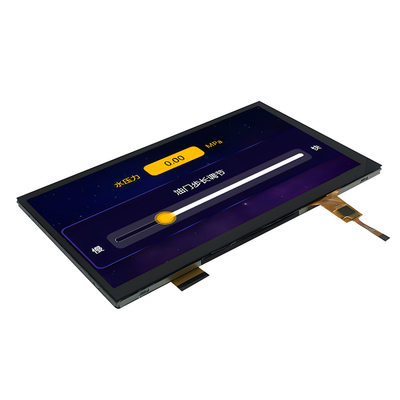

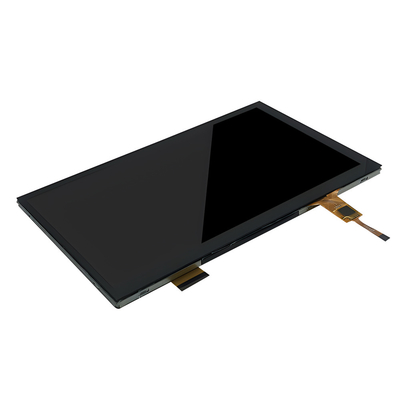

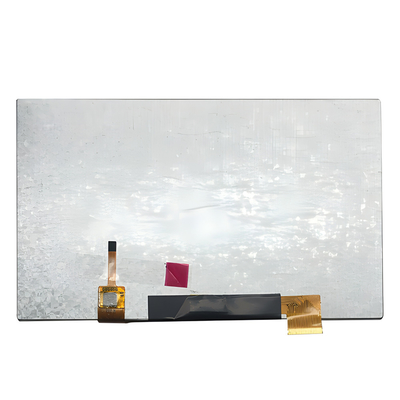

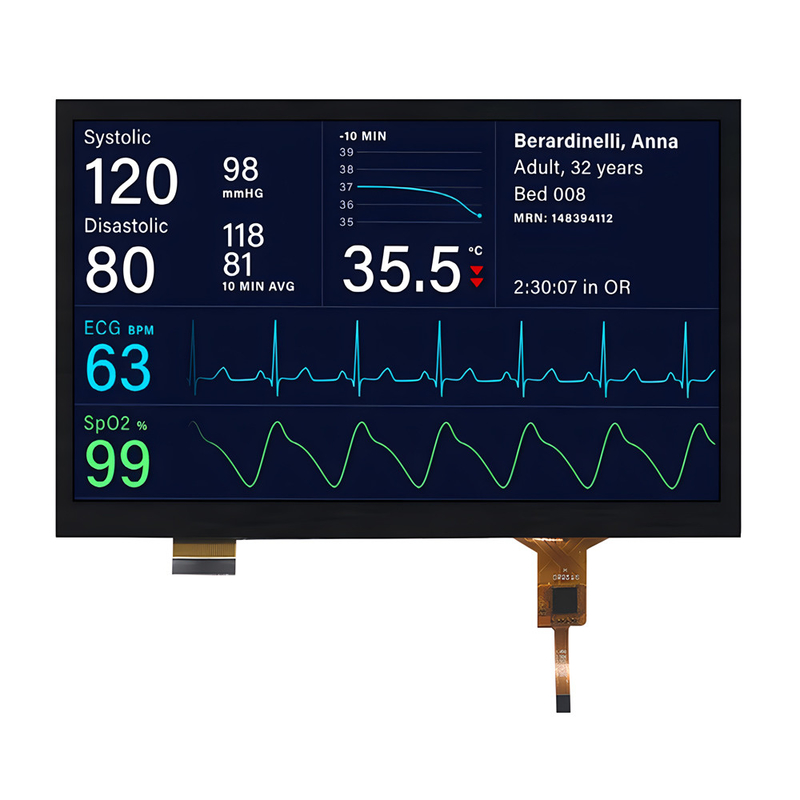

उत्पाद छवि
