उत्पाद विवरण:
|
| उत्पाद: | 2.8 इंच TFT CTP के साथ | संकल्प: | 240*320 बिंदु |
|---|---|---|---|
| इंटरफेस: | 4-तार एसपीआई | टच स्क्रीन: | पैक |
| देखने की दिशा: | IPS सभी देखने के कोण | पीसीएपी संरचना: | जीएफएफ |
| एलसीडी नियंत्रक: | ST7789V | पिन नंबर: | 10 पिन |
| संबंध: | ZIF FPC | भूतल चमक: | 400 सीडी/एम2(निट्स) |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 400निट्स IPS TFT डिस्प्ले,ऑप्टिकल बॉन्डिंग IPS TFT डिस्प्ले,2.8 इंच का आईपीएस टीएफटी डिस्प्ले |
||
2.8 इंच की टीएफटी एलसीडी स्क्रीन.pdf
इस आइटम के बारे में SFTO280PY-7200ACT 2.8 इंच capacitive टचस्क्रीन TFT मॉड्यूल
ऑप्टिकल बॉन्ड कैपेसिटिव टच 2.8-इंच IPS TFT डिस्प्ले एक ऐसा उपकरण है जिसमें उन्नत डिस्प्ले और टच टेक्नोलॉजीज को एकीकृत किया गया है।निम्नलिखित उत्पाद SFTO280PY-7200ACT का एक विस्तृत परिचय है:
उत्पाद की जानकारी
- डिस्प्ले का आकारः 2.8 इंच
- संकल्पः 240x320 पिक्सल
- डिस्प्ले टेक्नोलॉजी: IPS (इन प्लेन स्विचिंग) टेक्नोलॉजी, जो व्यापक देखने के कोण और रंग सटीकता प्रदान करती है
-प्रकाशः 400निट, विभिन्न प्रकाश स्थितियों में देखने के लिए उपयुक्त
- टच स्क्रीन तकनीकः क्षमतात्मक, उच्च संवेदनशीलता और सटीक स्पर्श नियंत्रण प्रदान करता है
-इंटरफेस: TFT डिस्प्ले समर्थन SPI (सीरियल पेरिफेरल इंटरफेस) और टचस्क्रीन समर्थन I2C (इंटर इंटीग्रेटेड सर्किट) इंटरफेस माइक्रोकंट्रोलर या अन्य प्रोसेसर के साथ आसान कनेक्शन के लिए
- ऑप्टिकल बॉन्डिंगः टच स्क्रीन और डिस्प्ले स्क्रीन को बॉन्ड करने के लिए ऑप्टिकल चिपकने का उपयोग करना, टच सटीकता और डिस्प्ले प्रभाव में सुधार करना
- मल्टी टचः आमतौर पर मल्टी टच फ़ंक्शन का समर्थन करता है, जिससे कई उंगलियों को एक साथ काम करने की अनुमति मिलती है
- स्थायित्व: क्षमता टच स्क्रीन प्रतिरोधात्मक टच स्क्रीन की तुलना में अधिक टिकाऊ होती है और भौतिक क्षति के प्रति कम संवेदनशील होती है
अनुप्रयोग परिदृश्य
औद्योगिक नियंत्रण कक्ष: औद्योगिक उपकरणों के प्रदर्शन और नियंत्रण के लिए प्रयोग किया जाता है
- चिकित्सा उपकरण: चिकित्सा उपकरण पर महत्वपूर्ण जानकारी प्रदर्शित करें
उपभोक्ता इलेक्ट्रॉनिक्स उत्पाद: जैसे स्मार्ट होम डिवाइस, हैंडहेल्ड गेम कंसोल आदि।
- कार डिस्प्ले में: वाहन के डैशबोर्ड या इंफोटेनमेंट सिस्टम के लिए प्रयोग किया जाता है
-व्यवसाय सूचना प्रणालीः जैसे कि पीओएस मशीन, सेल्फ सर्विस टर्मिनल आदि।
उत्पाद लाभ
-उच्च चमकः 400nits की चमक विभिन्न प्रकाश स्थितियों में स्पष्ट प्रदर्शन सुनिश्चित करती है
-उच्च कंट्रास्टः आईपीएस तकनीक बेहतर कंट्रास्ट और रंग प्रदर्शन प्रदान करती है
- मल्टी टचः कैपेसिटिव टच स्क्रीन मल्टी टच का समर्थन करती है, जिससे एक सुचारू इंटरैक्टिव अनुभव प्रदान होता है
ऑप्टिकल बॉन्डिंग: प्रदर्शन प्रभाव और स्पर्श सटीकता को बढ़ाता है।
संक्षेप में, ऑप्टिकल बॉन्ड कैपेसिटिव टच 2.8-इंच IPS TFT डिस्प्ले उच्च चमक, उच्च कंट्रास्ट और मल्टी टच सुविधाओं को जोड़ती है,इसे विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त बनाना और उत्कृष्ट उपयोगकर्ता बातचीत अनुभव प्रदान करना.
विशेषताएं
| पद | विनिर्देश | इकाई |
| स्क्रीन का आकार | 2.8 इंच | विकर्ण |
| पिक्सेल की संख्या | 240RGB ((H) x320 ((V) | पिक्सेल |
| प्रदर्शन क्षेत्र | 43.20 ((H) x57.60 ((V) | मिमी |
| पिक्सेल पिच | 0.180 ((H) x0.180 ((V) | मिमी |
| रूपरेखा आयाम | 50.00x69.20x3.10 | मिमी |
| पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | ― |
| प्रदर्शन मोड | आम तौर पर काला | ― |
| देखने की दिशा (आँखा) | सभी | ― |
| रंग प्रदर्शित करें | 262K | ― |
| प्रकाशकता ((cd/m2) | 400 | निट |
| कंट्रास्ट अनुपात | 1200:1 | ― |
| इंटरफेस | चार तार SPI | |
| बैक लाइट | एलईडी साइड लाइट प्रकार | ― |
| ड्राइव आईसी | ST7789V | |
| ऑपरेशन तापमान | -20~70 | °C |
| भंडारण तापमान | -30~80 | °C |
| टचस्क्रीन | क्षमता टच स्क्रीन | |
| टचस्क्रीन इंटरफ़ेस | I2C | |
| टीएफटी+सीटीपी का संयोजन | ऑप्टिकल बॉन्डिंग |
रूपरेखा
टीएफटी इंटरफेस पिन परिभाषा
| पिन नं. | प्रतीक | कार्य |
| 1 | जीएनडी | जमीन |
| 2 | वीसी | विद्युत आपूर्ति. 2.8V |
| 3 | एसडीए | एसपीआई इंटरफेस इनपुट/आउटपुट पिन |
| 4 | एससीएलके | यह पिन सीरियल इंटरफ़ेस घड़ी के लिए प्रयोग किया जाता है |
| 5 | सीएस | चिप चयन इनपुट पिन |
| 6 | रीसेट करें | बाहरी रीसेट इनपुट |
| 7 | एलईडीए | एलईडी बैक लाइट ((एनोड) |
| 8 | एलईडीके | एलईडी बैक लाइट (कैथोड) |
| 9 | NC | NC |
| 10 | आरएस | 4-लाइन सीरियल इंटरफ़ेस में डेटा/कमांड चयन पिन प्रदर्शित करें |
सीटीपी पिन परिभाषा
| 1 | जीएनडी | जमीन |
| 2 | CTP_RST | टच स्क्रीन रीसेट करें |
| 3 | CTP_INT | टच स्क्रीन का अवरोध संकेत |
| 4 | CTP_SDA | टच स्क्रीन डेटा संकेत |
| 5 | CTP_SCL | टच स्क्रीन घड़ी संकेत |
| 6 | वीसी | विद्युत आपूर्ति |
ऑप्टिकल विनिर्देश
|
पद |
प्रतीक |
स्थिति |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
|
सफेद चमक (केंद्र) |
Lv |
Θ=0 सामान्य देखना कोण आईबीएल=80 एमए |
-- |
400 |
-- |
cd/m2 |
|
|
प्रतिक्रिया समय |
Tr+Tf |
-- |
30 |
35 |
एमएस |
||
|
कंट्रास्ट अनुपात |
सीआर |
1000 |
1200 |
-- |
-- |
||
|
रंग रंग (CIE1931) |
सफेद |
Wx |
-- |
0.308 |
-- |
|
|
|
वाई |
-- |
0.339 |
-- |
||||
|
देखने का कोण |
हॉर |
ΘL |
CR≥10 |
75 |
80 |
-- |
|
|
ΘR |
75 |
80 |
-- |
||||
|
Ver |
ू |
75 |
80 |
-- |
|||
|
ΘD |
75 |
80 |
-- |
||||
|
चमक एकरूपता |
औसत |
Θ=0 |
80 |
90 |
-- |
% |
|
|
रंग-गैर-रंग |
एनटीएससी |
Θ=0 |
65 |
70 |
-- |
% |
|
|
इष्टतम दृश्य दिशा |
सभी |
||||||
टीएफटी एलसीडी विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| एनालॉग आपूर्ति वोल्टेज | वीडीडी | 2.4 | 2.8 | 3.3 | वी |
| डिजिटल आपूर्ति वोल्टेज | वीडीडीआई | 1.65 | 1.8 | 3.3 | |
| इनपुट संकेत वोल्टेज | एचआईवी | 0.7वीडीडीआई | - | वीडीडीआई | वी |
| वीआईएल | जीएनडी | - | 0.3VDDI | वी |
बैकलाइट विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| एलईडी करंट | आई.एल. | - | 60 | 80 | mA |
| एलईडी वोल्टेज | वीएल | - | 2.8 | 3.2 | वी |
| एलईडी के कामकाजी जीवनकाल | घन्टा | 30000 | 40000 | - | घडी |

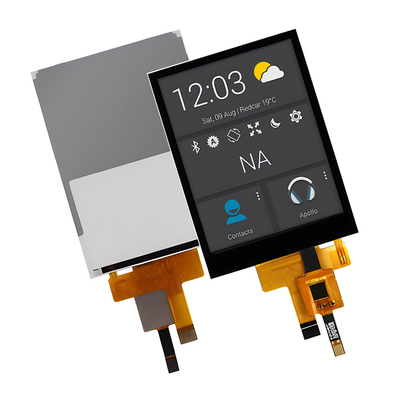

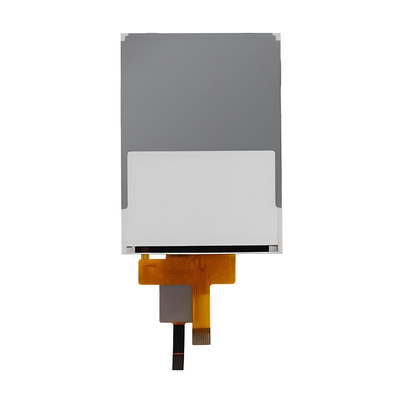

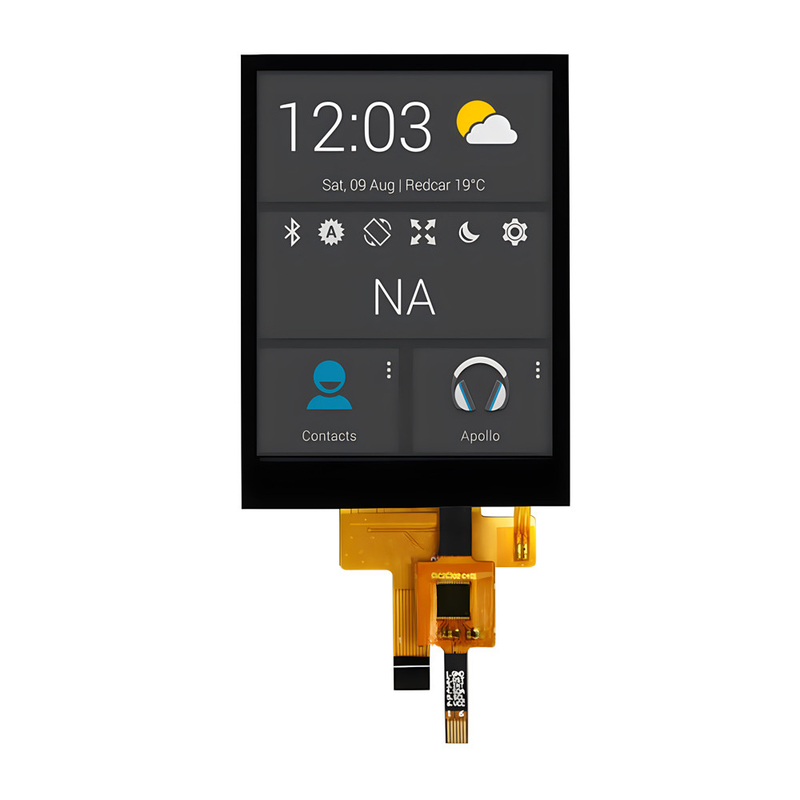

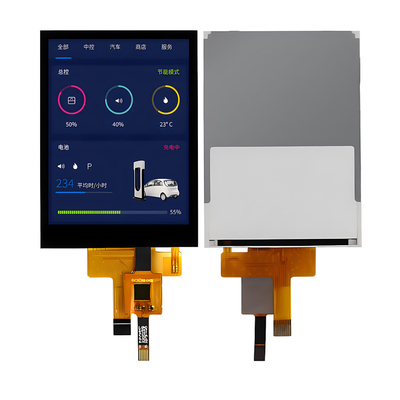

उत्पाद छवि
सुविधाएँ और प्रमाणपत्र
