उत्पाद विवरण:
|
| कीवर्ड: | 11.9 इंच बार टीएफटी | संकल्प: | 1480x320 |
|---|---|---|---|
| इंटरफेस: | एमआईपीआई | चालक आई.सी: | FL7705 |
| भूतल चमक: | 800 सीडी/एम2 न्यूनतम | टच स्क्रीन: | नहीं |
| देखने की दिशा: | आईपीएस, सभी देखने के कोण | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमाणन: | ISO9001:2015 / ISO14000:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 16.7M रंग औद्योगिक TFT एलसीडी डिस्प्ले,800 Nits औद्योगिक TFT एलसीडी डिस्प्ले |
||
डेटाशीट डाउनलोड करें
SFTO1190GX-7161AN विनिर्देश.pdf
इस वस्तु के बारे मेंSFTO1190GX-7161AN
प्रदर्शन विशेषताएं
आकारः 11.9 इंच
16.7M रंग गहराई
संकल्पः 320 × 1480
चमकः 800cd/m2 (मिनट)
कंट्रास्टः 900
रंग दायरा कवरेजः 65%
विद्युत चुम्बकीय हस्तक्षेप विरोधी
कम विकिरण, कम बिजली की खपत, उच्च स्थिरता
अनुप्रयोग परिदृश्य
औद्योगिक नियंत्रण
विद्युत उद्योग
ऑटोमोबाइल निर्माण
विवरण
11.9 इंच का औद्योगिक टीएफटी एलसीडी डिस्प्ले 1480 x 320 पिक्सल और 16 पिक्सल के रिज़ॉल्यूशन के साथ7 मिलियन रंग समर्थन एक उच्च प्रदर्शन डिस्प्ले समाधान है जिसे विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां दृश्य स्पष्टता और स्थायित्व आवश्यक हैंइस उत्पाद का विस्तृत विवरण यहाँ दिया गया हैः
1. प्रदर्शन विनिर्देशोंः
- आकारः 11.9 इंच, व्यापक अनुप्रयोगों के लिए पर्याप्त प्रदर्शन क्षेत्र प्रदान करता है।
- रिज़ॉल्यूशनः 1480 x 320 पिक्सल, स्पष्ट छवि और पाठ प्रदर्शन प्रदान करता है, विस्तृत दृश्य आउटपुट की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।
2रंग क्षमताः
- 16.7 मिलियन रंगों का समर्थन करता है, जो पूर्ण आरजीबी रंग रेंज के करीब है, जो जीवंत और यथार्थवादी छवि प्रजनन की अनुमति देता है।
3चमकः
- 800 नाइट की चमक के स्तर के साथ, डिस्प्ले को उज्ज्वल वातावरण में देखा जा सकता है, जिससे यह उच्च परिवेश प्रकाश के साथ औद्योगिक सेटिंग्स में उपयोग के लिए आदर्श है।
4कंट्रास्ट अनुपात:
- ये 11.9 इंच के औद्योगिक टीएफटी एलसीडी आमतौर पर उच्च कंट्रास्ट अनुपात 900 प्रदान करते हैं, जो स्पष्ट, पठनीय छवियों के लिए गहरे काले और उज्ज्वल सफेद सुनिश्चित करते हैं।
5देखने के कोणः
- औद्योगिक टीएफटी एलसीडी में अक्सर व्यापक देखने के कोण होते हैं, जिससे कई दृष्टिकोणों से एक समान रंग और चमक सुनिश्चित होती है।
6. इंटरफ़ेस प्रकार:
- डिस्प्ले MIPI इंटरफ़ेस का समर्थन करता है।
7परिचालन वातावरण:
- औद्योगिक उपयोग के लिए डिज़ाइन किया गया, 11.9" का डिस्प्ले -20 से 70 डिग्री सेल्सियस तक के तापमान की एक विस्तृत सीमा पर काम कर सकता है, जो कठोर परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
8स्थायित्व:
- निरंतर संचालन की कठोरता का सामना करने के लिए बनाया गया, मांग वाले वातावरण में 24/7 उपयोग के लिए उपयुक्त।
9अनुप्रयोग:
- औद्योगिक स्वचालन, नियंत्रण पैनल, चिकित्सा उपकरण, डिजिटल साइनेज, परिवहन केंद्रों के लिए एकदम सही,और सुरक्षा निगरानी प्रणाली जहां उच्च स्तर के दृश्य विस्तार और स्थायित्व की आवश्यकता होती है.
10अनुकूलन सेवाएं:
- ग्राहक की विशिष्ट आवश्यकताओं, जैसे विशिष्ट इंटरफ़ेस आवश्यकताओं या अतिरिक्त कार्यात्मक सुविधाओं को पूरा करने के लिए अनुकूलन विकल्प उपलब्ध हो सकते हैं।
यह 11.9 इंच का औद्योगिक टीएफटी एलसीडी डिस्प्ले उन अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प है जिनकी मांग उच्च संकल्प है,औद्योगिक वातावरण की चुनौतियों का सामना करने के लिए स्थायित्व के साथ उच्च चमक वाले डिस्प्ले.
विशेषताएं
| नहीं. | पद | विनिर्देश | इकाई |
| 1 | पैनल का आकार | 11.88 | इंच |
| 2 | पिक्सेल की संख्या | 320 ((H) × 1480 ((V) | पिक्सेल |
| 3 | सक्रिय क्षेत्र | 57.984 ((H) × 268.176 ((V) | मिमी |
| 4 | पिक्सेल पिच | 0.1812 ((H) × 0.1812 ((V) x आरजीबी | मिमी |
| 5 | रूपरेखा आयाम | 65.00(W) × 282.00(H) × 4.50 (D) | मिमी |
| 6 | रंगों की संख्या | 16.7M | - |
| 7 | प्रदर्शन मोड | ट्रांसमिशन मोड, आम तौर पर काला | - |
| 8 | देखने की दिशा | पूर्ण दृश्य | - |
| 9 | प्रदर्शन प्रारूप | आरजीबी ऊर्ध्वाधर पट्टी | - |
| 10 | सतह उपचार | चमक | - |
| 11 | इंटरफेस | एमआईपीआई | - |
| 12 | बैकलाइट | सफेद एलईडी | - |
| 13 | ऑपरेशन तापमान | -20~70 | °C |
| 14 | भंडारण तापमान | -30~80 | °C |
| 15 | वजन | 120 | घ |
यांत्रिक चित्र
पिन विवरण
| नहीं. | प्रतीक | कार्य | टिप्पणी |
| 1 | जीएनडी | जमीन | |
| 2 | डी0पी | सकारात्मक एमआईपीआई अंतर डेटा इनपुट | |
| 3 | D0N | नकारात्मक एमआईपीआई अंतर डेटा इनपुट | |
| 4 | जीएनडी | जमीन | |
| 5 | डी1पी | सकारात्मक एमआईपीआई अंतर डेटा इनपुट | |
| 6 | D1N | नकारात्मक एमआईपीआई अंतर डेटा इनपुट | |
| 7 | जीएनडी | जमीन | |
| 8 | CLKP | सकारात्मक एमआईपीआई अंतर घड़ी इनपुट | |
| 9 | CLKN | नकारात्मक एमआईपीआई अंतर घड़ी इनपुट | |
| 10 | जीएनडी | जमीन | |
| 11 | डी2पी | सकारात्मक एमआईपीआई अंतर डेटा इनपुट | |
| 12 | डी2एन | नकारात्मक एमआईपीआई अंतर डेटा इनपुट | |
| 13 | जीएनडी | जमीन | |
| 14 | D3P | सकारात्मक एमआईपीआई अंतर डेटा इनपुट | |
| 15 | D3N | नकारात्मक एमआईपीआई अंतर डेटा इनपुट | |
| 16 | जीएनडी | जमीन | |
| 17 | IOVCGCN1D.8V-3.3V | ||
| 18 | IOVCC1.8V-3.3V | एनालॉग पावर के लिए एक पावर सप्लाई। | |
| 19 | |||
| 20 | NC | कोई संबंध नहीं | |
| 21 | NC | कोई संबंध नहीं | |
| 22 | NC | कोई संबंध नहीं | |
| 23 | NC | कोई संबंध नहीं | |
| 24 | आरएसटीबी | पिन रीसेट करें. | |
| 25 | एसटीबीवाईबी | स्टैंडबाय मोड नियंत्रण। | |
| 26 | NC | कोई संबंध नहीं | |
| 27 | जीएनडी | जमीन | |
| 28 | क | एलईडी कैथोड | |
| 29 | क | ||
| 30 | जीएनडी | जमीन | |
| 31 | NC | कोई संबंध नहीं | |
| 32 | जीएनडी | जमीन | |
| 33 | जीएनडी | जमीन | |
| 34 | NC | कोई संबंध नहीं | |
| 35 | ए | एलईडी एनोड | |
| 36 | ए | ||
| 37 | जीएनडी | जमीन | |
| 38 | वीडीडी ((3.3V) | एनालॉग पावर के लिए एक पावर सप्लाई। | |
| 39 | वीडीडी ((3.3V) | ||
| 40 | NC | कोई संबंध नहीं |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मूल्य | इकाई | |
| मिनट. | मैक्स. | |||
| डिजिटल आपूर्ति वोल्टेज | वीसीआई | -0.3 | 4.0 | वी |
| डिजिटल आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.0 | वी |
परिचालन की शर्तें
| पद | प्रतीक | मूल्य | इकाई | ||
| मिनट. | टाइप करें। | मैक्स. | |||
| डिजिटल आपूर्ति वोल्टेज | वीडीडी | 3.0 | 3.3 | 3.6 | वी |
| डिजिटल आपूर्ति वोल्टेज | आईओवीसीसी | 1.6 | - | 3.6 | वी |
| तार्किक इनपुट वोल्टेज | VI H | 0.7वीडीडी | - | वीडीडी | वी |
| वीआईएल | जीएनडी | - | 0.3वीडीडी | वी | |

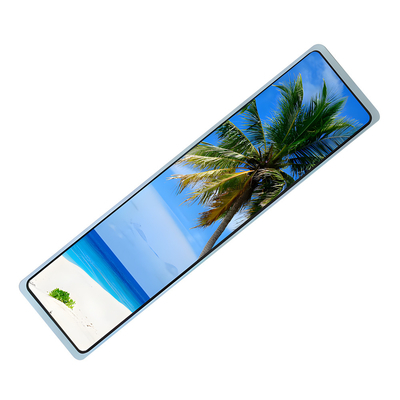

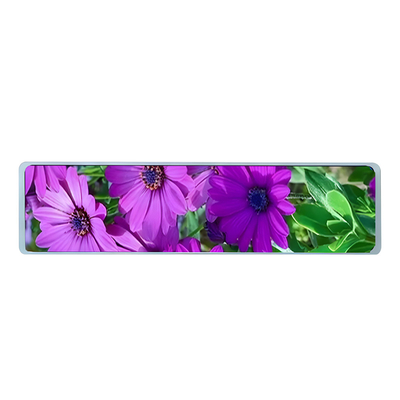

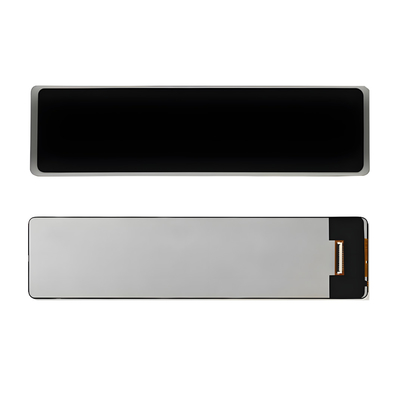

उत्पाद छवि
