उत्पाद विवरण:
|
| कीवर्ड: | 8 इंच टीएफटी एलसीडी | संकल्प: | 1920*1200 |
|---|---|---|---|
| इंटरफेस: | एलवीडीएस | पिंस: | 45 पिन |
| टच स्क्रीन: | उपलब्ध/वैकल्पिक | भूतल चमक: | 1200 सीडी/एम2 (निट्स) |
| एलईडी लाइफटाइम: | 40,000 घंटे | देखने की दिशा: | सभी दृश्य कोण |
| संबंध: | कनेक्टर का प्रकार | संचालन तापमान।: | -30℃ से +85℃ |

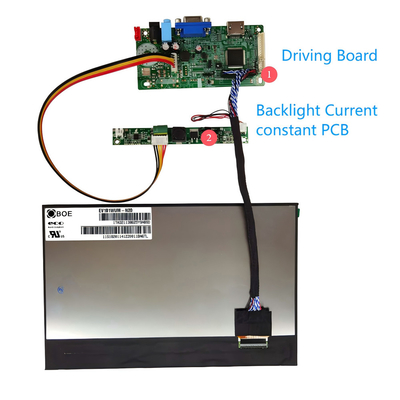

| ड्राइविंग बोर्ड: | उपलब्ध/वैकल्पिक | एलईडी वर्तमान स्थिरांक: | उपलब्ध/वैकल्पिक |
| अनुपालन: | पहुंच और RoHS अनुपालन | प्रमाणन: | ISO9001:2015 / ISO14000:2015 |
| प्रमुखता देना: | ऑटोमोटिव ग्रेड टीएफटी टच स्क्रीन,उच्च संकल्प टीएफटी टच स्क्रीन,8 इंच का टीएफटी एलसीडी आईपीएस डिस्प्ले |
||
डेटाशीट डाउनलोड करें
SFTO800BD-7218AN विनिर्देश.pdf
इस वस्तु के बारे मेंSFTO800BD-7218AN
ऑटोमोटिव ग्रेड 8 इंच TFT एलसीडी IPS डिस्प्ले SFTO800BD-7218AN ऑटोमोटिव उद्योग में उच्च-रिज़ॉल्यूशन दृश्य प्रौद्योगिकी के लिए एक नया मानक निर्धारित करता है।क्रिस्टल-स्पष्ट चित्र और जीवंत रंग देने के लिए डिज़ाइन किया गया, यह डिस्प्ले विभिन्न प्रकार के अनुप्रयोगों के लिए आदर्श है, जिसमें इन-वाहन इन्फोटेनमेंट सिस्टम, नेविगेशन डिस्प्ले, डैशबोर्ड इंस्ट्रूमेंटेशन और बहुत कुछ शामिल है।इसके फुल एचडी रिज़ॉल्यूशन और उन्नत आईपीएस तकनीक के साथ, यह विभिन्न प्रकाश स्थितियों में एक असाधारण देखने का अनुभव सुनिश्चित करता है।
उच्च रिज़ॉल्यूशन एफएचडी डिस्प्लेः 1920 x 1200 पिक्सल (16:10) के फुल एचडी रिज़ॉल्यूशन की पेशकश करते हुए, यह डिस्प्ले ग्राफिक्स और टेक्स्ट की स्पष्टता को बढ़ाकर तेज और विस्तृत चित्र प्रदान करता है।
आईपीएस प्रौद्योगिकी: इन-प्लेन स्विचिंग (आईपीएस) तकनीक व्यापक देखने के कोणों (१७८ डिग्री तक) और बेहतर रंग प्रजनन को बढ़ावा देती है।यात्रियों और ड्राइवरों को किसी भी कोण से लगातार और सटीक रंगों का अनुभव करने की अनुमति देना.
ऑटोमोटिव ग्रेड अनुपालनः सख्त ऑटोमोटिव मानकों को पूरा करने के लिए बनाया गया, यह डिस्प्ले कठोर वातावरण में स्थायित्व और विश्वसनीयता के लिए इंजीनियर है, जिसमें अत्यधिक तापमान, कंपन,और आर्द्रता.
टच स्क्रीन इंटरफेसः यूएसबी-इंटरफेस कैपेसिटिव टच तकनीक निर्बाध बातचीत की अनुमति देती है, जिससे उपयोगकर्ता मेनू में नेविगेट कर सकते हैं, एप्लिकेशन को नियंत्रित कर सकते हैं और सिस्टम के साथ सहज रूप से जुड़ सकते हैं।
उच्च चमक और कंट्रास्टः उच्च चमक स्तर (1200 निट्स तक) के साथ, प्रदर्शन प्रत्यक्ष सूर्य के प्रकाश में अत्यधिक दिखाई देता है, जिससे यह पूरे दिन ड्राइविंग स्थितियों के लिए उपयुक्त हो जाता है।बेहतर कंट्रास्ट अनुपात अधिक इमर्सिव अनुभव के लिए गहरे काले और उज्ज्वल सफेद सुनिश्चित करता है.
कम बिजली की खपतः ऊर्जा दक्षता को ध्यान में रखते हुए डिजाइन किया गया, यह डिस्प्ले उच्च प्रदर्शन प्रदान करते हुए कम बिजली की खपत करता है,इलेक्ट्रिक और हाइब्रिड वाहनों में बैटरी की खपत को कम करने में योगदान.
निर्बाध एकीकरण: 8-इंच के डिस्प्ले का कॉम्पैक्ट डिज़ाइन मौजूदा ऑटोमोटिव डैशबोर्ड और सिस्टम में आसान एकीकरण की अनुमति देता है, जिसमें लचीली माउंटिंग और कनेक्शन विकल्प हैं।
दीर्घायु और विश्वसनीयताः हमारे डिस्प्ले को टिकाऊ बनाने के लिए बनाया गया है, निरंतर उपयोग के 50,000 घंटे से अधिक के जीवनकाल के साथ, यह सुनिश्चित करता है कि यह वाहन के जीवन भर परिचालन में रहे।
ऑटोमोटिव ग्रेड 8 इंच टीएफटी एलसीडी आईपीएस डिस्प्लेSFTO800BD-7218ANएक विश्वसनीय, उच्च रिज़ॉल्यूशन टच डिस्प्ले के साथ अपने वाहन प्रौद्योगिकियों को बढ़ाने के इच्छुक निर्माताओं और डेवलपर्स के लिए एक आदर्श विकल्प है। इसकी प्रभावशाली विशेषताएं, जिसमें फुल एचडी रिज़ॉल्यूशन शामिल हैं,व्यापक देखने के कोण, और ऑटोमोटिव अनुपालन, इसे आधुनिक ऑटोमोटिव अनुप्रयोगों के लिए एक उत्कृष्ट समाधान बनाते हैं।हमारे अत्याधुनिक प्रौद्योगिकी के साथ ऑटोमोटिव डिस्प्ले के भविष्य का अनुभव करें जो स्थायित्व को जोड़ती है, प्रदर्शन और उपयोगकर्ता जुड़ाव।
विशेषताएं
| पैरामीटर | विनिर्देश | इकाई | टिप्पणी |
| रूपरेखा का आकार | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | मिमी | धुंध |
| सक्रिय क्षेत्र | 172.224(H) ×107.640(V) | मिमी | नोट 1.1 |
| चमक | 1000-1200 | cd/m2 | - |
| पिक्सेल की संख्या | 1920 ((H) xRGB×1200 (V) | पिक्सेल | - |
| पिक्सेल पिच | 29.9 ((H) ×3×89.7 ((V) | μm | - |
| पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | - | - |
| रंग प्रदर्शित करें | 16.7M | - | - |
| रंग-गैर-रंग | ७०% (मिन.), ७५% (टाइप.) | सीएफ @सी लाइट | |
| प्रदर्शन मोड | आम तौर पर काला | - | - |
| देखने की दिशा | 85/85/85/85 (सामान्य) 80/80/80/80 (मिन.) | Deg. | CR>=10 |
| वजन | टीबीडी | ग्रॅम | - |
| इंटरफेस | 2-पोर्ट एलवीडीएस ((8बिट) | - | - |
| आईसी | FL5893DA | नोट 1.2 |
नोट 1.1: H: क्षैतिज लंबाई, V: ऊर्ध्वाधर लंबाई।
नोट 1.2: इस उत्पाद के लिए संगत आईसी में FL5893DA शामिल है, कृपया आईसी निर्माता से संपर्क करें और उनमें से किसी एक को चुनते समय इसे सत्यापित करें। आईसी के बारे में हम केवल संदर्भ के लिए अनुमान लगाते हैं।
यांत्रिक चित्र
पिन विवरण
| नहीं. | प्रतीक | कार्य | नहीं. | प्रतीक | कार्य |
| 1 | वीएलईडी- | एलईडी बैकलाइट (कैथोड) के लिए शक्ति | 24 | जीएनडी | मिट्टी |
| 2 | वीएलईडी- | एलईडी बैकलाइट (कैथोड) के लिए शक्ति | 25 | OLV2P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक |
| 3 | वीएलईडी+ | एलईडी बैकलाइट (एनोड) के लिए शक्ति | 26 | OLV2N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक |
| 4 | वीएलईडी+ | एलईडी बैकलाइट (एनोड) के लिए शक्ति | 27 | जीएनडी | मिट्टी |
| 5 | NC | कोई संबंध नहीं | 28 | OLVCLKP | एलवीडीएस अंतर डेटा इनपुट सकारात्मक |
| 6 | जीएनडी | मिट्टी | 29 | OLVCLKN | एलवीडीएस अंतर डेटा इनपुट नकारात्मक |
| 7 | ELV3P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 30 | जीएनडी | मिट्टी |
| 8 | ELV3N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक | 31 | OLV1P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक |
| 9 | जीएनडी | मिट्टी | 32 | OLV1N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक |
| 10 | ELV2P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 33 | जीएनडी | मिट्टी |
| 11 | ELV2N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक | 34 | OLV0P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक |
| 12 | जीएनडी | मिट्टी | 35 | OLV0N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक |
| 13 | ELVCLKP | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 36 | जीएनडी | मिट्टी |
| 14 | ELVCLK N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक | 37 | I2C _SDA | I2C के लिए डेटा इनपुट/आउटपुट ((कृपया इन पिनों को खोलने दें) |
| 15 | जीएनडी | मिट्टी | 38 | I2C _SCL | I2C के लिए घड़ी का संकेत (कृपया इन पिनों को खोलने दें) |
| 16 | ELV1P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 39 | VDD_OTP | ओटीपी सर्किट के लिए बिजली की आपूर्ति (कृपया इन पिनों को खोलने दें) |
| 17 | ELV1N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक | 40 | ईईपीईएन | केवल परीक्षण पिन (कृपया इन पिनों को खोलने दें) |
| 18 | जीएनडी | मिट्टी | 41 | VDDIN | विद्युत आपूर्ति |
| 19 | ELV0P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 42 | VDDIN | विद्युत आपूर्ति |
| 20 | ELV0N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक | 43 | VDDIN | विद्युत आपूर्ति |
| 21 | जीएनडी | मिट्टी | 44 | VDDIN | विद्युत आपूर्ति |
| 22 | OLV3P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 45 | VDDIN | विद्युत आपूर्ति |
| 23 | OLV3N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक |
ऑप्टिकल विनिर्देश
| पैरामीटर | प्रतीक | स्थिति | मिनट. | टाइप करें। | मैक्स. | इकाई | टिप्पणी | |
|
देखने का कोण रेंज |
क्षैतिज |
Θ3 |
CR > 10 |
80 | 85 | - | Deg. |
नोट ६.1 |
| Θ9 | 80 | 85 | - | Deg. | ||||
|
ऊर्ध्वाधर |
Θ12 | 80 | 85 | - | Deg. | |||
| Θ6 | 80 | 85 | - | Deg. | ||||
| कंट्रास्ट अनुपात | सीआर |
Θ = 0 |
1000 | 1200 | - |
एचसी+एपीएफ नोट 6.2/6.3 |
||
| कोशिका संचरण | tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@सी लाइट नोट 6.4 |
||
| रय | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| जीआई | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| द्वारा | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| वाई | 0.318 | 0.338 | 0.358 | |||||
| रंग-गैर-रंग | Θ = 0 | 70 | 75 | - | % | |||
| प्रतिक्रिया समय | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | एमएस | नोट ६.5 | |
विश्वसनीयता परीक्षण पैरामीटर
| नहीं | पद | शर्तें |
| 1 | उच्च तापमान भंडारण परीक्षण ((HTS) | 85 डिग्री सेल्सियस, 240 घंटे, निष्क्रिय |
| 2 | निम्न तापमान भंडारण परीक्षण ((LTS) | -30 डिग्री सेल्सियस, 240 घंटे, निष्क्रिय |
| 3 | उच्च तापमान संचालन परीक्षण ((HTO) | 85 डिग्री सेल्सियस, 240 घंटे, परिचालन |
| 4 | निम्न तापमान संचालन परीक्षण ((LTO) | -30 डिग्री सेल्सियस, 240 घंटे, परिचालन |
| 5 | थर्मल आर्द्रता संचालन परीक्षण ((THO) | 60°C/90% आरएच, 240 घंटे, परिचालन |
| 6 | थर्मल साइकल स्टोरेज टेस्ट (TST) | -30~80°C, 100 चक्र, 1 घंटा/चक्र, गैर-कार्यात्मक |
|
7 |
छवि चिपकाना |
5*5 पैटर्न, 1 घंटा 25°C±2°C चेक पैटर्न ग्रे 127, 3 मिनट के बाद, म्यूरा को पूरी तरह से पीस दिया जाना चाहिए। |

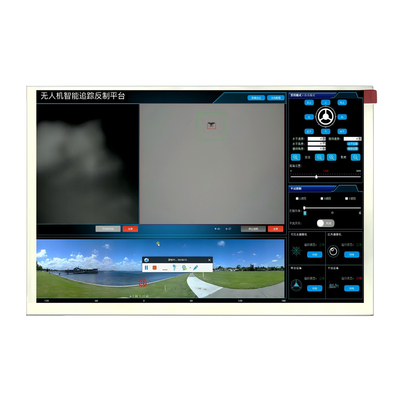

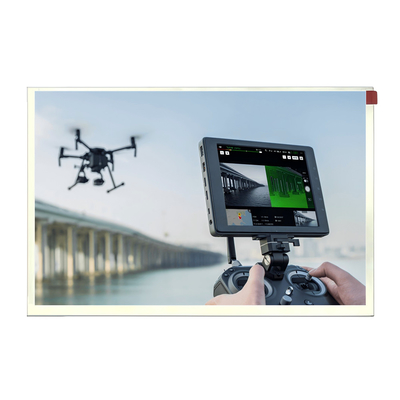

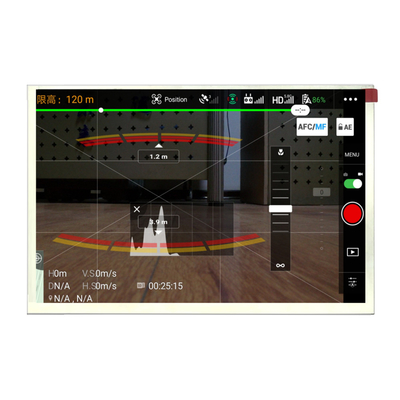

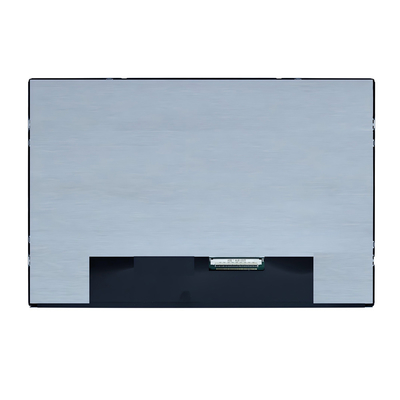

उत्पाद छवि
