उत्पाद विवरण:
|
| उत्पाद: | 2.4 "टीएफटी स्क्रीन | संकल्प: | 240X320 |
|---|---|---|---|
| देखने की दिशा: | आईपीएस, पूर्ण दृश्य कोण | टच स्क्रीन: | नहीं |
| इंटरफेस: | आरजीबी/एमसीयू/एसपीआई इंटरफ़ेस | पिन नंबर: | 40 पिन |
| भूतल चमक: | 1000 सीडी/एम2(निट्स) | एलईडी लाइफटाइम: | 40,000 घंटे |
| शीशे को ढको: | अनुकूलन योग्य | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 2.4 उच्च चमक टीएफटी,240x320 डॉट मैट्रिक्स डिस्प्ले,उच्च चमक TFT एलसीडी डिस्प्ले |
||
इस मद के बारे में SFTO240PY-7190AN
हमारेउच्च चमक 1000nits 2.4 "टीएफटी एलसीडी डिस्प्ले✓असाधारण दृश्यता और बहुमुखी प्रतिभा की आवश्यकता वाले किसी भी अनुप्रयोग के लिए सही समाधान। 240x320 पिक्सल के आश्चर्यजनक रिज़ॉल्यूशन के साथ, यह डिस्प्ले जीवंत और स्पष्ट दृश्य प्रदान करता है,यह सुनिश्चित करना कि आपकी सामग्री चमकीले वातावरण में भी बाहर खड़ी हो.
प्रमुख विशेषताएं:
चाहे आप उपभोक्ता गैजेट, औद्योगिक मशीन या अभिनव प्रोटोटाइप विकसित कर रहे हों, हमारे टीएफटी एलसीडी डिस्प्ले को अपनी बेहतर छवि गुणवत्ता और अनुकूलन क्षमता के साथ आपकी परियोजना को बढ़ाने के लिए इंजीनियर किया गया है।अपने डिजाइन को बढ़ाएं और अपने दर्शकों को जीवंत ग्राफिक्स और विश्वसनीय प्रदर्शन के साथ मंत्रमुग्ध करें.
आज ही हमारे उच्च चमक 1000nits TFT एलसीडी डिस्प्ले की क्षमता की खोज करें! अधिक जानकारी के लिए या आदेश करने के लिए,हमसे सीधे संपर्क करें।
सामान्य विनिर्देश
| नहीं. | पद | सामग्री | इकाई |
| 1 | एलसीडी आकार | 2.4 इंच | / |
| 2 | प्रदर्शन मोड | आम तौर पर काला/प्रसारक/विरोधी चमक | / |
| 3 | देखने की दिशा (आँखा) | मुफ्त | / |
| 4 | ग्रे स्केल इन्वर्शन दिशा | - | / |
| 5 | संकल्प (H*V) | 240 * 320 पिक्सेल | / |
| 6 | मॉड्यूल का आकार (L*W*H) | 42.72*58.50*2.15 | मिमी |
| 7 | सक्रिय क्षेत्रफल (L*W) | 36.72*48.96 | मिमी |
| 8 | पिक्सेल पिच (L*W) | 0.153*0.153 | मिमी |
| 9 | इंटरफेस प्रकार | आरजीबी/एमसीयू/एसपीआई इंटरफ़ेस | / |
| 10 | रंग गहराई | 16.7M | / |
| 11 | मॉड्यूल की बिजली की खपत | टीबीडी | W |
| 12 | रियर लाइट प्रकार | एलईडी | / |
| 13 | ड्राइवर आईसी | ST7789VI या संगत | / |
| 14 | वजन | 12.1 | घ |
बाहरी चित्र
पिन इंटरफ़ेस परिभाषा
|
इंटरफेस नहीं. |
नाम |
I/O या कनेक्ट करना |
विवरण |
| 1 | एलईडीके | पी | एलईडी बैकलाइटिंग के लिए पावर ((कैथोड) । |
| 2 | एलईडीए | पी | एलईडी बैकलाइटिंग के लिए पावर ((एनोड) । |
| 3 | जीएनडी | पी | पावर ग्राउंड. |
| 4 | IM0 | मैं | इंटरफ़ेस का चयन (ड्राइवर आईसी डेटाशीट देखें) |
| 5 | आईएम1 | मैं | इंटरफ़ेस का चयन (ड्राइवर आईसी डेटाशीट देखें) |
|
6 |
आईएम2 |
मैं |
इंटरफ़ेस का चयन (ड्राइवर आईसी डेटाशीट देखें) |
| 7 | एसडीए | आई/ओ | एसपीआई इंटरफ़ेस इनपुट पिन |
| 8 | DOTCLK | मैं | डॉट घड़ी. |
| 9 | DE | मैं | डेटा सक्षम करें. |
| 10 | VSYNC | मैं | ऊर्ध्वाधर सिंक इनपुट |
| 11 | HSYNC | मैं | क्षैतिज सिंक इनपुट |
| 12 | वीसी | पी | विद्युत आपूर्ति |
| 13 | रीसेट करें | मैं | सिग्नल रीसेट करें. |
| 14 | जीएनडी | पी | पावर ग्राउंड. |
| 15 से 32 | डीबी17--डीबी0 | आई/ओ | डाटा बस (DB17-DB0) |
| 33 | आर एंड डी | मैं | आरजीबी इंटरफेस.कृपया इस पिन को वीडीडीआई या डीजीएनडी पर तय करें. |
| 34 | WR | मैं | आरजीबी इंटरफेस.कृपया इस पिन को वीडीडीआई या डीजीएनडी पर तय करें. |
| 35 | आरएस | मैं | आरजीबी इंटरफेस. सीरियल इंटरफेस घड़ी. |
| 36 | सीएस | मैं | चिप चयन पिन. कम सक्षम करें. |
| 37 | XR(NC) | - | NC |
| 38 | YD ((NC) | - | NC |
| 39 | XL ((NC) | - | NC |
| 40 | YU(NC) | - | NC |
अधिकतम पूर्ण सीमा
| पद | प्रतीक | मिनट. | मैक्स. | इकाई |
| टीएफटी के लिए बिजली आपूर्ति इनपुट वोल्टेज | वीडीडी | -0.3 | 4.6 | वी |
| बैकलाइट का प्रवाह (सामान्य तापमान) | ILED | - | 100 | mA |
| परिचालन तापमान | शीर्ष | -20 | +70 | °C |
| भंडारण तापमान | Tst | -30 | +80 | °C |
| आर्द्रता | आरएच | - | 90% ((अधिकतम 60 °C) | आरएच |
डीसी विशेषताएं (वीडीडी=2.8V, Ta=25.C)
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| पावर सप्लाई इनपुट वोल्टेज | वीसी | 2.4 | 2.8 | 3.6 | वी |
| आई/ओ लॉजिक वोल्टेज | VDDIO | - | 1.8 | - | वी |
| इनपुट वोल्टेज स्तर "H" | एचआईवी | 0.7VDDIO | - | VDDIO | वी |
| इनपुट वोल्टेज स्तर "L" | वीआईएल | वीएसएस | - | 0.3VDDIO | वी |
| विद्युत आपूर्ति वर्तमान | IVDD | - | 9 | - | mA |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | नोट |
| एलईडी आगे का वोल्टेज | वीएफ | 5.6 | 6 | 6.8 | वी | |
| एलईडी आगे की धारा | यदि | - | 80 | - | mA | IF=20*4mA |
| एलईडी बिजली की खपत | PLED | - | 0.48 | - | W | नोट1 |
| एलईडी की संख्या | - | 4 | पीसीएस | |||
| कनेक्शन मोड | - | 4 समानांतर | / | |||
| एलईडी जीवनकाल | - | 40000 | - | - | घंटों | नोट2 |
ऑप्टिकल विशेषताएं
| पद | प्रतीक | स्थिति | मिनट. | टाइप करें। | मैक्स. | इकाई |
| प्रतिक्रिया समय | Tr+ Tf |
- |
- | 35 | 45 | एमएस |
| कंट्रास्ट अनुपात | सीआर | 500 | 750 | - | - | |
|
सतह प्रकाशमानता |
Lv | θ=0° | 800 | 1000 | - | cd/m2 |
| प्रकाशकता एकरूपता | यू | θ=0° | 75 | 80 | - | % |
| एनटीएससी | - | θ=0° | - | 50 | - | % |
|
देखने का कोण |
θ |
7=90° | 70 | 80 | - | डग |
| 7=270° | 70 | 80 | - | डग | ||
| 7=0° | 70 | 80 | - | डग | ||
| 7=180° | 70 | 80 | - | डग |

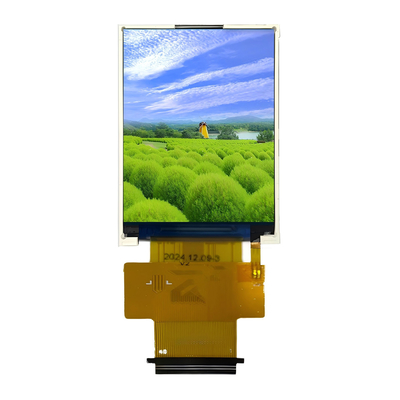

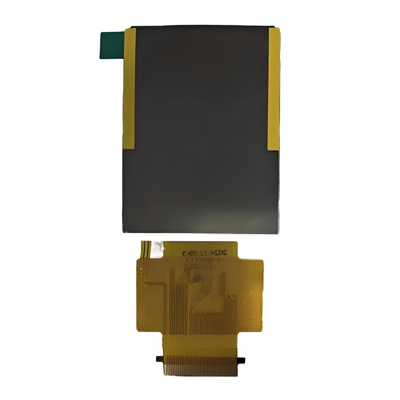

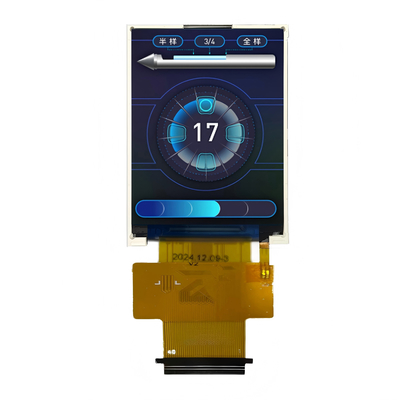

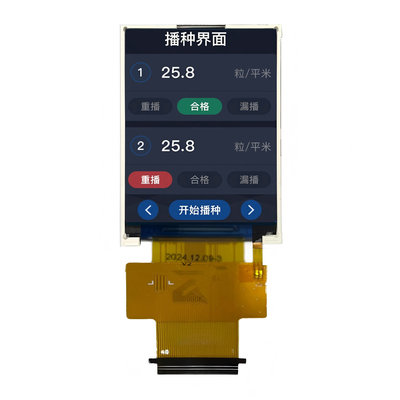

उत्पादचित्र
