उत्पाद विवरण:
|
| उत्पाद: | 2.8 इंच टीएफटी एलसीडी | संकल्प: | 240 x 320 |
|---|---|---|---|
| रंग: | 262K | टच स्क्रीन: | प्रतिरोधक टचस्क्रीन |
| इंटरफेस: | एमसीयू, आरजीबी | देखने की दिशा: | आईपीएस, सभी देखने के कोण |
| चालक आई.सी: | ILI9341V | संबंध: | ZIF |
| भूतल चमक: | 1000 सीडी/एम2(निट्स) | पिन नंबर: | 50 पिन |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 240 X 320 डॉट्स हाई ब्राइटनेस टीएफटी,टीएफटी एलसीडी डिस्प्ले 240 X 320 डॉट्स,2.8 इंच उच्च चमक टीएफटी |
||
इस वस्तु के बारे में SFTO280TZ-7214AT
सेफ टेक्नोलॉजी डिस्प्ले टेक्नोलॉजी में अपने नवीनतम नवाचार को पेश करने के लिए उत्साहित हैः हाई ब्राइटनेस 1000निट्स 2.8-इंच टीएफटी एलसीडी।चाहे आप आउटडोर अनुप्रयोगों के लिए डिजाइन कर रहे हों या अपने डिवाइस के लिए स्पष्ट और जीवंत डिस्प्ले की आवश्यकता हो, यह स्क्रीन बेजोड़ प्रदर्शन और विश्वसनीयता प्रदान करती है।
उत्कृष्ट चमक:1000 नाइट के प्रभावशाली चमक स्तर के साथ, यह डिस्प्ले यह सुनिश्चित करता है कि सामग्री प्रत्यक्ष सूर्य के प्रकाश में भी दिखाई दे, जिससे यह बाहरी और उच्च परिवेश प्रकाश वातावरण के लिए आदर्श हो।
कॉम्पैक्ट आकारःकेवल 2.8 इंच का यह डिस्प्ले पोर्टेबिलिटी और यूज़ेबिलिटी के बीच सही संतुलन बनाता है।
उच्च संकल्पः240 x 320 पिक्सल का रिज़ॉल्यूशन स्पष्ट और स्पष्ट दृश्यों की गारंटी देता है, जिससे विस्तृत ग्राफिक्स और पाठ की अनुमति मिलती है, जिससे उपयोगकर्ता अनुभव में सुधार होता है।
आईपीएस प्रौद्योगिकीःइन-प्लेन स्विचिंग (आईपीएस) तकनीक का उपयोग करते हुए, डिस्प्ले व्यापक देखने के कोण और सटीक रंग प्रजनन प्रदान करता है, यह सुनिश्चित करता है कि चित्र और वीडियो किसी भी परिप्रेक्ष्य से महान दिखें।
बहुमुखी इंटरफ़ेसःएमसीयू और आरजीबी दोनों इंटरफेस से लैस, यह डिस्प्ले अत्यधिक अनुकूलन योग्य है, जिससे इसे माइक्रोकंट्रोलर अनुप्रयोगों और मौजूदा प्रणालियों की एक श्रृंखला में एकीकृत करना आसान हो जाता है।
ऊर्जा कुशल:यह डिस्प्ले कुशलता को ध्यान में रखते हुए बनाया गया है, जिससे चमक और बिजली की खपत में संतुलन बना रहता है, जिससे पोर्टेबल उपकरणों में बैटरी का जीवन बढ़ जाता है।
बेहतर दृश्यता:चमकीले वातावरण में अनुप्रयोगों के लिए एकदम सही, जैसे कि आउटडोर कियोस्क, पहनने योग्य उपकरण और ऑटोमोटिव डिस्प्ले।
उपयोगकर्ता के अनुकूलःउच्च-रिज़ॉल्यूशन और जीवंत रंग समग्र उपयोगकर्ता अनुभव में सुधार करते हैं, जिससे इसे पढ़ना और प्रदर्शन के साथ बातचीत करना आसान हो जाता है।
आसान एकीकरण:दोहरे इंटरफेस विकल्पों के साथ, डेवलपर्स आसानी से डिस्प्ले को विभिन्न माइक्रोकंट्रोलर और सिस्टम से कनेक्ट कर सकते हैं, डिजाइन जटिलता और बाजार में समय को कम कर सकते हैं।
स्थायित्वःविभिन्न अनुप्रयोगों की मांगों का सामना करने के लिए बनाया गया, लंबे जीवन और समय के साथ लगातार प्रदर्शन सुनिश्चित करता है।
उच्च चमक 1000nits 2.8-इंच TFT एलसीडी डिस्प्ले एक शक्तिशाली, बहुमुखी और उच्च प्रदर्शन प्रदर्शन की तलाश में पेशेवरों के लिए अंतिम समाधान है।अपने उपकरणों को बेजोड़ चमक और स्पष्टता के साथ बढ़ाएं, और उद्योगों से लेकर उपभोक्ता इलेक्ट्रॉनिक्स तक विभिन्न प्रकार के अनुप्रयोगों को पूरा करते हैं।
अधिक जानकारी, नमूने, या अपनी विशिष्ट आवश्यकताओं पर चर्चा करने के लिए, कृपया हमसे संपर्क करें।
विशेषताएं
| सामान्य सूचनाएँ | विनिर्देश | इकाई |
| मुख्य पैनल | ||
| प्रदर्शन क्षेत्र ((AA) | 43.2 ((H) *57.6 ((V) (2.8 इंच) | मिमी |
| ड्राइवर तत्व | a-Si TFT सक्रिय मैट्रिक्स | - |
| रंग प्रदर्शित करें | 262K | रंग |
| पिक्सेल की संख्या | 240 ((RGB) *320 | बिन्दु |
| पिक्सेल पिच | 0.180 ((H) *0.180 ((V) | मिमी |
| देखने का कोण | सभी | घडी |
| ड्राइव आईसी | ILI9341V | - |
| रंग पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | |
| प्रदर्शन मोड | ट्रांसमिटिव/आमतौर पर काला | - |
| परिचालन तापमान | -20+70 | °C |
| भंडारण तापमान | -30 ¢+80 | °C |
यांत्रिक सूचना
| पद | मिनट. | टाइप करें। | मैक्स. | इकाई | नोट | |
| मॉड्यूल का आकार | क्षैतिज | - | 50.00 | - | मिमी | ±0.2 |
| ऊर्ध्वाधर ((V) | - | 69.20 | - | मिमी | ±0.2 | |
| गहराई ((D) | - | 3.99 | - | मिमी | ±0.2 | |
| वजन | - | टीबीडी | - | घ | - | |
बाहरी आयाम
इंटरफेस पिन परिभाषा
| पिन नं. | प्रतीक | स्तर | कार्य |
| 1 | एलईडीके | L | बैकलाइट |
| 2 ~ 5 | एलईडीए | H | बैकलाइट |
| 6 | IM0 | एच/एल | एमसीयू इंटरफ़ेस मोड का चयन करें नोट (1) |
| 7 | आईएम1 | एच/एल | |
| 8 | आईएम2 | एच/एल | |
| 9 | IM3 | एच/एल | |
| 10 | निरस्त | एच/एल | हार्डवेयर रीसेट पिन |
| 11 | VSYNC | एच/एल | आरजीबी के लिए ऊर्ध्वाधर (फ्रेम) सिंक्रनाइज़िंग इनपुट सिग्नल |
| 12 | HSYNC | एच/एल | आरजीबी के लिए क्षैतिज (लाइन) सिंक्रनाइज़िंग इनपुट सिग्नल |
| 13 | DOTCLK | एच/एल | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल। |
| 14 | सक्षम | एच/एल | आरजीबी इंटरफेस संचालन के लिए डेटा सक्षम सिग्नल। |
| 15 से 32 | D17-DB0 | एच/एल | डाटा बस |
| 33 | एसडी0 | एच/एल | एसपीआई इंटरफ़ेस आउटपुट पिन. |
| 34 | एसडीए | एच/एल | एसपीआई इंटरफ़ेस इनपुट पिन |
| 35 | आर एंड डी | एच/एल | घड़ी पिन सक्षम पढ़ें |
| 36 | WR-RS | एच/एल | एक रजिस्टर चयन संकेत |
| 37 | आरएस-एससीएल | एच/एल | लिखना सक्षम करें घड़ी इनपुट पिन |
| 38 | सीएस | एच/एल | चिप चयन इनपुट पिन |
| 39 | टीई | एच/एल | फाड़ने का प्रभाव आउटपुट |
| 40 | आईओवीसीसी | H | विद्युत आपूर्ति ((1.8V) |
| 41 | आईओवीसीसी | H | विद्युत आपूर्ति ((2.8-3.3V) |
| 42 | वीसीआई | H | विद्युत आपूर्ति ((2.8-3.3V) |
| 43 | जीएनडी | L | जमीन |
| 44 | एक्सआर | / | / |
| 45 | YD | / | / |
| 46 | एक्सएल | / | / |
| 47 | YU | / | / |
| 48 | जीएनडी | L | जमीन |
| 49 | जीएनडी | L | जमीन |
| 50 | जीएनडी | L | जमीन |
पूर्ण अधिकतम रेटिंग
|
पद |
प्रतीक |
मूल्य |
इकाई |
|
| मिन | मैक्स. | |||
| लॉजिक सर्किट के लिए आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.6 | वी |
| एनालॉग सर्किट के लिए आपूर्ति वोल्टेज | वीसीआई | -0.3 | 4.6 | वी |
परिचालन की शर्तें
|
पद |
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
||
| मिन | प्रकार | मैक्स. | ||||
| विद्युत आपूर्ति | वीसी | 2.7 | 2.8 | 3.3 | वी | |
| विद्युत आपूर्ति | आईओवीसीसी | 1.7 | 1.8 | 3.3 | वी | |
| सामान्य मोड चालू खपत | आईसीसी | - | 12 | - | mA | वीसीसी=2.8V |
| TFT गेट ON वोल्टेज | वीएचएच | 15 | वी | |||
| टीएफटी गेट ऑफ वोल्टेज | वीजीएल | - सात।5 | - | वी | ||
बैकलाइट यूनिट (GND=0V)
|
पद |
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
||
| मिन | प्रकार | मैक्स. | ||||
| पूर्ववर्ती आपूर्ति वोल्टेज | Vf | 2.8 | - | 3.4 | वी | |
| अग्रिम आपूर्ति वर्तमान | यदि | - | 120 | - | mA | |
| एलसीएम चमक | एलवी | 900 | 1000 | - | cd/m2 | आईबी= 120 एमए |
| एकरूपता | / | 80 | % | - | ||

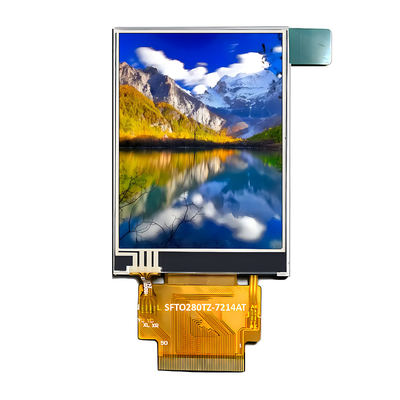

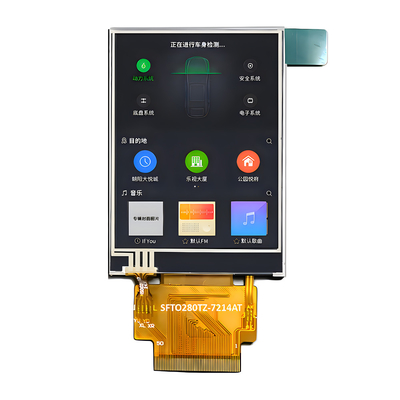

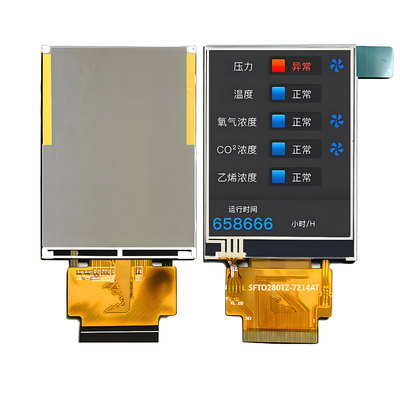

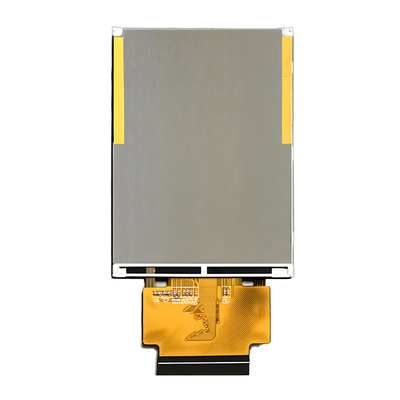

उत्पाद छवि
