उत्पाद विवरण:
|
| उत्पाद: | 4 इंच गोलाकार टीएफटी एलसीडी | संकल्प: | 720x720 |
|---|---|---|---|
| इंटरफेस: | 4-लेन एमआईपीआई | टच स्क्रीन: | नहीं, CTP वैकल्पिक |
| देखने की दिशा: | IPS (80/80/80/80) | पिन नंबर: | 30 पिन |
| मॉड्यूल आकार: | 107.60(एच) *111.87(वी)*3.83(टी) | सक्रिय क्षेत्र: | 101.52 (मिमी) व्यास |
| भूतल चमक: | 1000 cd/m2 (नीट्स) | संचालन तापमान।: | -30℃ से +85℃ |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | Rohs & Reach अनुपालन |
| प्रमुखता देना: | 720x720 डॉट्स टीएफटी एलसीडी डिस्प्ले,4 इंच का गोल टीएफटी एलसीडी डिस्प्ले,1000 निट्स उच्च चमक टीएफटी डिस्प्ले |
||
डेटाशीट डाउनलोड करें
FL7707N_DS_V0.2_20230324_ग्राहक.pdf
इस वस्तु के बारे में SFTO400XC-7095A3N
प्रदर्शन प्रौद्योगिकी में हमारे नवीनतम नवाचार का परिचयः उच्च चमक 1000 Nits 4-इंच गोल TFT एलसीडी 720x720 डॉट्स के एक आश्चर्यजनक संकल्प के साथ,यह डिस्प्ले क्रिस्टल-स्पष्ट दृश्य और जीवंत रंग सुनिश्चित करता है जो किसी भी वातावरण में बाहर खड़े हैं.
मुख्य विशेषताओं में निम्नलिखित शामिल हैंः
असाधारण चमकः 1000 नाइट के चमक स्तर के साथ, यह डिस्प्ले शानदार दृश्यता के लिए डिज़ाइन किया गया है, यहां तक कि चमकीले बाहरी परिस्थितियों में भी, यह सुनिश्चित करता है कि आपकी सामग्री हमेशा स्पष्ट रूप से देखी जाए।
कॉम्पैक्ट डिजाइन: 4 इंच का गोल आकार कारक इसे विभिन्न अनुप्रयोगों के लिए आदर्श बनाता है, ऑटोमोटिव डैशबोर्ड से लेकर हैंडहेल्ड उपकरणों और औद्योगिक मशीनों तक,बहुमुखी एकीकरण विकल्प प्रदान करना.
उच्च संकल्पः 720x720 डॉट रिज़ॉल्यूशन तेज चित्र और विस्तृत ग्राफिक्स प्रदान करता है, जिससे यह उन अनुप्रयोगों के लिए एकदम सही है जहां स्पष्टता सर्वोपरि है।
एमआईपीआई 4-लेन इंटरफेसः एमआईपीआई 4-लेन इंटरफेस गतिशील सामग्री अनुप्रयोगों के लिए आवश्यक सुचारू प्रदर्शन और प्रतिक्रिया सुनिश्चित करते हुए उच्च गति डेटा संचरण प्रदान करता है।
चाहे आप उपभोक्ता इलेक्ट्रॉनिक्स को बढ़ाने, उपयोगकर्ता इंटरफेस को बेहतर बनाने या इमर्सिव अनुभव बनाने की तलाश कर रहे हों, हमारा हाई ब्राइटनेस 1000 नाइट्स टीएफटी एलसीडी डिस्प्ले आदर्श समाधान प्रदान करता है।इस उन्नत डिस्प्ले तकनीक के साथ अपने प्रोजेक्ट्स को ऊंचा करें_ पेशेवर और व्यक्तिगत दोनों अनुप्रयोगों के लिए सही विकल्प.
विशेषताएं
| विशेषता | विनिर्देश |
| एलसीडी प्रकार | 40.0 इंच |
| संकल्प (एच*वी) | 720 ((RGB) *720 |
| प्रौद्योगिकी का प्रकार | a-Si TFT |
| पिक्सेल विन्यास | आर.जी.बी. ऊर्ध्वाधर पट्टी |
| प्रदर्शन मोड | आईपीएस/ट्रांसमिटिव/सामान्य रूप से काला |
| देखने की दिशा | सभी |
| ग्रे स्केल इन्वर्शन दिशा | -- |
| रूपरेखाआकार (W x H x T) (मिमी) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| सक्रिय क्षेत्र ((मिमी) | 101.52 (H) *101.52 ((V) |
| टच स्क्रीन के साथ/बिना | बिना सीटीपी, वैकल्पिक |
| मिलान कनेक्टर प्रकार | 0.5 पिच 30 पिन |
| बैकलाइट प्रकार | सफेद एलईडी |
| वजन (जी) | टीबीडी |
| इंटरफेस | एमआईपीआई 4 लेन |
| रंग की संख्या | 16.7M |
| ड्राइवर आईसी | FL7707 |
| सीटीपी आईसी |
यांत्रिक रूपरेखा
इंटरफेस पिन परिभाषा
| नहीं। | पिन | विवरण |
| 1 | एलईडीए | एलईडी एनोड |
| 2 | एलईडीके1 | एलईडी कैथोड |
| 3 | एलईडीके2 | एलईडी कैथोड |
| 4 | वीसीआई | बिजली की आपूर्ति 2.8~3.3V |
| 5 | आईओवीसीसी | बिजली आपूर्ति 1.8V-2.0V |
| 6 | रीसेट करें | एलसीएम रीसेट सिग्नल |
| 7 | टीई | फाड़ने का प्रभाव आउटपुट |
| 8 | पीडब्ल्यूएम | एलसीडी ड्राइवर नियंत्रण के लिए पीडब्ल्यूएम आवृत्ति आउटपुट. |
| 9 | जीएनडी | जमीन |
| 10 | डी0पी | डीएसआई-डी0+ डेटा सिग्नल |
| 11 | D0N | डीएसआई-डी0-डेटा सिग्नल |
| 12 | जीएनडी | जमीन |
| 13 | डी1पी | डीएसआई-डी1+ डेटा सिग्नल |
| 14 | D1N | डीएसआई-डी1- डेटा सिग्नल |
| 15 | जीएनडी | जमीन |
| 16 | CLKP | डीएसआई-क्लॉक+ |
| 17 | CLKN | डीएसआई-घड़ी- |
| 18 | जीएनडी | जमीन |
| 19 | डी2पी | डीएसआई-डी2+ डेटा सिग्नल |
| 20 | डी2एन | डीएसआई-डी२-डेटा सिग्नल |
| 21 | जीएनडी | जमीन |
| 22 | D3P | डीएसआई-डी3+ डेटा सिग्नल |
| 23 | D3N | डीएसआई-डी4-डेटा सिग्नल |
| 24 | जीएनडी | जमीन |
| 25 | TP_INT | स्पर्श करें बाधित करें |
| 26 | TP_SDA | टच आईआईसी डेटा सिग्नल |
| 27 | TP_SCL | टच आईआईसी घड़ी संकेत |
| 28 | TP_RESET | टच रीसेट सिग्नल |
| 29 | TP_VCI | स्पर्श पावर सप्लाई |
| 30 | TP_IOVCC | स्पर्श पावर सप्लाई |
|
पद |
प्रतीक |
मूल्य |
इकाई |
|
तर्क के लिए बिजली आपूर्ति वोल्टेज |
वीडीडी |
0.3~3.6 |
वी |
|
इनपुट वोल्ट |
वाइन |
वीडीडी+0.3 |
वी |
|
परिचालन तापमान |
टॉप |
-30 से 80 तक |
°C |
|
भंडारण तापमान |
Tstg |
-30 से 80 तक |
°C |
विद्युत विशेषताएं
|
पद |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाई |
परीक्षण की स्थिति |
|
ऑपरेटिंग वोल्टेज |
वीडीडी |
2.6 |
2.8 |
3.3 |
वी |
- |
|
आपूर्ति करंट |
आईडीडी |
- |
- |
30 |
mA |
वीडीडी=2.8V,टीए=25°C |
|
इनपुट वोल्ट |
एचआईवी |
0.8वीडीडी |
- |
वीडीडी |
वी |
- |
|
वीआईएल |
0 |
- |
0.2 वीडीडी |
वी |
||
|
इनपुट रिसाव वर्तमान |
IIL |
- एक.0 |
- |
1.0 |
mA |
वीआईएन=वीडीडी या वीएसएस |
ड्राइविंग बैकलाइट
|
पद |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
आगे की धारा |
यदि |
-- |
180 |
- |
mA |
|
आगे का वोल्टेज |
वीएफ |
14 |
15 |
16.3 |
वी |
|
कनेक्शन मोड |
पी |
-- |
5S2P |
-- |
|
|
एलईडी संख्या |
/ |
|
10 |
|
पीसी |
|
एलईडी जीवन काल |
|
40000 |
50000 |
|
घंटों |
ऑप्टिकल विशेषताएं
|
पद |
प्रतीक |
स्थिति |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
दृश्य कोण |
θT |
सीआर१० |
|
85 |
- |
डिग्री |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
कंट्रास्ट अनुपात |
सीआर |
θ=0° |
800 |
1000 |
- |
- |
|
प्रतिक्रिया समय |
टन |
25°C |
- |
25 |
35 |
एमएस |
|
टोफ |
||||||
|
एकरूपता |
यू |
- |
- |
- |
- |
% |
|
एनटीएससी |
- |
- |
63 |
68 |
- |
% |
|
चमक |
L |
- |
850 |
1000 |
- |
cd/m2 |

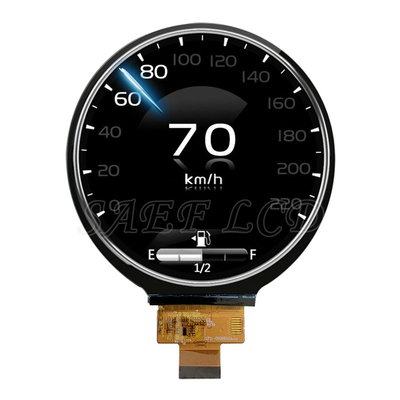

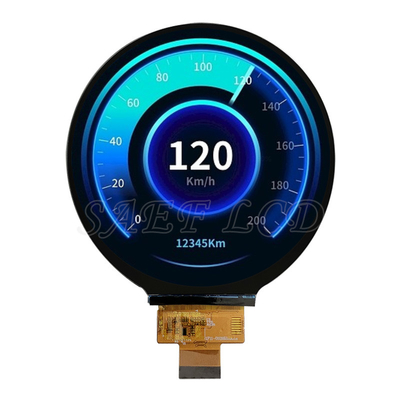

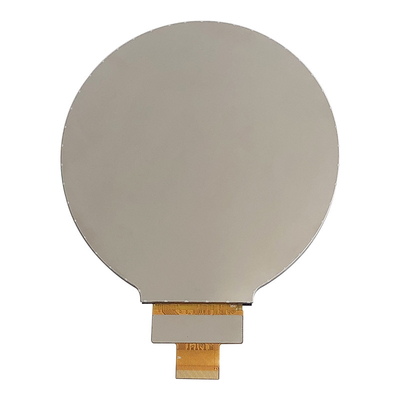

उत्पाद छवि
