उत्पाद विवरण:
|
| कीवर्ड: | ईडीपी टीएफटी डिस्प्ले 15.6 इंच | संकल्प: | 1920*1080 पिक्सल |
|---|---|---|---|
| एलसीडी आकार: | 360.0 x 212.3 x 6.25 मिमी (w/o टच) | टच के साथ एलसीडी: | 382.4 x 231.3 x 9.10 मिमी (टच के साथ) |
| सक्रिय क्षेत्र: | 344.16 x 193.59 मिमी | एलसीडी इंटरफ़ेस: | ईडीपी |
| सीटीपी इंटरफ़ेस: | USB | टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| भूतल चमक: | 1000 सीडी / एम 2 | संचालन तापमान।: | 0 ℃ से + 50 ℃ |
| भंडारण अस्थायी।: | -20 ℃ से + 60 ℃ | डिस्प्ले प्रकार: | आईपीएस पूर्ण देखने के कोण |
| सतह उपचार: | धुंध 25%, 3H | इसके विपरीत अनुपात: | 1000 |
| रंग प्रदर्शित करें: | 16.7 एम | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | ईडीपी इंटरफ़ेस उच्च चमक टीएफटी डिस्प्ले,15.6 इंच उच्च चमक टीएफटी डिस्प्ले,1000Nits उच्च चमक TFT डिस्प्ले |
||
इस वस्तु के बारे में SFTO1560SM-7050A3CT
हमारे उच्च चमक 15.6 इंच आईपीएस टीएफटी एलसीडी डिस्प्ले के साथ अपने दृश्य अनुभव को बढ़ाएं, जिसमें 1000 निट्स की प्रभावशाली चमक है।यह प्रदर्शन अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एकदम सही है, जिसमें बाहरी उपयोग, औद्योगिक सेटिंग्स और उन्नत मल्टीमीडिया सेटअप शामिल हैं।
प्रमुख विशेषताएं:
असाधारण चमक:1000 नाइट की शानदार चमक के साथ, यह डिस्प्ले तेज रोशनी वाले वातावरण में भी जीवंत और जीवंत दृश्य सुनिश्चित करता है।धोए हुए चित्रों को अलविदा कहें और किसी भी स्थिति में बेहतर दृश्यता का स्वागत करें!
पूर्ण HD संकल्पःफुल एचडी (1920 x 1080) रिज़ॉल्यूशन के साथ तेज और क्रिस्टल-स्पष्ट छवियों का अनुभव करें। चाहे गेमिंग, वीडियो प्लेबैक या पेशेवर अनुप्रयोगों के लिए, यह डिस्प्ले आश्चर्यजनक छवि गुणवत्ता प्रदान करता है।
आईपीएस प्रौद्योगिकीःइन-प्लेन स्विचिंग (आईपीएस) तकनीक व्यापक देखने के कोण और सटीक रंग प्रजनन की गारंटी देती है।इसे सहयोगी परियोजनाओं या बहु-उपयोगकर्ता वातावरण के लिए आदर्श बना रहा है.
ईडीपी इंटरफेस:एम्बेडेड डिस्प्लेपोर्ट (ईडीपी) इंटरफ़ेस निर्बाध कनेक्टिविटी की अनुमति देता है, जिससे उच्च गति डेटा हस्तांतरण और इष्टतम प्रदर्शन सुनिश्चित होता है।यह इसे विभिन्न उपकरणों और प्रणालियों के साथ एकीकरण के लिए उपयुक्त बनाता है.
यूएसबी कैपेसिटिव टच पैनल (सीटीपी):एकीकृत यूएसबी सीटीपी पारस्परिकता को बढ़ाता है, चिकनी और संवेदनशील स्पर्श अनुभव की अनुमति देता है। इंटरैक्टिव डिस्प्ले, कियोस्क और एम्बेडेड अनुप्रयोगों के लिए एकदम सही है।
बहुमुखी अनुप्रयोग:औद्योगिक उपकरणों, ऑटोमोबाइल डिस्प्ले, चिकित्सा उपकरणों और उपभोक्ता इलेक्ट्रॉनिक्स के लिए आदर्श, इस एलसीडी डिस्प्ले को विभिन्न प्रकार के मांग वाले अनुप्रयोगों को पूरा करने के लिए इंजीनियर किया गया है।
हमारे हाई ब्राइटनेस 1000Nits 15.6 इंच के IPS TFT एलसीडी डिस्प्ले के साथ, आपको बेहतर प्रदर्शन, उत्कृष्ट स्थायित्व और असाधारण दृश्य गुणवत्ता की गारंटी है।अंतर का अनुभव करें और अपनी परियोजनाओं को अगले स्तर पर ले जाएं!
यांत्रिक विनिर्देश
| पैरामीटर | विनिर्देश | इकाई |
| प्रदर्शन का आकार | 15.6 ¢ (आदि) | इंच |
| सक्रिय क्षेत्र | 344.16 ((H) ×193.59 ((V) | मिमी |
| पिक्सेल प्रारूप |
(1 पिक्सेल = आर + जी + बी बिंदु) 1920 ((H) ×1080 ((V) |
पिक्सेल |
| पिक्सेल पिच | 0.17925(H) x 0.17925 (V) | मिमी |
| पिक्सेल विन्यास | आर, जी, बी ऊर्ध्वाधर पट्टी | |
| प्रदर्शन मोड | आम तौर पर काला | |
| प्रदर्शन योजना | आईपीएस | |
| बिजली की खपत | टीबीडी | W |
| फ्रंट पोलराइज़र की सतह उपचार | चमक प्रतिरोधी कोटिंगः (3H) |
केवल टीएफटी एलसीएम आकार
| पैरामीटर | मिन | प्रकार | अधिकतम | इकाई | |
|
इकाई की परिधि के आयाम |
चौड़ाई | 359.7 | 360 | 360.3 | मिमी |
| ऊँचाई | 212.0 | 212.3 | 212.6 | मिमी | |
| गहराई | 5.95 | 6.25 | 6.55 | मिमी | |
| सकल वजन | - | - | - | घ | |
कैपेसिटिव टचस्क्रीन के रूपरेखा आयाम
| पैरामीटर | मिन | प्रकार | अधिकतम | इकाई | |
|
इकाई की परिधि के आयाम |
चौड़ाई | 382.4 | मिमी | ||
| ऊँचाई | 231.3 | मिमी | |||
| गहराई | 9.1 | मिमी | |||
| सकल वजन | - | - | - | घ | |
बाहरी आयाम
इंटरफेस पिन परिभाषा
| पिन नं. | प्रतीक | आई/ओ | कार्य |
| 1 | NC | - | सीडी के लिए आरक्षित |
| 2 | H_GND | पी | हाई स्पीड राउंड |
| 3 | लेन1_एन | मैं | पूरक सिग्नल लिंक लेन 1 |
| 4 | लेन1_P | मैं | सही सिग्नल लिंक लेन 1 |
| 5 | H_GND | पी | हाई स्पीड राउंड |
| 6 | लेन0_एन | मैं | पूरक सिग्नल लिंक लेन 0 |
| 7 | लेन0_पी | मैं | सही सिग्नल लिंक लेन 0 |
| 8 | H_GND | पी | हाई स्पीड राउंड |
| 9 | AUX_CH_P | मैं | वास्तविक सिग्नल सहायक चैनल |
| 10 | AUX_CH_N | मैं | पूरक संकेत सहायक चैनल |
| 11 | H_GND | पी | हाई स्पीड राउंड |
| 12 | LCD_VDD | पी | एलसीडी तर्क और ड्राइवर शक्ति (3.3V) |
| 13 | LCD_VDD | पी | एलसीडी तर्क और ड्राइवर शक्ति (3.3V) |
| 14 | NC | मैं | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 15 | LCD_GND | पी | एलसीडी तर्क और ड्राइवर ग्राउंड |
| 16 | LCD_GND | पी | एलसीडी तर्क और ड्राइवर ग्राउंड |
| 17 | एचपीडी | ओ | एचपीडी सिग्नल पिन |
| 18 | एलईडी-1 | पी | NC |
| 19 | एलईडी-2 | पी | NC |
| 20 | एलईडी-3 | पी | NC |
| 21 | एलईडी-4 | पी | NC |
| 22 | BL सक्षम | मैं | NC |
| 23 | बीएल पीडब्ल्यूएम डीआईएम | मैं | NC |
| 24 | NC | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 25 | NC | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 26 | बीएल पीडब्ल्यूआर | पी | NC |
| 27 | बीएल पीडब्ल्यूआर | पी | NC |
| 28 | बीएल पीडब्ल्यूआर | पी | NC |
| 29 | बीएल पीडब्ल्यूआर | पी | NC |
| 30 | NC | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
बैकलाइट विनिर्देश
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
| आपूर्ति वोल्टेज | Vf | 28 | 30 | 33 | वी |
| आपूर्ति करंट | यदि | - | 270 | 360 | mA |
| जीवन काल | - | 40000 | 50000 | - | घन्टा |
ऑप्टिकल विशेषताएं
| पैरामीटर | शर्तें | मिनट. | टाइप करें। | मैक्स. | इकाई | |
|
देखने का कोण (CR>10) |
क्षैतिज | θL | - | 85 | - |
डिग्री |
| θ R | - | 85 | - | |||
| ऊर्ध्वाधर | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| कंट्रास्ट अनुपात | केंद्र | 600 | 800 | - | - | |
| प्रतिक्रिया समय | Tr+Td | - | 25 | 35 | एमएस | |
|
सी.एफ. रंग रंग (CIE1931) |
लाल एक्स |
टाइप. -0.03 |
0.642 |
टाइप. +0.03 |
- | |
| लाल y | 0.3078 | - | ||||
| हरा एक्स | 0.283 | - | ||||
| हरी y | 0.594 | - | ||||
| नीला x | 0.142 | - | ||||
| नीला y | 0.149 | - | ||||
| सफेद एक्स | 0.303 | - | ||||
| सफेद y | 0.329 | - | ||||
| एनटीएससी अनुपात | % | (45) | - | |||
| केंद्र सफेद की चमक | YLI | 900 | 1000 | cd/m2 | ||
| सफेद एकरूपता 13pt | δW | 75 | 80 | |||

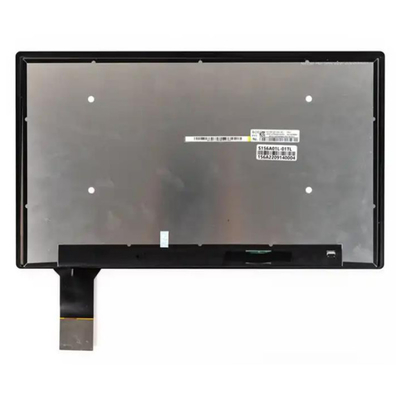

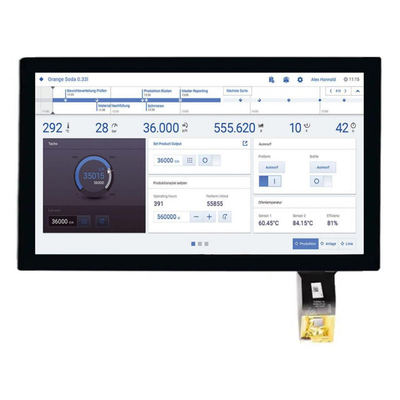

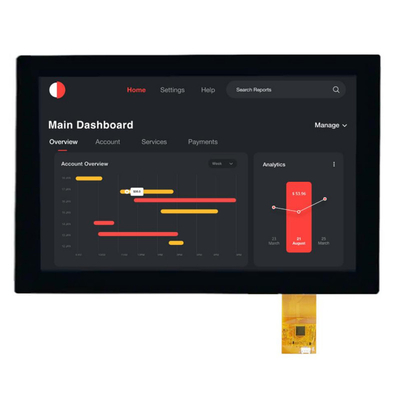

उत्पाद छवि
