उत्पाद विवरण:
|
| कीवर्ड: | टीएफटी एलसीडी डिस्प्ले 12.1 इंच | संकल्प: | 1024*768 पिक्सल |
|---|---|---|---|
| सक्रिय क्षेत्र: | 245.76*184.32मिमी | एलसीडी इंटरफ़ेस: | एलवीडीएस |
| टच स्क्रीन: | कोई स्पर्श नहीं (पीसीएपी वैकल्पिक) | भूतल चमक: | 1000 सीडी / एम 2 |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | भंडारण अस्थायी।: | -30°C से +80°C |
| डिस्प्ले प्रकार: | आईपीएस पूर्ण देखने के कोण | इसके विपरीत अनुपात: | 1000 |
| रंग प्रदर्शित करें: | 16.7 एम | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 12.1 इंच टीएफटी एलसीडी डिस्प्ले,1024*768 टीएफटी एलसीडी डिस्प्ले,1000निट उच्च चमक एलसीडी डिस्प्ले |
||
उच्च चमक 1000nits 12.1 इंच IPS TFT एलसीडी डिस्प्ले
हमारे साथ अपने दृश्य अनुभव को बढ़ाएं12.1 इंच उच्च चमक IPS TFT एलसीडी डिस्प्लेस्पष्टता और प्रदर्शन दोनों के लिए डिज़ाइन किया गया, यह डिस्प्ले एक उल्लेखनीय चमक प्रदान करता है1000 निट्स, जो कि चमकीले वातावरण में भी जीवंत छवियों को सुनिश्चित करता है।1024x768 पिक्सेल, प्रत्येक विवरण जीवन में आता है, जिससे यह विभिन्न अनुप्रयोगों के लिए आदर्श बन जाता है जिनमें औद्योगिक नियंत्रण, चिकित्सा उपकरण और बाहरी साइनेज शामिल हैं।
प्रमुख विशेषताएं:
विनिर्देशः
हमारे उच्च चमक के साथ अपने उपकरणों को उन्नत करें12.1 इंच IPS TFT एलसीडी डिस्प्लेउत्कृष्ट दृश्यता और प्रदर्शन के लिए आदर्श विकल्प। चाहे आप उन्नत नैदानिक उपकरण विकसित कर रहे हों या अपने उत्पाद प्रदर्शन को बढ़ाने की तलाश कर रहे हों,यह एलसीडी स्क्रीन विश्वसनीयता और गुणवत्ता के लिए अपनी जरूरतों को पूरा करता है.
आदेश अब!अपनी परियोजनाओं को क्रिस्टल-स्पष्ट दृश्यों और जीवंत रंगों के साथ आज ही जीवन में लाएं!
विशेषताएं
| आइटम | सामग्री | UNIT |
| एलसीडी प्रकार | टीएफटी/प्रसारक/आमतौर पर काला | |
| आकार | 12.1 | इंच |
| देखने का कोण | 85/85/85/85 | |
| प्रदर्शन मोड | नामतः काला | |
| एलसीडी (डब्ल्यू × एच) | 260.48 × 204 × 72 | मिमी |
| सक्रिय क्षेत्र (W × H) | 245.76 × 184.32 | मिमी |
| डॉट पिच (डब्ल्यू × एच) | 00.08 × 0.08 | मिमी |
| बिंदुओं की संख्या (पिक्सेल) | 1024 (RGB) × 768 | |
| सफेद बिंदु (x,y) (सी प्रकाश के तहत) | एक्सः 0.305, y: 0.347 (सामान्य) | |
| प्रतिक्रिया समय | ≤35 | एमएस |
| एलसीडी चमक | 1000 (सामान्य) | cd/m2 |
| कंट्रास्ट अनुपात | 1000१ (प्रकार) | |
| इंटरफ़ेस प्रकार | एलवीडीएस | |
| रंग गहराई | 256K / 16.7M | |
| पिक्सेल व्यवस्था | आरजीबी पट्टी | |
| सतह उपचार | एजी | |
| ऑपरेटिंग टेम्प | -20~70 | °C |
| भंडारण तापमान | -30~80 | °C |
बाहरी आयाम
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | MIN | अधिकतम | UNIT |
| विद्युत आपूर्ति वोल्टेज | वीडीडी | -0.3 | 3.8 | वी |
| LED_VCCS | -0.3 | 25 | वी | |
| परिचालन तापमान | शीर्ष | -20 | 70 | °C |
| भंडारण तापमान | टीएसटी | -30 | 80 | °C |
बैकलाइट विनिर्देश
| आइटम | प्रतीक | मूल्य | UNIT | टिप्पणी | ||
| MIN. | टाइप। | मैक्स. | ||||
| आउटपुट शक्ति | एलईडी+ | 23 | 24 | 25 | वी | एलईडी + = 24V @8S4P |
| 35 | 36 | 37 | वी | एलईडी + = 36V @11S4P | ||
| आउटपुट पावर करंट | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
कुल 180mA (सामान्य) (45mA x) 4 चैनल) |
ऑप्टिकल विशेषताएं
| आइटम | SYM | स्थिति | MIN | TYP | अधिकतम | UNIT | |
|
देखने का कोण रेंज |
θ |
️ = 90° | 85 | 89 | - | डग | |
| २७०° | 85 | 89 | - | डग | |||
| ️ = 0° | 85 | 89 | - | डग | |||
| ️ = 180° | 85 | 89 | - | डग | |||
|
रंग रंगभेद (CIE1931) |
सफेद |
x |
X=0, Y=0 R=G=B=255 ग्रेस्केल |
-0.02 |
0.305 |
+0.02 |
- |
| y | 0.347 | ||||||
| केंद्र संचरण | टी% | 5.06 | 5.62 | - | % | ||
| प्रतिक्रिया समय | Tr+Tf | - | 25 | 35 | एमएस | ||
| कंट्रास्ट अनुपात | सीआर | 700 | 1000 | - | - | ||
| प्रतिक्रिया समय | Tr+Tf | x=0, Y =0 | - | 25 | 35 | एमएस | |
इंटरफेस पिन परिभाषा
| नहीं। | प्रतीक | विवरण |
| 1 | RX3+ | अंतर डेटा इनपुट, CH3 (सकारात्मक) |
| 2 | RX3- | अंतर डेटा इनपुट, CH3 (नकारात्मक) |
|
3 |
BIST |
सामान्य संचालन/बीआईएसटी पैटर्न का चयन BIST=0: सामान्य संचालन BIST=1: BIST मोड |
|
4 |
SEL68 |
एलवीडीएस 6/8 बिट चयन फ़ंक्शन नियंत्रण, SEL68=1: एलवीडीएस इनपुट डेटा 6 बिट है |
| 5 | जीएनडी | जमीन |
| 6 | आरएक्ससी+ | अंतर घड़ी इनपुट (सकारात्मक) |
| 7 | आरएक्ससी- | अंतर घड़ी इनपुट (नकारात्मक) |
| 8 | जीएनडी | जमीन |
| 9 | RX2+ | अंतर डेटा इनपुट, CH2 (सकारात्मक) |
| 10 | RX2- | अंतर डेटा इनपुट, CH2 (नकारात्मक) |
| 11 | जीएनडी | जमीन |
| 12 | आरएक्स1+ | अंतर डेटा इनपुट, CH1 (सकारात्मक) |
| 13 | RX1- | अंतर डेटा इनपुट, CH1 (नकारात्मक) |
| 14 | जीएनडी | जमीन |
| 15 | RX0+ | अंतर डेटा इनपुट, CH0 (सकारात्मक) |
| 16 | आरएक्स0- | अंतर डेटा इनपुट, CH0 (नकारात्मक) |
|
17 |
reLR |
बाएं या दाएं प्रदर्शन नियंत्रण LR=1: बाएं-->दाएं LR=0: दाएं--> बाएं |
|
18 |
reUD |
ऊपर या नीचे प्रदर्शन नियंत्रण LR=1: ऊपर-->नीचे LR=0: नीचे--> ऊपर |
| 19 | वीडीडी | बिजली की आपूर्ति 3.3V |
| 20 | वीडीडी | बिजली की आपूर्ति 3.3V |

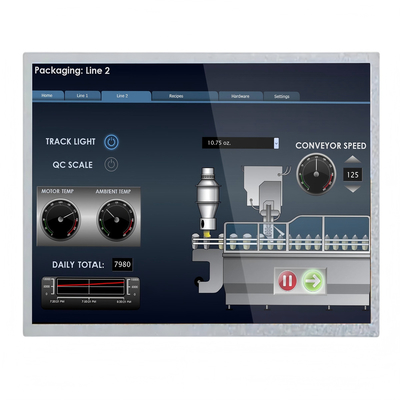

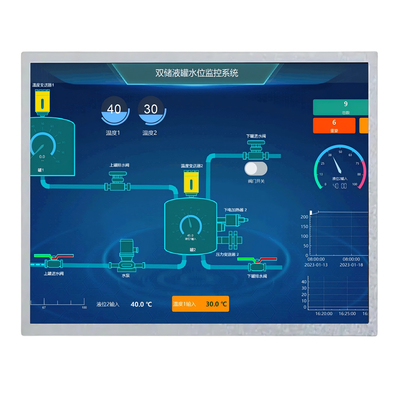

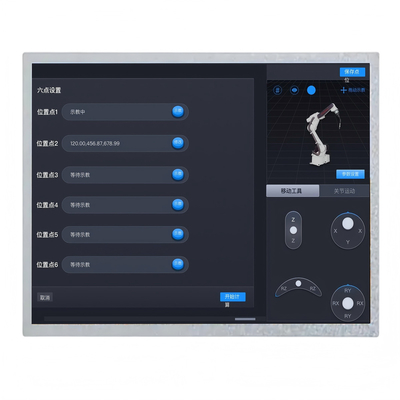

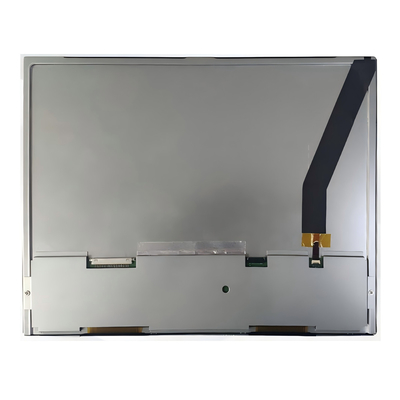

उत्पाद छवि
