उत्पाद विवरण:
|
| उत्पाद: | 7 इंच का टीएफटी एलसीडी डिस्प्ले | संकल्प: | 1024 x आरजीबी x 600 |
|---|---|---|---|
| इंटरफेस: | आरजीबी | टचस्क्रीन इंटरफ़ेस: | I2C |
| भूतल चमक: | 1000 सीडी/एम2(निट्स) | संचालन तापमान।: | -30°C से +75°C |
| भंडारण अस्थायी।: | -30°C से +80°C | पिन नंबर: | पचास पिन |
| देखने की दिशा: | आईपीएस, सभी देखने के कोण | सक्रिय क्षेत्र: | 154.21(एच)x85.92(वी) (मिमी) |
| टच स्क्रीन: | सीटीपी वैकल्पिक | सतह उपचार: | कठोर कोटिंग(3H) |
| रंग प्रदर्शित करें: | 16.7 एम | संबंध: | ZIF |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 7-इंच उच्च चमक टीएफटी,1024*600 टीएफटी एलसीडी डिस्प्ले,1000निट्स टीएफटी एलसीडी डिस्प्ले |
||
इस आइटम के बारे में SFTO700XC-7026ACT2, उच्च चमक 1000 nits 7-इंच IPS TFT एलसीडी डिस्प्ले
हमारे हाई ब्राइटनेस 1000 निट्स 7-इंच IPS TFT एलसीडी डिस्प्ले के साथ अपनी परियोजनाओं को अपग्रेड करें। 1024 x 600 डॉट्स के जीवंत रिज़ॉल्यूशन की पेशकश करते हुए,इस डिस्प्ले को क्रिस्टल-स्पष्ट चित्र और जीवंत रंग देने के लिए डिज़ाइन किया गया है, इसे विभिन्न अनुप्रयोगों जैसे औद्योगिक मशीनों, हैंडहेल्ड उपकरणों, आउटडोर डिस्प्ले आदि के लिए आदर्श बनाता है।
प्रमुख विशेषताएं:
हमारे 7-इंच के आईपीएस टीएफटी एलसीडी डिस्प्ले को क्यों चुनें?
यह प्रदर्शन स्थायित्व और प्रदर्शन के लिए इंजीनियर किया गया है, मांग वाले वातावरण में लंबे समय तक उपयोग सुनिश्चित करता है। चाहे आप एक प्रोटोटाइप या एक वाणिज्यिक उत्पाद विकसित कर रहे हैं,उत्कृष्ट चमक और गुणवत्ता हमारे प्रदर्शन आदर्श विकल्प बनाते हैं.
विनिर्देशः
हमारे हाई ब्राइटनेस 7 इंच के आईपीएस टीएफटी एलसीडी डिस्प्ले के साथ अपने उत्पाद की कार्यक्षमता और सौंदर्यशास्त्र को बढ़ाएं।अब ऑर्डर करें और अपनी अगली परियोजना में असाधारण दृश्य प्रदर्शन देने की दिशा में पहला कदम उठाएं!
उत्पाद विनिर्देश
| विशेषता | विनिर्देश |
| एलसीडी प्रकार | 70.0 इंच |
| संकल्प (एच*वी) | 1024 ((RGB) ×600 |
| प्रौद्योगिकी का प्रकार | a-Si TFT |
| पिक्सेल विन्यास | आर.जी.बी. ऊर्ध्वाधर पट्टी |
| प्रदर्शन मोड | आम तौर पर काला |
| सतह उपचार | चमक |
| देखने की दिशा | सभी |
| ग्रे स्केल इन्वर्शन दिशा | नहीं |
| रूपरेखाआकार (W x H x T) (मिमी) | 218.42*146.9*955 |
| सक्रिय क्षेत्र ((मिमी) | 154.21 * 85.92 |
| टच स्क्रीन के साथ/बिना | सीटीपी के साथ |
| मिलान कनेक्टर प्रकार | 50PIN 0.5PITCH |
| बैकलाइट प्रकार | एलईडी |
| इंटरफेस | आरजीबी |
| रंग की संख्या | 16.7M |
| ड्राइवर आईसी | HX8282A11 HX8696A01 |
| सीटीपी आईसी | GT911 |
| सीटीपी संरचना | जी+जी |
| सीटीपी इंटरफेस | I2C |
एलसीडी बाहरी आयाम
सीटीपी बाहरी आयाम
इंटरफेस पिन परिभाषा
| नहीं। | पिन नाम | विवरण |
| 1 | एलईडी-ए1 | एलईडी बैकलाइट एनोड के लिए पावर वोल्टेज |
| 2 | एलईडी-ए2 | एलईडी बैकलाइट एनोड के लिए पावर वोल्टेज |
| 3 | एलईडी-के1 | एलईडी बैकलाइट कैथोड के लिए पावर वोल्टेज |
| 4 | एलईडी-के1 | एलईडी बैकलाइट कैथोड के लिए पावर वोल्टेज |
| 5 | जीएनडी | पावर ग्राउंड |
| 6 | वीसीओएम | वीसीओएम वोल्टेज |
| 7 | डीवीडी | डिजिटल सर्किट के लिए शक्ति |
| 8 | मोड | डीई या एचवी मोड नियंत्रण.एचःडीई मोड.एलःएचएसडी/वीएसडी |
| 9 | DE | डेटा सक्षम करें |
| 10 | वीएस | Vsync सिग्नल इनपुट |
| 11 | एचएस | Hsync सिग्नल इनपुट |
| 12 | B7 | ब्लू डेटा सिग्नल (MSB) |
| 13 | B6 | नीला डेटा संकेत |
| 14 | बी5 | नीला डेटा संकेत |
| 15 | B4 | नीला डेटा संकेत |
| 16 | B3 | नीला डेटा संकेत |
| 17 | बी2 | नीला डेटा संकेत |
| 18 | बी1 | नीला डेटा संकेत |
| 19 | B0 | नीला डेटा सिग्नल (LSB) |
| 20 | जी-7 | GREEN डेटा सिग्नल ((MSB) |
| 21 | G6 | ग्रीन डेटा सिग्नल |
| 22 | G5 | ग्रीन डेटा सिग्नल |
| 23 | G4 | ग्रीन डेटा सिग्नल |
| 24 | G3 | ग्रीन डेटा सिग्नल |
| 25 | G2 | ग्रीन डेटा सिग्नल |
| 26 | G1 | ग्रीन डेटा सिग्नल |
| 27 | G0 | GREEN डेटा सिग्नल ((LSB) |
| 28 | R7 | RED डेटा सिग्नल (MSB) |
| 29 | R6 | RED डेटा सिग्नल |
| 30 | R5 | RED डेटा सिग्नल |
| 31 | आर4 | RED डेटा सिग्नल |
| 32 | R3 | RED डेटा सिग्नल |
| 33 | आर2 | RED डेटा सिग्नल |
| 34 | आर1 | RED डेटा सिग्नल |
| 35 | R0 | RED डेटा सिग्नल (LSB) |
| 36 | जीएनडी | पावर ग्राउंड |
| 37 | डीसीएलके | डॉट क्लॉक |
| 38 | जीएनडी | पावर ग्राउंड |
| 39 | एल/आर | बाएं या दाएं स्कैनिंग दिशा का चयन करें. |
| 40 | U/D | ऊपर या नीचे स्कैनिंग दिशा का चयन करें. |
| 41 | वीएचएच | गेट ऑन वोल्टेज |
| 42 | वीजीएल | गेट ऑफ वोल्टेज |
| 43 | एवीडीडी | एनालॉग सर्किट के लिए पावर वोल्टेज। |
| 44 | रीसेट करें | वैश्विक रीसेट पिन |
| 45 | NC | कोई संबंध नहीं |
| 46 | वीसीओएम | वीसीओएम वोल्टेज |
|
47 |
डीआईटीएचबी |
डिथरिंग फ़ंक्शन.H:6बिट रिज़ॉल्यूशन ((इनपुट डेटा के अंतिम 2बिट संकुचित) L:8बिट रिज़ॉल्यूशन (डिफ़ॉल्ट सेटिंग) |
| 48 | जीएनडी | पावर ग्राउंड |
| 49 | NC | कोई संबंध नहीं |
| 50 | NC | कोई संबंध नहीं |
विद्युत विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
परीक्षण स्थिति |
|
पावर वोल्टेज |
डीवीडी | 3.0 | 3.3 | 3.6 | वी | - |
| एवीडीडी | 9.4 | 9.6 | 9.8 | वी | ||
| वीएचएच | 17 | 18 | 18.5 | वी | ||
| वीजीएल | -7 | -6 | - पांच।5 | वी | ||
| इनपुट सिग्नल वोल्टेज | वीसीओएम | 3.1 | 3.3 | 3.5 | वी | |
| इनपुट लॉजिक उच्च वोल्टेज | एचआईवी | 0.7डीवीडी डी | - | डीवीडी | वी | |
| इनपुट लॉजिक कम वोल्टेज | वीआईएल | 0 | 0.3डीवीडी | वी | ||
|
ड्राइवर के लिए वर्तमान |
आईजीएच | - | 0.2 | 1 | mA | VGH= 16.0V |
| आईजीएल | - | 0.2 | 1 | mA | VGL=7.0V | |
| आईडीवीडीडी | - | 4.0 | 1 | mA | डीवीडीडी=3.3V | |
| IAVDD | - | 20 | 50 | mA | AVDD=10.4V |
बैकलाइट विनिर्देश
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| आगे की धारा | यदि | -- | 320 | - | mA |
| आगे का वोल्टेज | वीएफ | 16.8 | 19.2 | 21 | वी |
| जीवन काल | 40000 | 50000 | H |
ऑप्टिकल विशेषताएं
| पद | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
|
दृश्य कोण |
θT |
CR≥10 |
- | 80 | - |
डिग्री |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| कंट्रास्ट अनुपात | सीआर | θ=0° | 700 | 800 |
- |
- |
| प्रतिक्रिया समय | टन | 25°C |
- |
30 | 40 |
एमएस |
| टोफ | ||||||
| एकरूपता | यू |
- |
70 | 80 |
- |
% |
| एनटीएससी |
- |
- |
- |
70 |
- |
% |
| चमक | L |
- |
1000 |
- |
cd/m2 |

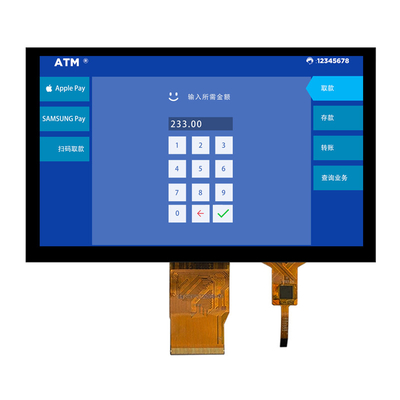

उत्पाद छवि
