उत्पाद विवरण:
|
| उत्पाद: | 10.4 इंच टीएफटी एलसीडी डिस्प्ले | संकल्प: | 1024*600 बिंदु |
|---|---|---|---|
| इंटरफेस: | एलवीडीएस | भूतल चमक: | 800 cd/m2 ((nits) |
| देखने की दिशा: | आईपीएस, सभी देखने के कोण | संचालन तापमान: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस |
| भंडारण अस्थायी।: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस | संबंध: | ZIF FPC |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | एलवीडीएस इंटरफेस उच्च चमक टीएफटी,800 निट्स टीएफटी एलसीडी डिस्प्ले,10.4 इंच टीएफटी एलसीडी डिस्प्ले |
||
इस वस्तु के बारे मेंः SFTO1040YX-7241AN
के साथ आश्चर्यजनक दृश्यों का अनुभवउच्च चमक 10.4 इंच आईपीएस टीएफटी एलसीडी डिस्प्ले, विभिन्न अनुप्रयोगों में असाधारण प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।800 निट्स, यह एलसीडी डिस्प्ले स्पष्ट और जीवंत छवियों को सुनिश्चित करता है, जिससे यह इनडोर और आउटडोर दोनों वातावरणों के लिए उपयुक्त है।
चमकःके साथ एक चमक रेटिंग800 नाइटइस डिस्प्ले से छवि की गुणवत्ता में कमी किए बिना उत्कृष्ट दृश्यता मिलती है।
उच्च-गुणवत्ता वाली आईपीएस प्रौद्योगिकीःइन-प्लेन स्विचिंग (आईपीएस) तकनीक व्यापक देखने के कोण और सटीक रंग प्रजनन प्रदान करती है, जो किसी भी कोण से एक सुसंगत और जीवंत दृश्य अनुभव प्रदान करती है।
संकल्पःडिस्प्ले का संकल्प1024x768 पिक्सेल, तेज और विस्तृत छवियों की अनुमति देता है, औद्योगिक अनुप्रयोगों, चिकित्सा उपकरणों और इंटरैक्टिव कियोस्क के लिए एकदम सही है।
एलवीडीएस इंटरफ़ेसःएक से लैसनिम्न वोल्टेज अंतर सिग्नलिंग (LVDS) इंटरफ़ेस, यह डिस्प्ले विभिन्न उपकरणों और प्रणालियों के साथ एकीकरण को आसान बनाकर तेजी से और कुशल डेटा हस्तांतरण सुनिश्चित करता है।
द10.4-इंच का आईपीएस टीएफटी एलसीडी डिस्प्लेविभिन्न अनुप्रयोगों के लिए आदर्श है, जिनमें शामिल हैंः
उच्च चमक, उत्कृष्ट रंग सटीकता और बहुमुखी कनेक्टिविटी विकल्पों का संयोजन,उच्च चमक 10.4 इंच आईपीएस टीएफटी एलसीडी डिस्प्लेपेशेवरों के लिए एकदम सही है जो अपनी परियोजनाओं के लिए विश्वसनीय और उच्च गुणवत्ता वाले डिस्प्ले की तलाश कर रहे हैं। चाहे आप औद्योगिक, चिकित्सा, या उपभोक्ता अनुप्रयोगों के लिए डिजाइन कर रहे हों,यह प्रदर्शन आप की जरूरत प्रदर्शन प्रदान करता है.
हाई ब्राइटनेस 10.4 इंच के आईपीएस टीएफटी एलसीडी डिस्प्ले के साथ अपने डिस्प्ले समाधानों को आज ही अपग्रेड करें और अपने सभी दृश्य अनुप्रयोगों में बेहतर दृश्यता और स्पष्टता का आनंद लें!
उत्पाद विनिर्देश
| पद | विनिर्देश |
| पैनल का आकार | 10.4 |
| पिक्सेल की संख्या | 1024×आरजीबी (3) × 768 |
| सक्रिय क्षेत्र | 211.2 ((H) x 158.48 ((V)(मिमी) |
| पिक्सेल पिच | 0.20625(H) × 0.20625(V) x आरजीबी (मिमी) |
| रूपरेखा आयाम | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(मिमी) |
| रंगों की संख्या | 16.7M |
| प्रदर्शन मोड | ट्रांसमिशन मोड, आम तौर पर काला |
| देखने की दिशा | पूर्ण दृश्य |
| प्रदर्शन प्रारूप | आरजीबी ऊर्ध्वाधर पट्टी |
| सतह उपचार | प्रतिदीप्ति |
| इंटरफेस | एलवीडीएस |
| बैकलाइट | सफेद एलईडी |
| ऑपरेशन तापमान | -20~+70°C |
| भंडारण तापमान | -30~80°C |
बाहरी आयाम
अधिकतम पूर्ण रेटिंग
| पद | प्रतीक | मिनट. | मैक्स. | इकाई |
| डिजिटल आपूर्ति वोल्टेज | वीडीडी | -0.3 | 5.0 | वी |
| रियर लाइट पावर | वी | -0.3 | 28 | वी |
एलसीडी संचालन स्थितियाँ
| पैरामीटर | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| डिजिटल पावर सप्लाई वोल्टेज | वीडीडी | 2.8 | 3.3 | 3.6 | वी |
| विद्युत धारा | आईडीडी | -- | 0.3 | -- | ए |
| वीडीडी | पीडीडी | 1.0 | W | ||
| प्रवेश करंट | इरश | 2.0 | ए | ||
| रियर लाइट पॉव | वी | 8.2 | 9.6 | 10.5 | वी |
इंटरफेस पिन परिभाषा
| नहीं. | प्रतीक | कार्य |
| 1 | NC | कोई संबंध नहीं |
| 2 | जीएनडी | जमीन |
| 3 | RIN3+ | एलवीडीएस सिग्नल ((+) -चैनल 3 |
| 4 | RIN3- | एलवीडीएस सिग्नल (((-)-चैनल 3 |
| 5 | जीएनडी | जमीन |
| 6 | आरएक्ससीएलके+ | एलवीडीएस घड़ी संकेत ((+) |
| 7 | RXCLK- | एलवीडीएस घड़ी संकेत ((-) |
| 8 | जीएनडी | जमीन |
| 9 | RIN2+ | एलवीडीएस सिग्नल ((+) -चैनल 2 |
| 10 | RIN2- | एलवीडीएस सिग्नल ((-) -चैनल 2 |
| 11 | जीएनडी | जमीन |
| 12 | RIN1+ | एलवीडीएस सिग्नल ((+) -चैनल 1 |
| 13 | RIN1- | एलवीडीएस सिग्नल (((-)-चैनल 1 |
| 14 | जीएनडी | जमीन |
| 15 | RIN0+ | एलवीडीएस सिग्नल ((+) -चैनल 0 |
| 16 | RIN0- | एलवीडीएस सिग्नल ((-) चैनल 0 |
| 17 | जीएनडी | जमीन |
| 18 | NC | कोई संबंध नहीं |
| 19 | जीएनडी | जमीन |
| 20 | SEL6/8 | SELB= ¥0 ¥ 8बिट SELB= ¥1 ¥ 6बिट |
| 21 | NC | कोई संबंध नहीं |
| 22 | NC | कोई संबंध नहीं |
| 23 | NC | कोई संबंध नहीं |
| 24 | रिवर्स | रिवर्स पैनल फ़ंक्शन |
| 25 | जीएनडी | जमीन |
| 26 | जीएनडी | जमीन |
| 27 | जीएनडी | जमीन |
| 28 | वीसी | बिजली डिजिटल सर्किट के लिए वोल्टेज 3.3V |
| 29 | वीसी | बिजली डिजिटल सर्किट के लिए वोल्टेज 3.3V |
| 30 | वीसी | बिजली डिजिटल सर्किट के लिए वोल्टेज 3.3V |
ऑप्टिकल विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | |
| कंट्रास्ट अनुपात | सीआर | - | 700 | - | ||
|
चमक (मध्य) |
L |
750 |
800 |
- |
cd/m2 |
|
| प्रकाश सहिष्णुता | एलयू | 70 | 75 | % | ||
| प्रतिक्रिया समय | वृद्धि + गिरावट | - | 30 | 35 | एमएस | |
|
देखने का कोण K=विपरीत अनुपात>10 |
क्षैतिज |
θx+ | 80 | 85 | - |
डिग्री |
| θx- | 80 | 85 | - | |||
|
ऊर्ध्वाधर |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
रंग रंगानुक्रम (CIE1931) |
लाल |
x |
टाइप-0.05 |
0.617 |
टाइप + 0.05 |
|
| y | 0.327 | |||||
|
हरी |
x | 0.332 | ||||
| y | 0.600 | |||||
|
नीला |
x | 0.146 | ||||
| y | 0.056 | |||||
|
सफेद |
x | 0.299 | ||||
| y | 0.351 | |||||
| रंग दायरा (एनटीएससी अनुपात) |
70 |
% |
||||
बैकलाइट विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | टिप्पणी |
| एलईडी करंट | ILED | 120 | mA | कुल एलईडी | ||
| आगे का वोल्टेज | वीएफ | 30.6 | वी | IF=120mA | ||
| रिवर्स करंट | आईआर | 50 | μA | VR=3.3 V, 1LED | ||
| शक्ति अपव्यय | पीडी | 3960 | mW | कुल एलईडी | ||
| पीक फॉरवर्ड करंट | आईएफपी | 30 | mA | 1 एलईडी | ||
| रिवर्स वोल्टेज | वीआर | 3.3 | वी | 1 एलईडी | ||

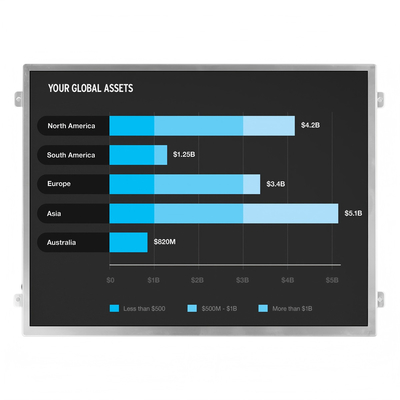

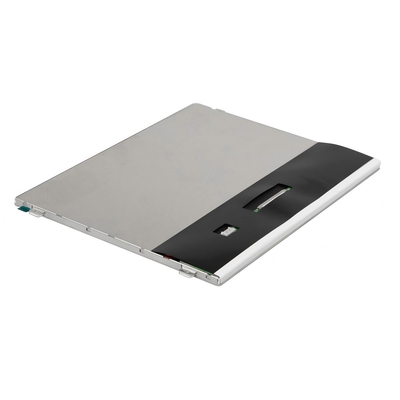

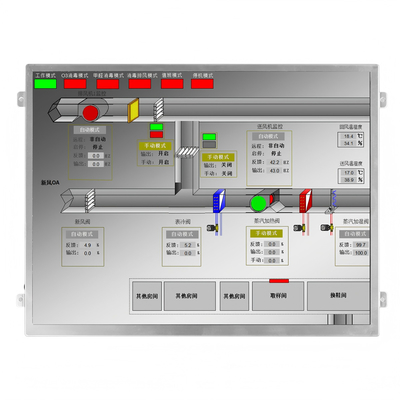

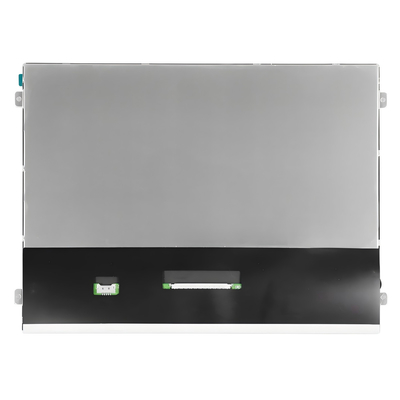

उत्पाद छवि
