उत्पाद विवरण:
|
उत्पाद: | 2.2 इंच का टीएफटी डिस्प्ले | संकल्प: | 200x480 डॉट्स |
---|---|---|---|
टच स्क्रीन: | बिना | देखने की दिशा: | IPS सभी देखने के कोण |
इंटरफेस: | एमआईपीआई | पिन नंबर: | 20 पिन |
संबंध: | ZIF | भूतल चमक: | 570 cd/m2 |
चालक आई.सी: | ST7797 | संचालन तापमान।: | -20 ℃ से + 70 ℃ |
एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
प्रमुखता देना: | 200x480 IPS TFT एलसीडी डिस्प्ले मॉड्यूल,स्लिम आईपीएस टीएफटी एलसीडी डिस्प्ले मॉड्यूल,2.2-इंच TFT एलसीडी डिस्प्ले |
यांत्रिक चित्र
इंटरफेस पिन परिभाषा
पिन नं. |
प्रतीक |
आई/ओ |
विवरण |
1 | जीएनडी | पी | जमीन |
2 | TP_VDD | पी | सीटीपी एनालॉग पावर सप्लाई |
3 | TP_SCL | मैं | I2C सीरियल घड़ी |
4 | TP_SDA | मैं | आई2सी सीरियल डेटा |
5 | TP_RST | मैं | सीटीपी रीसेट टर्मिनल एक्टिवे |
6 | TP_INT | ओ | मेजबान के लिए बाहरी बाधित INT, यह स्क्रीन पर उंगली स्पर्श जब सक्रिय कम है |
7 | NC | - | - |
8 | जीएनडी | पी | जमीन |
9 | एमआईपीआई-डी1एन | मैं | एमआईपीआई इंटरफेस के अंतर डेटा संकेत |
10 | एमआईपीआई-डी1पी | मैं | एमआईपीआई इंटरफेस के अंतर डेटा संकेत |
11 | जीएनडी | पी | जमीन |
12 | एमआईपीआई-सीएन | मैं | एमआईपीआई इंटरफेस के अंतर घड़ी संकेत |
13 | एमआईपीआई-सीपी | मैं | एमआईपीआई इंटरफेस के अंतर घड़ी संकेत |
14 | जीएनडी | पी | जमीन |
15 | वीसीआई | पी | आंतरिक एनालॉग के लिए बिजली की आपूर्ति |
16 | आईओवीसीसी | पी | आंतरिक I/O के लिए बिजली की आपूर्ति। |
17 | रीसेट करें | मैं | रीसेट सिग्नल पिन |
18 | जीएनडी | पी | जमीन |
19 | एलईडीके | पी | पावर सप्लाई बैकलाइट के लिए कैथोड इनपुट |
20 | एलईडीए | पी | पावर सप्लाई बैकलाइट के लिए एनोड इनपुट |
पूर्ण अधिकतम रेटिंग
पैरामीटर |
प्रतीक |
मिन |
अधिकतम |
इकाई |
परिचालन तापमान | शीर्ष | -20 | 70 | °C |
भंडारण तापमान | Tst | -30 | 80 | °C |
आर्द्रता | आरएच | / | 90% (अधिकतम 60.C) | आरएच |
पावर वोल्टेज | वीसीआई | -0.3 | 4.6 | वी |
डीसी विशेषताएं
पैरामीटर |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाई |
तर्क के लिए आपूर्ति वोल्टेज | वीसीआई | 2.65 | 2.8 | 3.3 | वी |
आई/ओ पावर सप्लाई | आईओवीसीसी | 1.65 | 1.8 | 3.3 | वी |
इनपुट करंट | आईडी |
- |
टीबीडी | टीबीडी | mA |
इनपुट वोल्टेज H स्तर | एचआईवी | 0.7*आईओवीसीसी |
- |
आईओवीसीसी | वी |
इनपुट वोल्टेज | वीआईएल | 0 |
- |
0.3*आईओवीसीसी | वी |
आउटपुट वोल्टेज H स्तर | वीओएच | 0.8*आईओवीसीसी |
- |
आईओवीसीसी | वी |
आउटपुट वोल्टेज | VOL | 0 |
- |
0.2*आईओवीसीसी | वी |
बैकलाइट विशेषताएं
पद |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाई |
स्थिति |
आगे का वोल्टेज | Vf | 2.9 | 3.1 | 3.3 | वी | यदि= 80mA |
बी.एल. प्रकाशमानता | Lv | - | - | - | cd/m2 | |
बैकलाइट की एकरूपता | कम से कम 80% | |||||
एलईडी एलईडी की संख्या |
- |
4 | टुकड़ा | |||
कनेक्शन मोड | S/P/M | समानांतर में |
- |
ऑप्टिकल विशेषताएं
पद |
प्रतीक |
स्थिति |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
एलसीएम सतह चमक |
Lv | -- | 470 | 570 | -- | cd/m2 | |
कंट्रास्ट अनुपात | सीआर | -- | 900 | 1000 | -- | -- | |
प्रतिक्रिया समय | Tr+Tf | -- | -- | 35 | 40 | msec | |
रंग श्रेणी | S(%) | -- | -- | -- | % | ||
देखने का कोण |
Ver+Hor |
सीआर१० |
-- | 160 | -- |
डग |

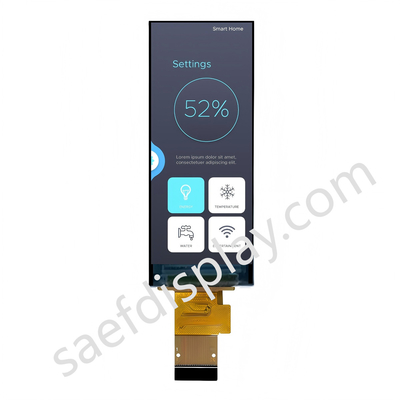

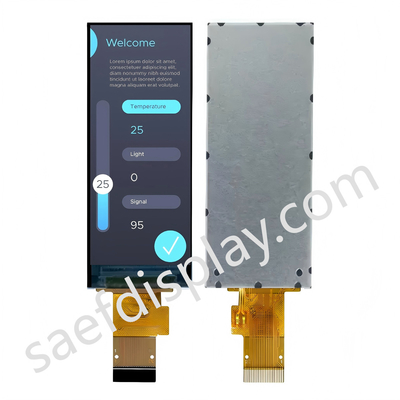

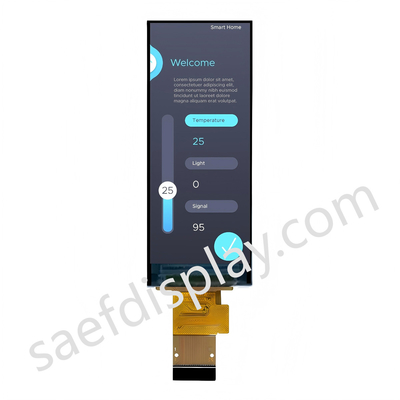

उत्पाद छवि
