उत्पाद विवरण:
|
| स्क्रीन का साईज़: | 15.6 इंच विकर्ण | चमक: | 1500 सीडी/वर्ग (टाइप) |
|---|---|---|---|
| संकल्प: | 1920 × 1080 एफएचडी | देखने का कोण: | 85 °/85 °/85 °/85 ° (CR (10) |
| संचालन तापमान।: | -30 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस | इंटरफेस: | 40-पिन 2-चैनल एलवीडी |
| बिजली की खपत: | 4W (टाइप) @ 3.3V | इसके विपरीत अनुपात: | 800: 1 (टाइप) |
| बैकलाइट: | बाहरी एलईडी प्रकाश पट्टी | एलईडी लाइफटाइम: | 24.35W, 50,000hrs जीवनकाल |
| सतह उपचार: | एंटी-ग्लेयर, 3h हार्ड कोटिंग | रंगों के सारे पहलू: | 72% एनटीएससी |
| कंपन/ईएसडी रेटेड: | MIL-STD-202G अनुरूप | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | FHD TFT एलसीडी डिस्प्ले,सूरज की रोशनी पढ़ने योग्य टीएफटी एलसीडी डिस्प्ले,औद्योगिक सूर्य के प्रकाश से पठनीय एलसीडी डिस्प्ले |
||
कठोर वातावरण में बेजोड़ दृश्यता
SFTO1560RX-7312AN 15.6" हाई-ब्राइटनेस TFT LCD डिस्प्ले प्रत्यक्ष सूर्य के प्रकाश में क्रिस्टल-स्पष्ट दृश्यता के लिए 1500nits ल्यूमिनेंस प्रदान करता है। औद्योगिक अनुप्रयोगों के लिए इंजीनियर, यह FHD (1920×1080) डिस्प्ले एंटी-ग्लेयर 3H हार्ड कोटिंग की सुविधा देता है और -30°C से 85°C तक त्रुटिहीन रूप से संचालित होता है - आउटडोर कियोस्क, परिवहन प्रणालियों और भारी मशीनरी के लिए आदर्श।
मुख्य तकनीकी लाभ
औद्योगिक स्थायित्व:थर्मल शॉक (-30°C↔85°C), कंपन (10-55Hz), और ±12kV ESD परीक्षण पास करता है।
लंबी-जीवन बैकलाइट:45.1V इनपुट (540mA typ) के साथ 50,000 घंटे का LED सिस्टम।
लचीला एकीकरण:बहुमुखी माउंटिंग के लिए रिवर्स स्कैन कंट्रोल (REV_SCAN पिन) के साथ LVDS इंटरफ़ेस।
वास्तविक रंग प्रदर्शन:72% NTSC रंग सरगम और 800:1 कंट्रास्ट अनुपात।
प्रमाणित विश्वसनीयता
ISO 9001/14001 प्रमाणित और EU RoHS/REACH मानकों के अनुरूप। 1-वर्ष की कार्यात्मक वारंटी शामिल है।
के लिए आदर्श:
आउटडोर डिजिटल साइनेज
निर्माण और कृषि उपकरण
विमानन कॉकपिट डिस्प्ले
मरीन नेविगेशन सिस्टम
चिकित्सा उपकरण
नमूना अनुरोध करें:औद्योगिक मूल्य निर्धारण और अनुकूलन विकल्पों के लिए sales2@saef.com.cn पर हमारी EU/US सहायता टीम से संपर्क करें।
विशेष विवरण
| आइटम | विशिष्टता | यूनिट |
| स्क्रीन का आकार | 15.6” वास्तविक विकर्ण | |
| बेएल ओपनिंग | 365.72x220.39x12.5 | मिमी |
| पिक्सेल संख्या | 1920 x R.G.B. x 1080 | पिक्सेल |
| पिक्सेल पिच | 0.17925 (H) x 0.17925 (V) | मिमी |
| डिस्प्ले एरिया | 344.16x193.59 | मिमी |
| डिस्प्ले रंग | 16.7M | रंग |
| ट्रांसमिसिव मोड | सामान्य रूप से काला | - |
| सतह उपचार | AG प्रकार, 3H हार्ड कोटिंग, | - |
| बिजली की खपत | कुल सेल | |
| टीसी | 8100 | k |
| NTSC | 72 (Typ) | % |
बाहरी आयाम
इंटरफ़ेस पिन परिभाषा
| पिन | नाम | विवरण |
| 1 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 2 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 3 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 4 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 5 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 6 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 7 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 8 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 9 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 10 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 11 | LCD_VCC | LCD लॉजिक और ड्राइवर पावर 3.3V |
| 12 | LCD_VCC | LCD लॉजिक और ड्राइवर पावर 3.3V |
| 13 | LCD_VCC | LCD लॉजिक और ड्राइवर पावर 3.3V |
| 14 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 15 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 16 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 17 | REV_SCAN |
लो → सामान्य मोड। हाई → क्षैतिज और ऊर्ध्वाधर रिवर्स स्कैन |
| 18 | RXO0- | नकारात्मक LVDS विभेदक डेटा इनपुट। चैनल O0 (विषम) |
| 19 | RXO0+ | सकारात्मक LVDS विभेदक डेटा इनपुट। चैनल O0 (विषम) |
| 20 | RXO1- | नकारात्मक LVDS विभेदक डेटा इनपुट। चैनल O1 (विषम) |
| 21 | RXO1+ | सकारात्मक LVDS विभेदक डेटा इनपुट। चैनल O1 (विषम) |
| 22 | RXO2- | नकारात्मक LVDS विभेदक डेटा इनपुट। चैनल O2 (विषम) |
| 23 | RXO2+ | सकारात्मक LVDS विभेदक डेटा इनपुट। चैनल O2 (विषम) |
| 24 | LCD GND | LCD लॉजिक और ड्राइवर ग्राउंड |
| 25 | RXOC- | नकारात्मक LVDS विभेदक क्लॉक इनपुट। (विषम) |
| 26 | RXOC+ | सकारात्मक LVDS विभेदक क्लॉक इनपुट। (विषम) |
| 27 | LCD GND | LCD लॉजिक और ड्राइवर ग्राउंड |
| 28 | RXO3- | नकारात्मक LVDS विभेदक डेटा इनपुट। चैनल O3(विषम) |
| 29 | RXO3+ | सकारात्मक LVDS विभेदक डेटा इनपुट। चैनल O3 (विषम) |
| 30 | RXE0- | नकारात्मक LVDS विभेदक डेटा इनपुट। चैनल E0 (सम) |
| 31 | RXE0+ | सकारात्मक LVDS विभेदक डेटा इनपुट। चैनल E0 (सम) |
| 32 | RXE1- | नकारात्मक LVDS विभेदक डेटा इनपुट। चैनल E1 (सम) |
| 33 | RXE1+ | सकारात्मक LVDS विभेदक डेटा इनपुट। चैनल E1 (सम) |
| 34 | LCD GND | LCD लॉजिक और ड्राइवर ग्राउंड |
| 35 | RXE2- | नकारात्मक LVDS विभेदक डेटा इनपुट। चैनल E2 (सम) |
| 36 | RXE2+ | सकारात्मक LVDS विभेदक डेटा इनपुट। चैनल E2 (सम) |
| 37 | RXEC- | नकारात्मक LVDS विभेदक क्लॉक इनपुट। (सम) |
| 38 | RXEC+ | सकारात्मक LVDS विभेदक क्लॉक इनपुट। (सम) |
| 39 | RXE3- | नकारात्मक LVDS विभेदक डेटा इनपुट। चैनल E3 (सम) |
| 40 | RXE3+ | सकारात्मक LVDS विभेदक डेटा इनपुट। चैनल E3 (सम) |

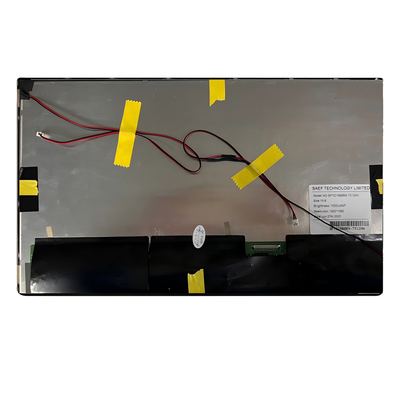

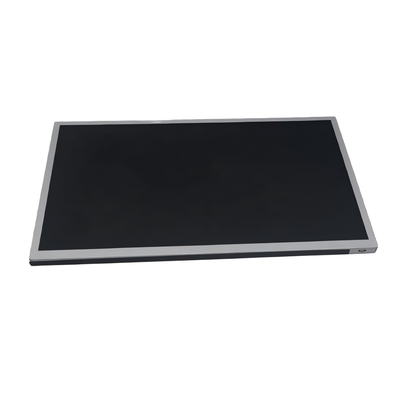

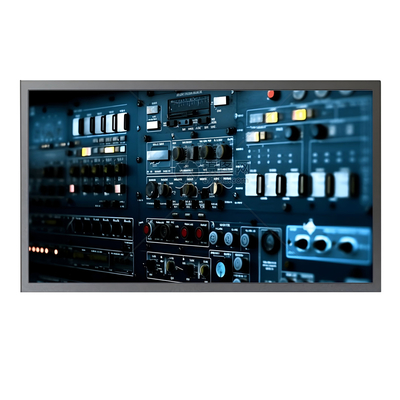

उत्पाद छवि
